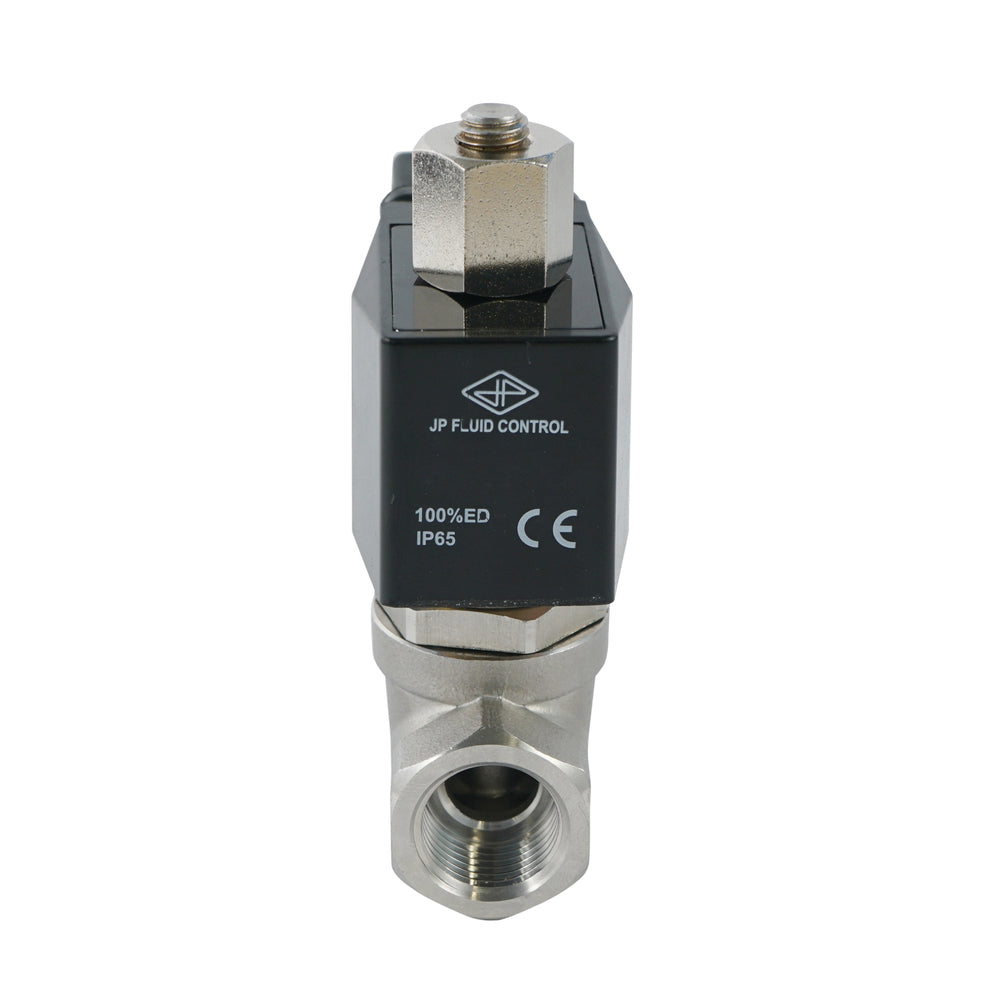

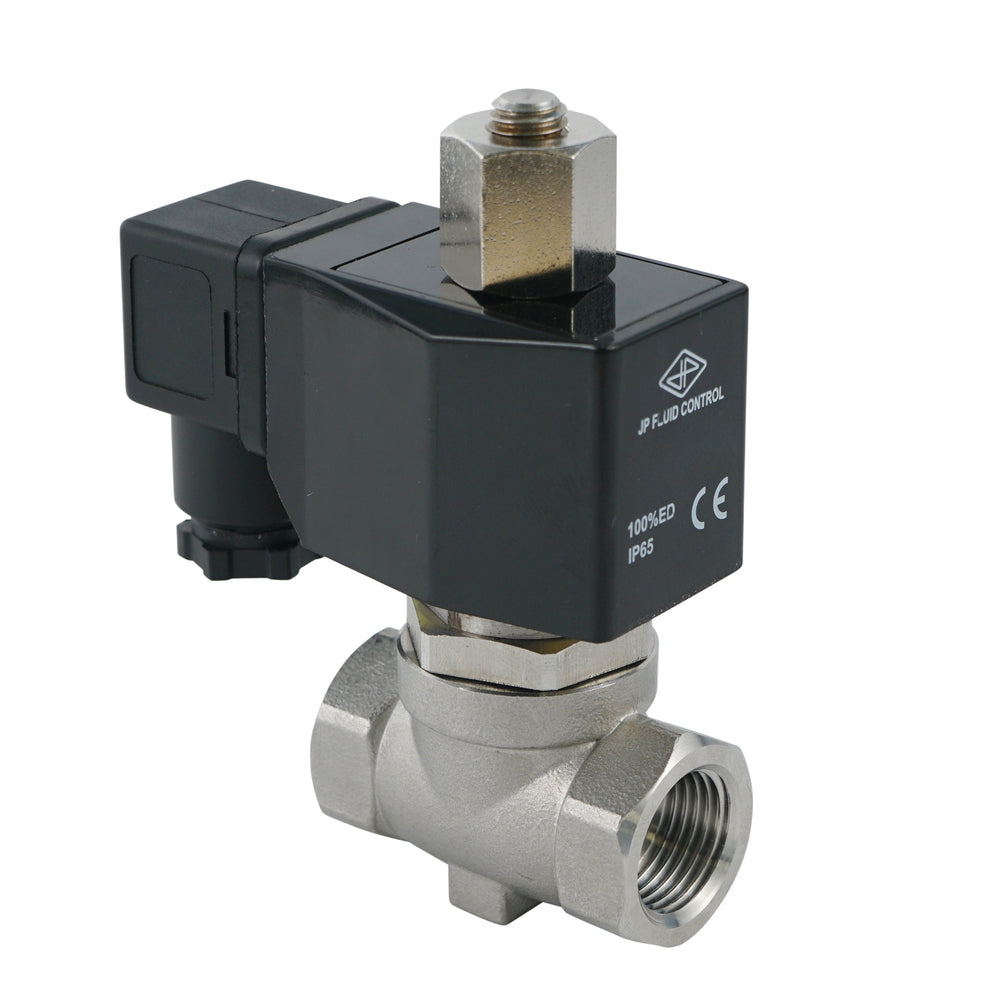

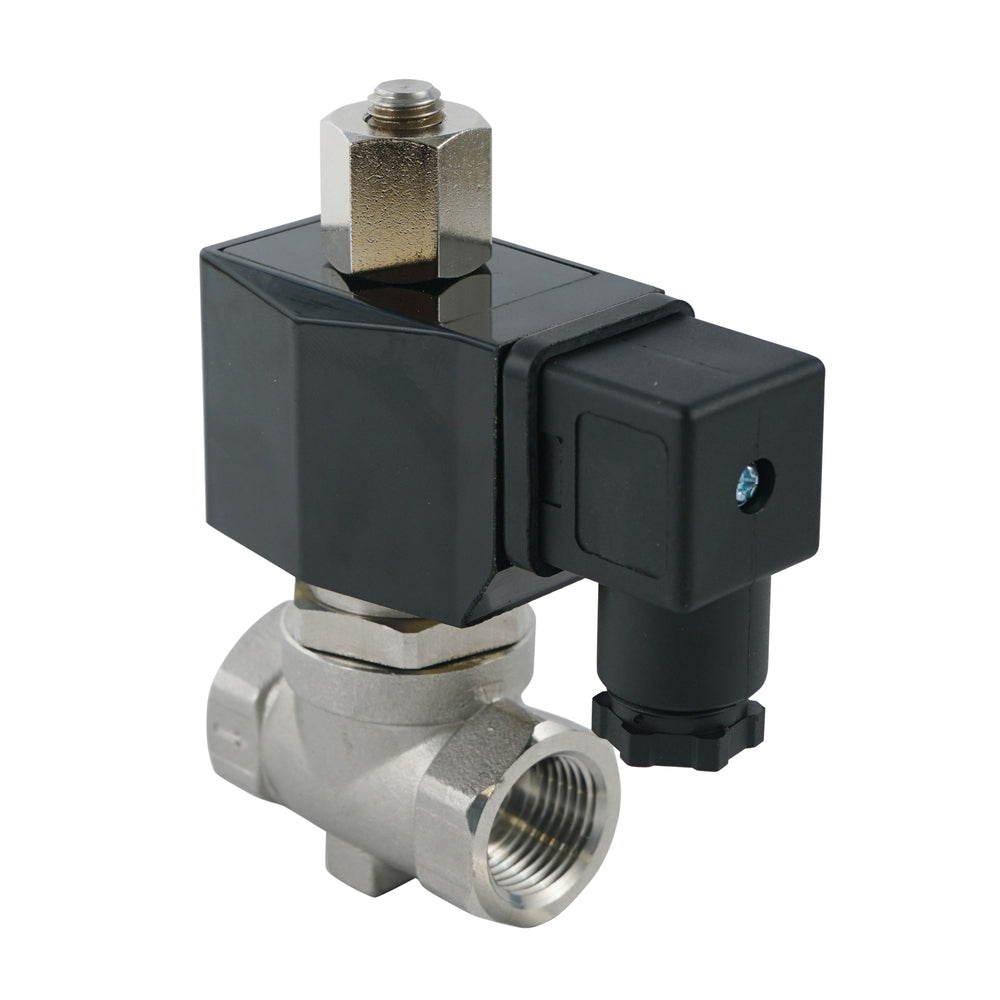

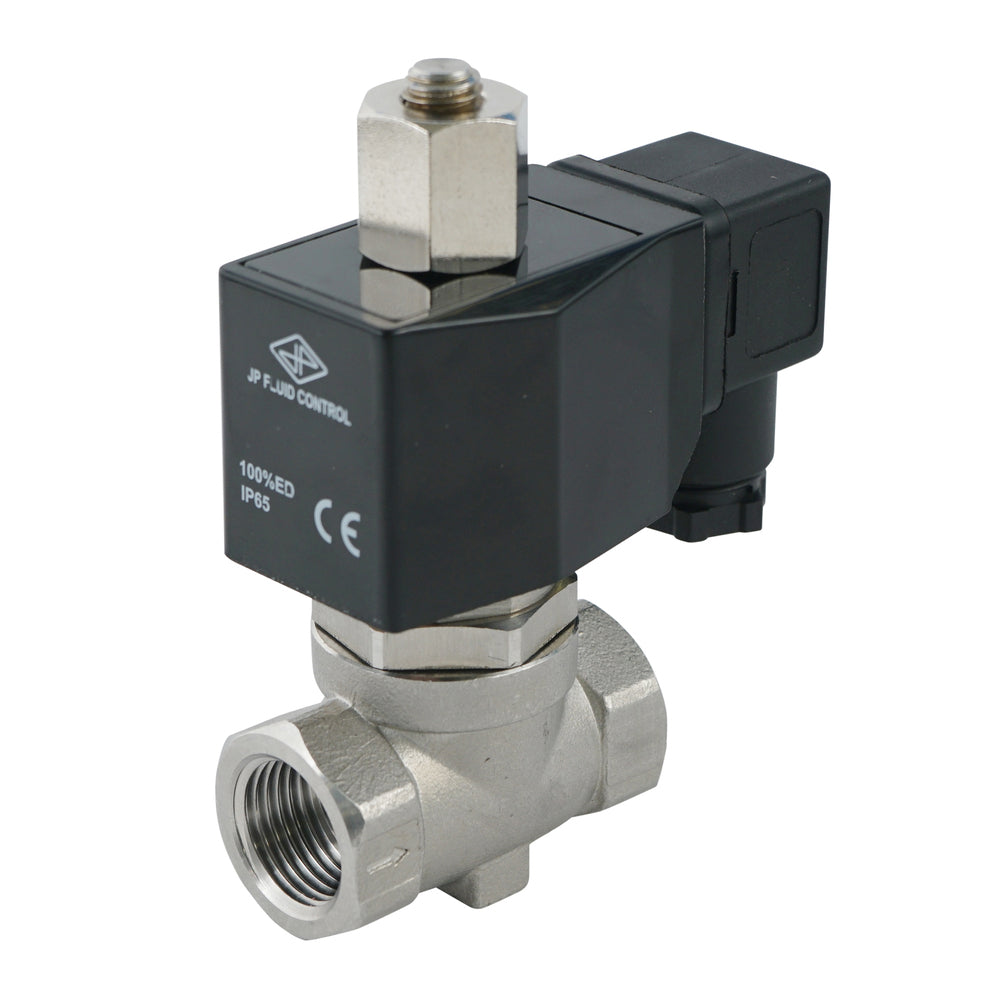

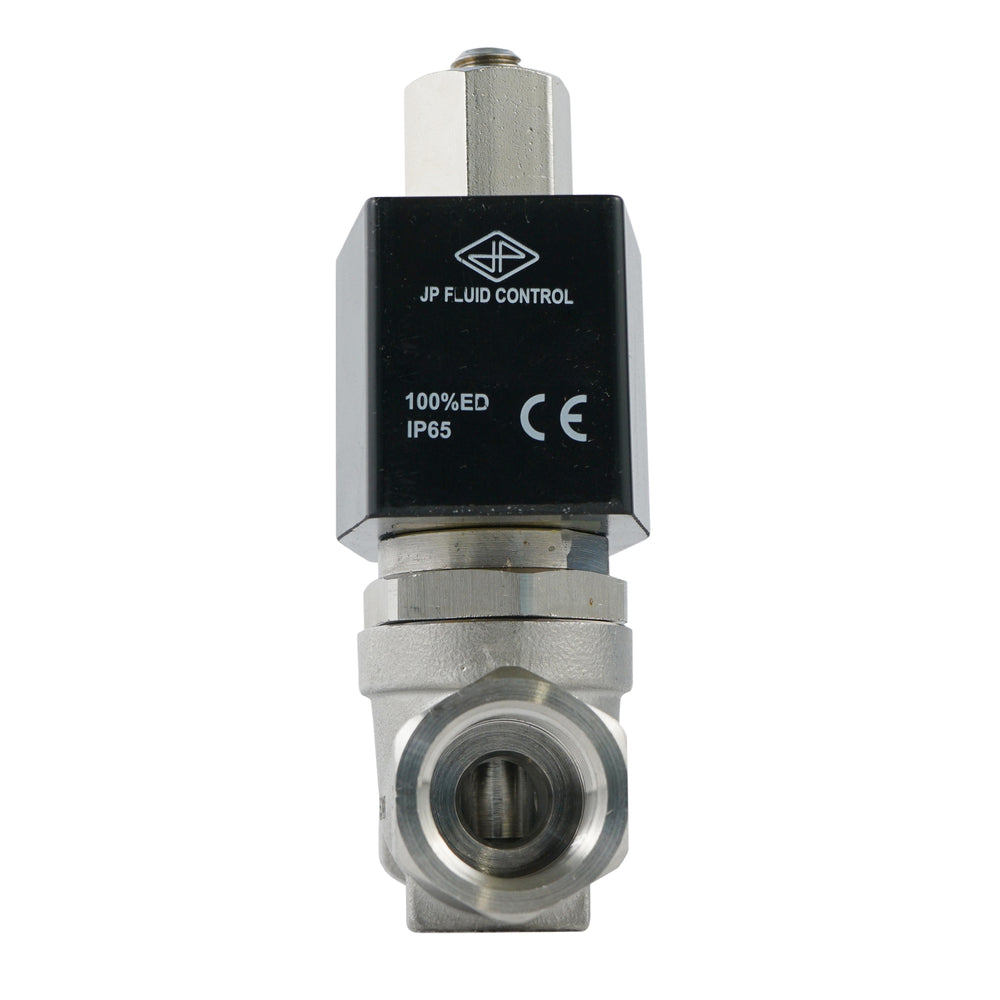

Magneetventiel ST-SB 1/2'' NO rvs EPDM 0-16bar 380V AC
JP Fluid Control 2-weg magneetventiel (type ST-SB) met G 1/2 inch schroefdraad en een 380 V AC spoel. De circuitfunctie van de magneetklep is normaal open (spanning = dicht) en semi-direct werkend, zodat geen drukverschil vereist is. Geschikt voor een maximale mediatemperatuur van 130 °C (266 °F) en een drukbereik van 0 - 16 bar (0 - 232 psi). Behuizing van roestvrij staal met EPDM-afdichting en een opening van 9 mm. De Kv-waarde is 1,02 m3/u (17 l/min bij dp=1 bar water).
- Normale prijs
- €114.89
- Normale prijs
- €94.95
Beschrijving
Dit is een JP Fluid Control semi-direct werkend 2-weg magneetventiel met G 1/2 inch schroefdraad en een 380 V AC spoel. De klep heeft een roestvrijstalen behuizing met EPDM afdichting en een doorlaat van 9 mm (ongeveer 23/64 inch). De circuitfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer er spanning op staat.
De klep is geschikt voor drukken van 0 - 16 bar (0 - 232 psi) en een maximumtemperatuur van 130° C (266° F). De klep heeft een Kv-waarde van 1,02 m3/h, wat neerkomt op een debiet van 17 l/min bij een differentiële druk van 1 bar (voor water). In imperiale eenheden: Cv = 1,18, wat betekent 1,18 GPM bij 1 PSI drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicaliën, maar is slecht bestand tegen oliën en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- Semi-direct gestuurde kleppen werken vanaf 0 bar, waardoor ze geschikt zijn voor lagedruk- of zwaartekrachtgevoede systemen, circulerende gesloten circuits of zelfs vacuümsystemen
- EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicaliën
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- EPDM is niet geschikt voor oliën en vetten
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
ST-SB serie

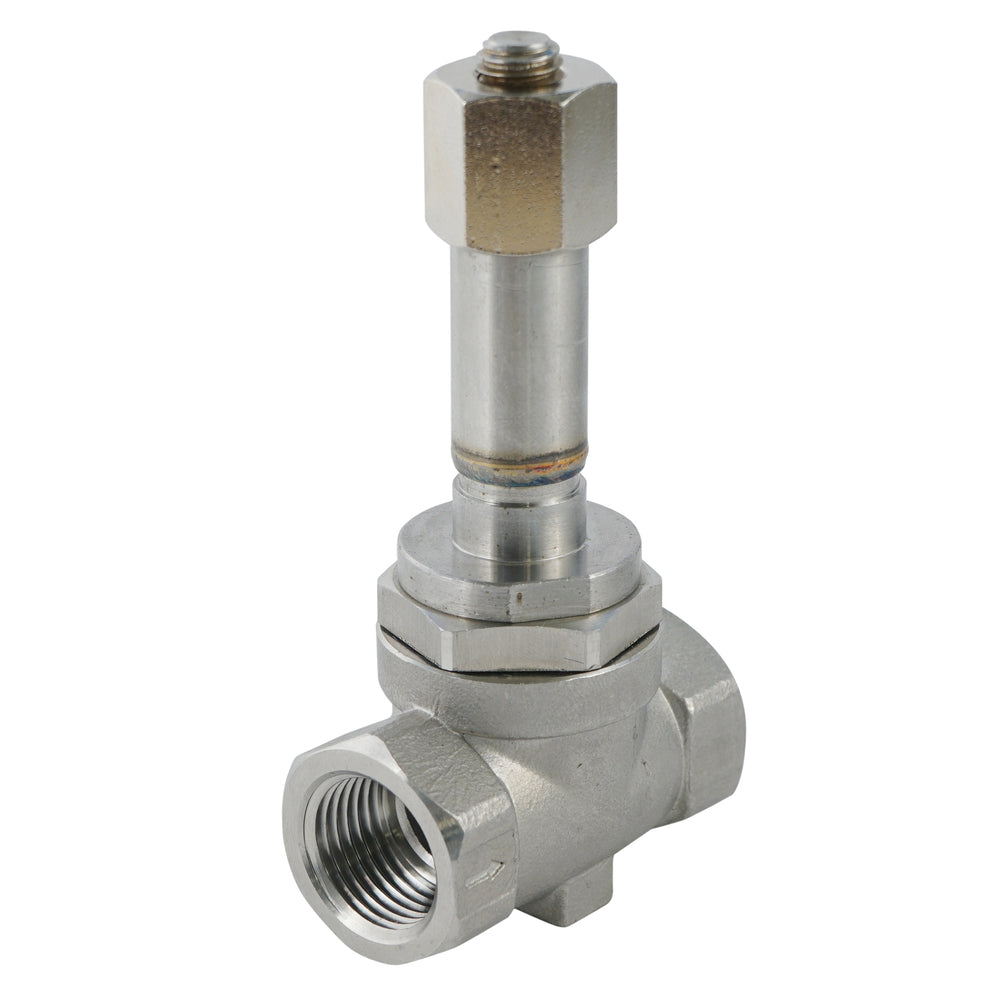

Het ST-SB ventiel is een semi-direct gestuurde, normaal open 2/2-weg magneetventiel. De ST-SB serie kan worden gebruikt vanaf nul bar. De behuizing is verkrijgbaar in messing en RVS met een NBR, EPDM of FKM dichting. De opening is 10,5 mm voor de messing kleppen en 9 mm voor de roestvrijstalen kleppen. De magneetventielen ST-SB zijn compatibel met alle spoelen uit de CS2-serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
