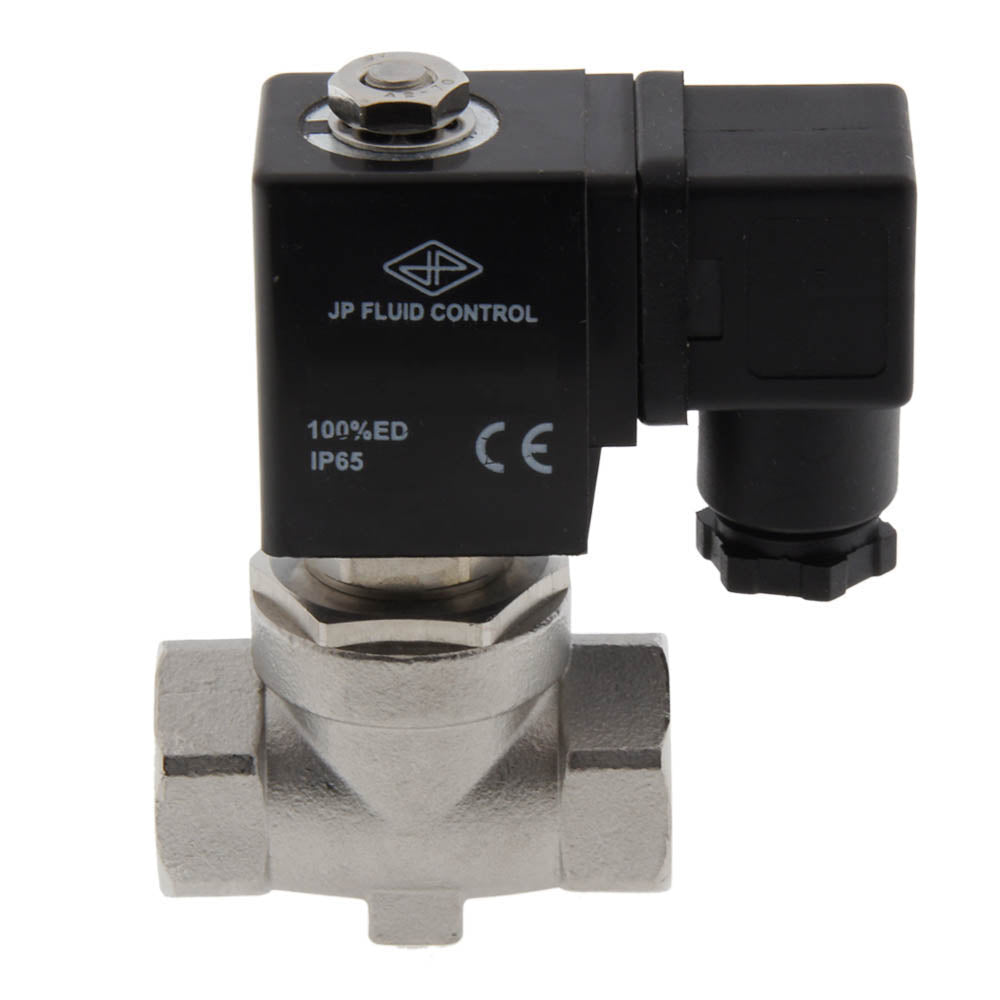

Magneetventiel ST-SA 3/8'' rvs FKM 0-16bar 24V AC
JP Fluid Control 2-weg magneetventiel (type ST-SA) met G 3/8 inch draad en een 24 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en het ventiel is semi-direct gestuurd, dus er is geen drukverschil nodig. Geschikt voor een maximale temperatuur van 120°C en voor een drukbereik van 0 - 16 bar. Behuizing van roestvrijstaal met een FKM (FPM) afdichting en een 8 mm doorlaat. De Kv-waarde is 1.02 m3/h (17 l/min bij dp = 1 bar water).
- Normale prijs
- €87,05
- Normale prijs
- €71,94
Beschrijving
Dit is een JP Fluid Control semi-direct gestuurd 2-weg magneetventiel met G 3/8 inch schroefdraad en een 24 V AC spoel. Het ventiel heeft een behuizing van roestvrijstaal met een FKM (FPM) afdichting en een doorlaat van 8 mm. De circuitfunctie van het magneetventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning op staat.
Het ventiel is geschikt voor drukken van 0 - 16 bar en is geschikt tot een maximale temperatuur van 120°C. Het ventiel heeft een Kv-waarde van 1.02 m3/h, wat zich vertaalt in een debiet van 17 l/min bij een drukverschil van 1 bar (voor water). Voor eenvoudige toepassingen is het vaak voldoende om een ventiel te selecteren op basis van de schroefdraadmaat en doorlaatdiameter. Gebruik voor een nauwkeurigere maatvoering de Kv-waarde met onze gebruiksvriendelijke Kv-waarde calculator.
De roestvrijstalen behuizing is zeer duurzaam, sterk en bestand tegen een groot aantal chemicalien, met uitzondering van chloride-oplossingen. Raadpleeg onze chemische weerstandstabel om de compatibiliteit van de behuizing en de afdichtingen met het medium te verifieren. Het ventiel heeft een IP65-classificatie indien correct aangesloten.
Voordelen:
- Relatief grote opening (8 mm) voor de compacte behuizing
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere typen afsluiters
- Geleverd inclusief spoel en connector
- Semi-direct gestuurde kleppen werken vanaf 0 bar, waardoor ze geschikt zijn voor systemen met lage druk of zwaartekracht, circulerende gesloten circuits of zelfs ruw vacuüm
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Als uw drukverschil continu hoger is dan 0.5 bar, kan een indirect gestuurd magneetventiel een alternatief zijn met een grotere doorstroming
- Magneetkleppen zijn erg gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetkleppen gebruiken energie als ze worden geactiveerd en de spoel kan heet worden. Om de warmte af te voeren wordt het aanbevolen om de installatieomgeving goed te ventileren
ST-SA serie
De ST-SA is een semi-direct gestuurde, normaal gesloten 2/2-weg magneetklep. De ST-SA serie is te gebruiken vanaf nul bar. De behuizing is verkrijgbaar in messing en roestvrij staal met een NBR-, EPDM- of FKM-afdichting. De doorlaat is 10.5 mm voor de messing kleppen en 8 mm voor de roestvrijstalen kleppen. De ST-SA magneetkleppen zijn compatibel met alle spoelen uit de CS1 serie.
De ventielen zijn op aanvraag leverbaar met BSP of NPT schroefdraad.
