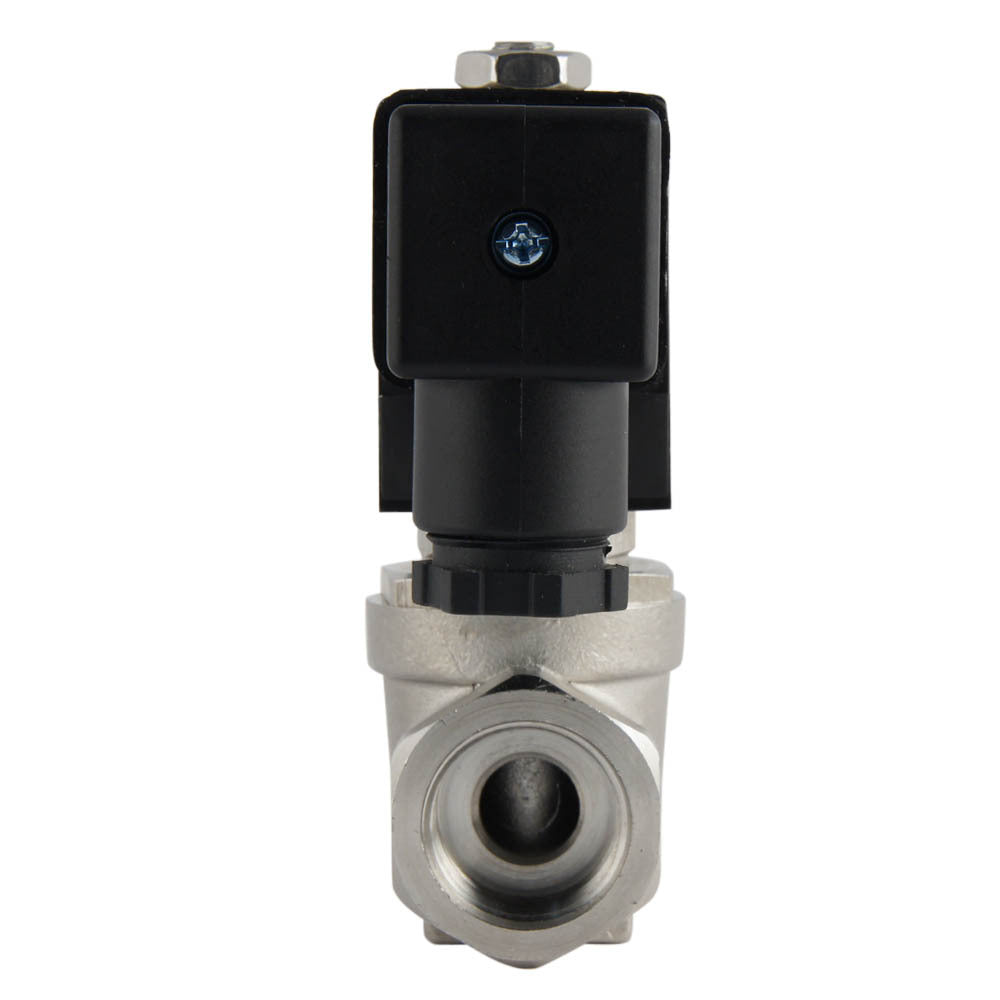

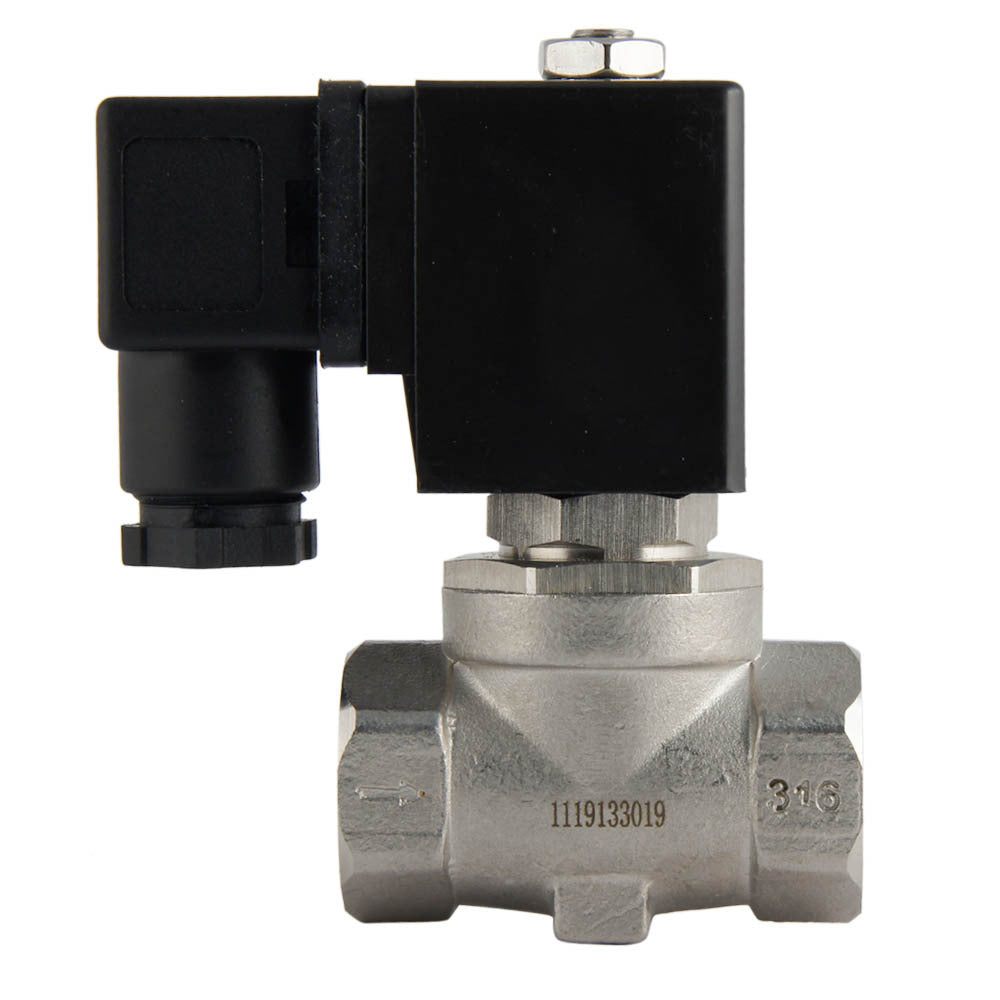

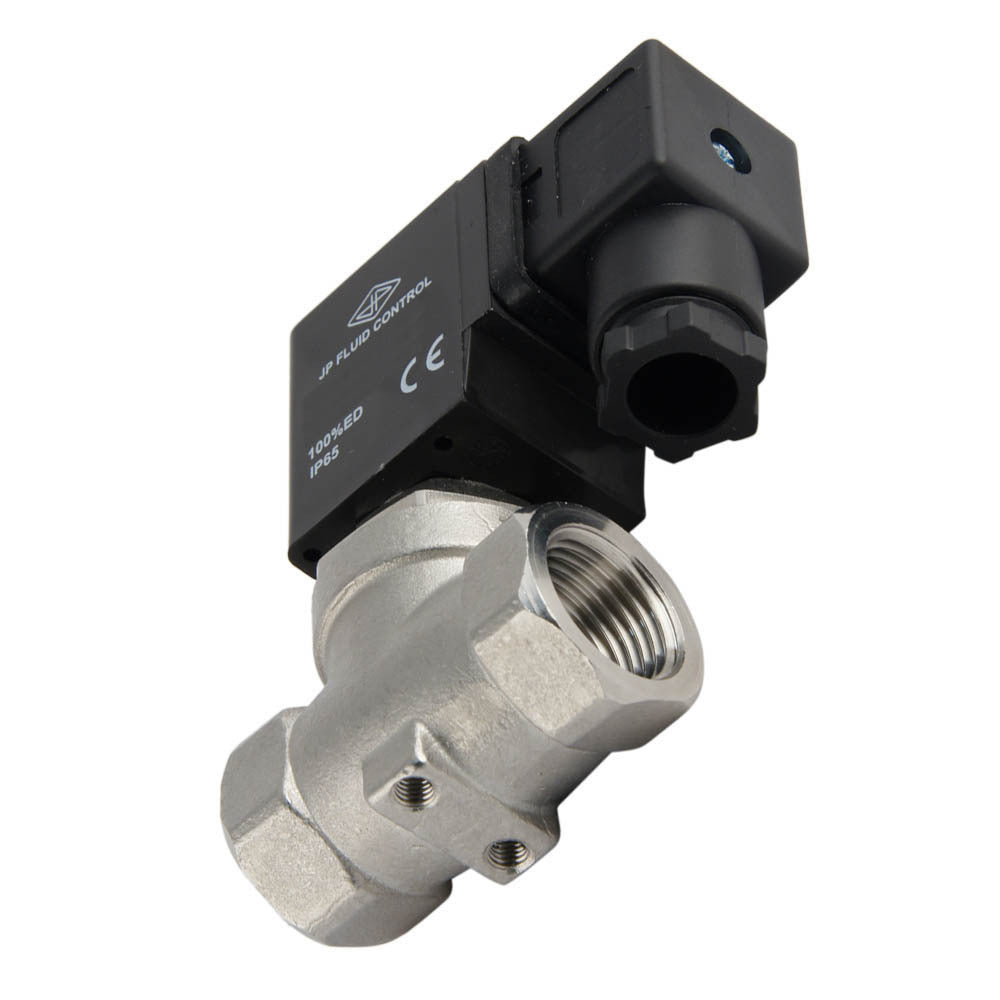

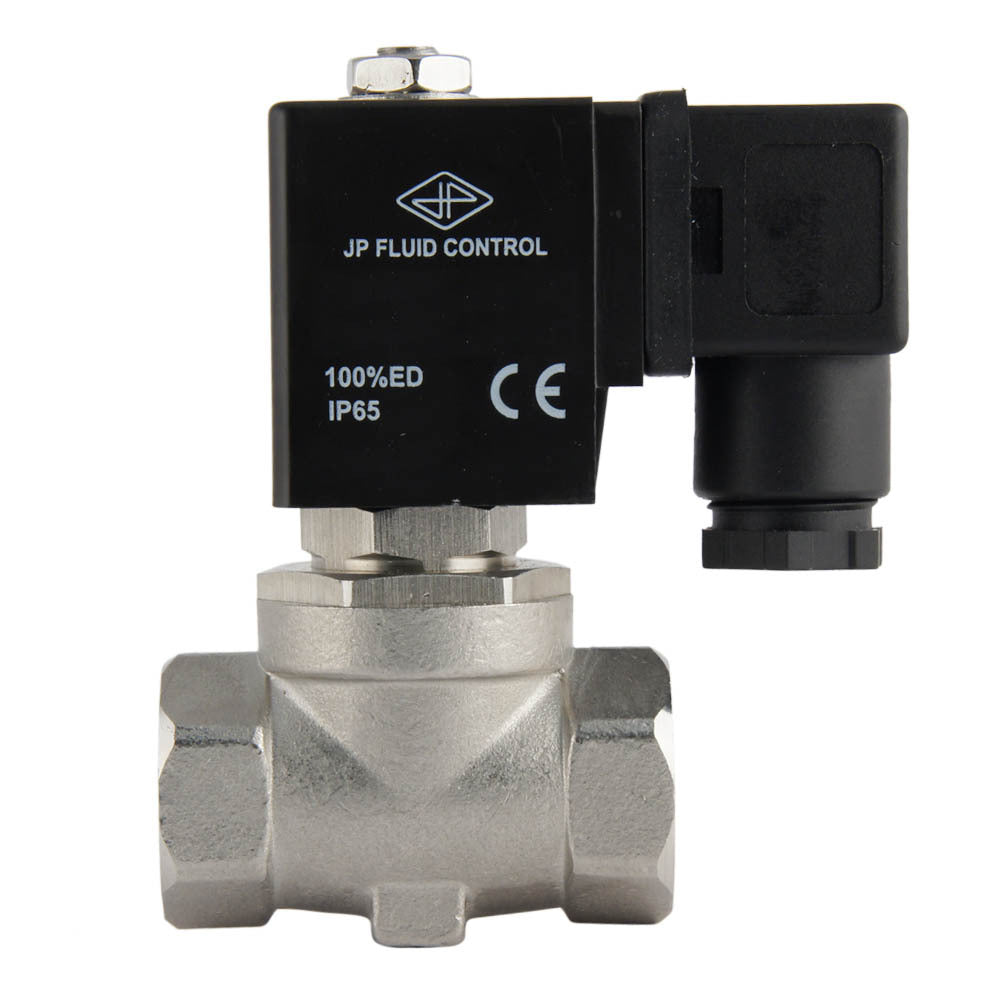

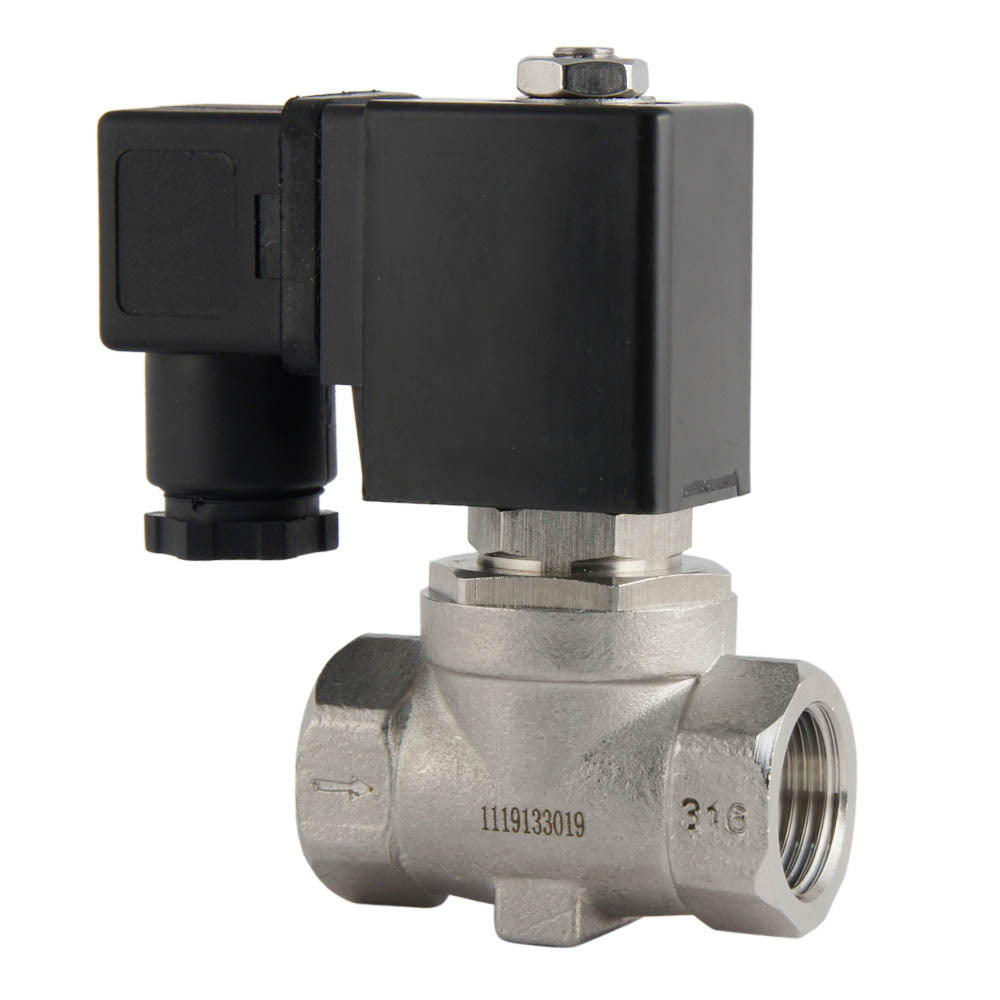

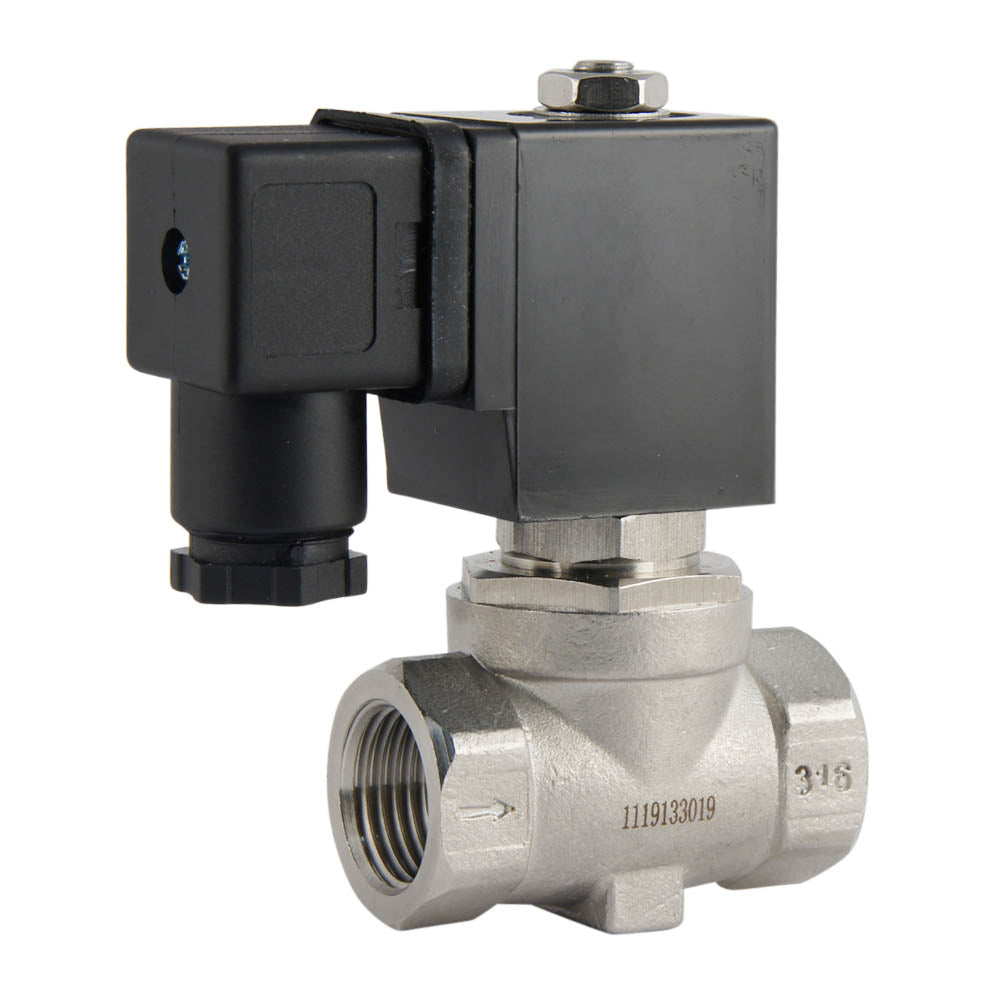

Magneetventiel ST-SA 1/4'' rvs EPDM 0-10bar 12V DC

Dit is een JP Fluid Control semi-direct werkende 2 weg magneetventiel met G 1/4 inch schroefdraad en een 12 V DC spoel. De klep heeft een roestvrijstalen behuizing met EPDM afdichting en een doorlaat van 8 mm (ongeveer 1/4 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 0 - 10 bar en een maximumtemperatuur van 130° C. De klep heeft een Kv-waarde van 1,02 m3/h, wat neerkomt op een debiet van 17 l/min bij een differentiële druk van 1 bar (voor water). In imperiale eenheden: Cv = 1,18, wat betekent 1,18 GPM bij 1 PSI drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicaliën, maar is slecht bestand tegen oliën en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

• Relatief grote opening (8 mm) voor de compacte behuizing
• Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
• Geleverd inclusief spoel en connector
• Semi-direct gestuurde kleppen werken vanaf 0 bar, waardoor ze geschikt zijn voor lagedruk- of zwaartekrachtgevoede systemen, circulerende gesloten circuits of zelfs vacuümsystemen
• EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicaliën
• Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

• EPDM is niet geschikt voor oliën en vetten
• Als uw drukverschil altijd hoger is dan 0,5 bar, kan een indirect bediende magneetklep een alternatief zijn met een groter debiet
• Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
• Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

ST-SA serie

De ST-SA klep is een semi-direct gestuurde, normaal gesloten 2/2-weg magneetklep. De ST-SA-serie kan worden gebruikt vanaf nul bar. De behuizing is verkrijgbaar in messing en RVS met een NBR, EPDM of FKM dichting. De doorlaat is 10,5 mm voor de messing kleppen, en 8 mm voor de RVS kleppen. De ST-SA magneetventielen zijn compatibel met alle spoelen uit de CS1-serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
