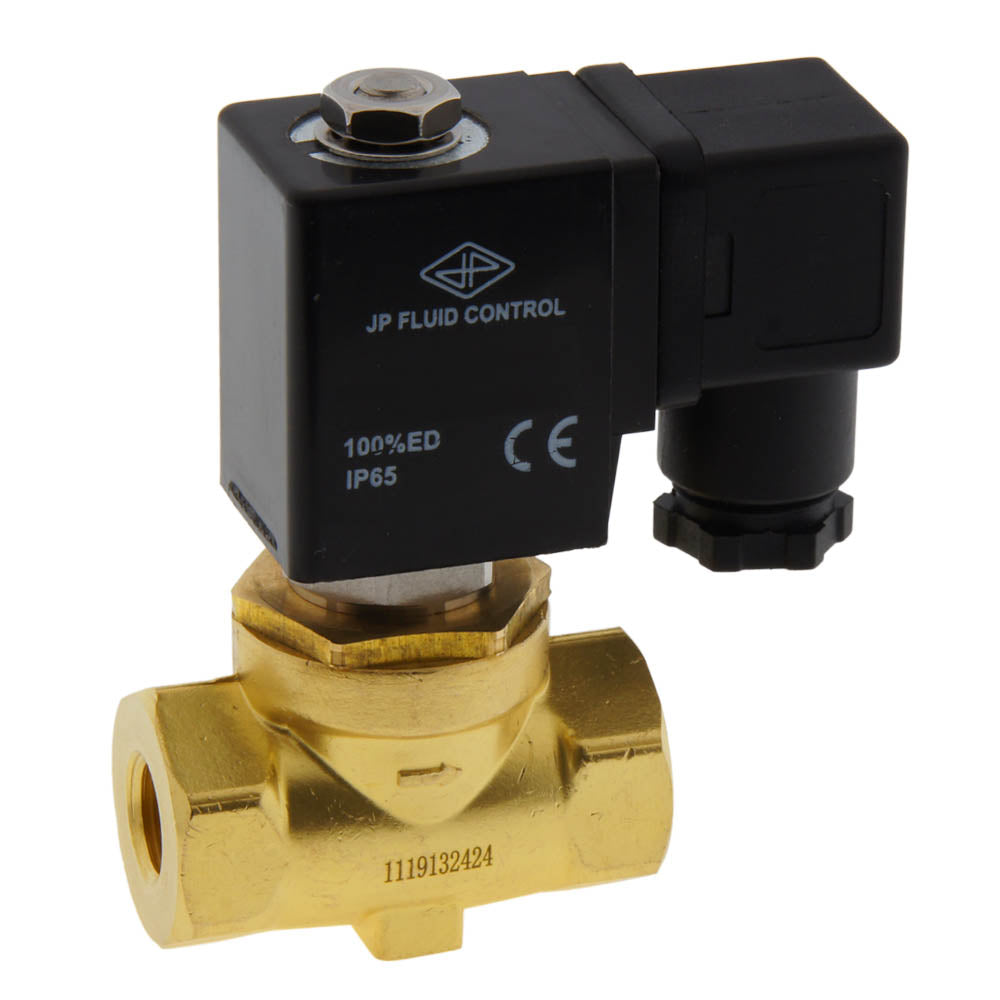

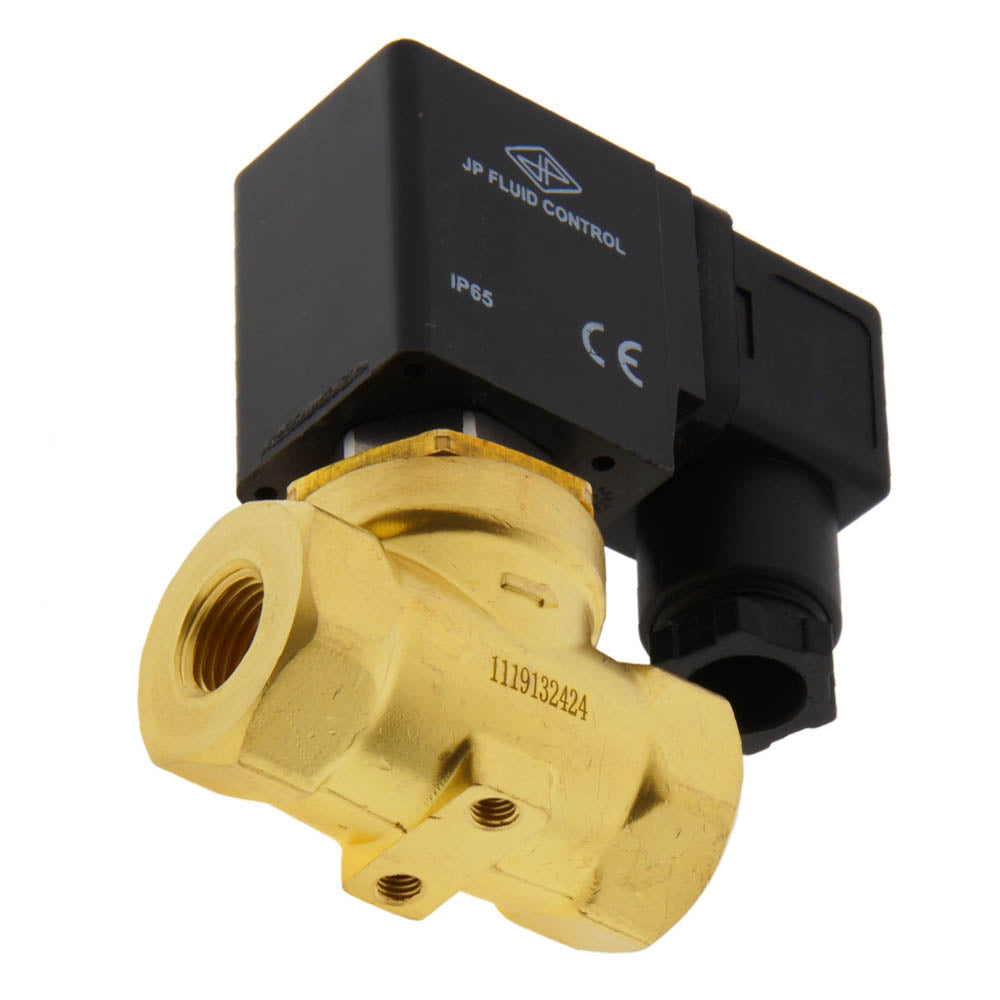

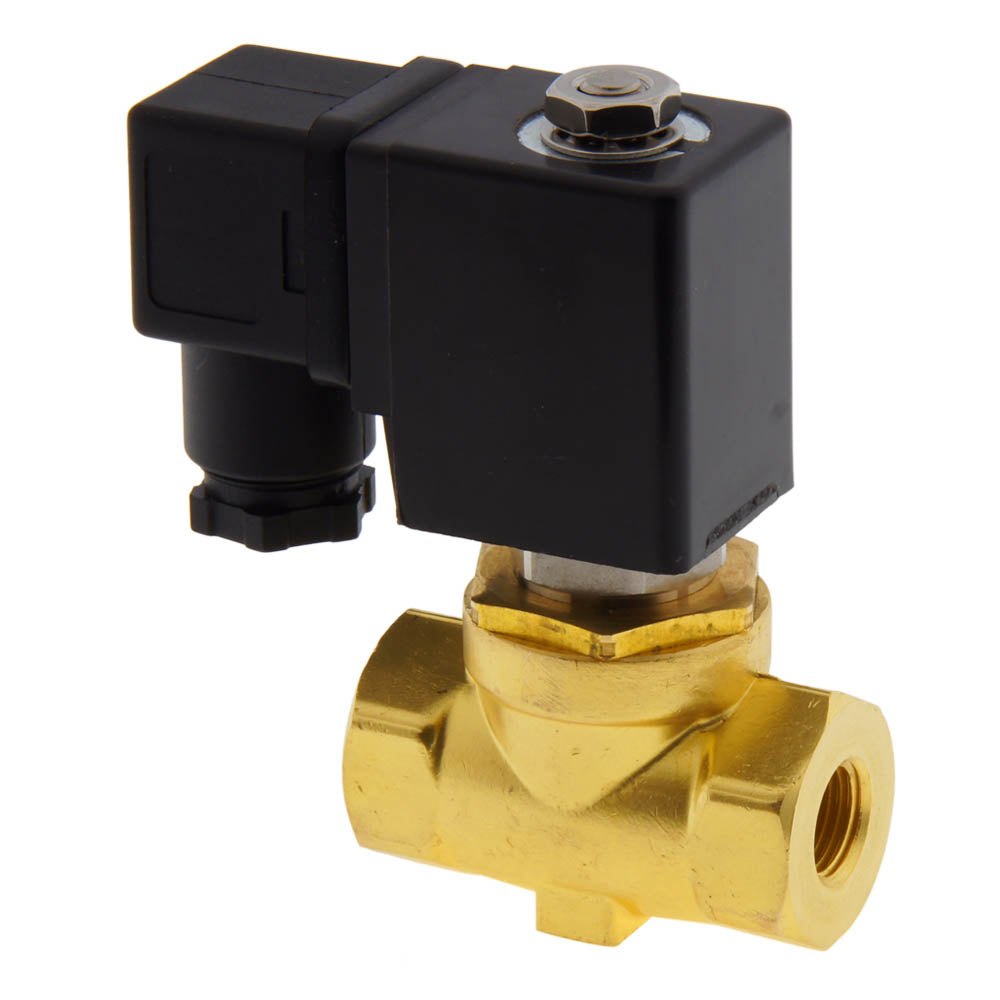

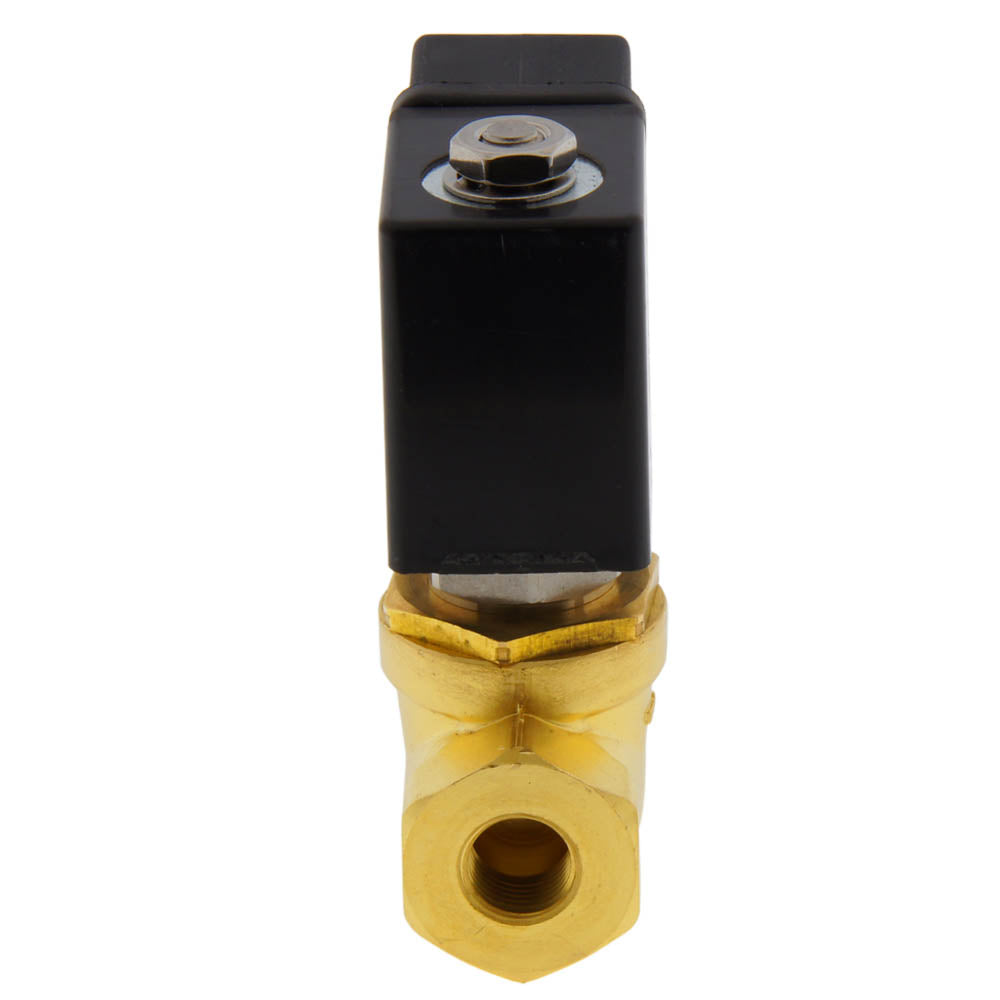

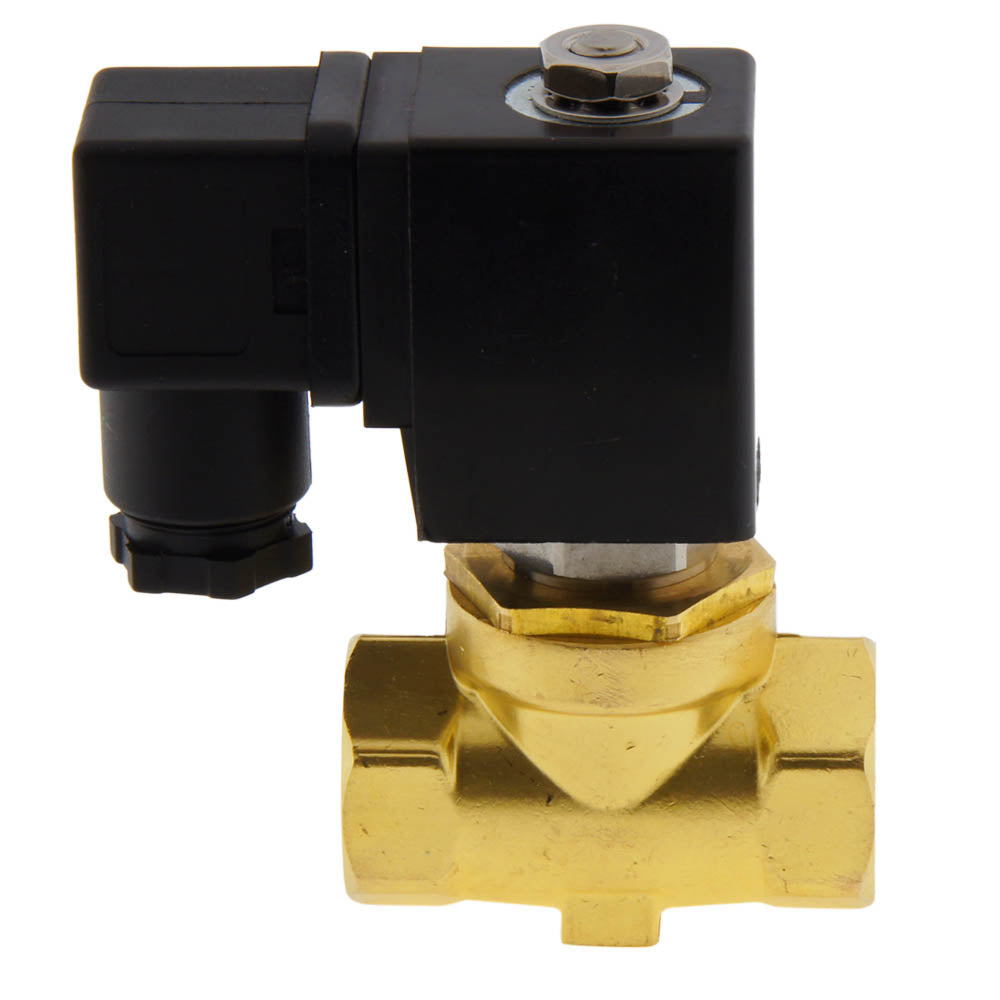

Magneetventiel ST-SA 1/4'' messing FKM 0-16bar 120V AC
JP Fluid Control 2-weg magneetventiel (type ST-SA) met G 1/4 inch draad en een 120 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en het ventiel is semi-direct gestuurd, dus er is geen drukverschil nodig. Geschikt voor een maximale temperatuur van 120°C en voor een drukbereik van 0 - 16 bar. Behuizing van messing met een FKM (FPM) afdichting en een 10.5 mm doorlaat. De Kv-waarde is 1.25 m3/h (20.84 l/min bij dp = 1 bar water).
- Normale prijs
- €50,92
- Normale prijs
- €42,08
Beschrijving
Dit is een JP Fluid Control semi-direct gestuurd 2-weg magneetventiel met G 1/4 inch schroefdraad en een 120 V AC spoel. Het ventiel heeft een behuizing van messing met een FKM (FPM) afdichting en een doorlaat van 10.5 mm. De circuitfunctie van het magneetventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning op staat.
Het ventiel is geschikt voor drukken van 0 - 16 bar en is geschikt tot een maximale temperatuur van 120°C. Het ventiel heeft een Kv-waarde van 1.25 m3/h, wat zich vertaalt in een debiet van 20.84 l/min bij een drukverschil van 1 bar (voor water). Voor eenvoudige toepassingen is het vaak voldoende om een ventiel te selecteren op basis van de schroefdraadmaat en doorlaatdiameter. Gebruik voor een nauwkeurigere maatvoering de Kv-waarde met onze gebruiksvriendelijke Kv-waarde calculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. Raadpleeg onze chemische weerstandstabel om de compatibiliteit van de behuizing en de afdichtingen met het medium te verifieren. Het ventiel heeft een IP65-classificatie indien correct aangesloten.
Voordelen:
- Relatief grote opening (10.5 mm) voor de compacte behuizing
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere typen afsluiters
- Geleverd inclusief spoel en connector
- Semi-direct gestuurde kleppen werken vanaf 0 bar, waardoor ze geschikt zijn voor systemen met lage druk of zwaartekracht, circulerende gesloten circuits of zelfs ruw vacuüm
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Als uw drukverschil continu hoger is dan 0.5 bar, kan een indirect gestuurd magneetventiel een alternatief zijn met een grotere doorstroming
- Magneetkleppen zijn erg gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetkleppen gebruiken energie als ze worden geactiveerd en de spoel kan heet worden. Om de warmte af te voeren wordt het aanbevolen om de installatieomgeving goed te ventileren
ST-SA serie
De ST-SA is een semi-direct gestuurde, normaal gesloten 2/2-weg magneetklep. De ST-SA serie is te gebruiken vanaf nul bar. De behuizing is verkrijgbaar in messing en roestvrij staal met een NBR-, EPDM- of FKM-afdichting. De doorlaat is 10.5 mm voor de messing kleppen en 8 mm voor de roestvrijstalen kleppen. De ST-SA magneetkleppen zijn compatibel met alle spoelen uit de CS1 serie.
De ventielen zijn op aanvraag leverbaar met BSP of NPT schroefdraad.
