Referentie: ST-IB100B250E-380AC
Merk: JP Fluid Control

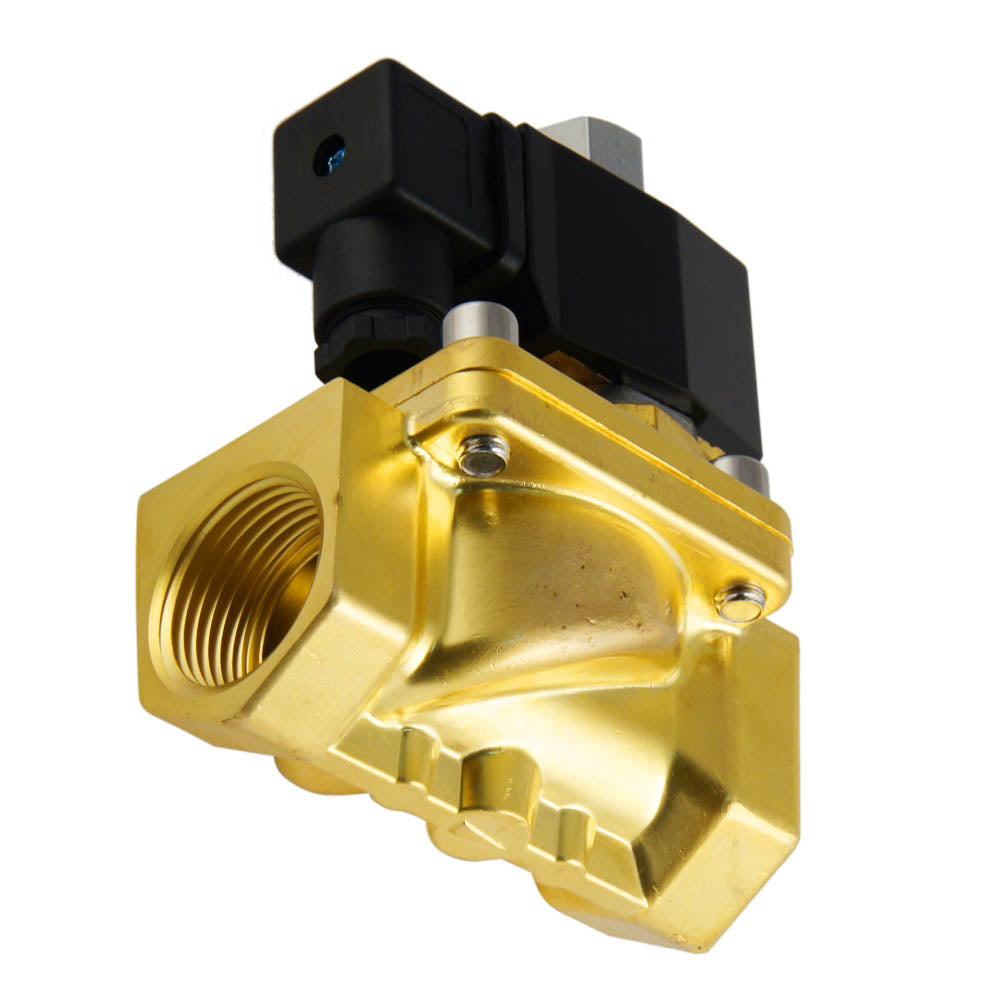

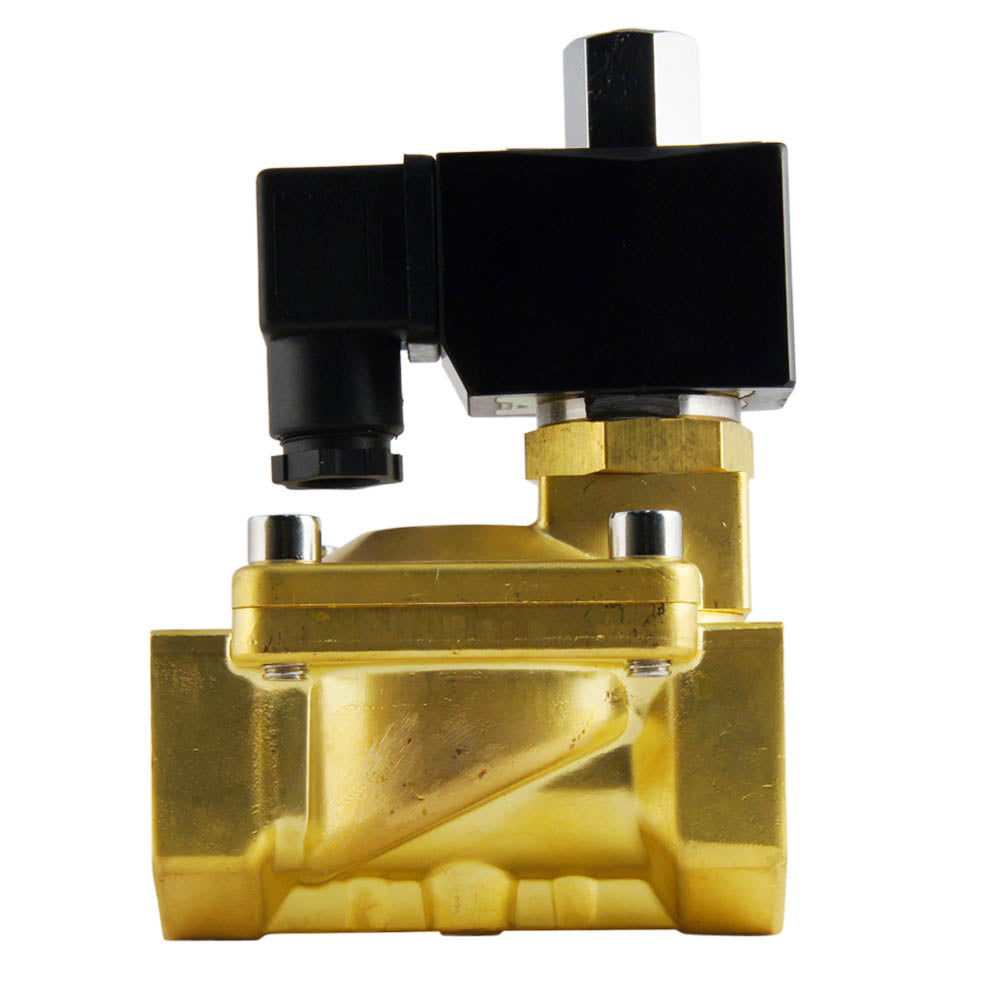

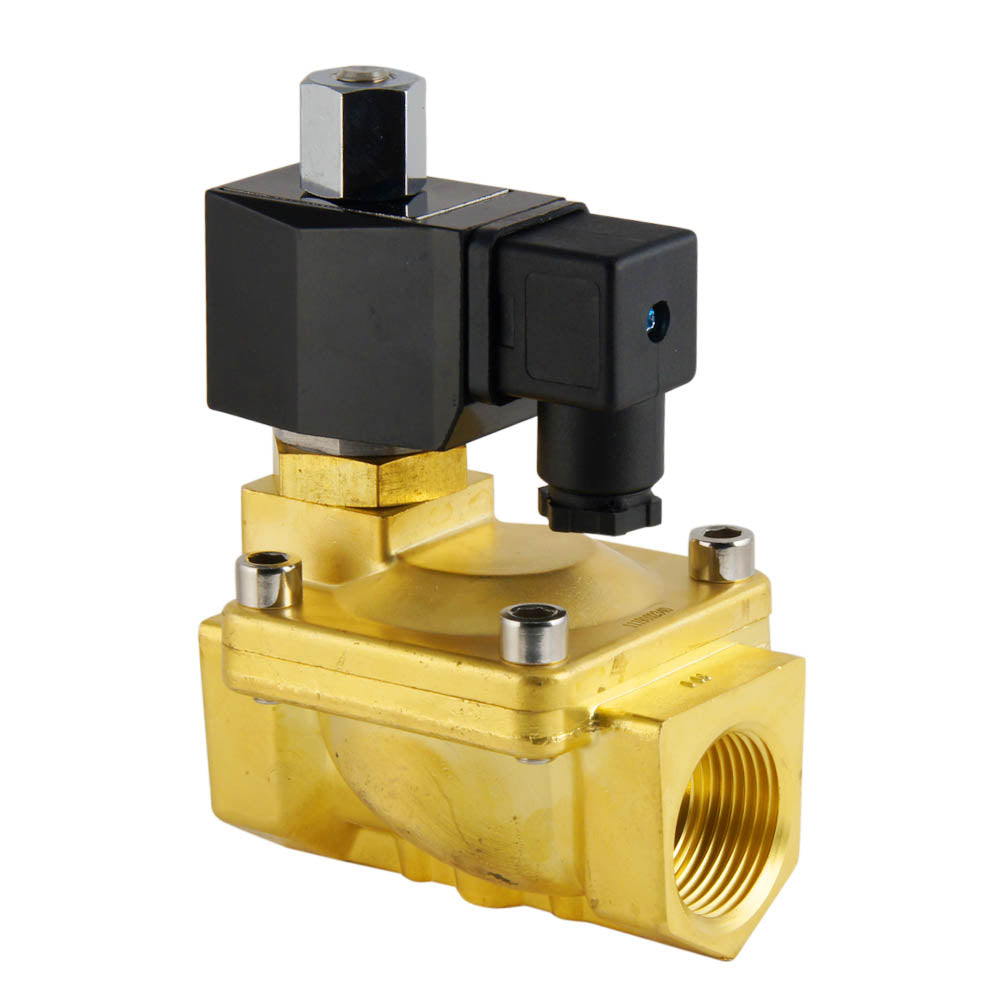

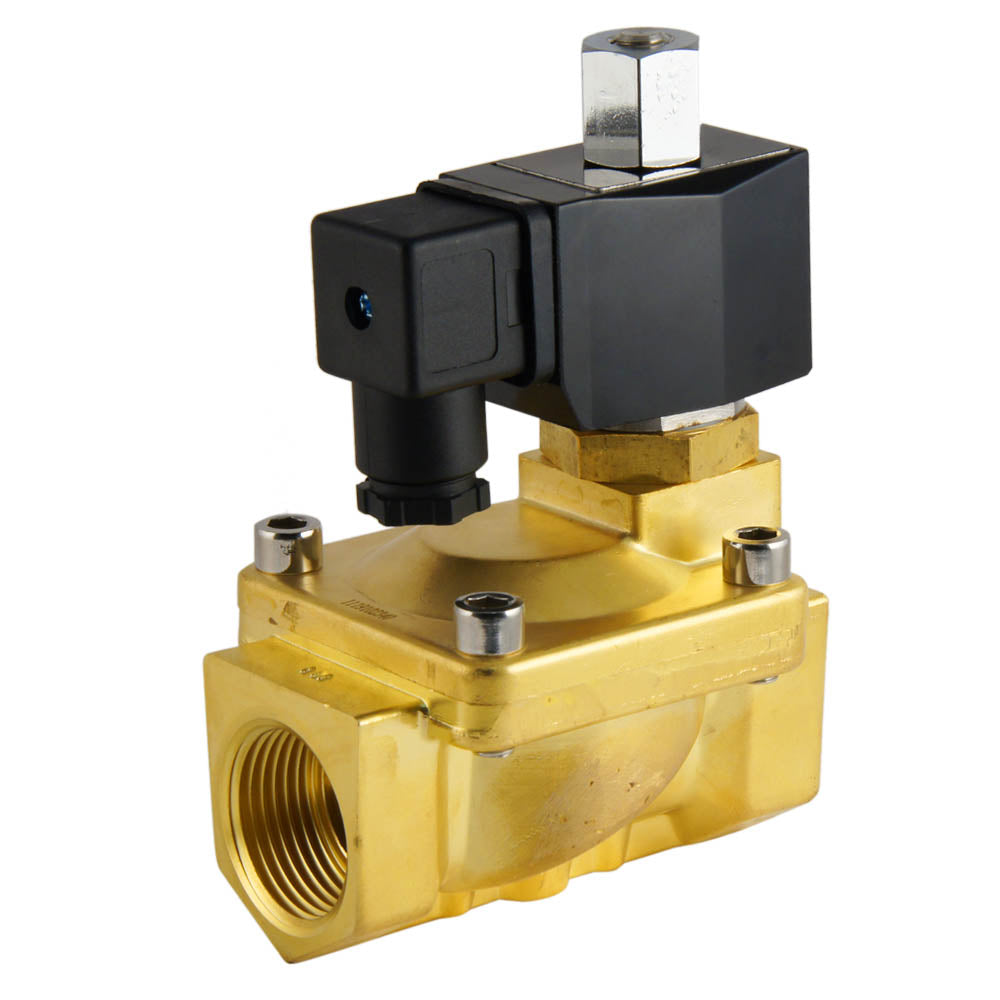

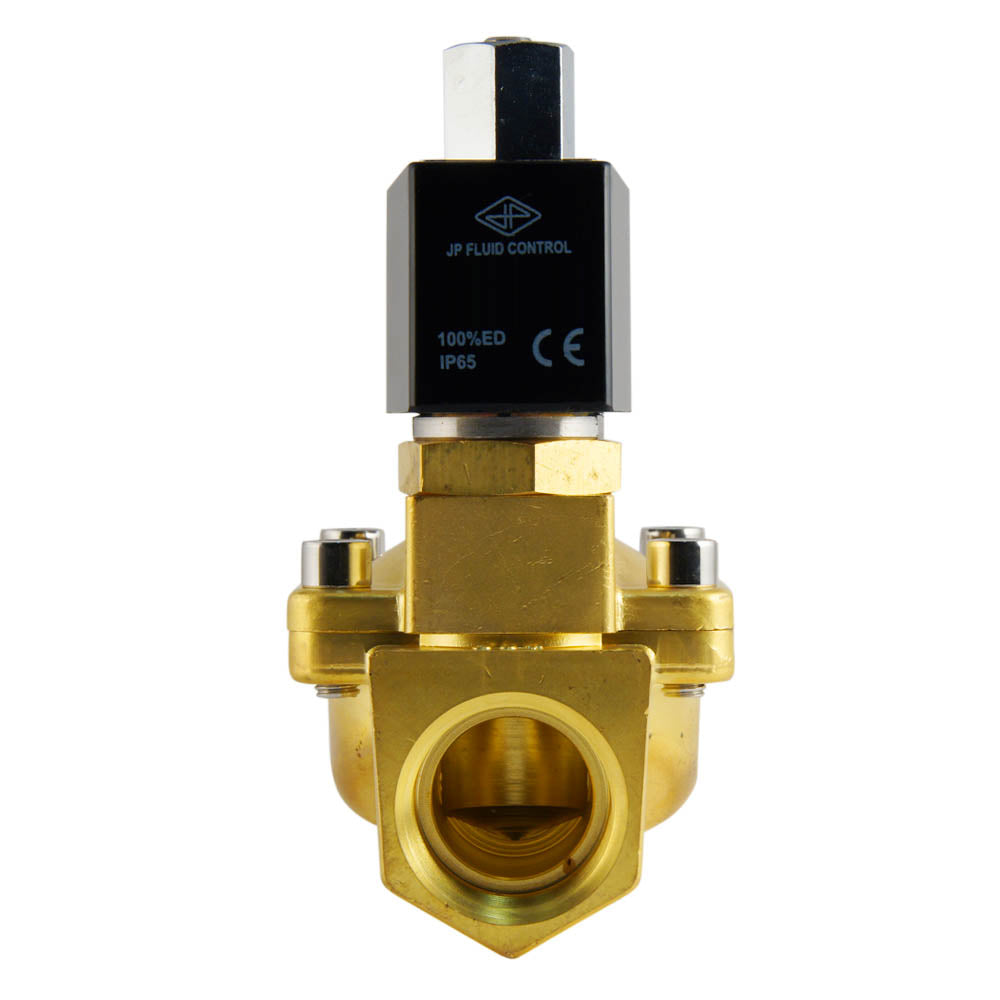

JP Fluid Control 2-weg magneetventiel (type ST-IB) met G 1 inch draad en een 380 V AC spoel. De circuitfunctie van de magneetklep is normaal open (spanning = sluiten) en het ventiel is indirect gestuurd, dus is een klein drukverschil vereist. Geschikt voor een maximale temperatuur van 120°C en voor een drukbereik van 0.5 - 13 bar. Behuizing van messing met een EPDM afdichting en een 25 mm doorlaat. De Kv-waarde is 10.24 m3/h (170.7 l/min bij dp = 1 bar water).

Bekijk alle
Normale prijs
€139,46
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€115,26
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 5 stuks is er een langere levertijd van 0 dagen. Maximaal 149 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een JP Fluid Control indirect gestuurd 2-weg magneetventiel met G 1 inch schroefdraad en een 380 V AC spoel. Het ventiel heeft een behuizing van messing met een EPDM afdichting en een doorlaat van 25 mm. De circuitfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer er spanning op staat.
Het ventiel is geschikt voor drukken van 0.5 - 13 bar en is geschikt tot een maximale temperatuur van 120°C. Het ventiel heeft een Kv-waarde van 10.24 m3/h, wat zich vertaalt in een debiet van 170.7 l/min bij een drukverschil van 1 bar (voor water). Voor eenvoudige toepassingen is het vaak voldoende om een ventiel te selecteren op basis van de schroefdraadmaat en doorlaatdiameter. Gebruik voor een nauwkeurigere maatvoering de Kv-waarde met onze gebruiksvriendelijke Kv-waarde calculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. De EPDM (ethyleenpropyleen dieenmonomeerrubber) afdichting is geschikt voor neutrale vloeistoffen en veel chemicalien, maar heeft een slechte weerstand tegen olien en vetten. Raadpleeg onze chemische weerstandstabel om de compatibiliteit van de behuizing en de afdichtingen met het medium te verifieren. Het ventiel heeft een IP65-classificatie indien correct aangesloten.

Voordelen:

  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere typen afsluiters
  • Geleverd inclusief spoel en connector
  • EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicalien
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • Niet geschikt voor lage drukverschillen (< 0.5 bar). Als u een lage druk of een vacuüm heeft, overweeg dan een (semi-) directe magneetklep of een ander type klep zoals een elektrische kogelkraan
  • EPDM is niet geschikt voor olien en vetten
  • Magneetkleppen zijn erg gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetkleppen gebruiken energie als ze worden geactiveerd en de spoel kan heet worden. Om de warmte af te voeren wordt het aanbevolen om de installatieomgeving goed te ventileren

ST-IB serie

De ST-IB is een indirect gestuurd 2/2-weg magneetventiel (normaal open). De klep heeft een doorlaat van 13 mm tot 50 mm en vereist een drukverschil van minimaal 0.5 bar. De behuizing is verkrijgbaar in messing en roestvrij staal met een NBR-, EPDM- of FKM-afdichting. De ST-IB magneetkleppen zijn compatibel met alle spoelen uit de CS2 serie.
De ventielen zijn op aanvraag leverbaar met BSP of NPT schroefdraad.
