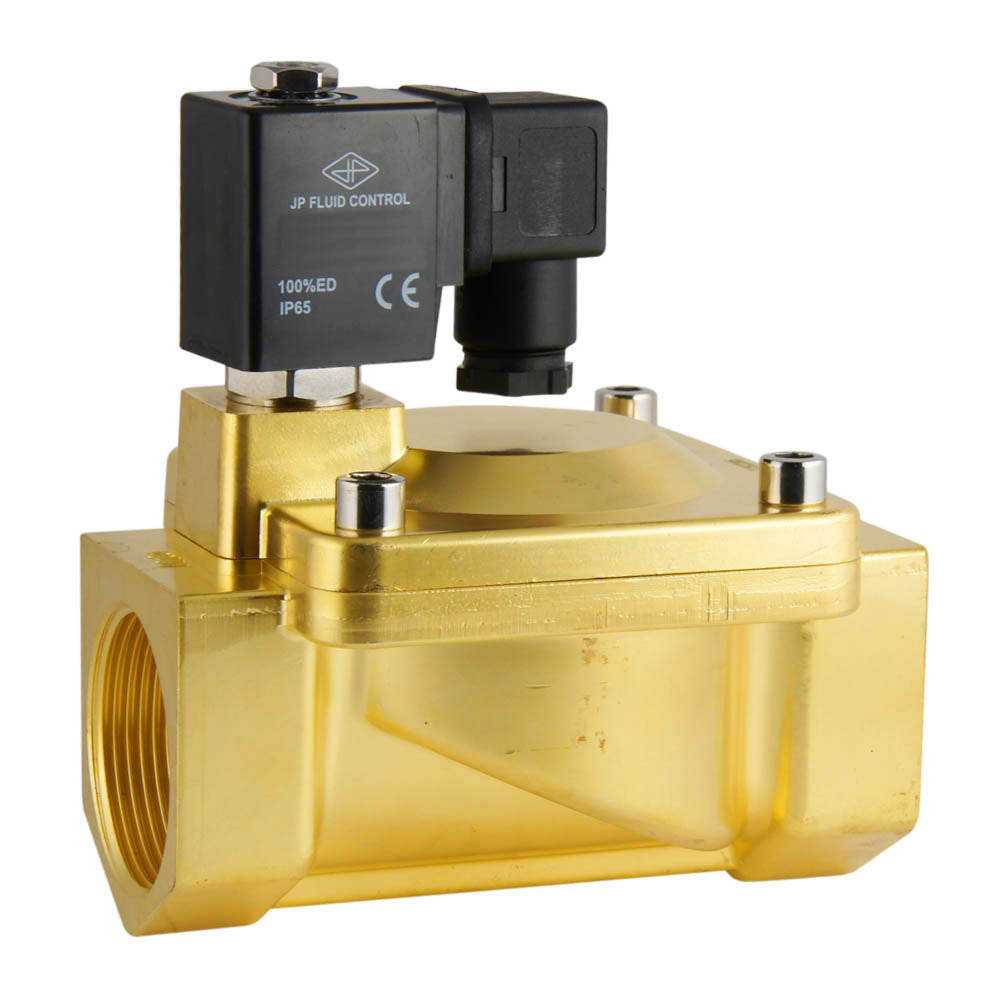

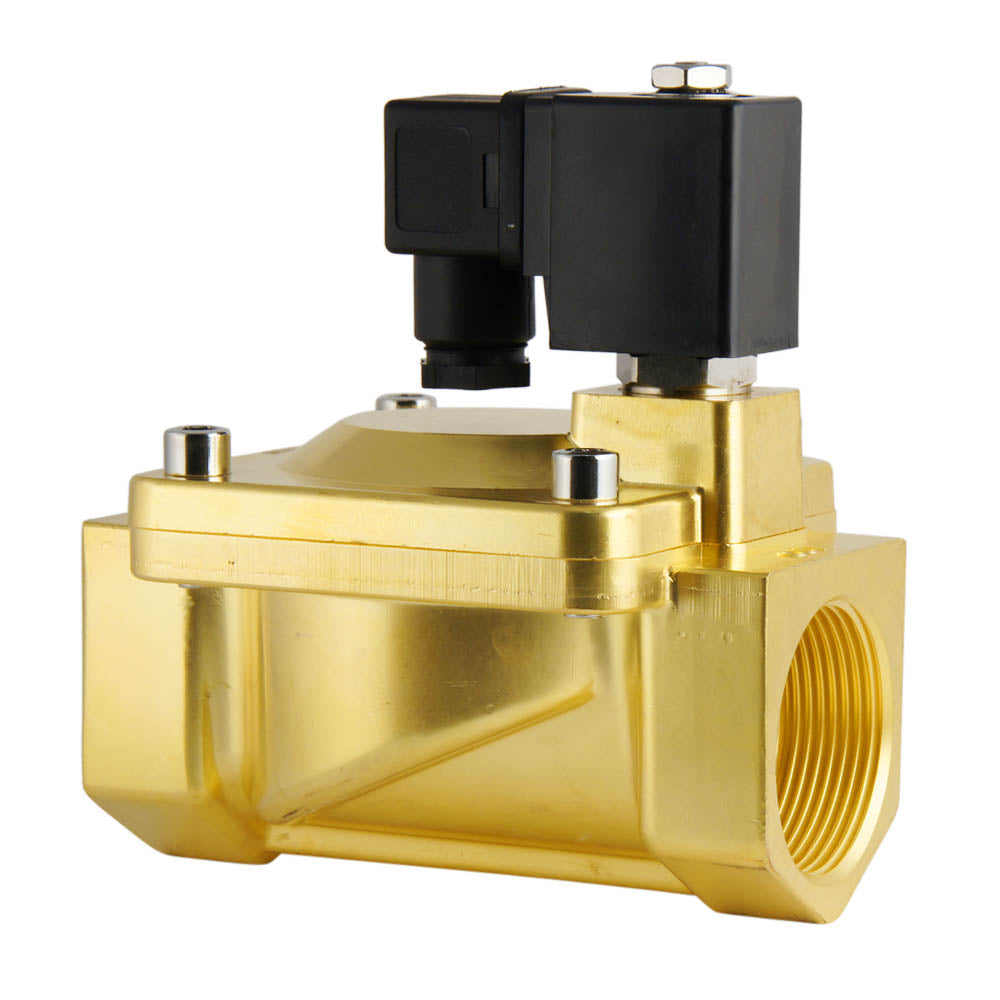

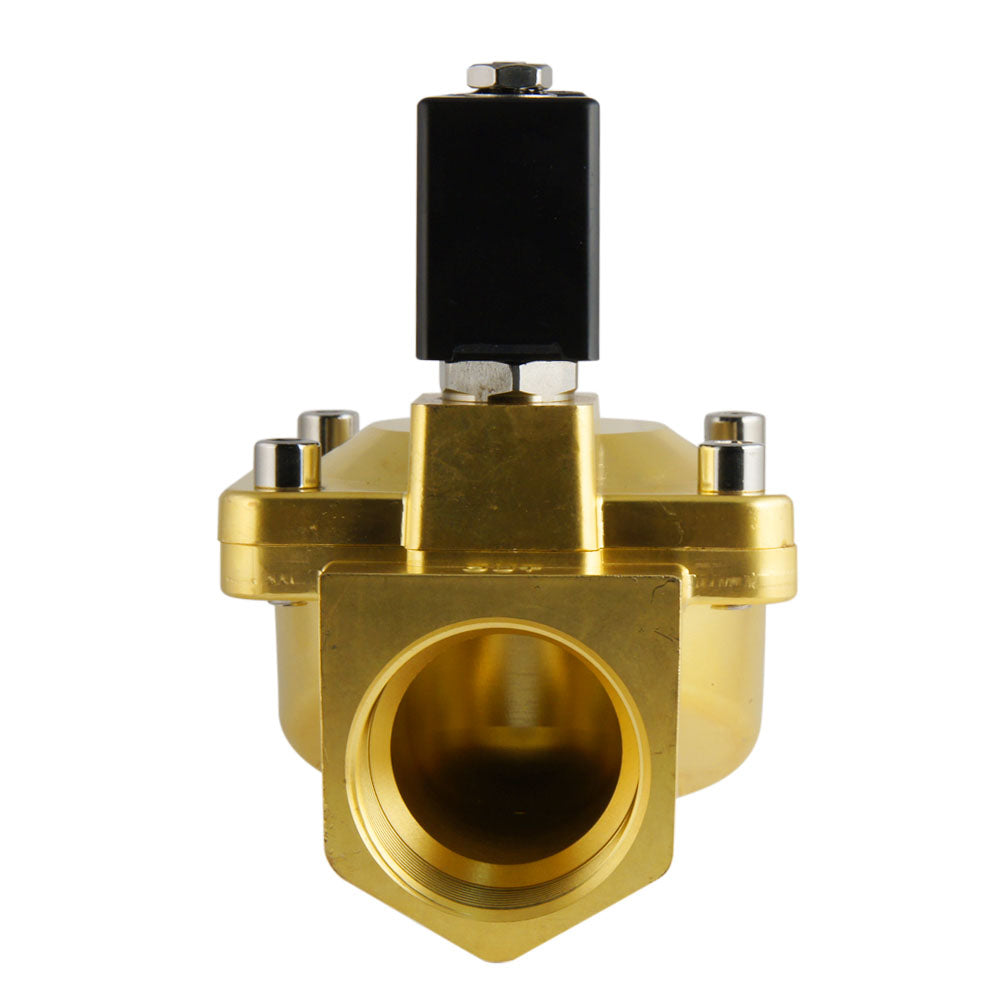

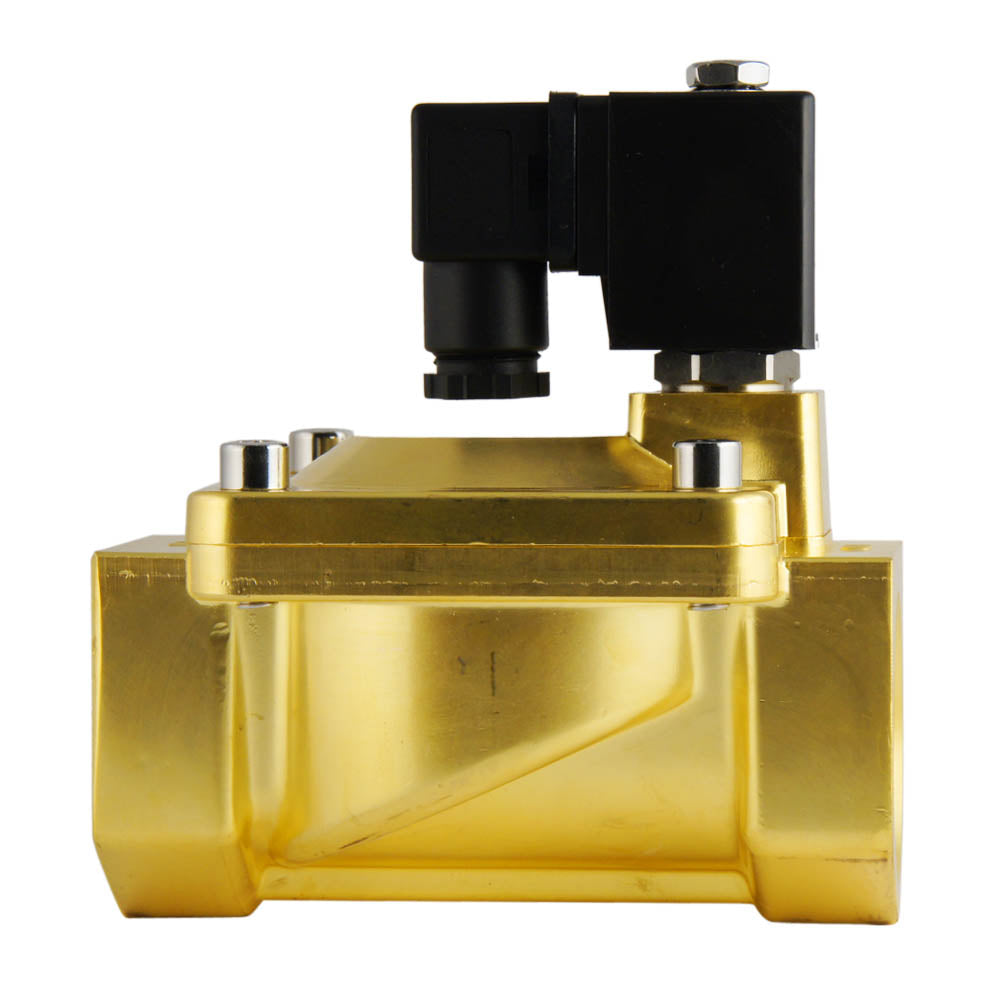

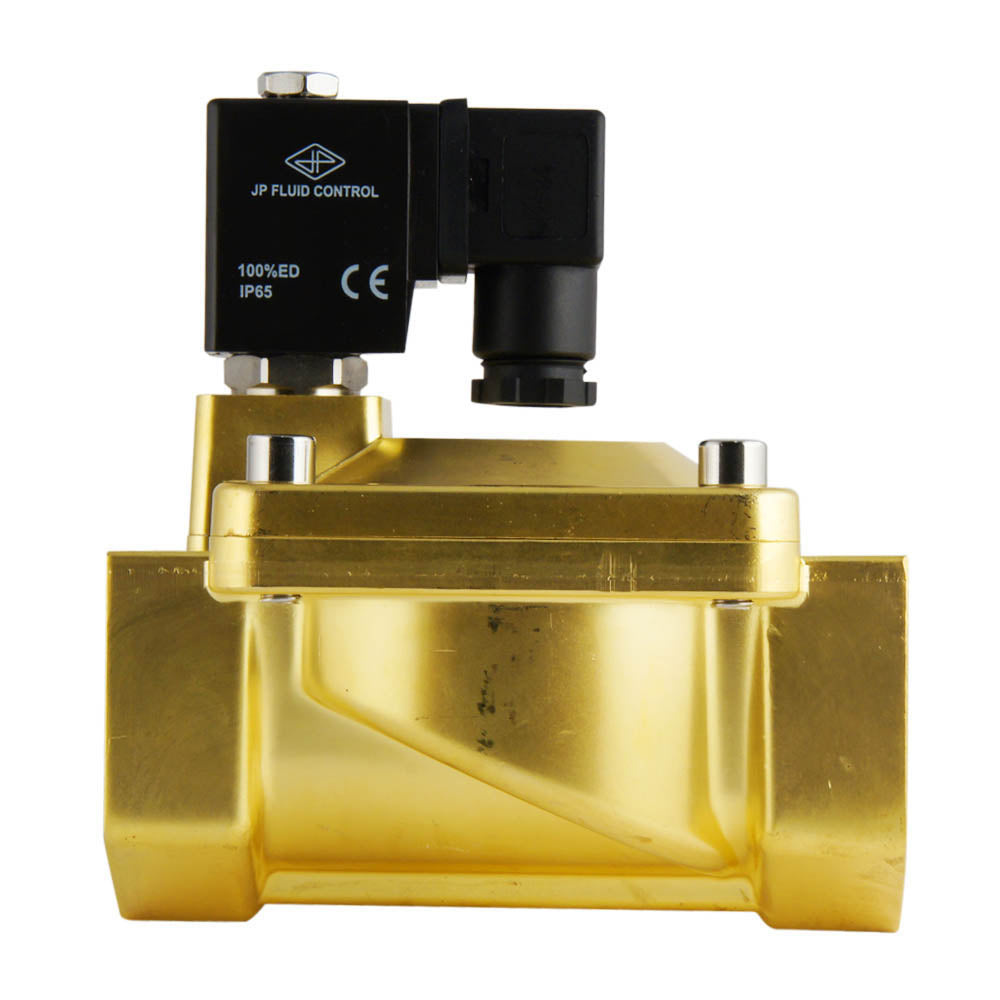

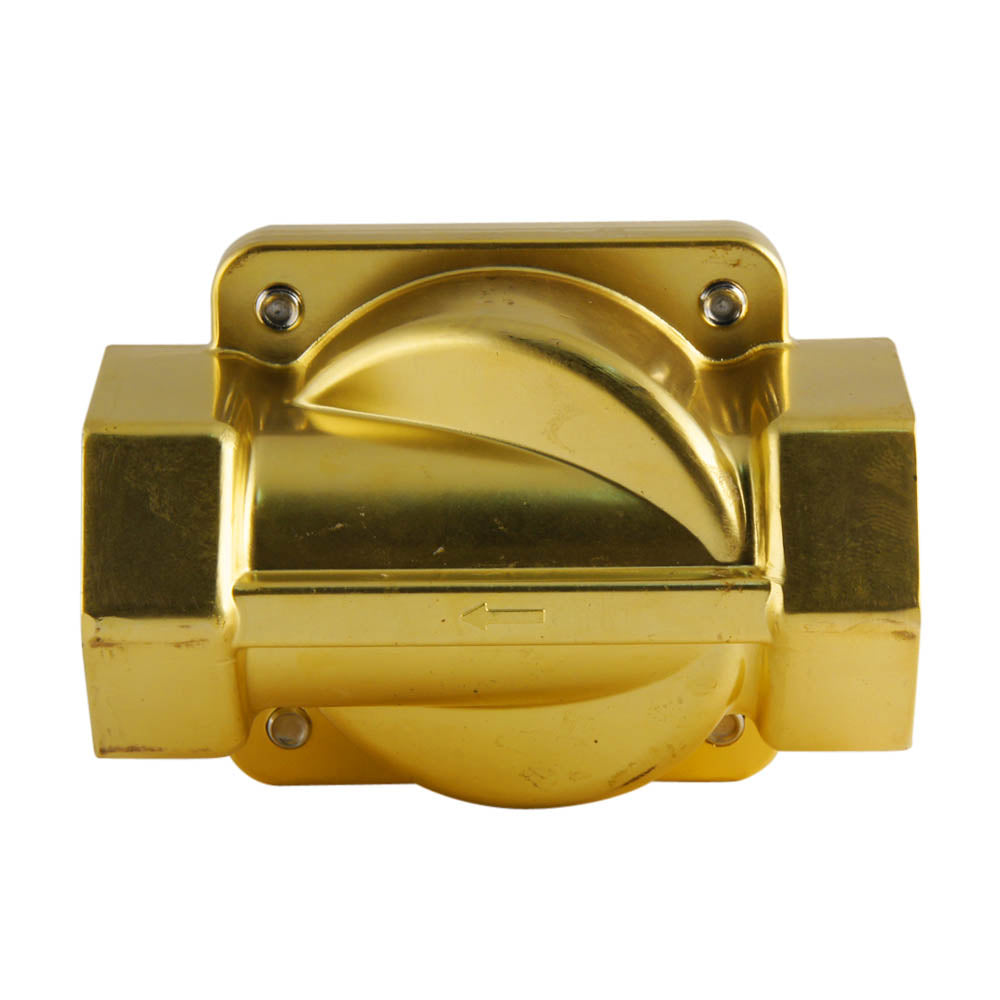

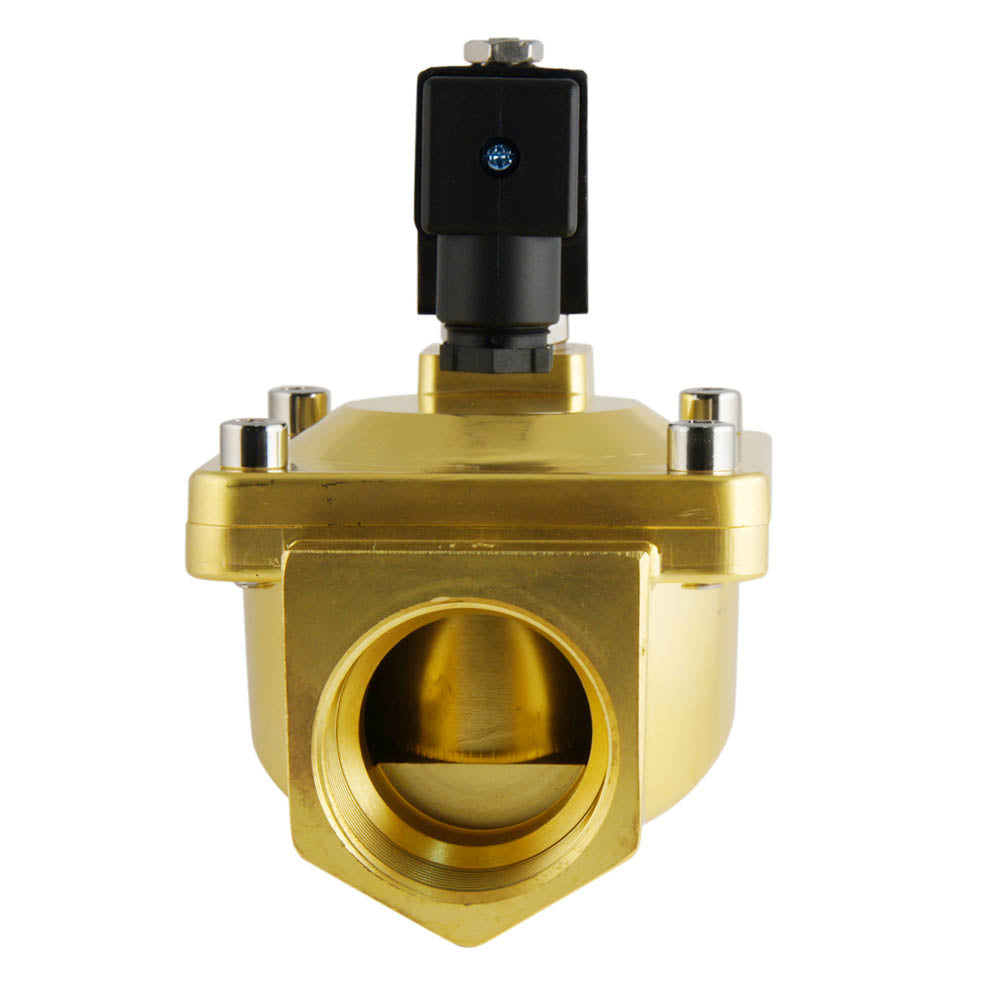

Magneetventiel ST-IA 1'' messing EPDM 0,5-16bar 230V AC
JP Fluid Control 2-weg magneetventiel (type ST-IA) met G 1 inch schroefdraad en een 230 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en indirect werkend, zodat een klein drukverschil vereist is. Geschikt voor een maximale mediatemperatuur van 130° C drukbereik van 0,5 - 16 bar. Behuizing van messing met een EPDM afdichting en een 25 mm doorlaat. De Kv-waarde bedraagt 10,24 m3/h (170,7 l/min bij dp=1 bar water).
- Normale prijs
- €97,88
- Normale prijs
- €80,89
Beschrijving
Dit is een JP Fluid Control indirect werkend 2-weg magneetventiel met G 1 inch schroefdraad en een 230 V AC spoel. De klep heeft een messing behuizing met EPDM-afdichting en een doorlaat van 25 mm (ongeveer 1 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 0,5 - 16 bar (7 - 232 psi) en een maximumtemperatuur van 130° C (266° F). De klep heeft een Kv-waarde van 10,24 m3/h, wat neerkomt op een debiet van 170,7 l/min bij een differentiele druk van 1 bar (voor water). In imperiale eenheden: Cv = 11,84, dat betekent 11,84 GPM bij 1 psi drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicalien, maar is slecht bestand tegen olien en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicalien
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Niet geschikt voor lage drukverschillen (< 0,5 bar). Als u een lage druk of een vacuüm hebt, overweeg dan een (semi-)directe magneetklep of een ander type klep, zoals een elektrische kogelkraan
- EPDM is niet geschikt voor olien en vetten
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
ST-IA serie
De ST-IA klep is een indirect gestuurde, normaal gesloten 2/2-weg magneetklep. De magneetventielen hebben een doorlaat van 13 tot 50 mm en vereisen een drukverschil van ten minste 0,5 bar. De behuizing is verkrijgbaar in zowel messing als RVS met een NBR, EPDM of FKM dichting. De ST-IA magneetventielen zijn compatibel met de spoelen van de CS1-serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
