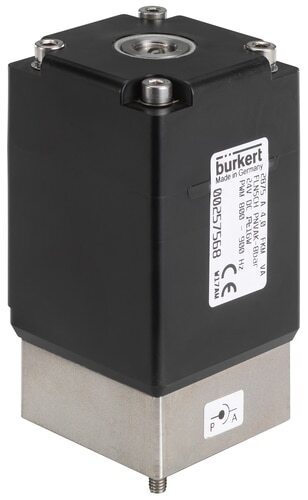

Magneetventiel 45x45 mm SFB flens NC RVS FKM -1-8bar/-15-116psi 24VAC/DC ATEX 2875 312667

Dit is een direct werkend 2/2-weg magneetventiel van Burkert met een SFB-flens van 45x45 mm en een spoel van 24 V AC/DC. Ontworpen voor proportionele debietregeling via een PWM-signaal. De duty cycle van het signaal bepaalt de spoelstroom, die direct correleert met de plunjerpositie. Optioneel kan de klep ook worden aangedreven met gelijkspanning. De klep heeft een roestvrijstalen behuizing met FKM-afdichting en een doorlaat van 4 mm. SFB is een Burkert-specifiek flensontwerp dat compacte montage van meerdere kleppen op een verdeelblok mogelijk maakt. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat. Omdat hij direct werkt, is er geen drukverschil over de klep nodig om de klep te openen. Geschikt voor een druk van -1 - 8 bar (-15 - 116 psi) en een maximumtemperatuur van 90 °C (194 °F). De klep heeft een Kv-waarde van 0,45 m3/u, wat neerkomt op een debiet van 8 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 1, wat betekent 1 GPM @ 1 psi drukdaling. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator. De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De FKM (fluorrubber of Viton) afdichting heeft uitstekende chemische eigenschappen en is geschikt voor de meeste oliën en oplosmiddelen, maar kan niet tegen heet water of stoom. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheidstabel om te controleren of de behuizing en afdichtingen compatibel zijn met het medium. De klep kan proportioneel worden geregeld met een digitale regelaar, zoals bijvoorbeeld de types 8605 of 8611 van Bürkert. Dankzij de ATEX- en IECEx-certificering is dit magneetventiel geschikt voor explosieve omgevingen. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

• ATEX-gecertificeerd
• Goede bescherming tegen de omgeving dankzij de IP65-classificatie
• Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
• Compact klepontwerp
• Reactietijd minder dan 25 ms
• Regeling ingeschakeld met PWM-signaal
• SFB-flensontwerp maakt compacte montage van meerdere kleppen op een verdeelblok mogelijk

Nadelen:

• Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
• De spoel kan heet worden als hij onder spanning staat. Een goed geventileerde omgeving wordt aanbevolen

Serie:

De Bürkert 2875 is een direct bediende magneetventiel met plunjermagneet en wordt hoofdzakelijk gebruikt voor toepassingen waar de doorstroomhoeveelheid moet worden geregeld (proportionele regeling). De klep werkt van 0 tot 25 bar en heeft een poortmaat van 3/8 inch of 1/2 inch (BSP of NPT). De openingen variëren van 2 tot 9.5 mm. Voor kleinere debieten bieden de types 2871 en 2873 een oplossing. De stroom kan worden geregeld met een digitale regelaar (bijvoorbeeld de types 8605 of 8611 van Bürkert). Explosieveilige spoelen zijn optioneel. Houd er rekening mee dat de juiste grootte van de klep (Kv-Cv) essentieel is bij het instellen van debietregeling. Voor advies over welk ventiel je moet kiezen en of het 2875 ventiel geschikt is voor jou, lees je ons artikel over proportionele magneetventielen of neem je contact op met onze technische ondersteuning.

Let op: dit product wordt op bestelling gemaakt en kan helaas niet worden geretourneerd.
