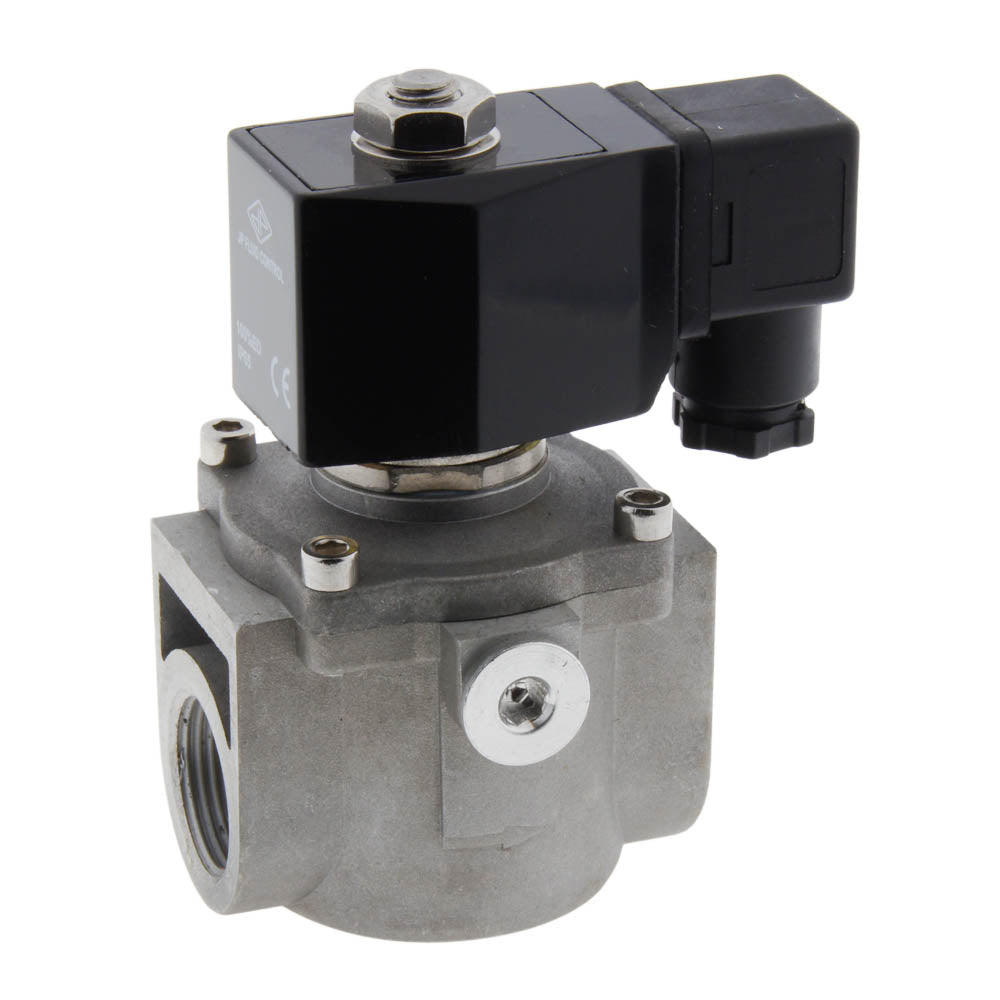

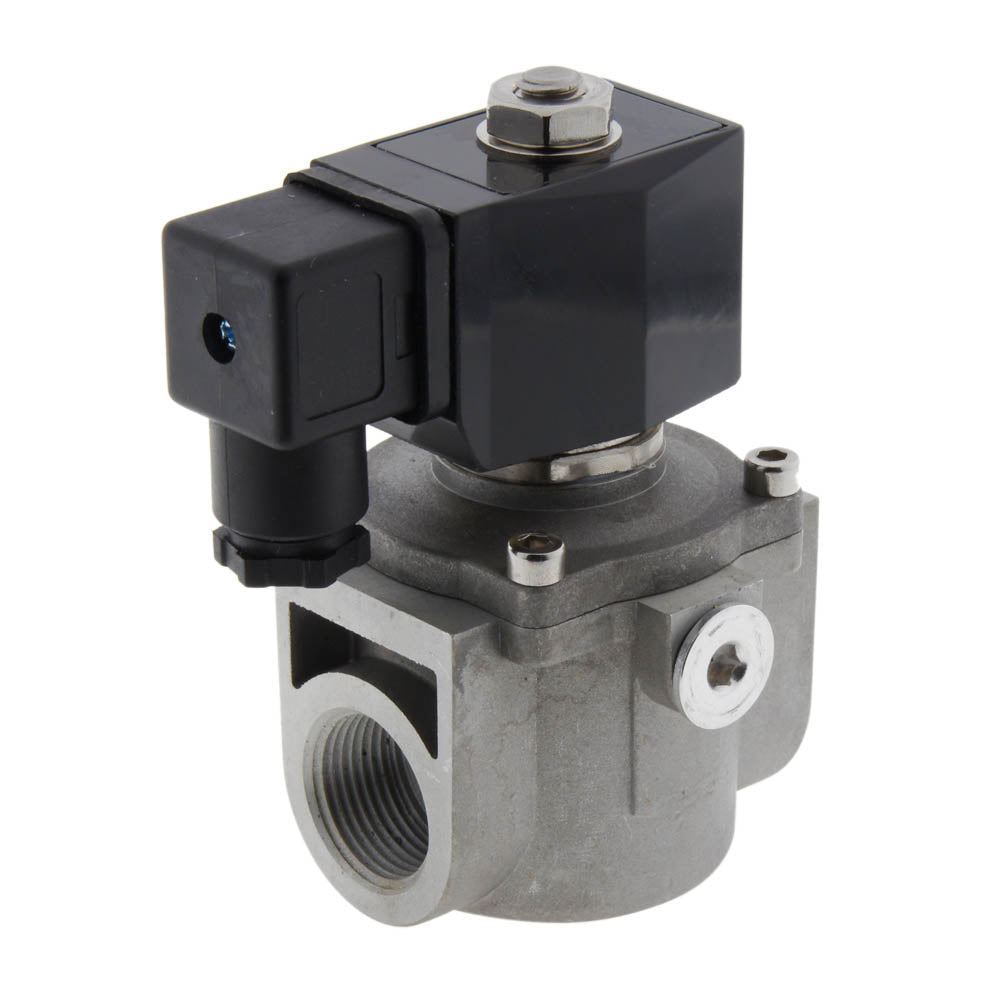

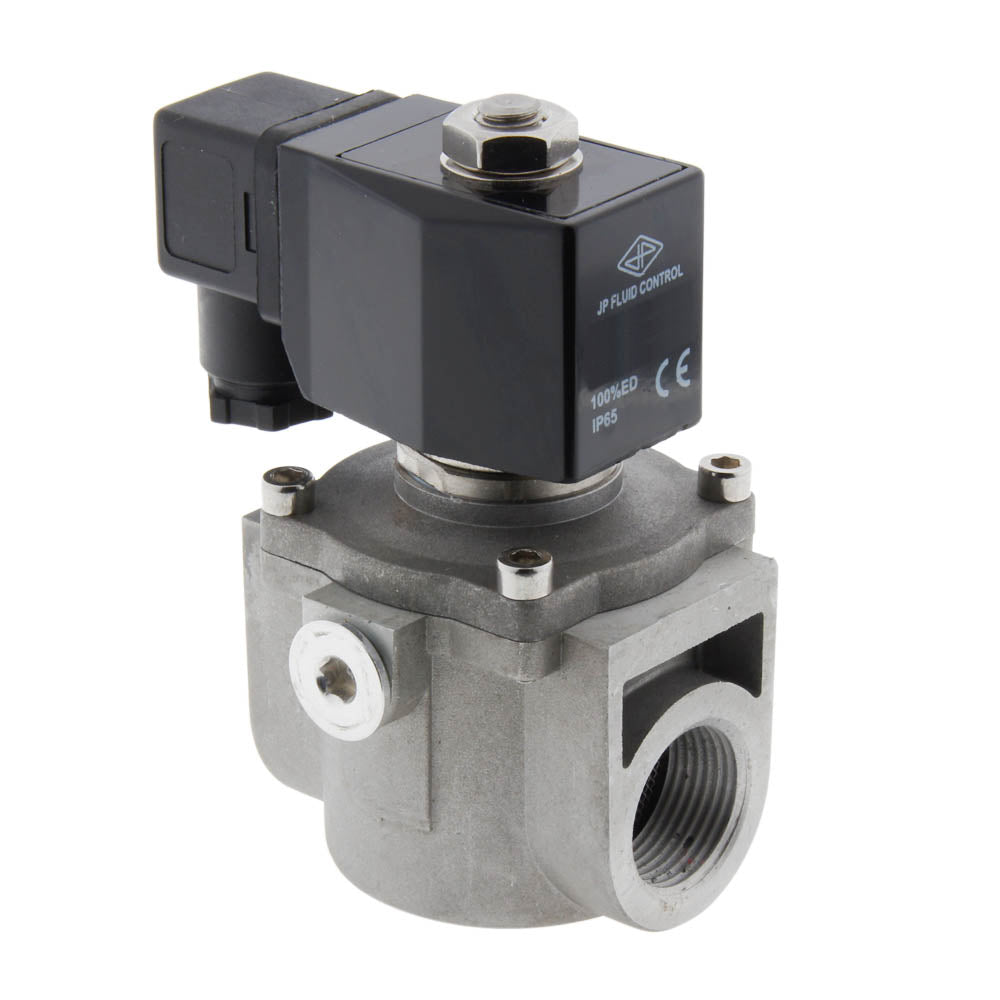

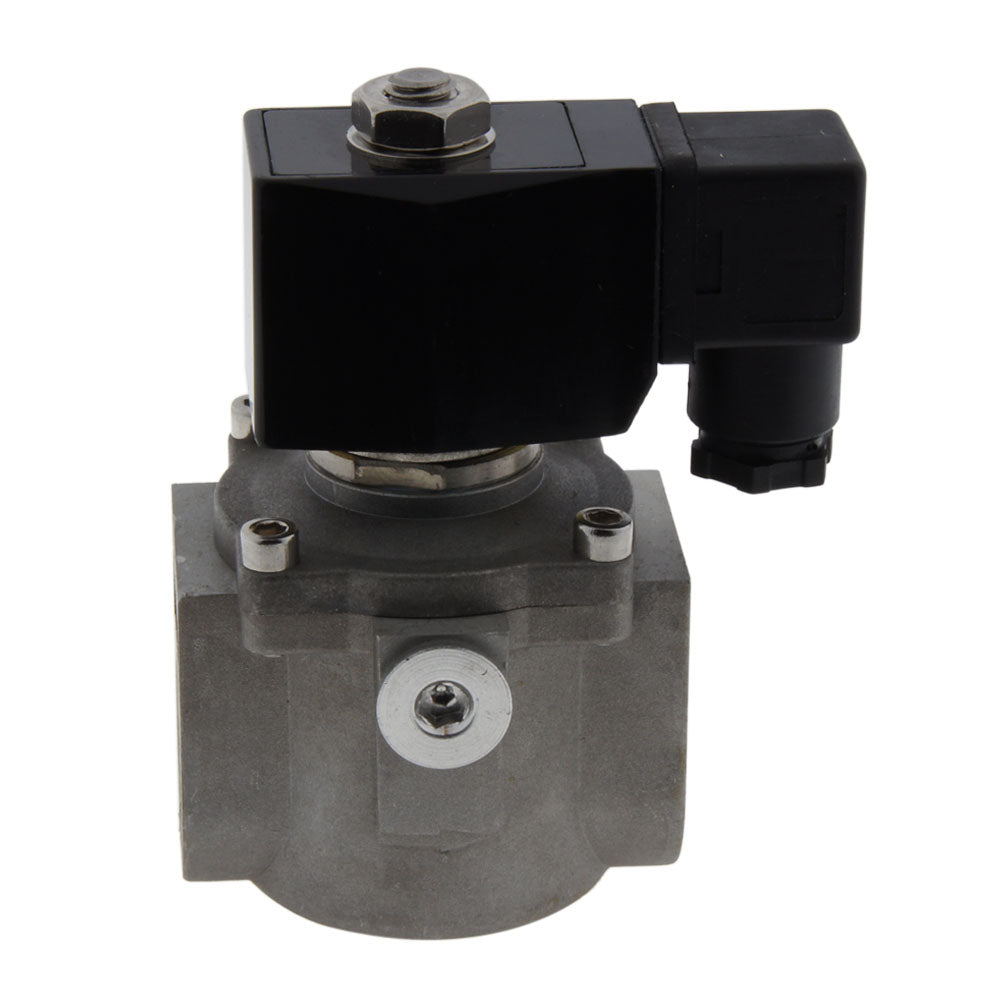

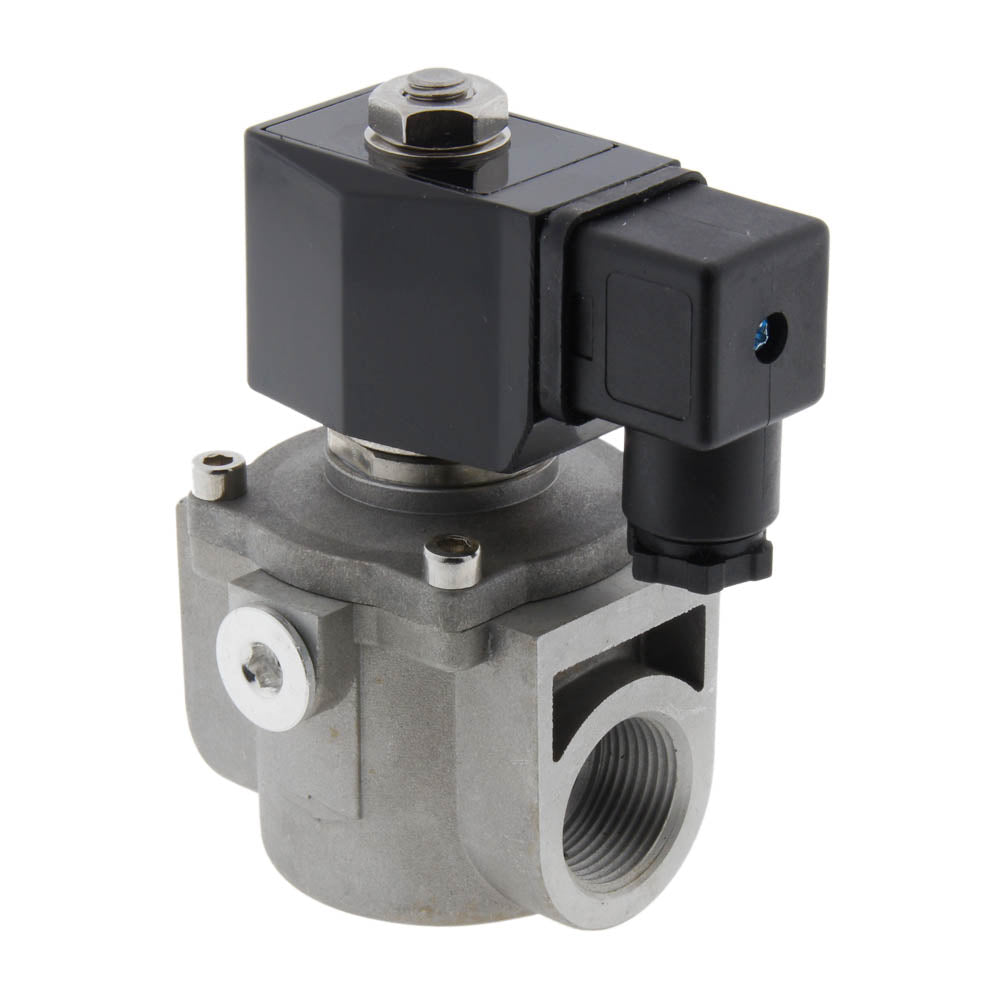

Magneetventiel LP-DA 3/4'' lage druk aluminium NBR 0-0,36bar 12V DC
JP Fluid Control 2-weg magneetventiel (type LP-DA) met G 3/4 inch schroefdraad en een 12 V DC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en direct werkend, zodat geen drukverschil nodig is. Geschikt voor een maximale mediatemperatuur van 65°C (149°F) en een drukbereik van 0 - 0,36 bar (0 - 5 psi). Behuizing van aluminium met NBR (nitrilrubber) afdichting en een opening van 20 mm. De Kv-waarde is 6,4 m3/u (106,69 l/min bij dp=1 bar water).
- Normale prijs
- €85,76
- Normale prijs
- €70,88
Beschrijving
Dit is een JP Fluid Control direct werkende 2 weg magneetventiel met G 3/4 inch schroefdraad en een 12 V DC spoel. De klep heeft een aluminium behuizing met NBR (nitrilrubber) afdichting en een doorlaat van 20 mm (ongeveer 3/4 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor drukken van 0 - 0,36 bar (0 - 5 psi) en een maximumtemperatuur van 65° C (149° F). De klep heeft een Kv-waarde van 6,4 m3/h, wat neerkomt op een debiet van 106,69 l/min bij een differentiele druk van 1 bar (voor water). In imperiale eenheden: Cv = 7,4, dat betekent 7,4 GPM bij 1 PSI drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De aluminium behuizing is licht, heeft een beperkte chemische weerstand en wordt meestal gebruikt voor inerte gassen. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Goede stromingseigenschappen voor inerte gassen onder lage druk
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- De aluminium behuizing is alleen geschikt voor inerte gassen
- De klep heeft geen goedkeuring voor gebruik in gastoestellen
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
LP-DA serie
De LP-DA is een normaal gesloten, direct werkende 2/2-weg magneetventiel en speciaal ontworpen voor lagedruktoepassingen met inerte gassen. De behuizing is gemaakt van aluminium. De LP-DA magneetventielen zijn compatibel met spoelen uit de CS1 en CS2 series, afhankelijk van de grootte.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
