Opmerking: dit product zal in de toekomst worden stopgezet

Referentie: HP-DA014S010P-230AC
Merk: JP Fluid Control

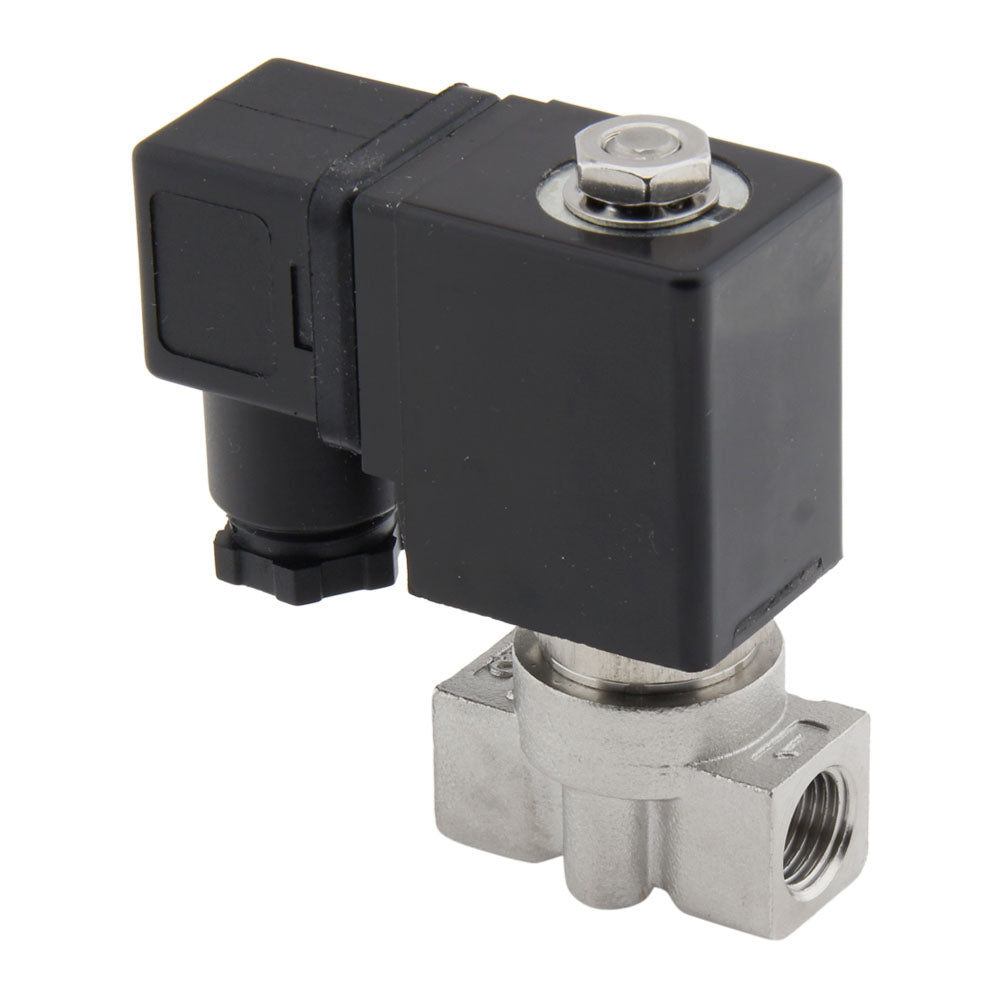

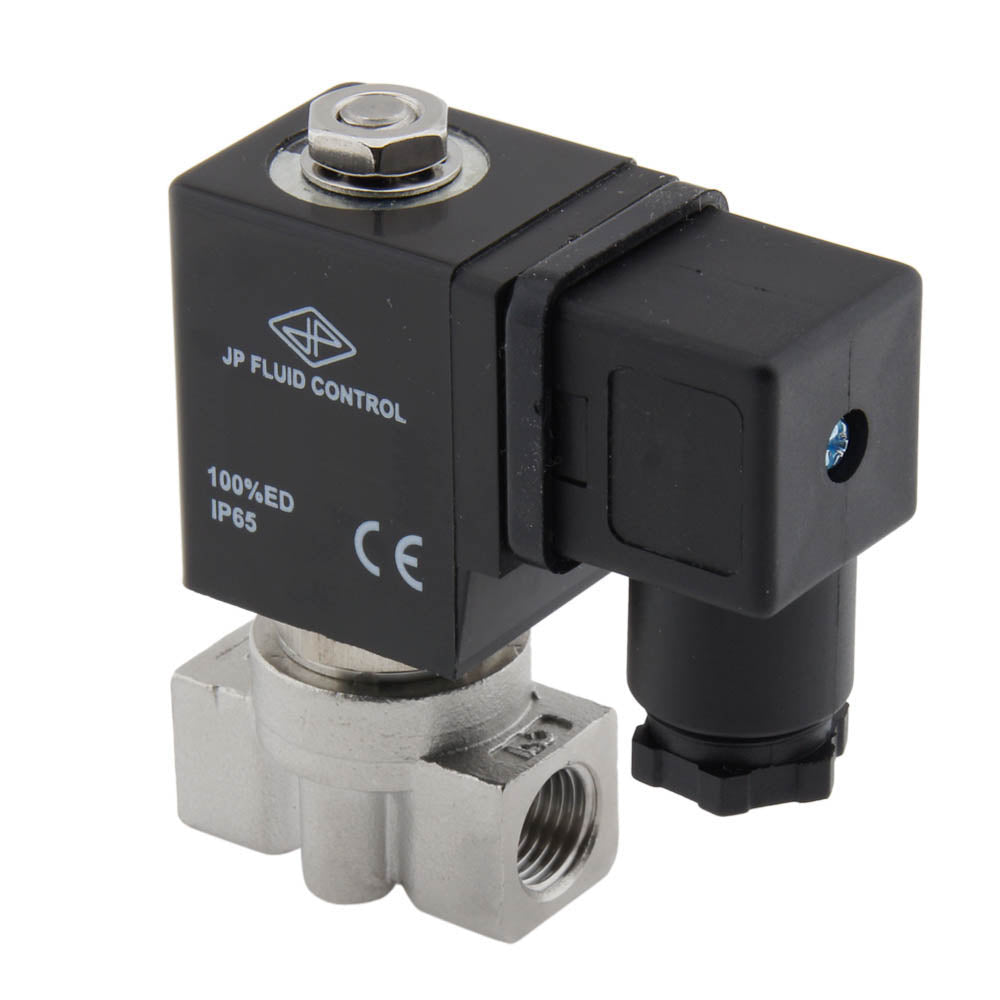

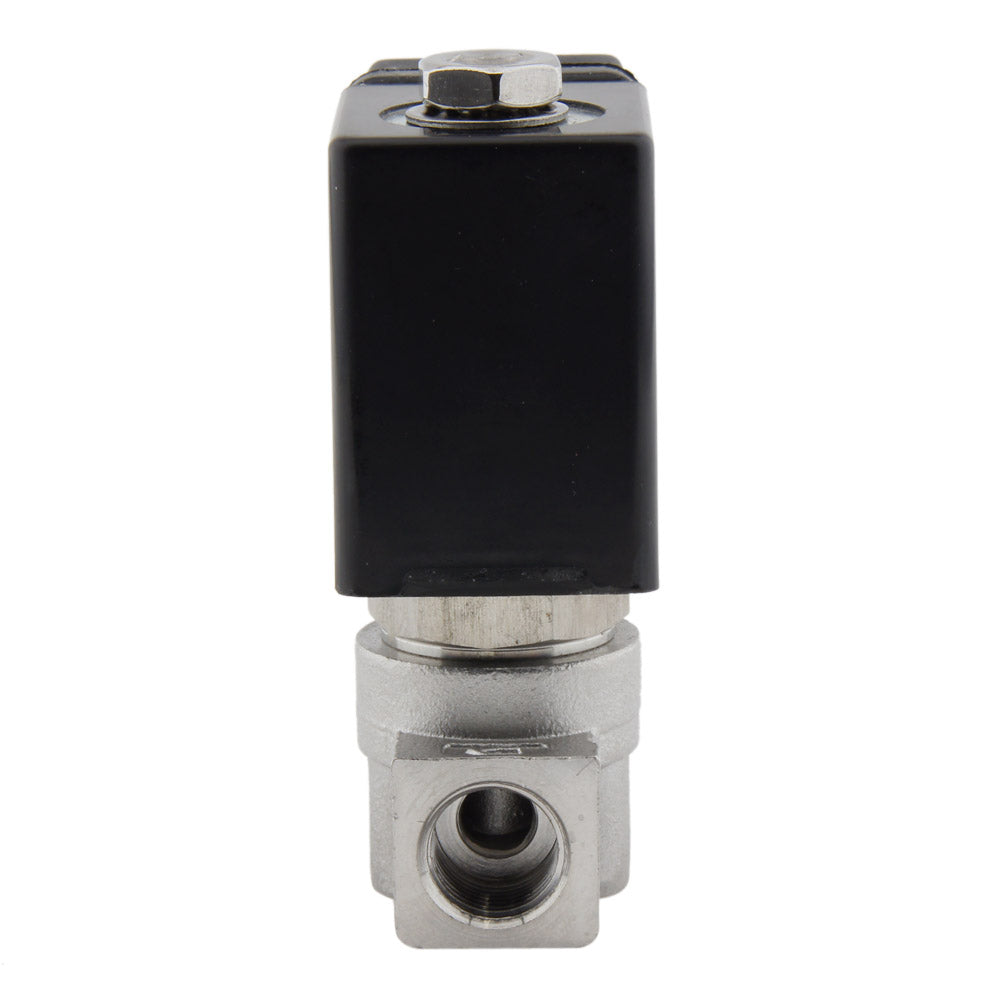

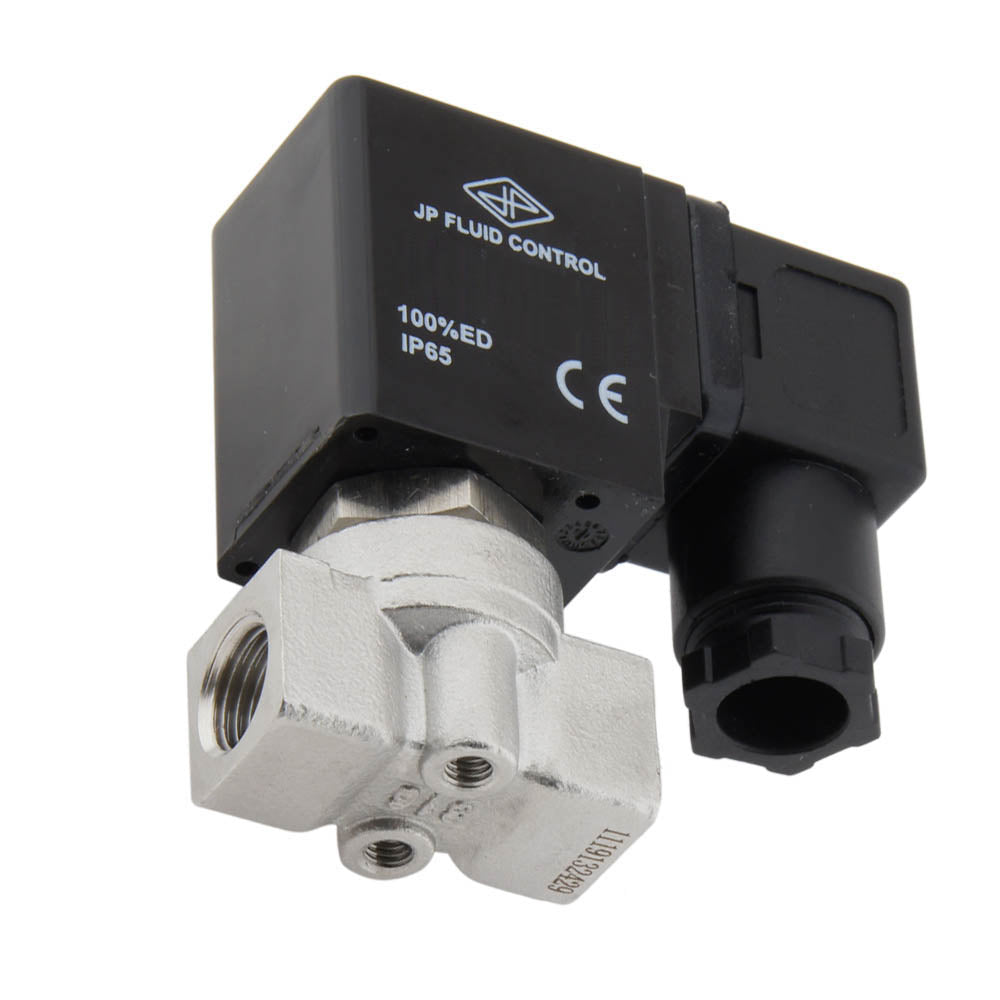

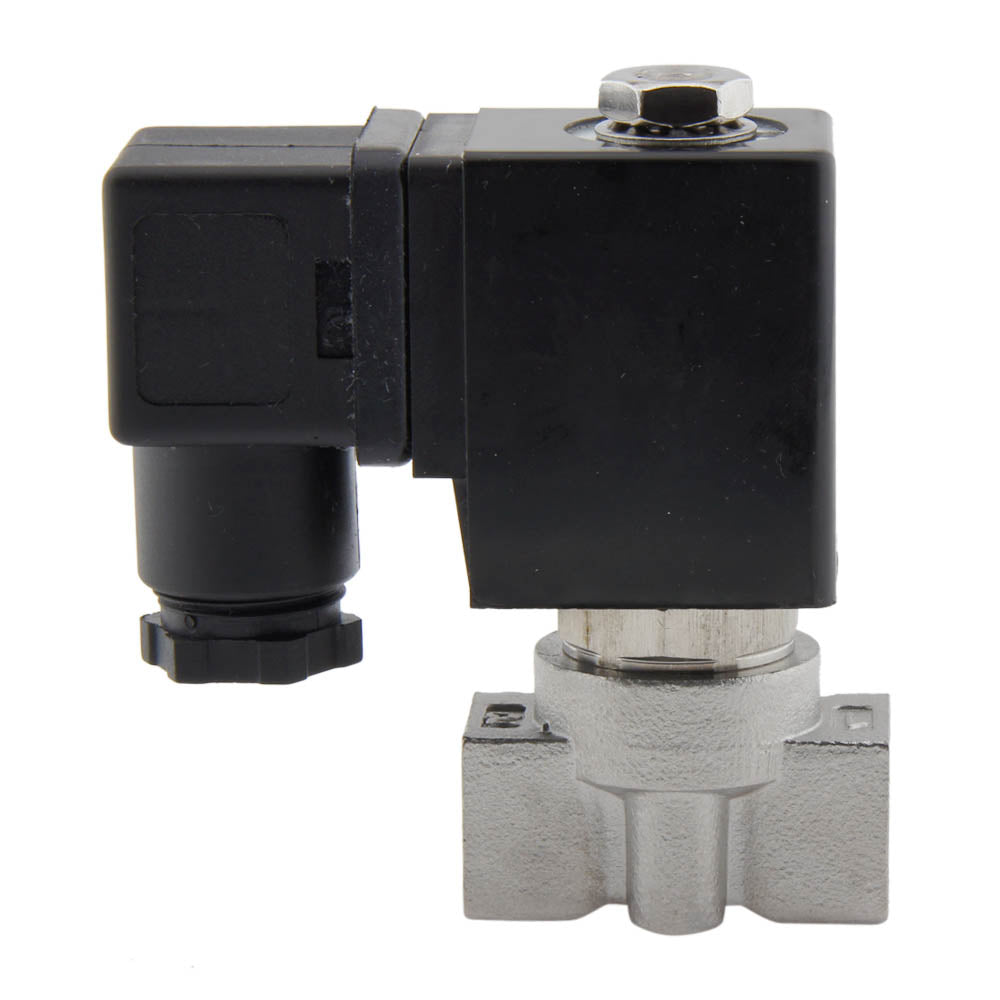

JP Fluid Control 2-weg magneetventiel (type HP-DA) met G 1/4 inch schroefdraad en een 230 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en direct werkend, zodat geen drukverschil nodig is. Geschikt voor een maximale mediatemperatuur van 130° C (266 ° F) drukbereik van 4 - 100 bar (58 - 1450 psi). Behuizing van roestvrij staal met teflon (PTFE) afdichting en een opening van 1 mm. De Kv-waarde bedraagt 0,03 m3/h (0,5 l/min bij dp=1 bar water).

De harde PTFE-afdichting heeft een slechtere dichtheid dan FKM of EPDM. Kies FKM indien mogelijk of zorg ervoor dat het drukverschil groter is dan 4 bar (60 psi).

Bekijk alle

Opmerking: dit product zal in de toekomst worden stopgezet

Normale prijs
€77,71
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€64,22
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 58 stuks is er een langere levertijd van 0 dagen. Maximaal 58 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een JP Fluid Control direct werkende 2-weg magneetventiel met G 1/4 inch schroefdraad en een 230 V AC spoel. Het ventiel heeft een roestvrijstalen behuizing met teflon (PTFE) afdichting en een opening van 1 mm (ongeveer 3/64 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 4 - 100 bar en een maximumtemperatuur van 130° C. De klep heeft een Kv-waarde van 0,03 m3/h, wat neerkomt op een debiet van 0,5 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0,03, wat betekent 0,03 GPM bij 1 psi drukval. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicalien, met uitzondering van chlorideoplossingen. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

  • Geschikt voor hoge drukken tot 100 bar
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
  • Geleverd inclusief spoel en connector
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • De harde PTFE-afdichting heeft een slechtere dichtheid dan FKM of EPDM. Kies FKM indien mogelijk of zorg ervoor dat het drukverschil groter is dan 4 bar (60 psi).
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

HP-DA serie

De HP-DA is een direct bediende, normaal gesloten 2/2-weg magneetventiel, speciaal ontworpen voor hogedruktoepassingen. De magneetventielen hebben een opening van 3 mm, werken vanaf 0 bar en zijn geschikt voor zeer kleine debieten. Behuizing is verkrijgbaar in messing en RVS met NBR, PTFE of FKM dichting. De HP-DA magneetventielen zijn compatibel met alle spoelen uit de CS3 serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
