Referentie: HP-DA014B010P-024AC
Merk: JP Fluid Control

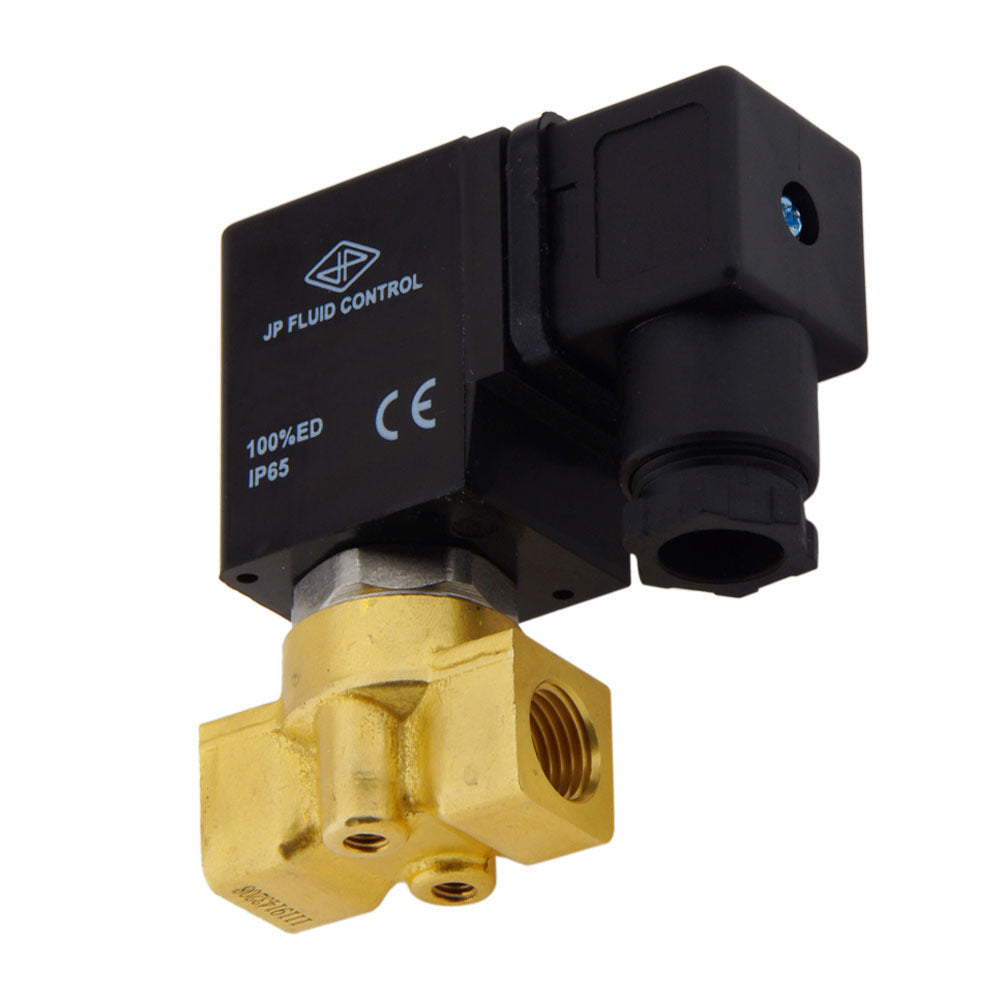

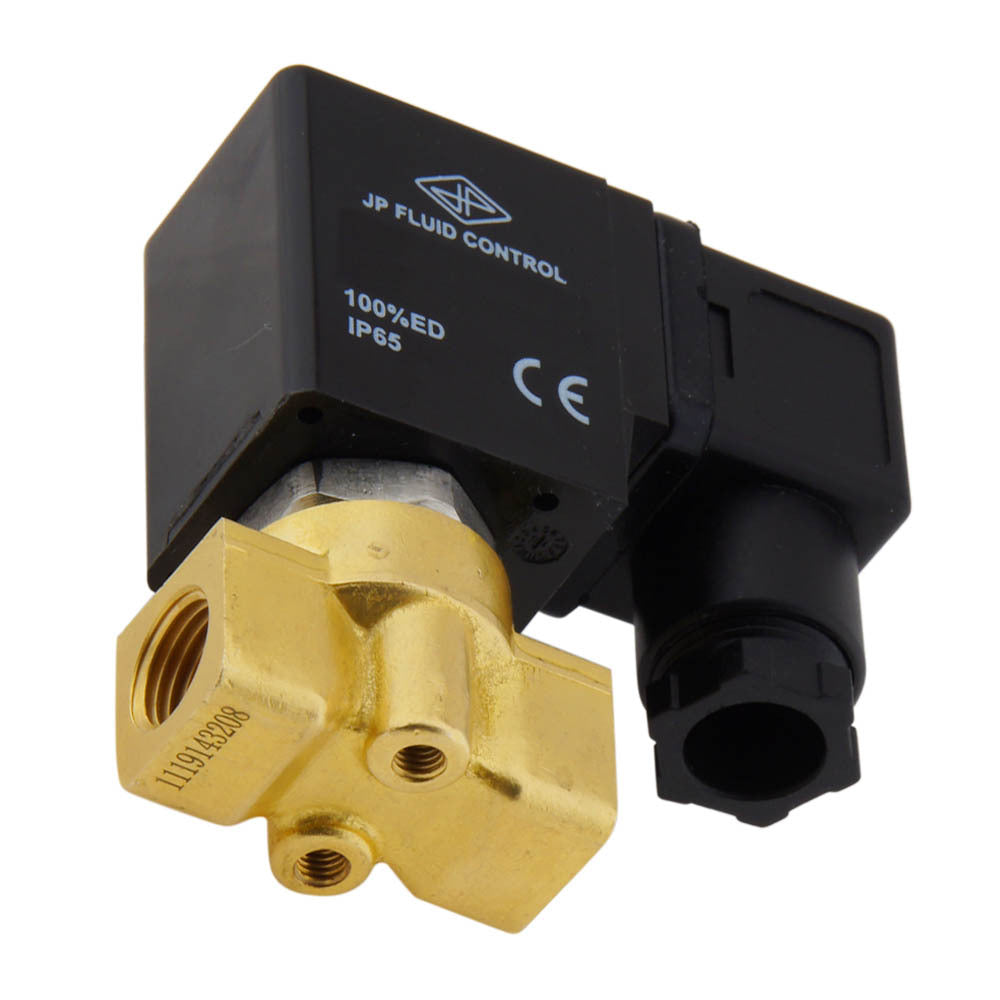

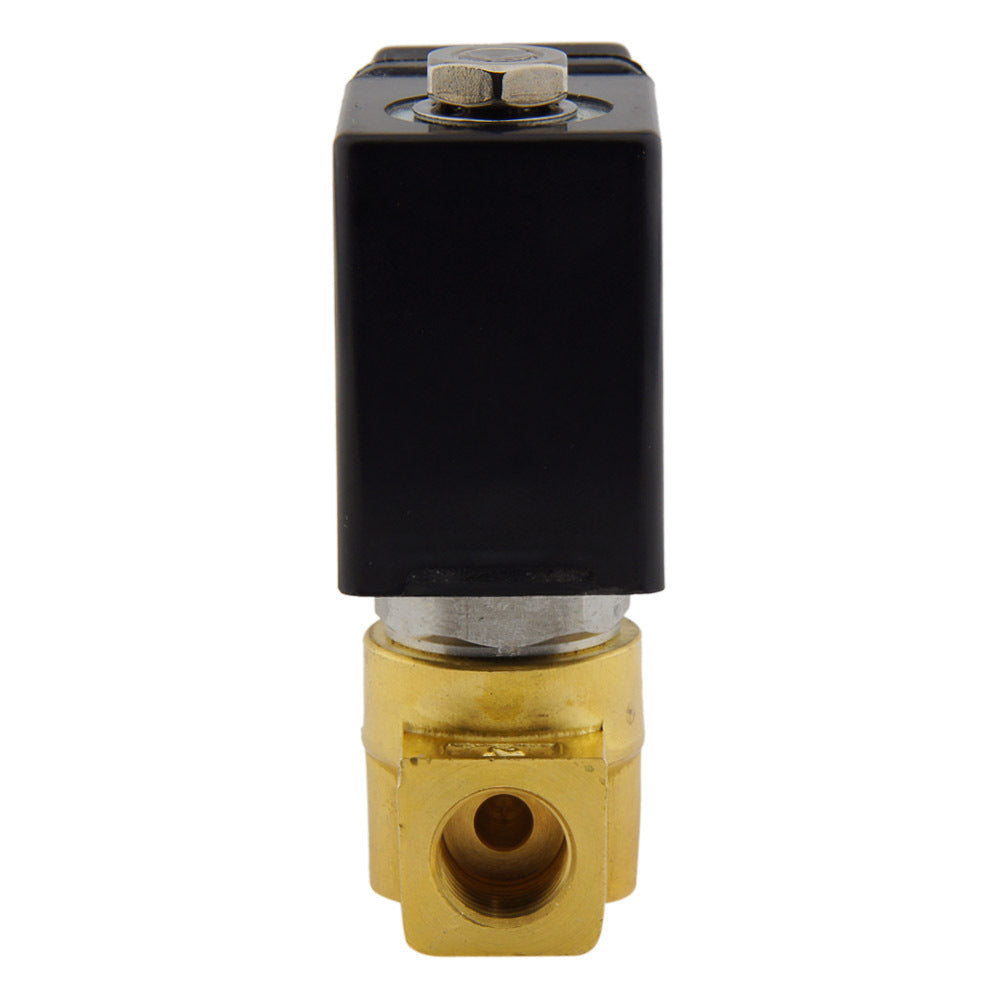

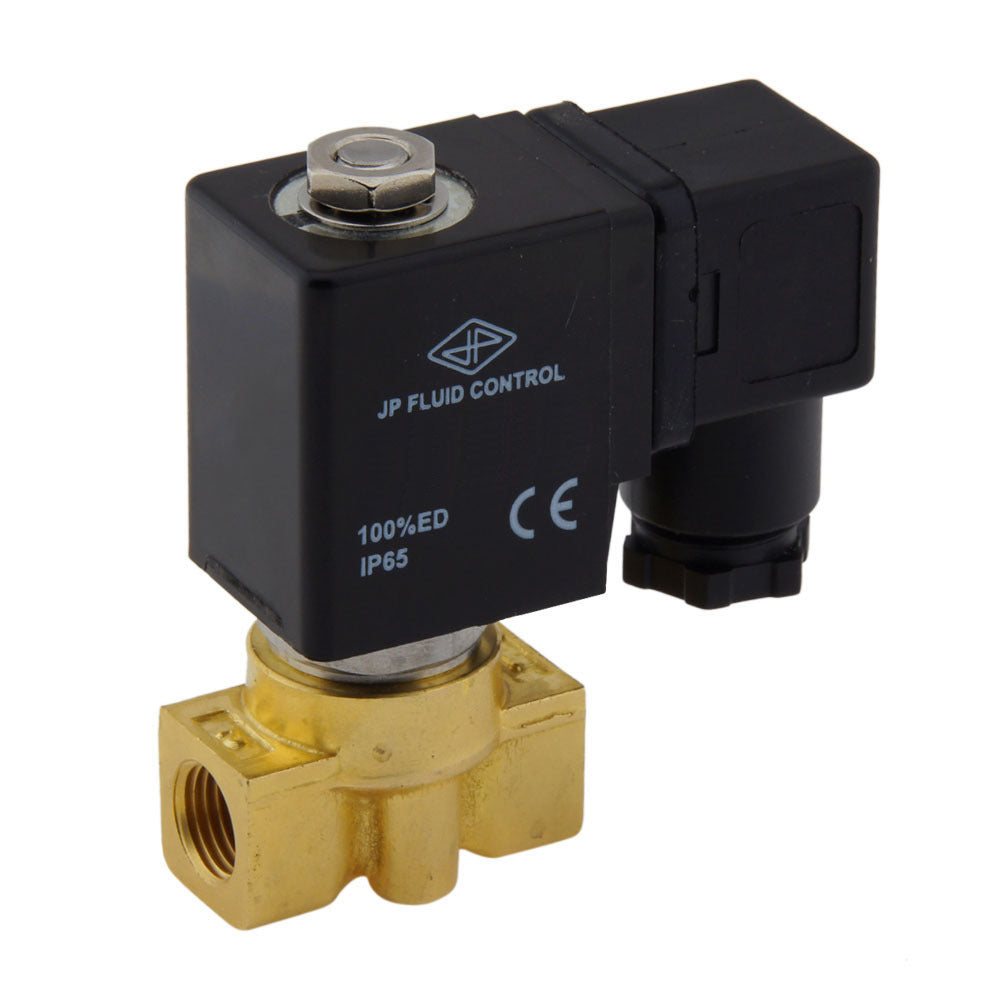

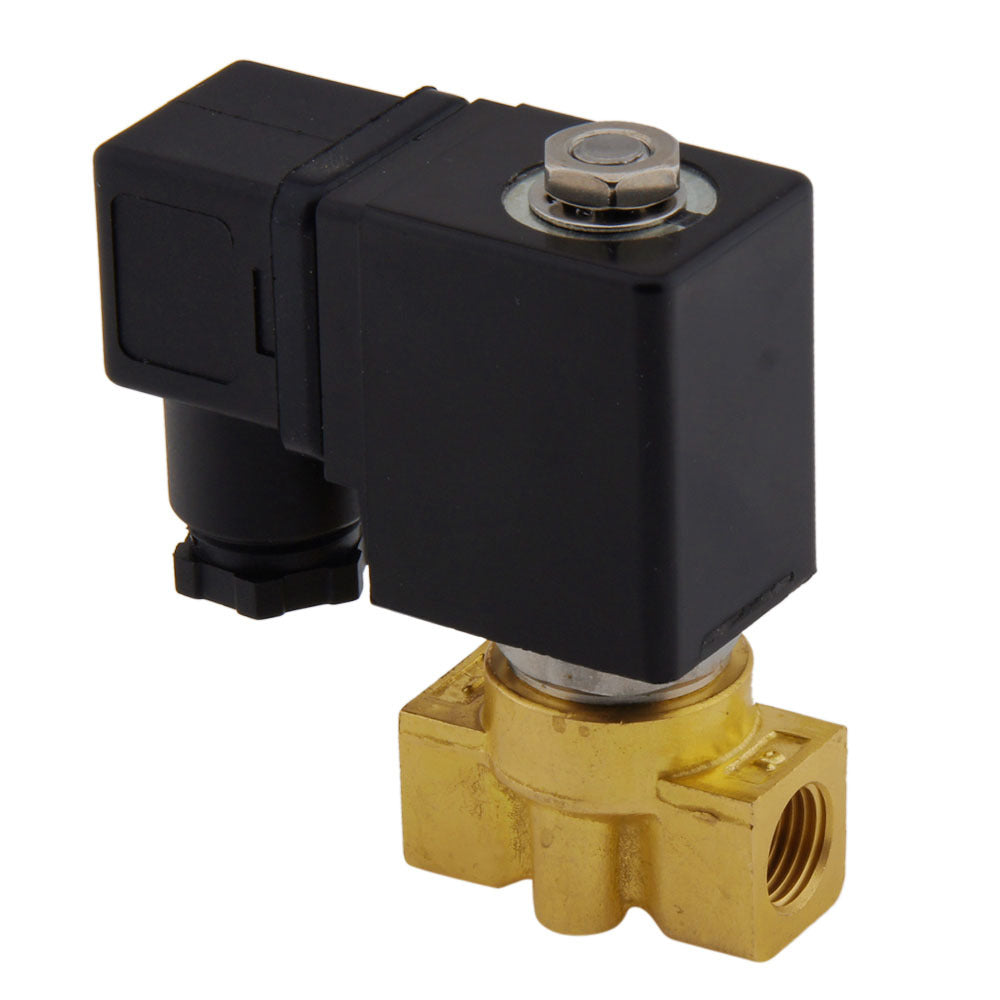

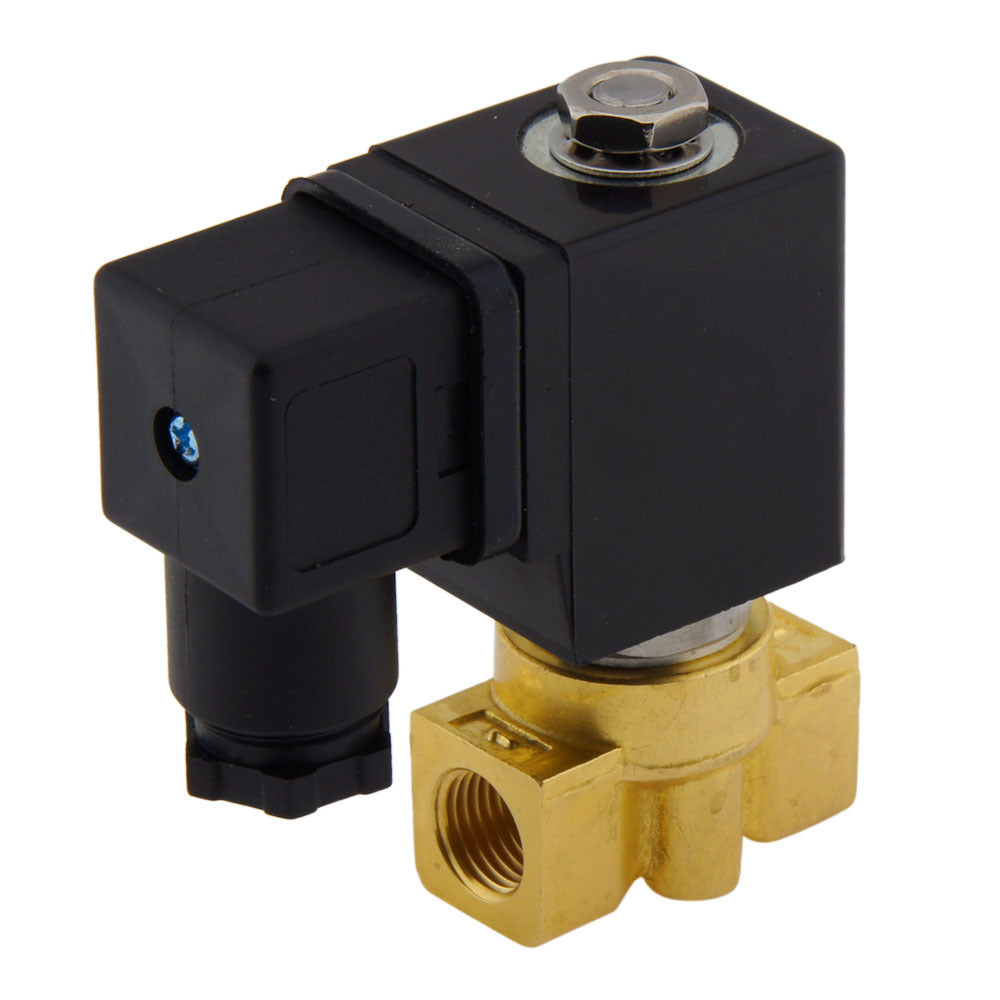

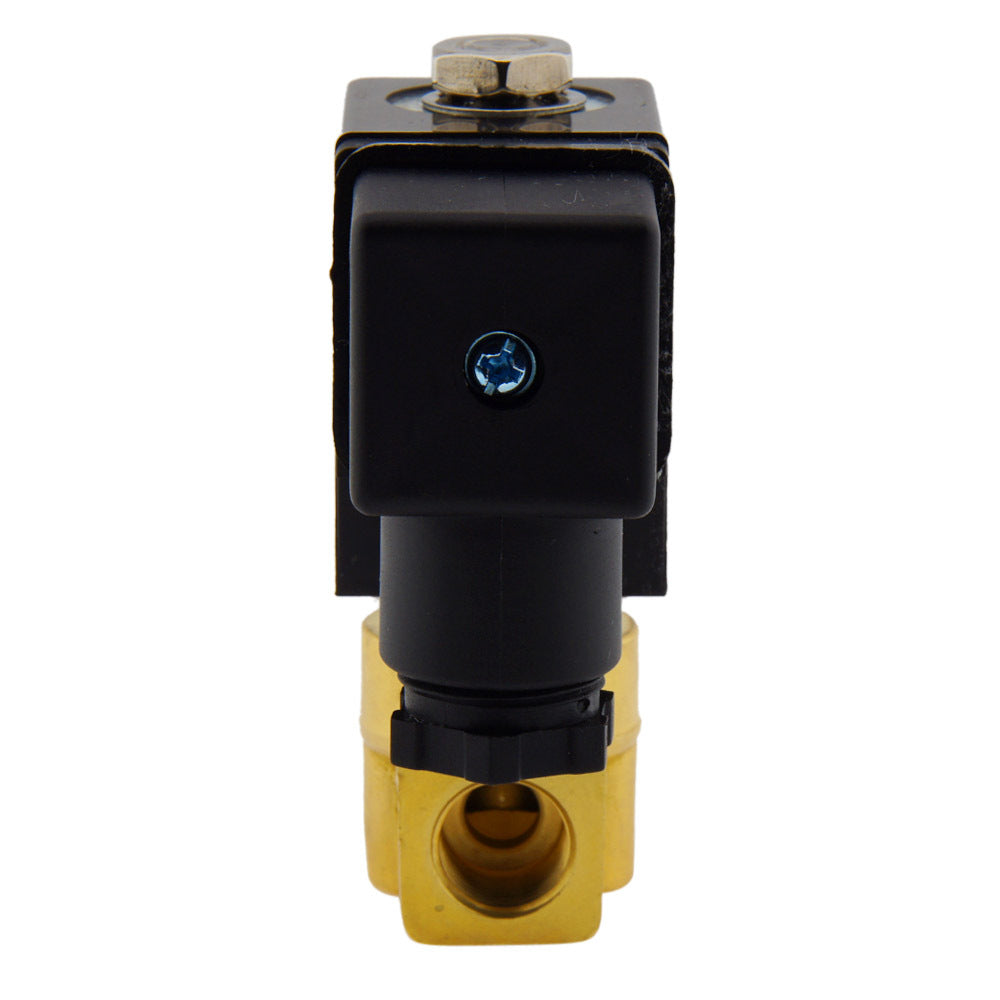

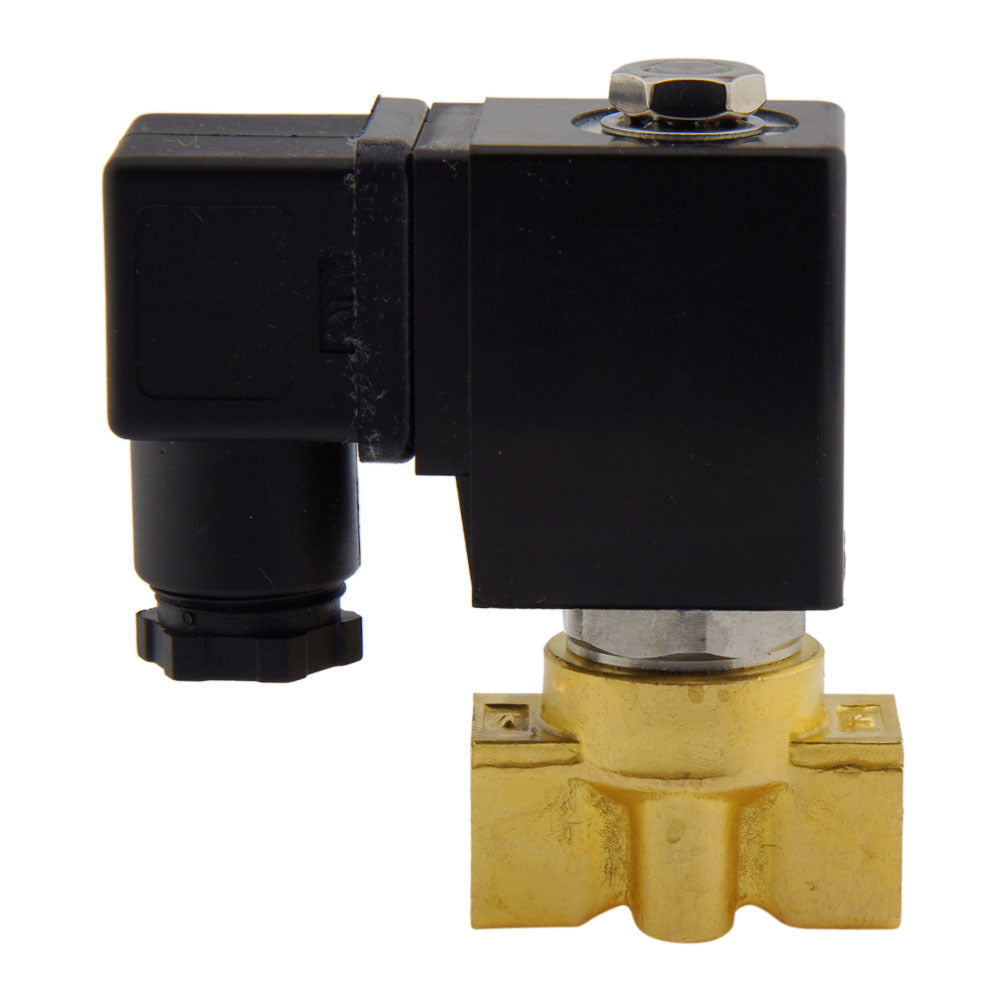

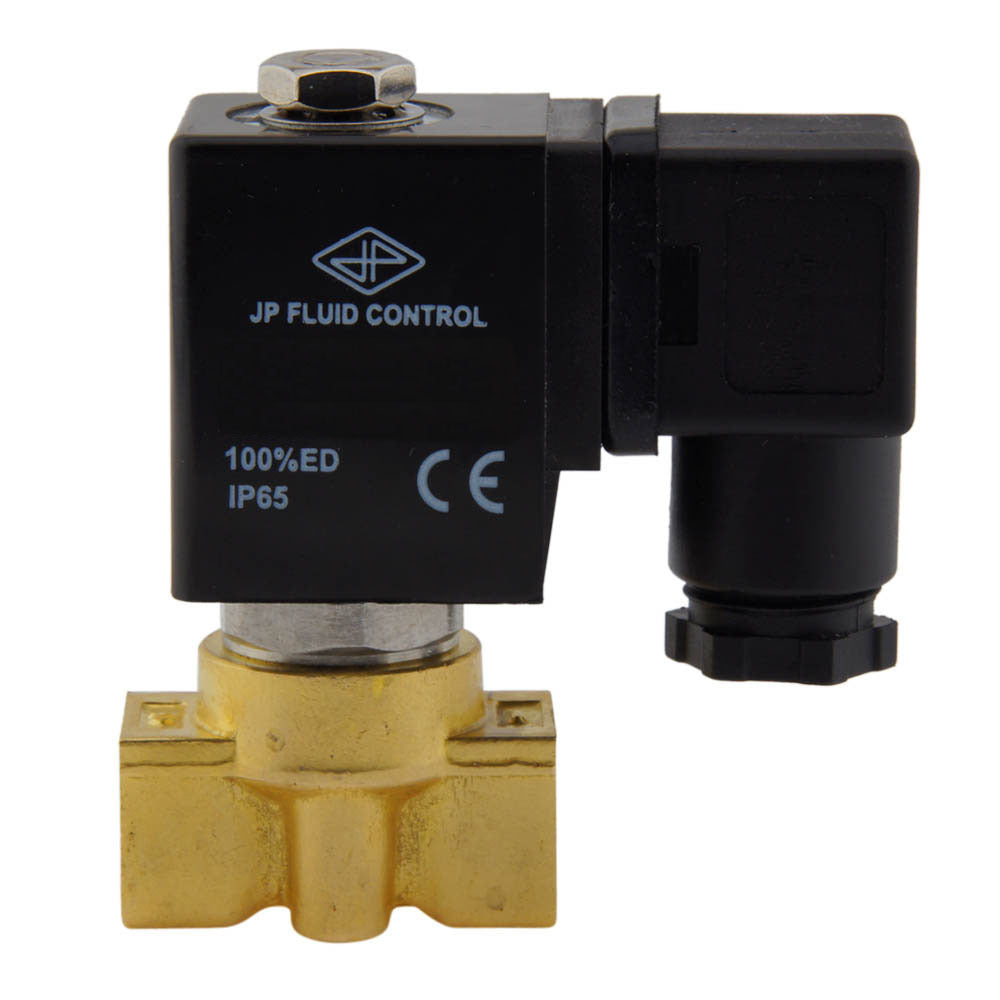

JP Fluid Control 2-weg magneetventiel (type HP-DA) met G 1/4 inch draad en een 24 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en het ventiel is direct gestuurd, dus er is geen drukverschil nodig. Geschikt voor een maximale temperatuur van 130°C en voor een drukbereik van 0 - 100 bar. Behuizing van messing met een teflon (PTFE) afdichting en een 1 mm doorlaat. De Kv-waarde is 0.03 m3/h (0.5 l/min bij dp = 1 bar water).

De harde PTFE-afdichting dicht slechter af dan FKM of EPDM. Kies FKM indien mogelijk of zorg ervoor dat het drukverschil groter is dan 4 bar (60 psi).

Bekijk alle
Normale prijs
€58.31
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€48.19
excl BTW

Op voorraad +50 dagen Op aanvraag Op aanvraag
Voor een grotere hoeveelheid dan 39 van het product HP-DA014B010P-024AC, zal de levertijd van de bestelling met 50 dagen toenemen. Het artikel is niet online beschikbaar in de door u gekozen hoeveelheid, er zijn 73 artikelen beschikbaar voor online bestelling. Voor grotere hoeveelheden, neem contact met ons op door te mailen met support@tameson.com om de leveringstermijn op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.

Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Accessoires

Dit is een JP Fluid Control direct gestuurd 2-weg magneetventiel met G 1/4 inch schroefdraad en een 24 V AC spoel. Het ventiel heeft een behuizing van messing met een teflon (PTFE) afdichting en een doorlaat van 1 mm. De circuitfunctie van het magneetventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning op staat.
Het ventiel is geschikt voor drukken van 0 - 100 bar en is geschikt tot een maximale temperatuur van 130°C. Het ventiel heeft een Kv-waarde van 0.03 m3/h, wat zich vertaalt in een debiet van 0.5 l/min bij een drukverschil van 1 bar (voor water). Voor eenvoudige toepassingen is het vaak voldoende om een ventiel te selecteren op basis van de schroefdraadmaat en doorlaatdiameter. Gebruik voor een nauwkeurigere maatvoering de Kv-waarde met onze gebruiksvriendelijke Kv-waarde calculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicaliën. Raadpleeg onze chemische weerstandstabel om de compatibiliteit van de behuizing en de afdichtingen met het medium te verifiëren. Het ventiel heeft een IP65-classificatie indien correct aangesloten.

Voordelen:

  • Geschikt voor hoge drukken tot 100 bar
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere typen afsluiters
  • Geleverd inclusief spoel en connector
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • De harde PTFE-afdichting dicht slechter af dan FKM of EPDM. Kies FKM indien mogelijk of zorg ervoor dat het drukverschil groter is dan 4 bar (60 psi).
  • Magneetkleppen zijn erg gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetkleppen gebruiken energie als ze worden geactiveerd en de spoel kan heet worden. Om de warmte af te voeren wordt het aanbevolen om de installatieomgeving goed te ventileren

HP-DA serie

De HP-DA is een direct gestuurd, normaal gesloten 2/2-weg magneetventiel, speciaal ontworpen voor hogedruktoepassingen. De magneetventielen hebben een doorlaat van 3 mm, werken vanaf 0 bar en zijn geschikt voor zeer kleine stroomsnelheden. De behuizing is gemaakt van messing of roestvrij staal met een NBR-, PTFE- of FKM-afdichting. De HP-DA magneetventielen zijn compatibel met alle spoelen uit de CS3 serie.
De ventielen zijn op aanvraag leverbaar met BSP of NPT schroefdraad.
