Referentie: DF-SA100S250E-024DC
Merk: JP Fluid Control

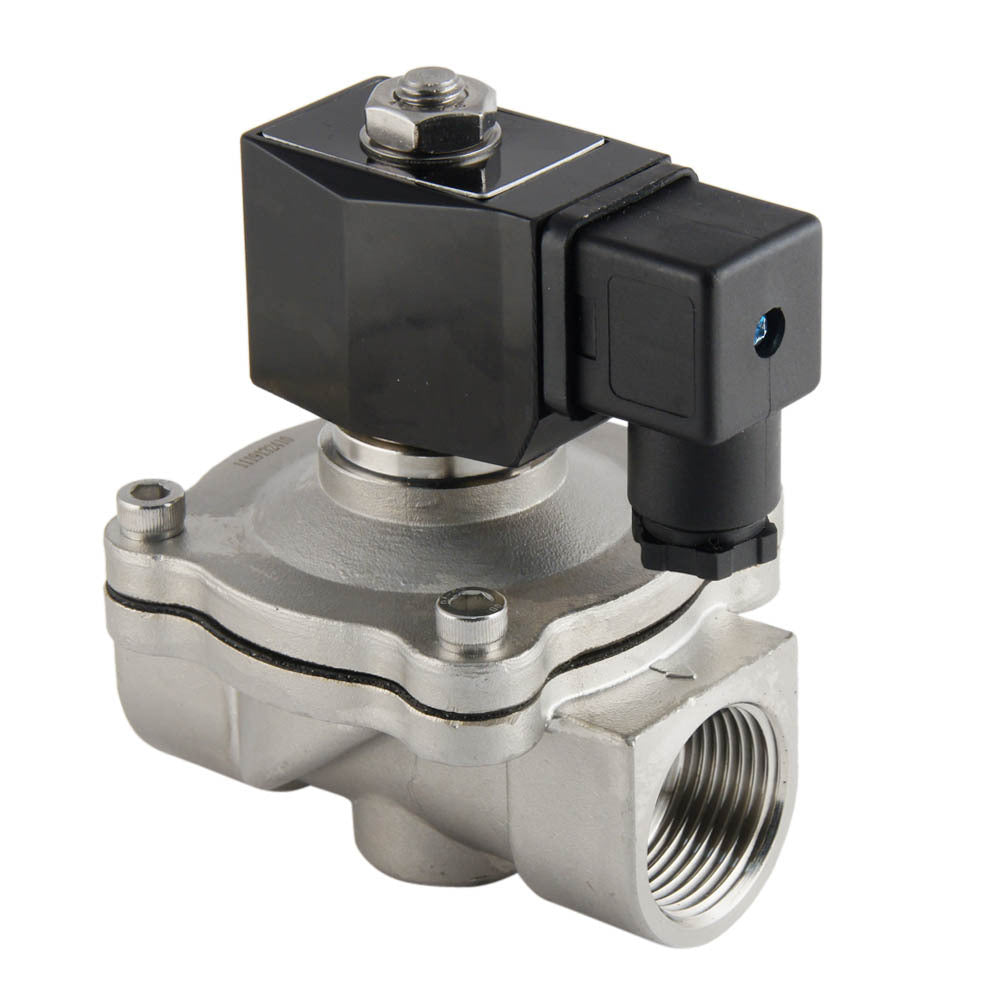

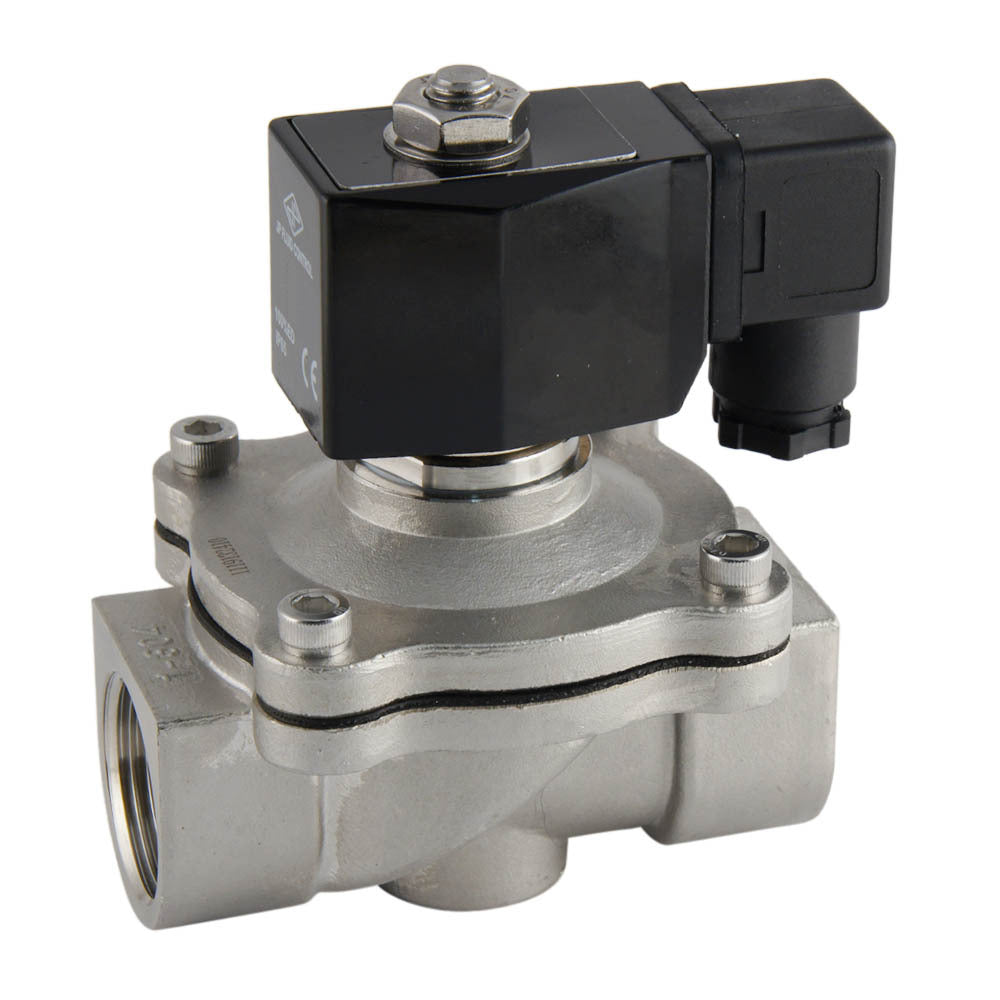

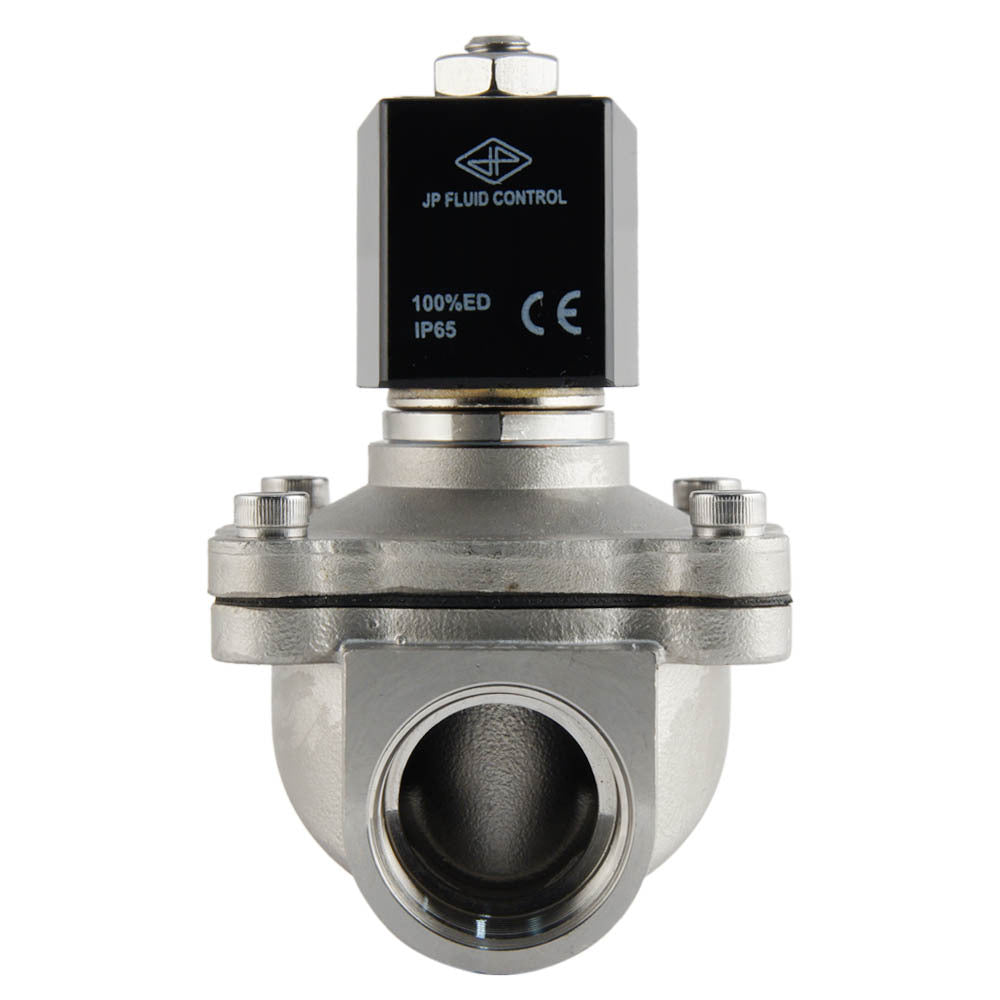

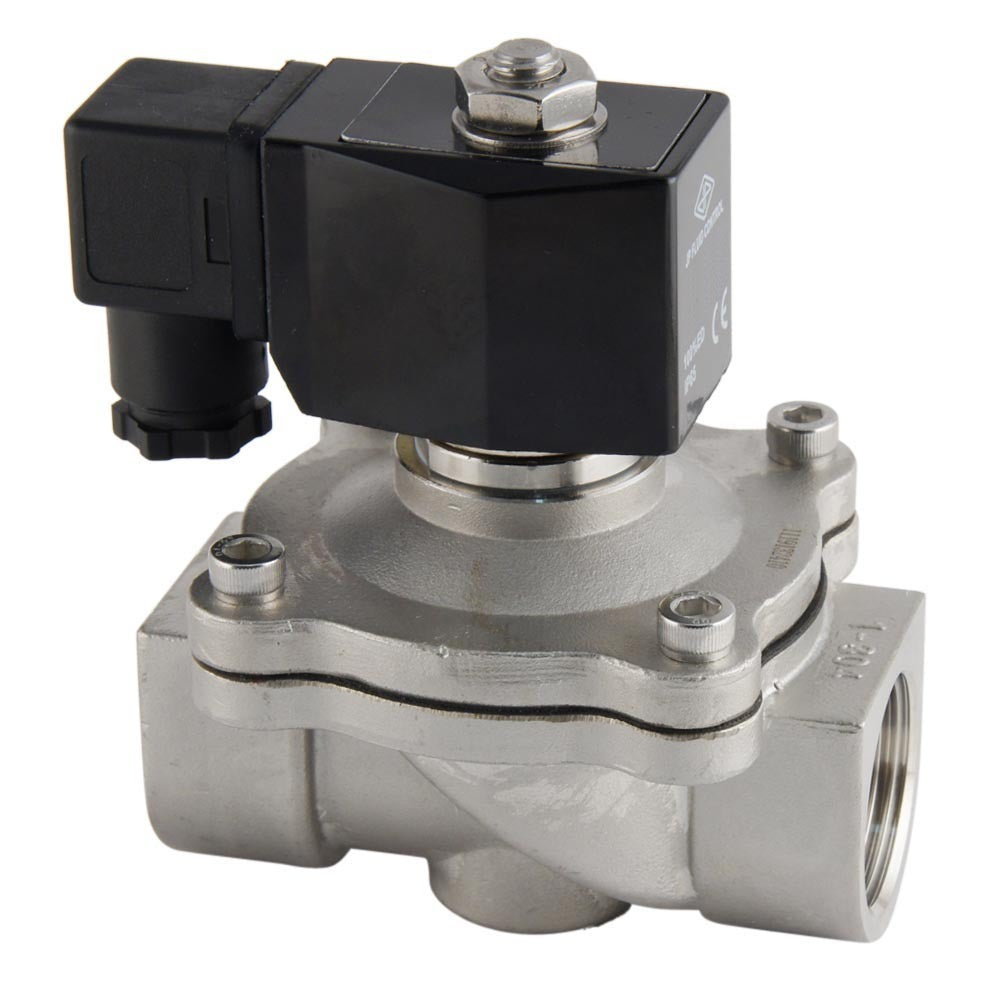

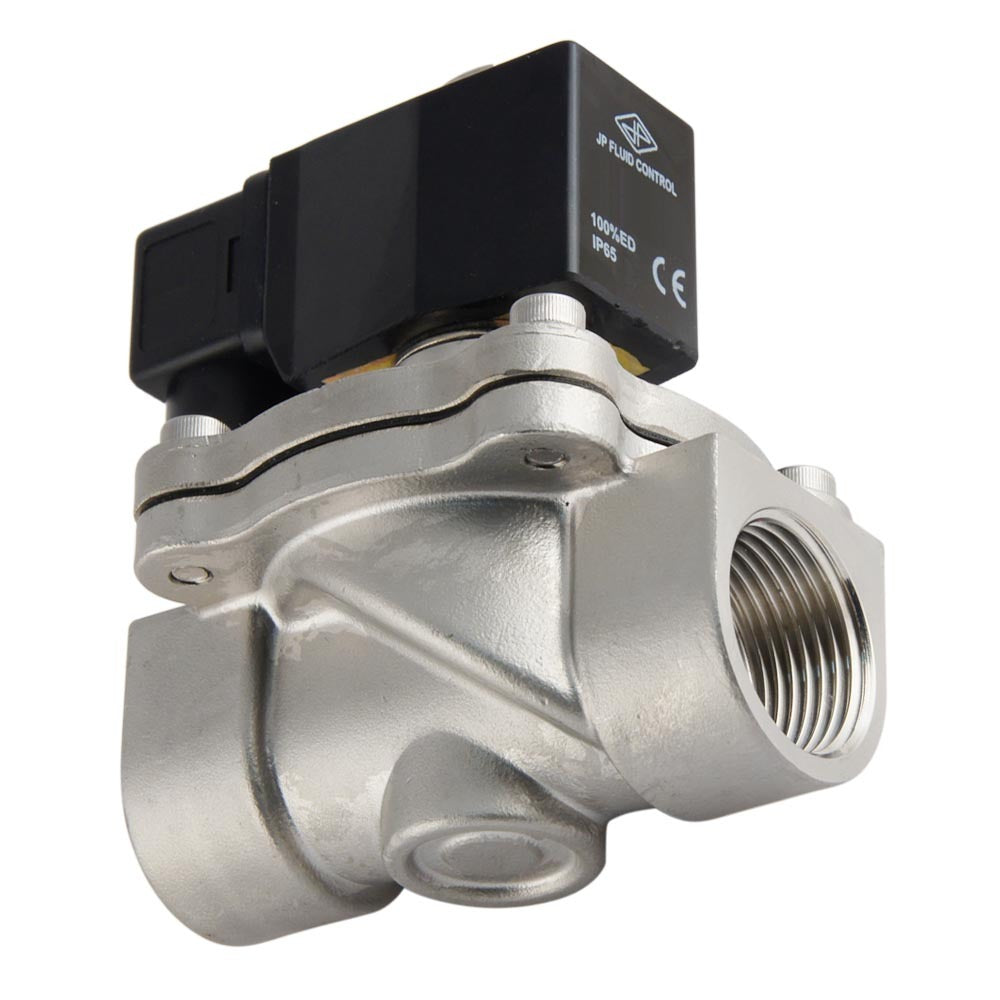

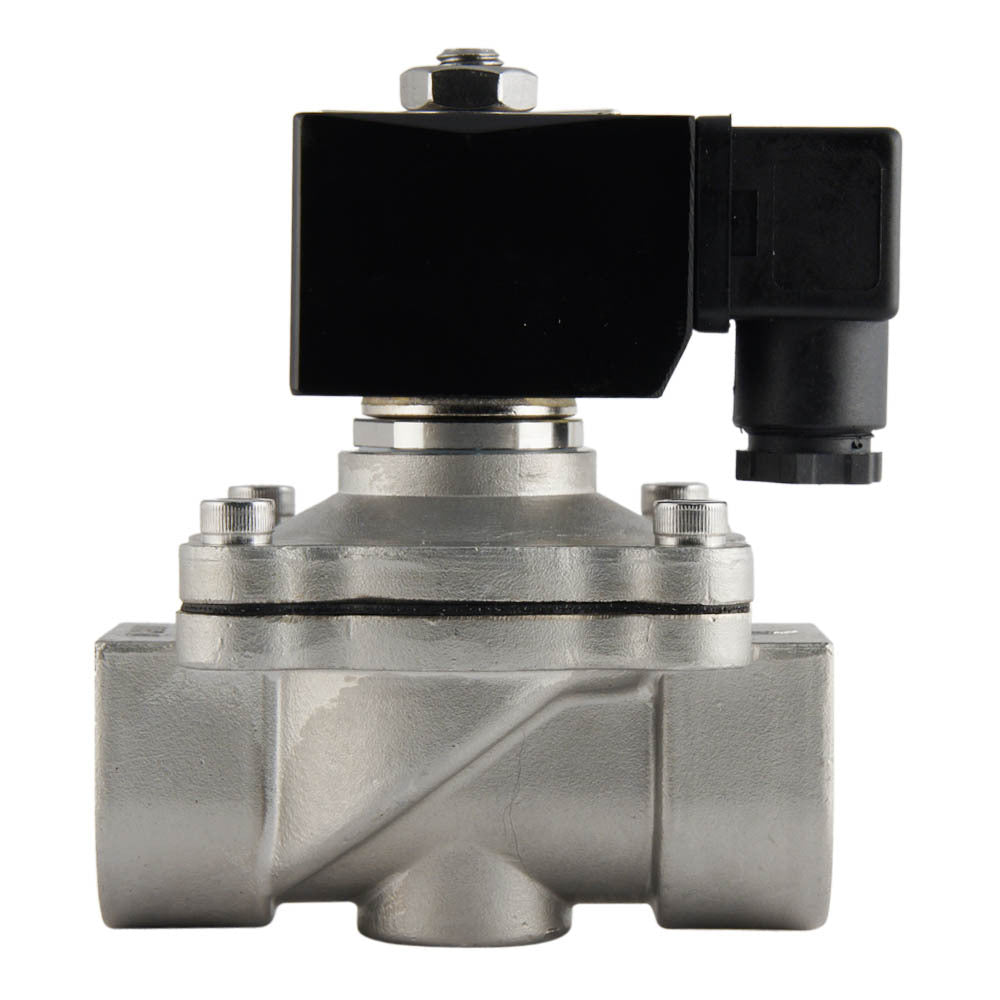

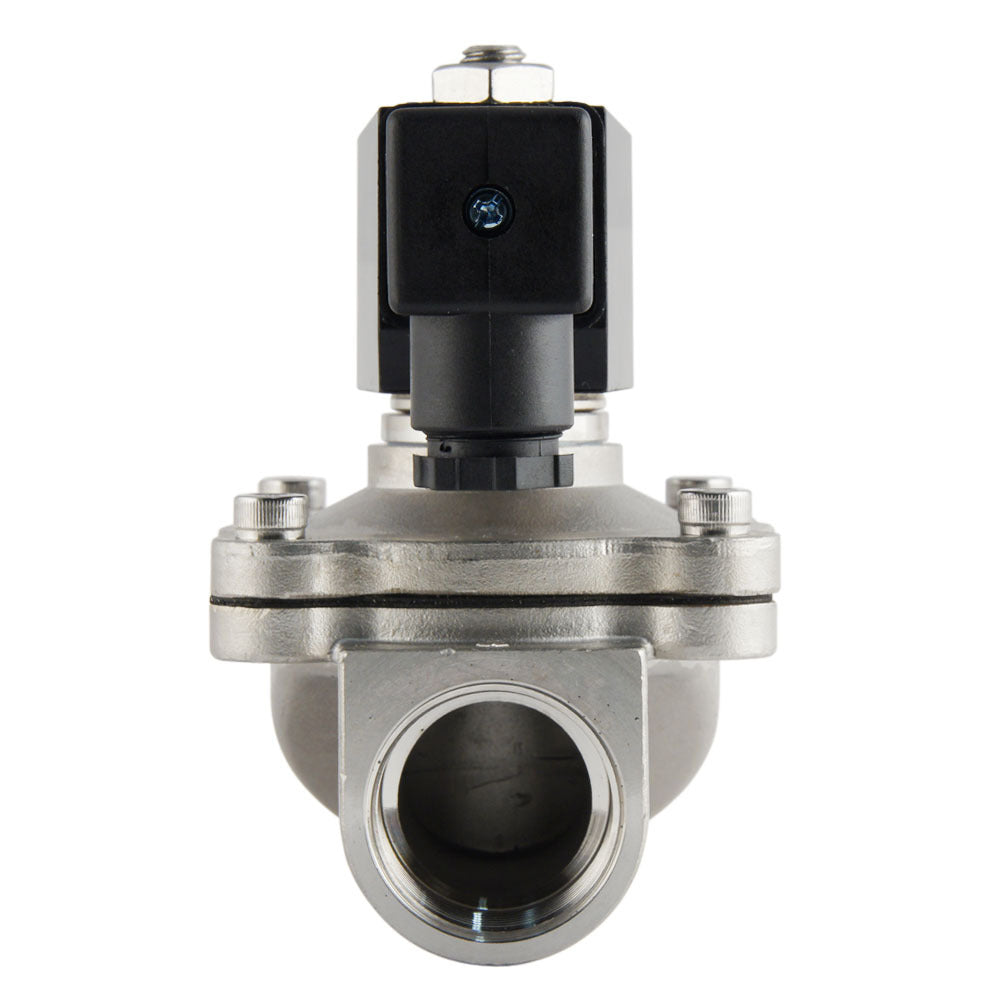

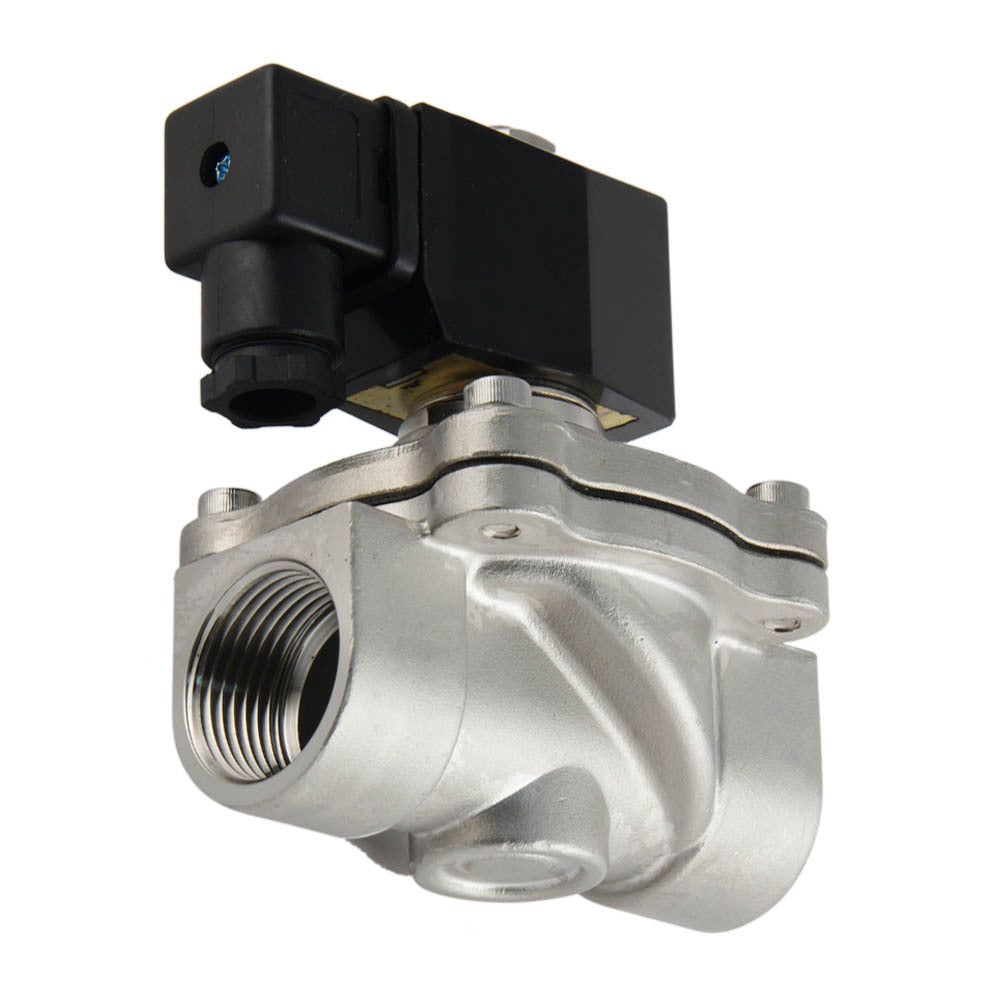

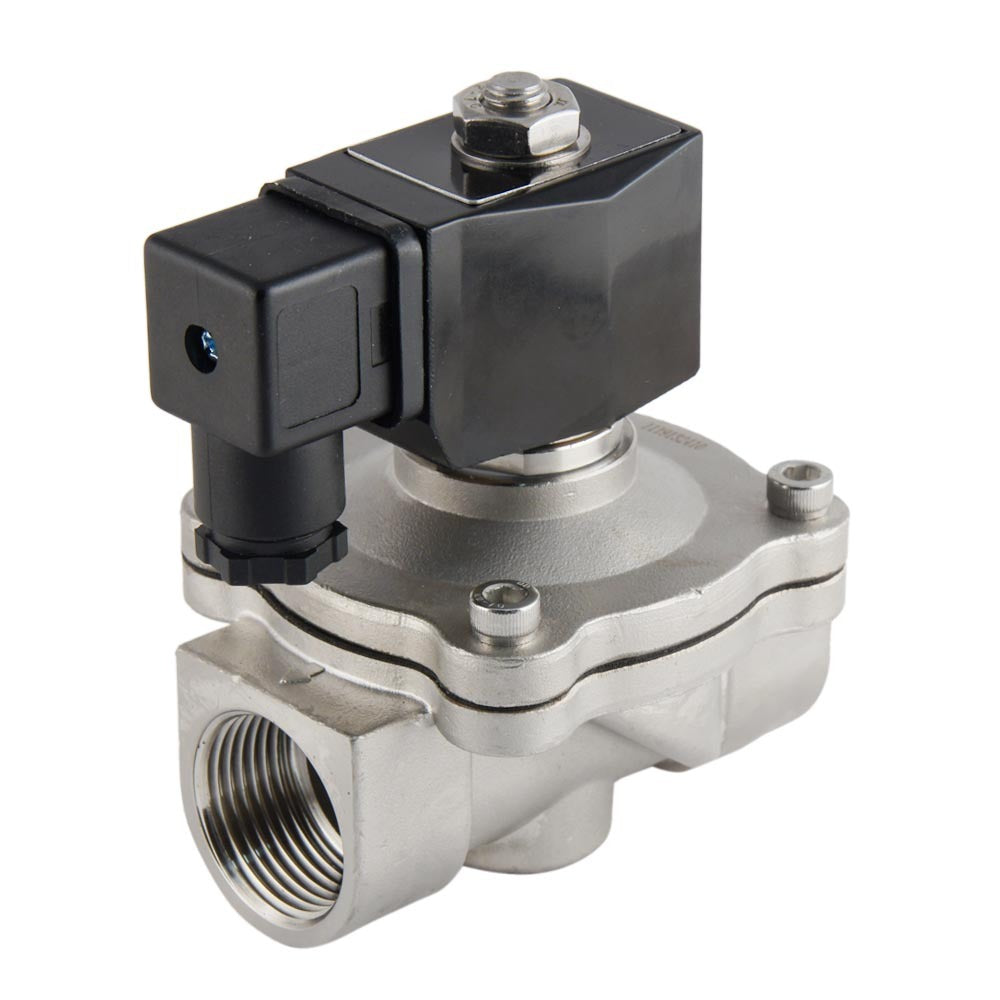

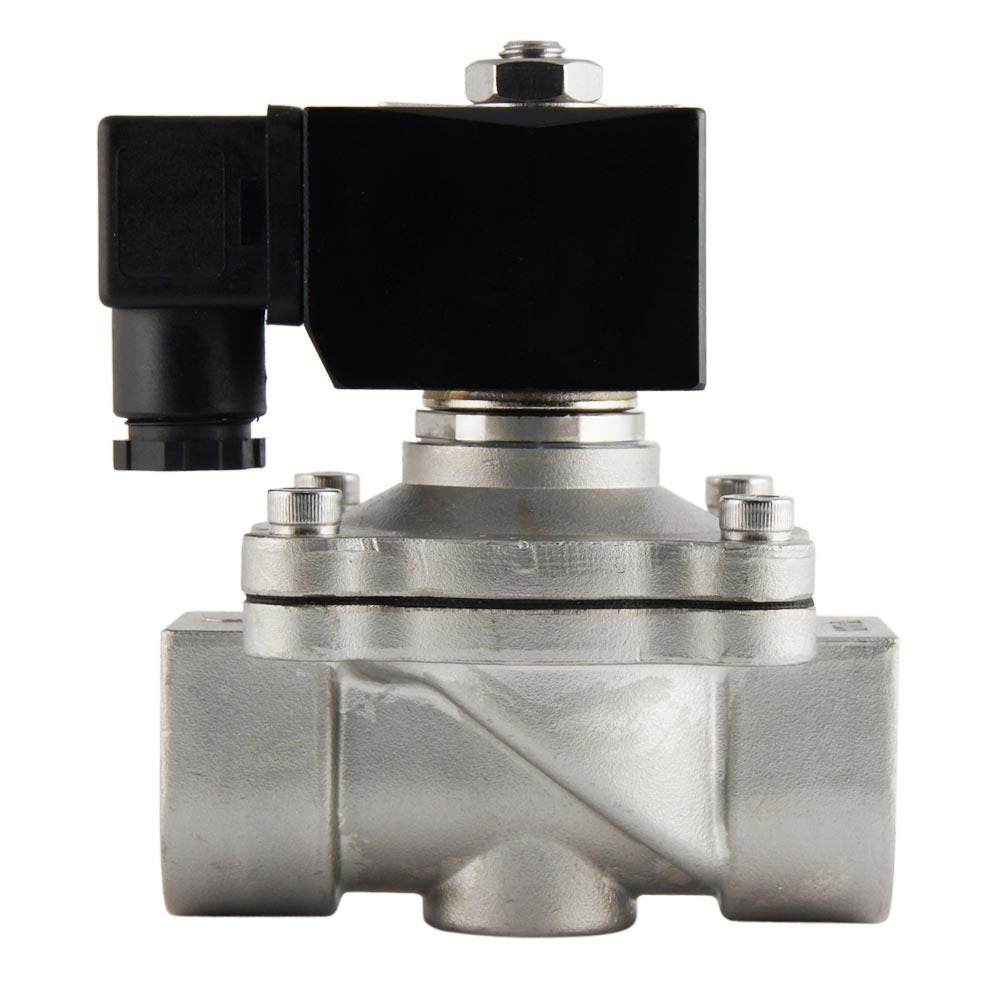

JP Fluid Control 2-weg magneetventiel (type DF-SA) met G 1 inch schroefdraad en een 24 V DC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en semi-direct werkend, zodat geen drukverschil vereist is. Geschikt voor een maximale mediatemperatuur van 120 °C (248 °F) en een drukbereik van 0 - 6 bar (0 - 87 psi). Behuizing van RVS met EPDM afdichting en een doorlaat van 25 mm. De Kv-waarde bedraagt 10,24 m3/h (170,7 l/min bij dp=1 bar water).

Bekijk alle
Normale prijs
€207.43
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€171.43
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Verwacht voor orders boven 27 een langere levertijd van 0 dagen. Maximaal 804 artikelen beschikbaar voor online bestelling. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een JP Fluid Control semi-direct gestuurd 2-weg magneetventiel met G 1 inch schroefdraad en een 24 V DC spoel. De klep heeft een roestvrijstalen behuizing met EPDM afdichting en een doorlaat van 25 mm (ongeveer 1 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 0 - 6 bar (0 - 87 psi) en een maximumtemperatuur van 120° C (248° F). De klep heeft een Kv-waarde van 10,24 m3/h, wat neerkomt op een debiet van 170,7 l/min bij een differentiële druk van 1 bar (voor water). In imperiale eenheden: Cv = 11,84, dat betekent 11,84 GPM bij 1 psi drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicaliën, maar is slecht bestand tegen oliën en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
  • Geleverd inclusief spoel en connector
  • Semi-direct gestuurde kleppen werken vanaf 0 bar, waardoor ze geschikt zijn voor lagedruk- of zwaartekrachtgevoede systemen, circulerende gesloten circuits of zelfs vacuümsystemen
  • EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicaliën
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • EPDM is niet geschikt voor oliën en vetten
  • Als uw drukverschil altijd hoger is dan 0,5 bar, kan een indirect bediende magneetklep een alternatief zijn met een betere energie-efficiëntie en lagere totale kosten
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

DF-SA serie

De DF-SA is een semi-direct gestuurde 2/2-weg magneetklep (normaal gesloten). De klep heeft een opening van 16 mm tot 25 mm. De DF-SA serie werkt vanaf 0 bar en is geschikt voor middelgrote debieten. De behuizing is verkrijgbaar in messing of RVS met een NBR, EPDM of FKM dichting. De DF-SA magneetventielen zijn compatibel met de spoelen uit de CS2 (tot 1 inch) en CS8 (vanaf 1-1/4 inch) series.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
