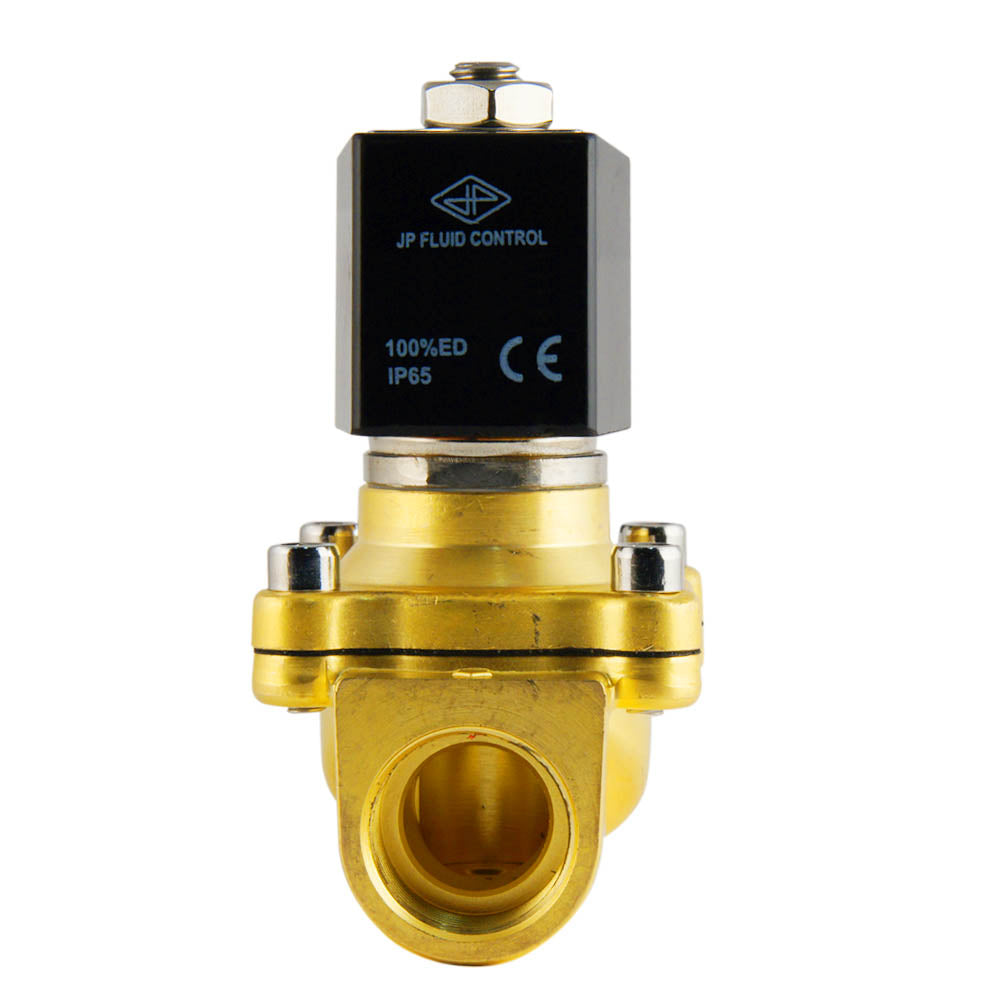

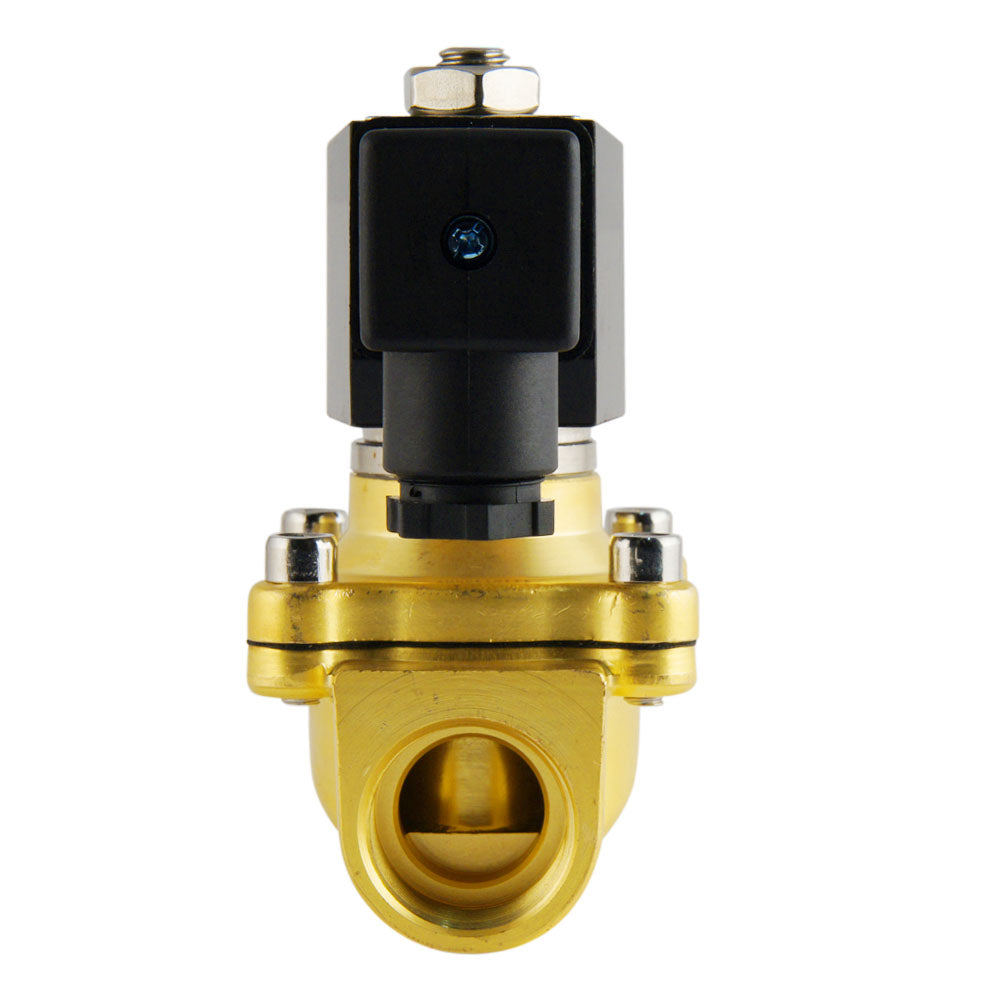

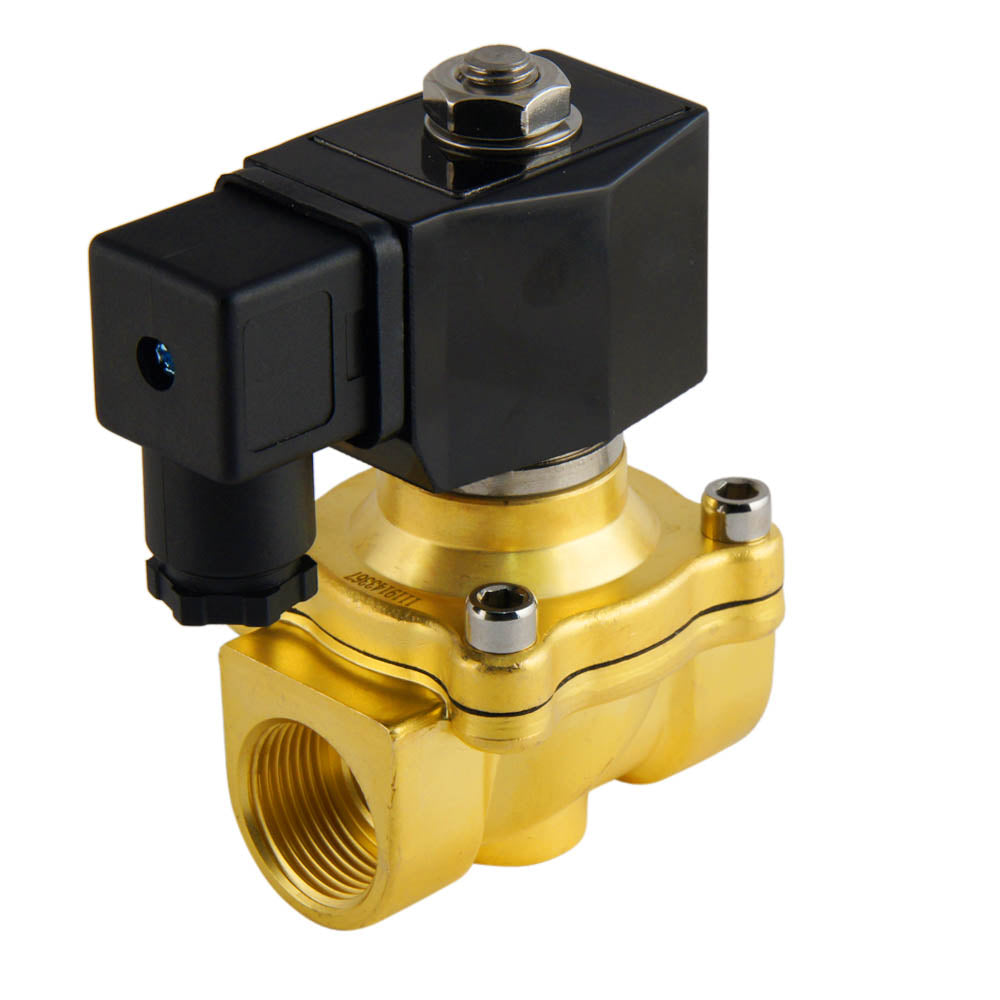

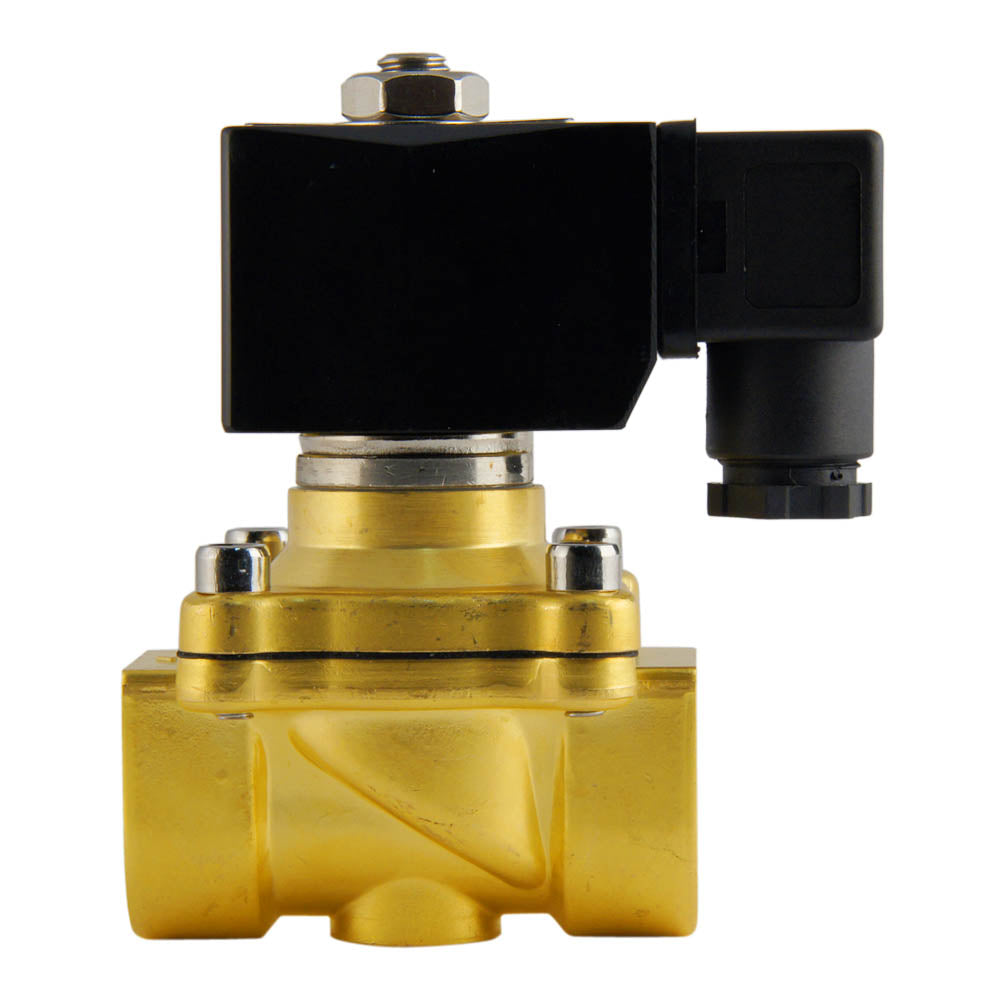

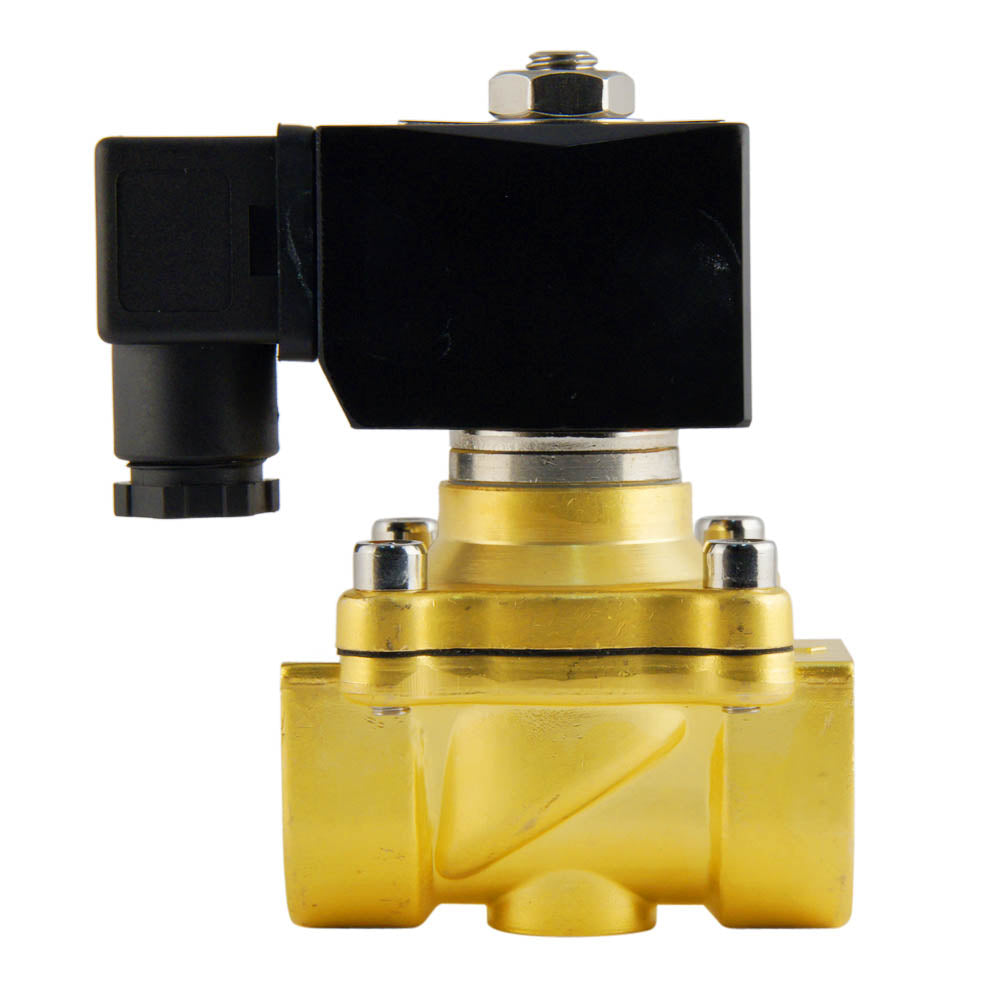

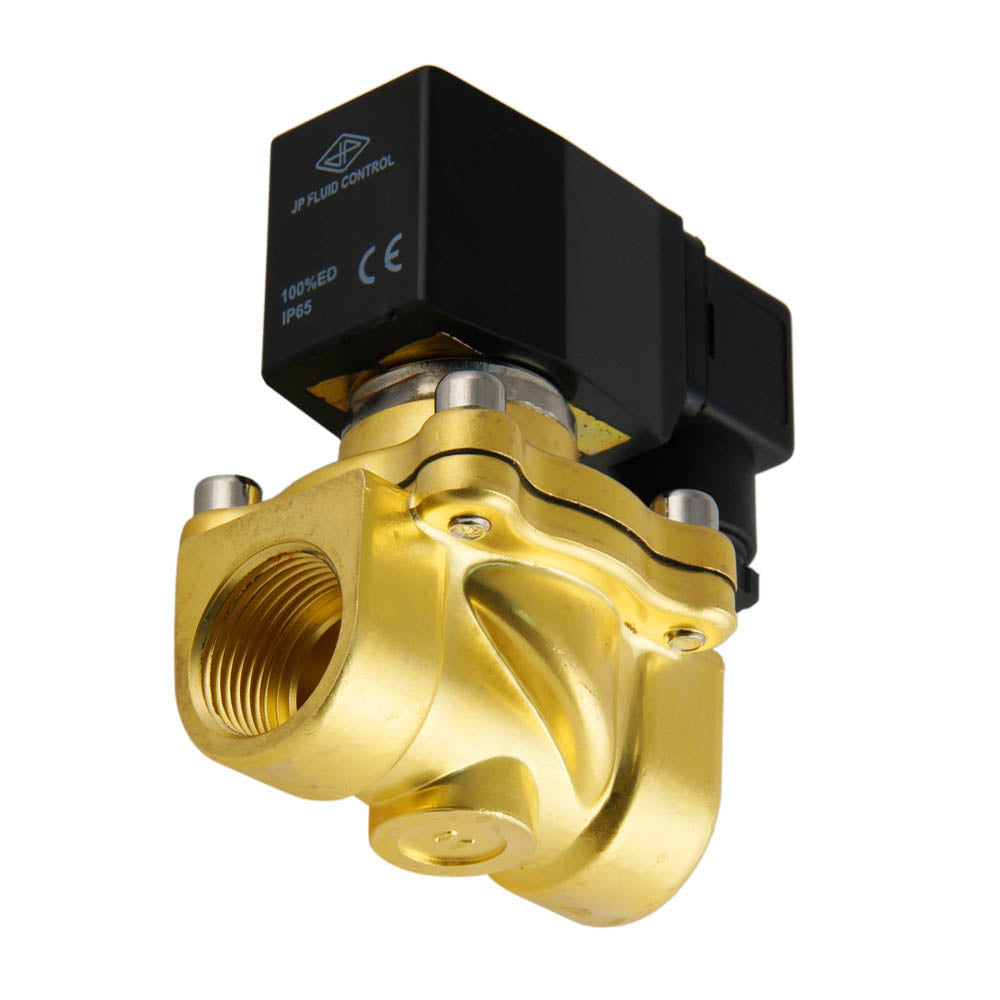

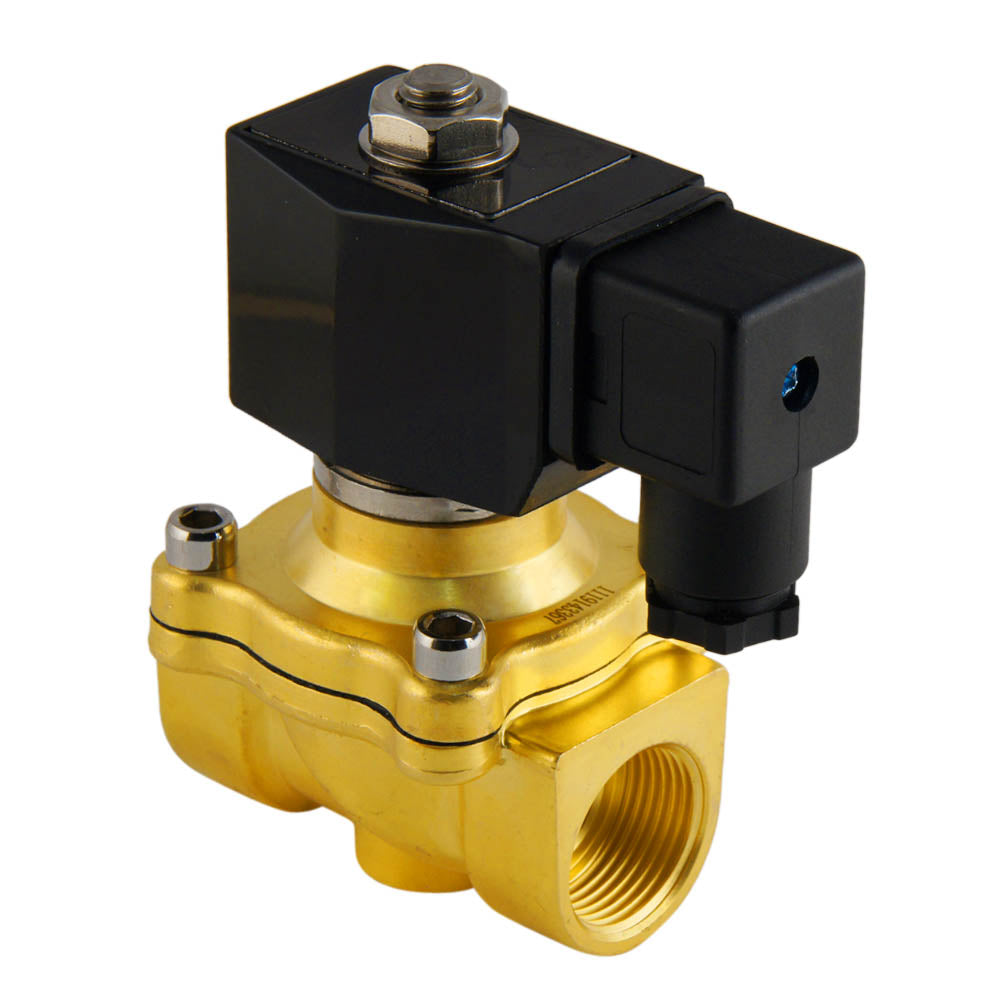

Magneetventiel DF-SA 3/4'' messing EPDM 0-6bar 24V DC
JP Fluid Control 2-weg magneetventiel (type DF-SA) met G 3/4 inch schroefdraad en een 24 V DC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en semi-direct werkend, zodat geen drukverschil vereist is. Geschikt voor een maximale mediatemperatuur van 120 °C (248 °F) en een drukbereik van 0 - 6 bar (0 - 87 psi). Behuizing van messing met een EPDM afdichting en een 20 mm doorlaat. De Kv-waarde is 6,48 m3/u (108,02 l/min bij dp=1 bar water).
- Normale prijs
- €74,79
- Normale prijs
- €61,81
Beschrijving
Dit is een JP Fluid Control semi-direct werkende 2 weg magneetventiel met G 3/4 inch schroefdraad en een 24 V DC spoel. Het ventiel heeft een behuizing van messing met een EPDM afdichting en een doorlaat van 20 mm. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 0 - 6 bar (0 - 87 psi) en een maximumtemperatuur van 120° C (248° F). De klep heeft een Kv-waarde van 6,48 m3/h, wat neerkomt op een debiet van 108,02 l/min bij een differentiele druk van 1 bar (voor water). In imperiale eenheden: Cv = 7,49, wat betekent 7,49 GPM bij 1 PSI drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicalien, maar is slecht bestand tegen olien en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- Semi-direct gestuurde kleppen werken vanaf 0 bar, waardoor ze geschikt zijn voor lagedruk- of zwaartekrachtgevoede systemen, circulerende gesloten circuits of zelfs vacuümsystemen
- EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicalien
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- EPDM is niet geschikt voor olien en vetten
- Als uw drukverschil altijd hoger is dan 0,5 bar, kan een indirect bediende magneetklep een alternatief zijn met een betere energie-efficientie en lagere totale kosten
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
DF-SA serie
De DF-SA is een semi-direct gestuurde 2/2-weg magneetklep (normaal gesloten). De klep heeft een opening van 16 mm tot 25 mm. De DF-SA serie werkt vanaf 0 bar en is geschikt voor middelgrote debieten. De behuizing is verkrijgbaar in messing of RVS met een NBR, EPDM of FKM dichting. De DF-SA magneetventielen zijn compatibel met de spoelen uit de CS2 (tot 1 inch) en CS8 (vanaf 1-1/4 inch) series.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
