Referentie: CP2-120AC
Merk: JP Fluid Control

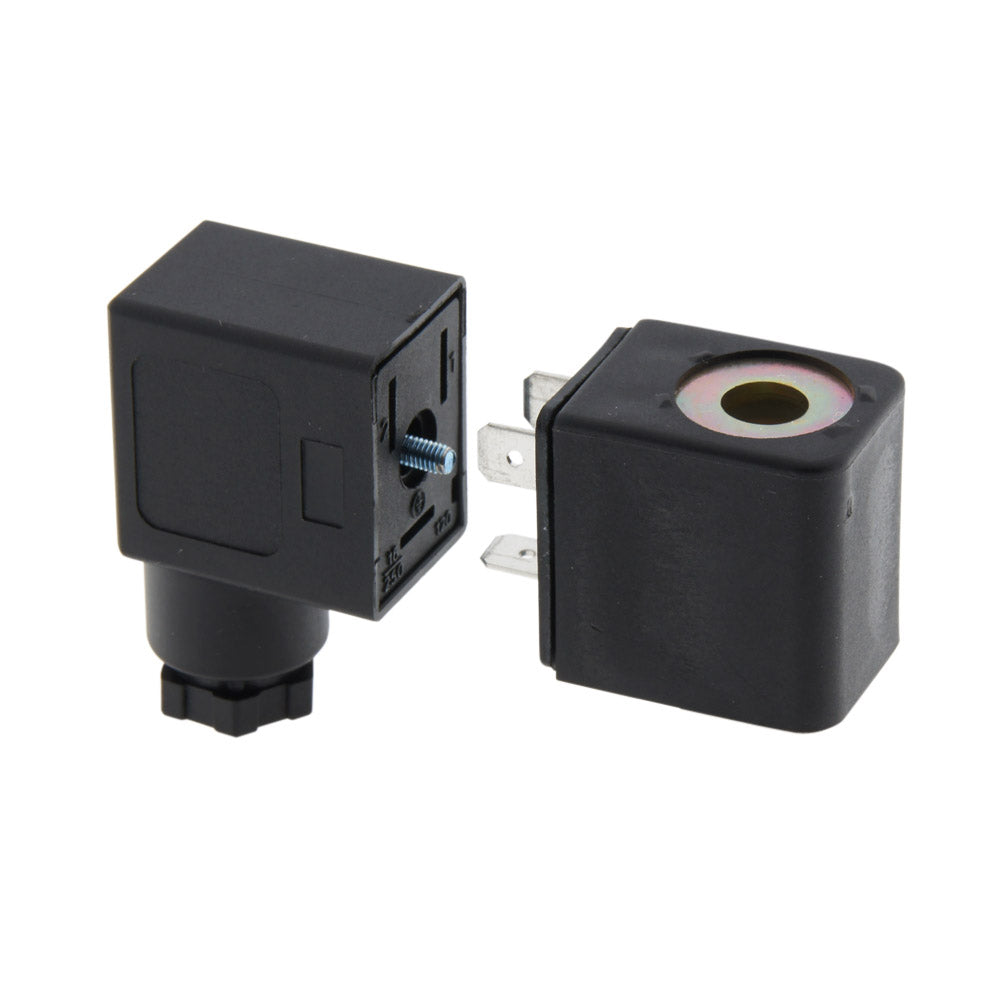

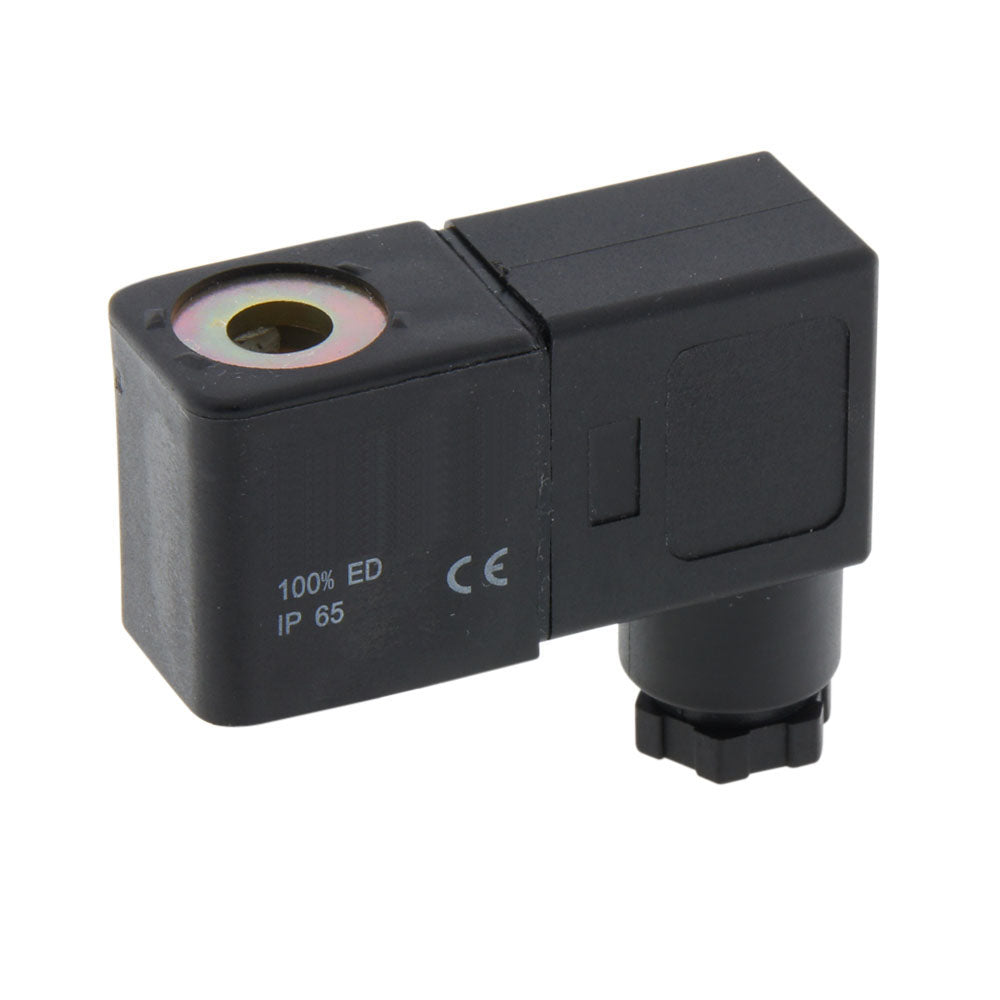

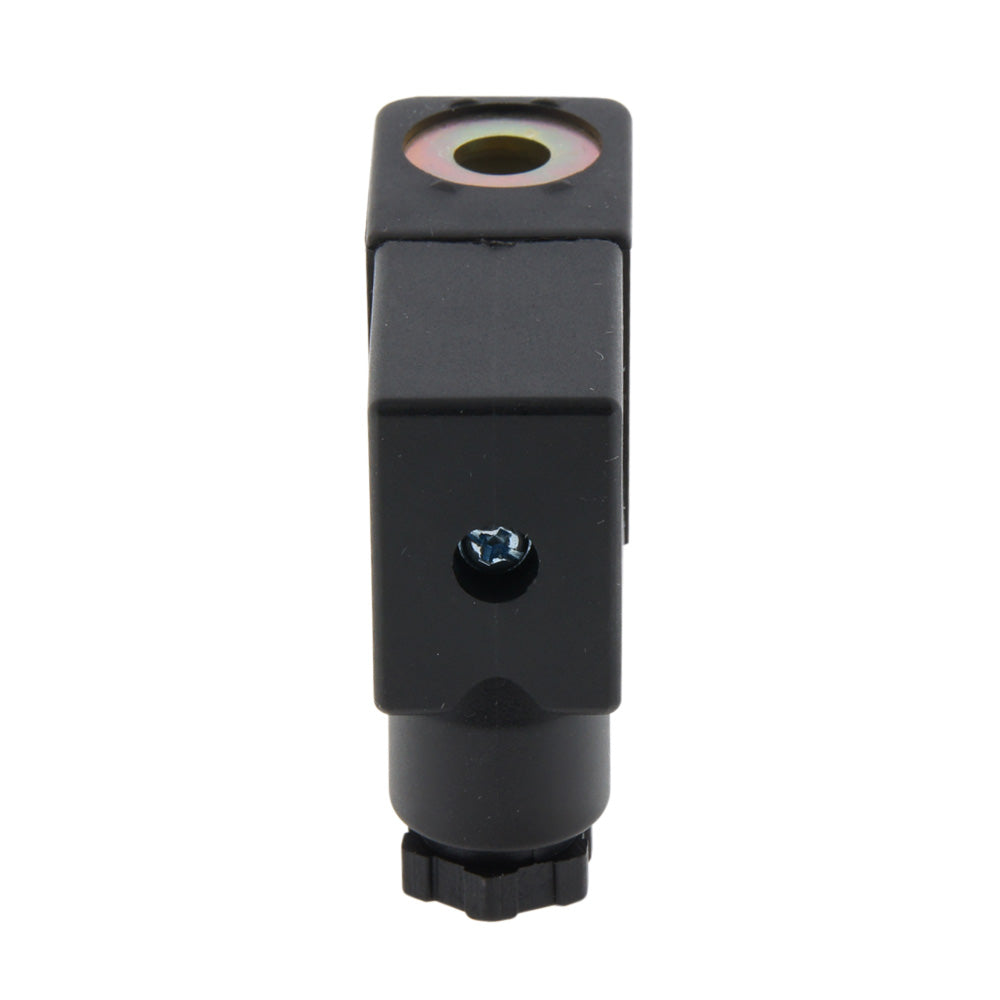

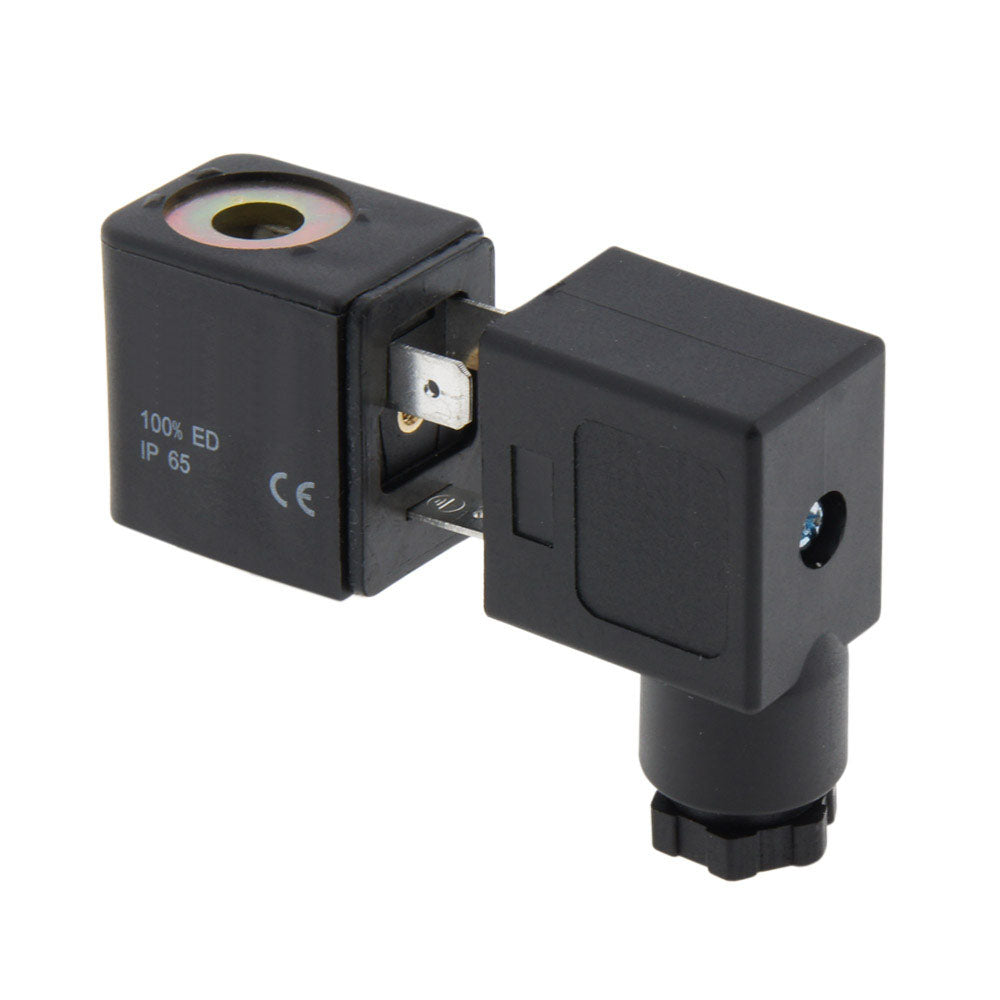

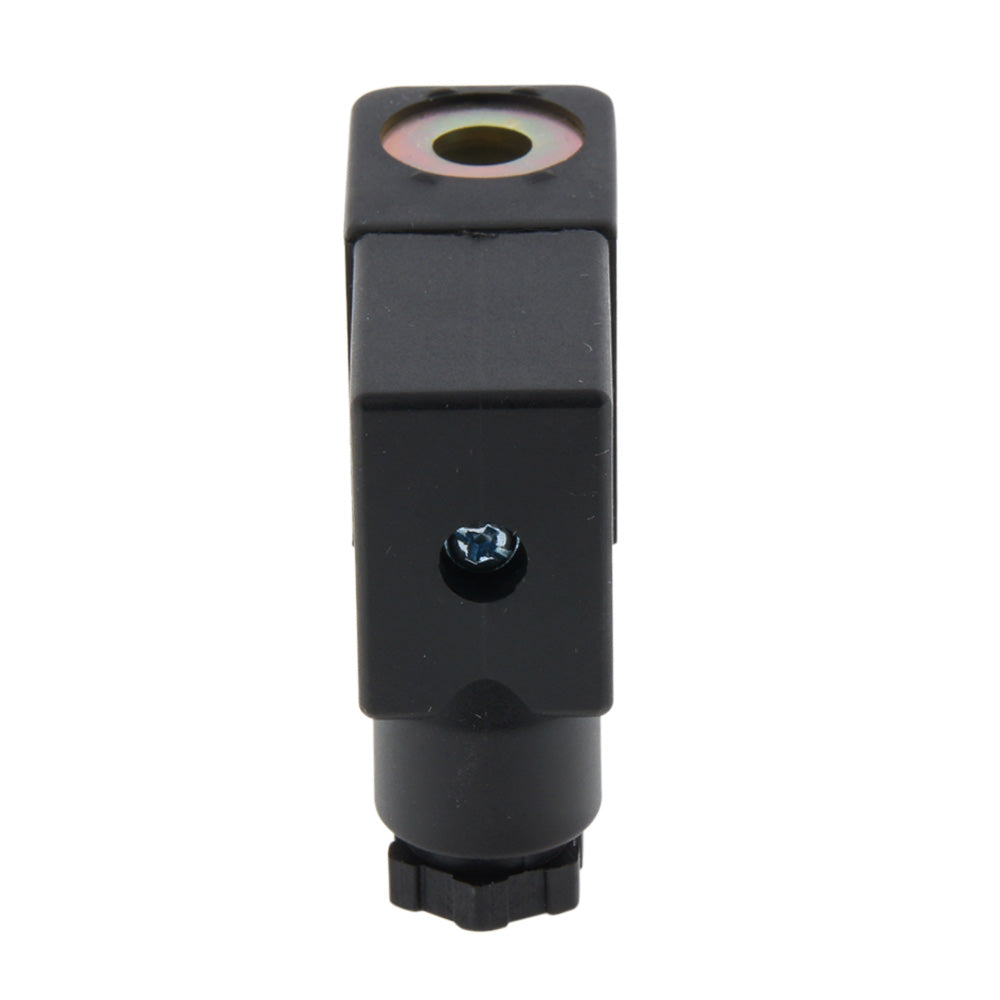

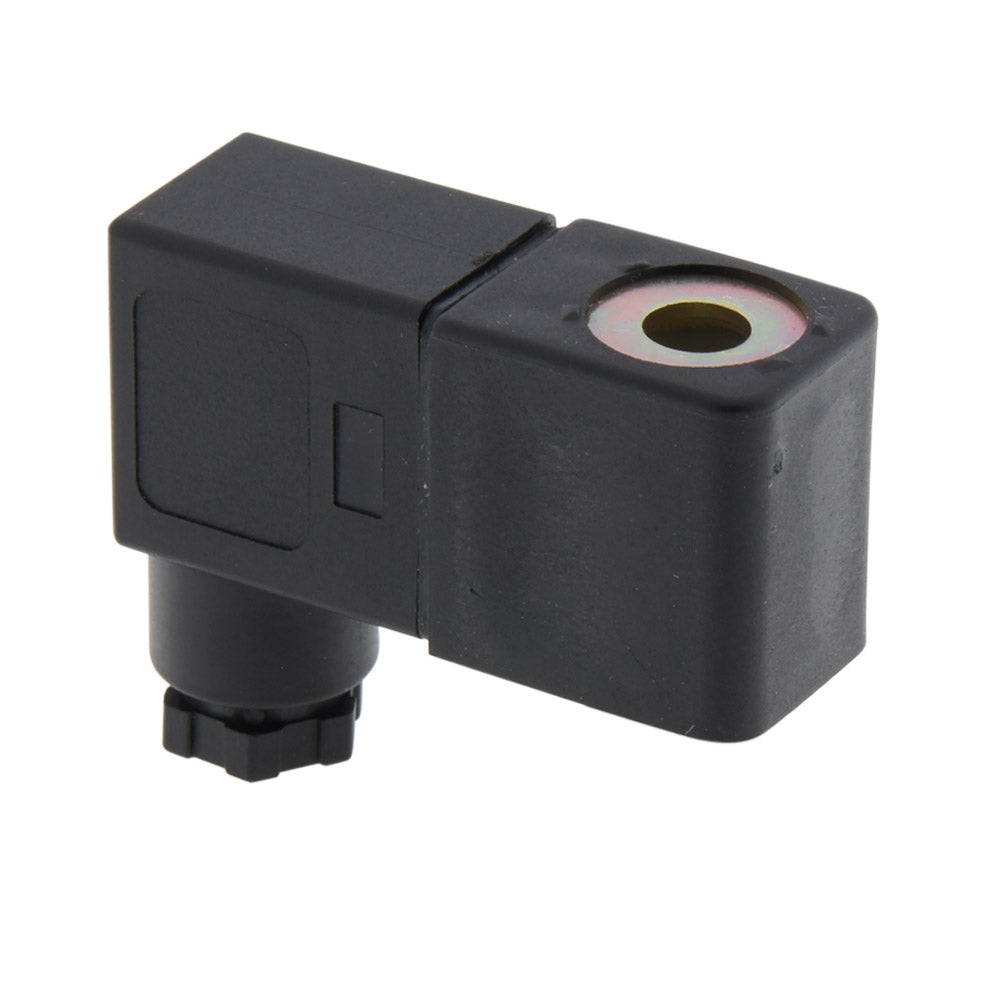

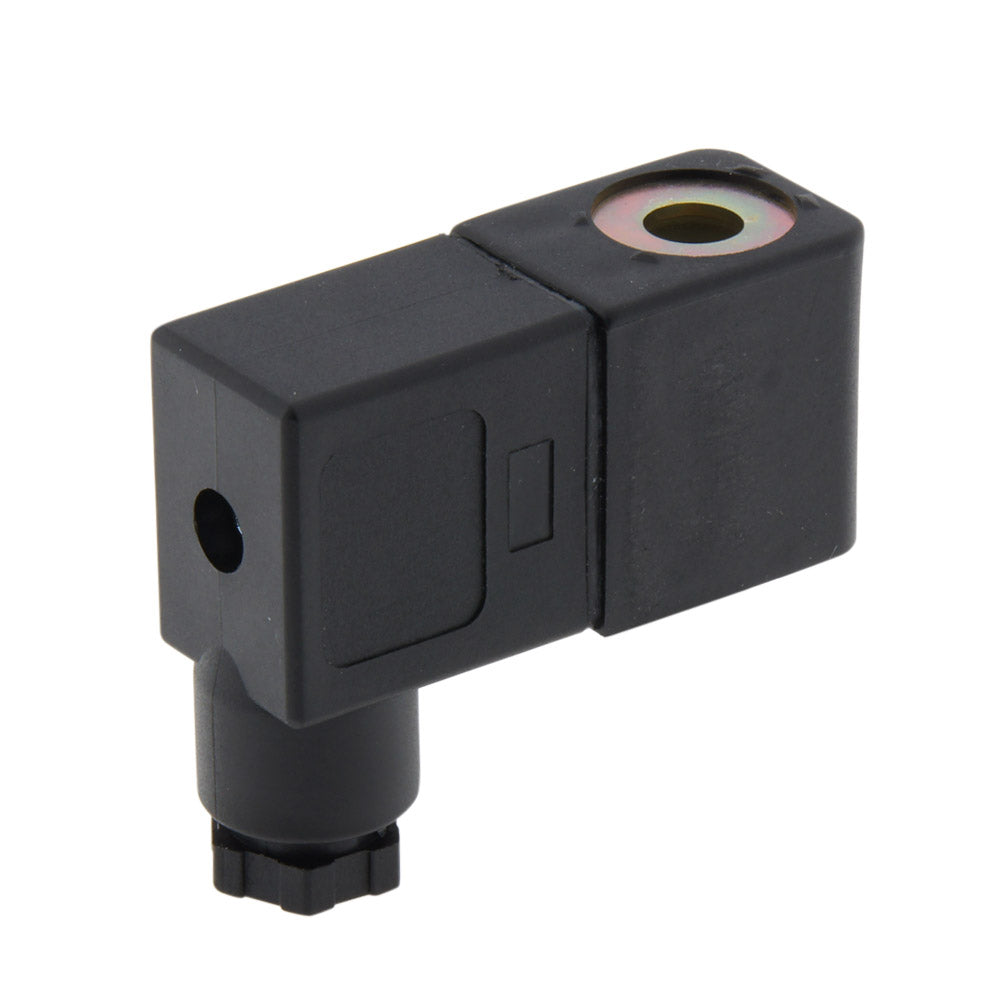

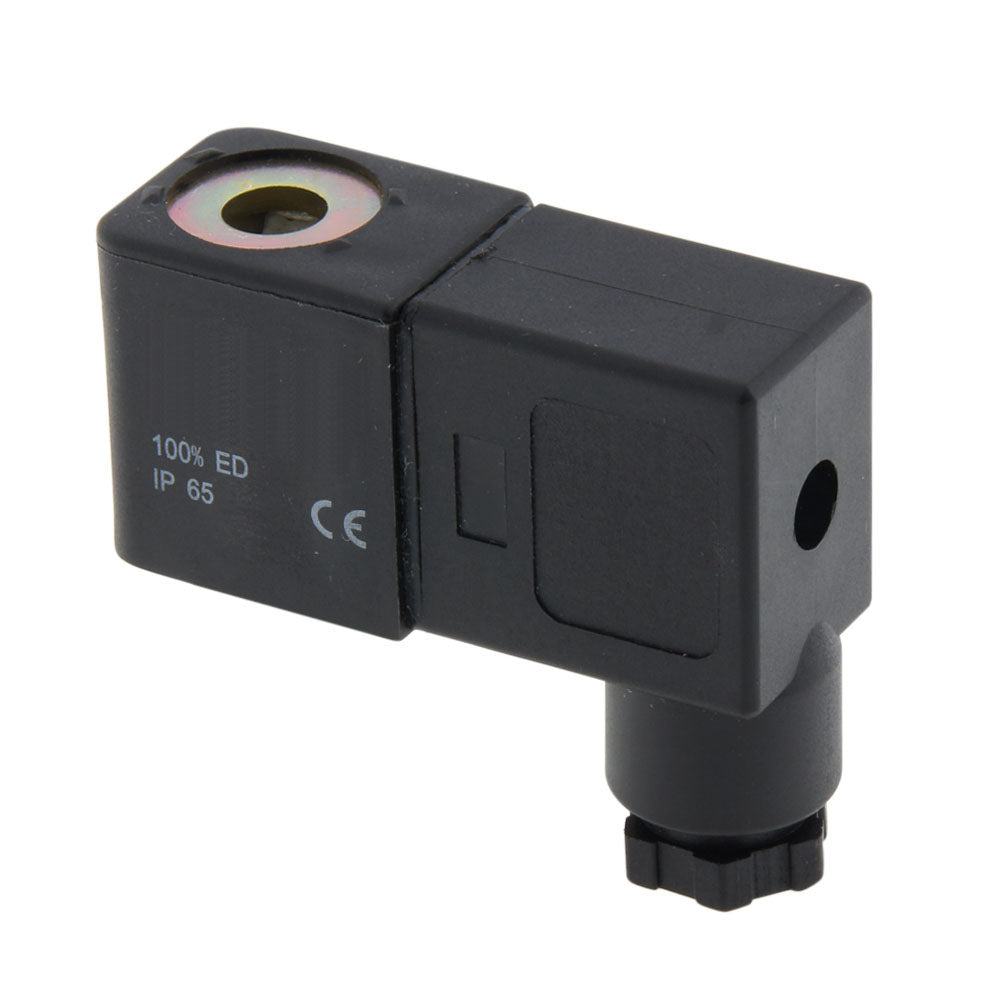

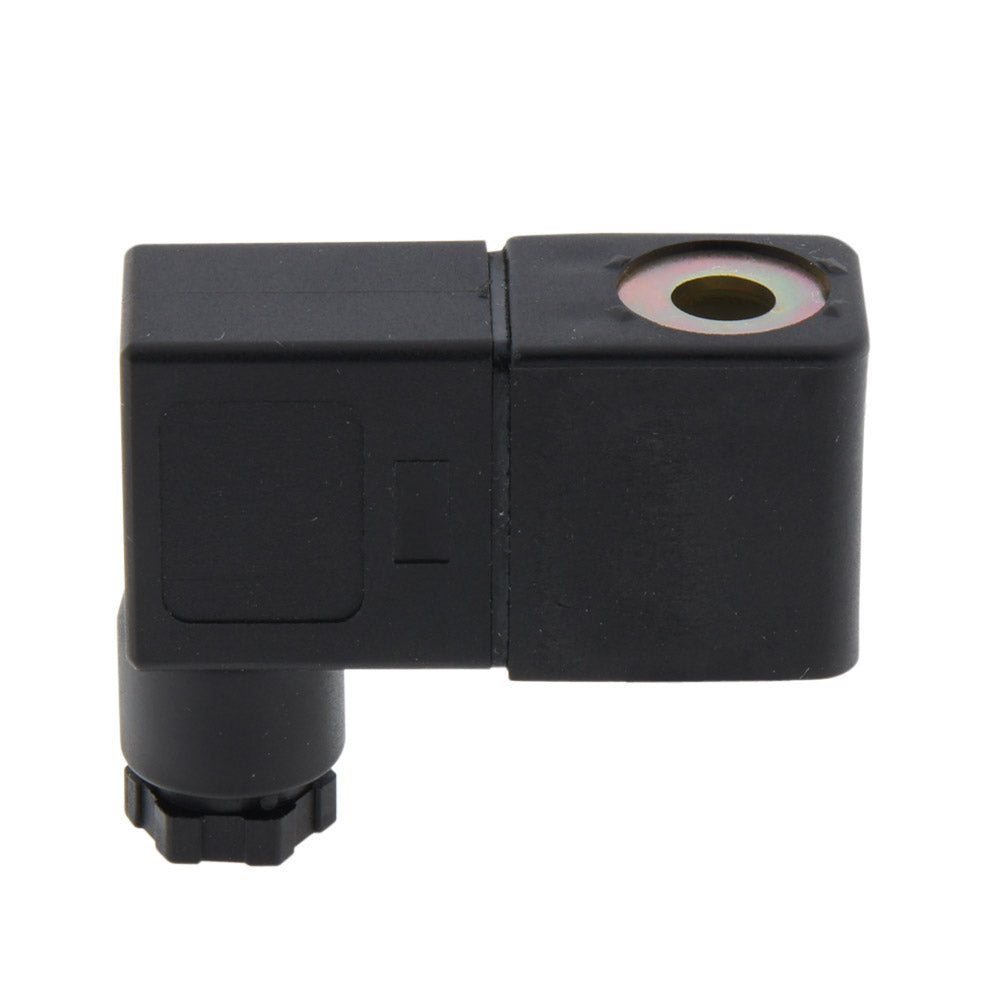

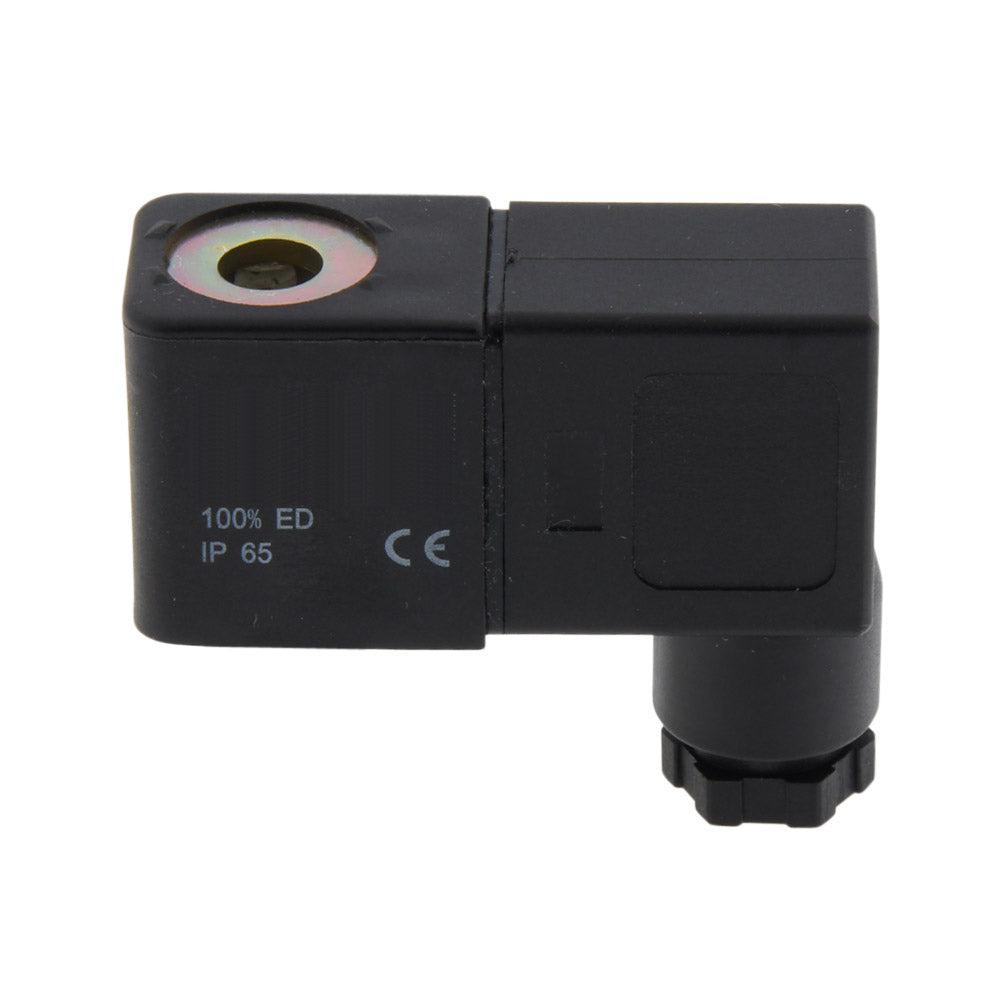

120V AC spoel uit de CP2 serie. Geschikt voor magneetventielen uit PS type B, C en D serie van JP Fluid Control.Inclusief connector

Bekijk alle

Opmerking: dit product wordt stopgezet en vervangen door CS4-120AC

CS4 spoel DIN-B connector 120V AC
CS4 spoel DIN-B connector 120V AC
CS4-120AC €16,75
Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Dimensies


Afmetingen van de CP2 spoel in mm.

Vervangingsspoel (120V AC) inclusief DIN-B connector van de JP Fluid Control CP2 serie. Bekijk onderstaande tabel om te zien voor welke magneetkleppen deze spoel geschikt is.

Ventiel SerieFunctieDoorlaat230VAC24VDC24VAC12VDC120VAC
ST-DA / ST-SA / ST-IANC3 - 50 mmCS1CS1CS1CS1CS1
ST-DBNO1 - 4 mmCS1CS1CS1CS1CS1
TW-DB / TW-DC / TP3/2 NO/DI1.5 - 3 mmCS1CS1CS1CS1CS1
LPNO6 - 9 mmCS1CS1CS1CS1CS1
LPNO19 - 45 mmCS2CS2CS2CS2CS2
ST-IBNO13 - 50 mmCS2CS2CS2CS2CS2
DF-SANC16 - 25 mmCS2CS2CS2CS2CS2
DF-SANC32 - 50 mmCS8CS8CS8CS8CS8
DF-SBNO16 - 25 mmCS2CS2CS2CS2CS2
TW-DA / TW-DD3/2 NC/UN1.5 - 3 mmCS3CS3CS3CS3CS3
HP-DANC1 - 1.5 mmCS3CS3CS3CS3CS3
CMNC2 - 12 mmCS4CS4CS4CS4CS4
HP-IANC8 - 15 mmCS5CS5CS5
PVNC15 - 45 mmCS6CS6CS6CS6CS6
PS Type A3/2, 5/2, 5/3 CP1CP1CP1CP1CP1
PS Type B/C/D3/2, 5/2, 5/3 CP2CP2CP2CP2CP2

NC= Normaal Gesloten, NO = Normaal Open, DI = schakelend (tussen 2 uitgangen), UN = universeel

Belangrijk

  • Let goed op dat het type spoel geschikt is voor het type magneetventiel.
  • Sluit alleen voeding aan zoals gespecificeerd is op het label. Gelijkspanning op een wisselspanning spoel leidt tot beschadiging.
  • Sluit nooit de voeding aan op de spoel als deze verwijderd is van het magneetventiel. Deze kan doorbranden.
  • De spoel is alleen goed geïsoleerd als alle onderdelen, kabels en stekkers correct zijn aangesloten.
  • De spoel wordt warm tijdens gebruik. Dit is normaal. Raak de spoel of het ventiel niet aan als deze warm zijn.

Downloads

Safety instructions
pdf
Download

Specificaties

Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
120 V AC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Epoxy
Type toebehoren/onderdelen
Een accessoire of reserveonderdeel dat wordt gebruikt voor producten in een specifieke categorie.
Magneetkern
Elektrische aansluiting
DIN-BI (11mm)
Nom. vermogen (VA)
5.5
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Inschakelduur
100
Hoogte (mm)
De hoogte van het product zonder verpakking.
26
Diameter binnen (mm)
9
