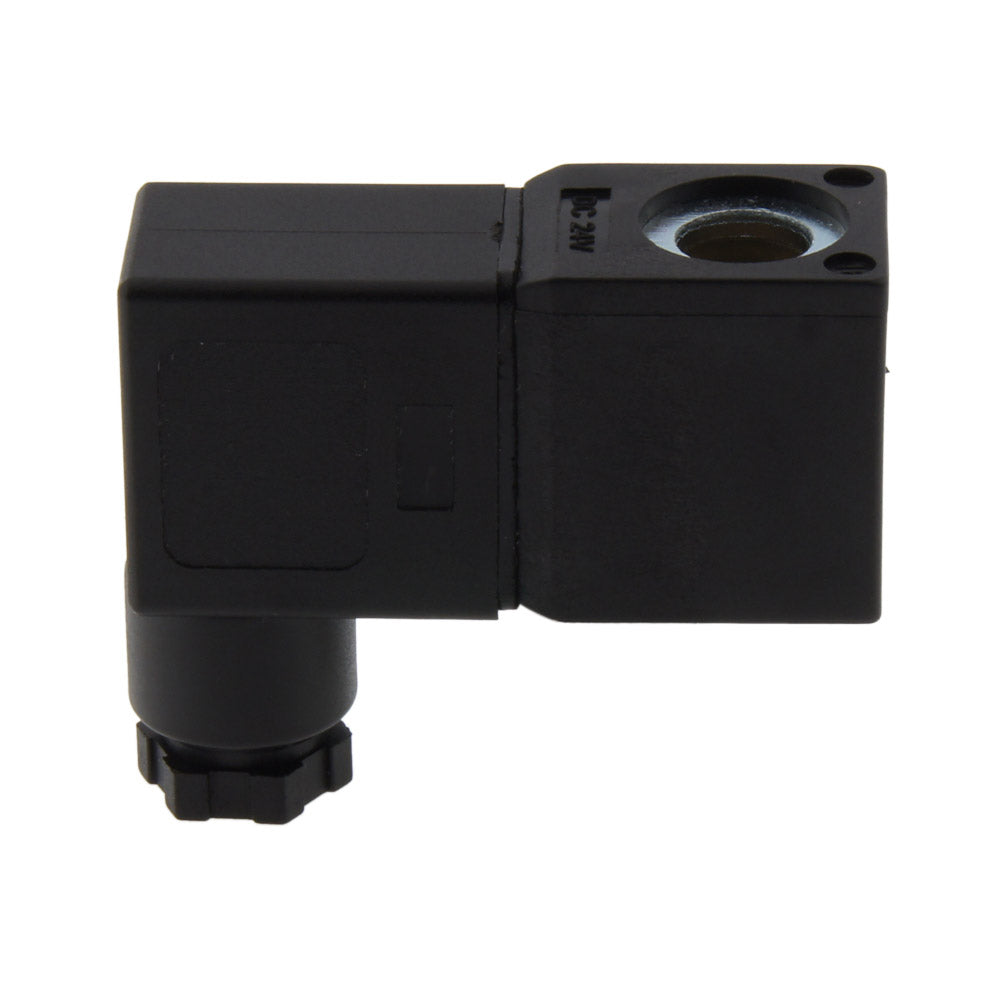

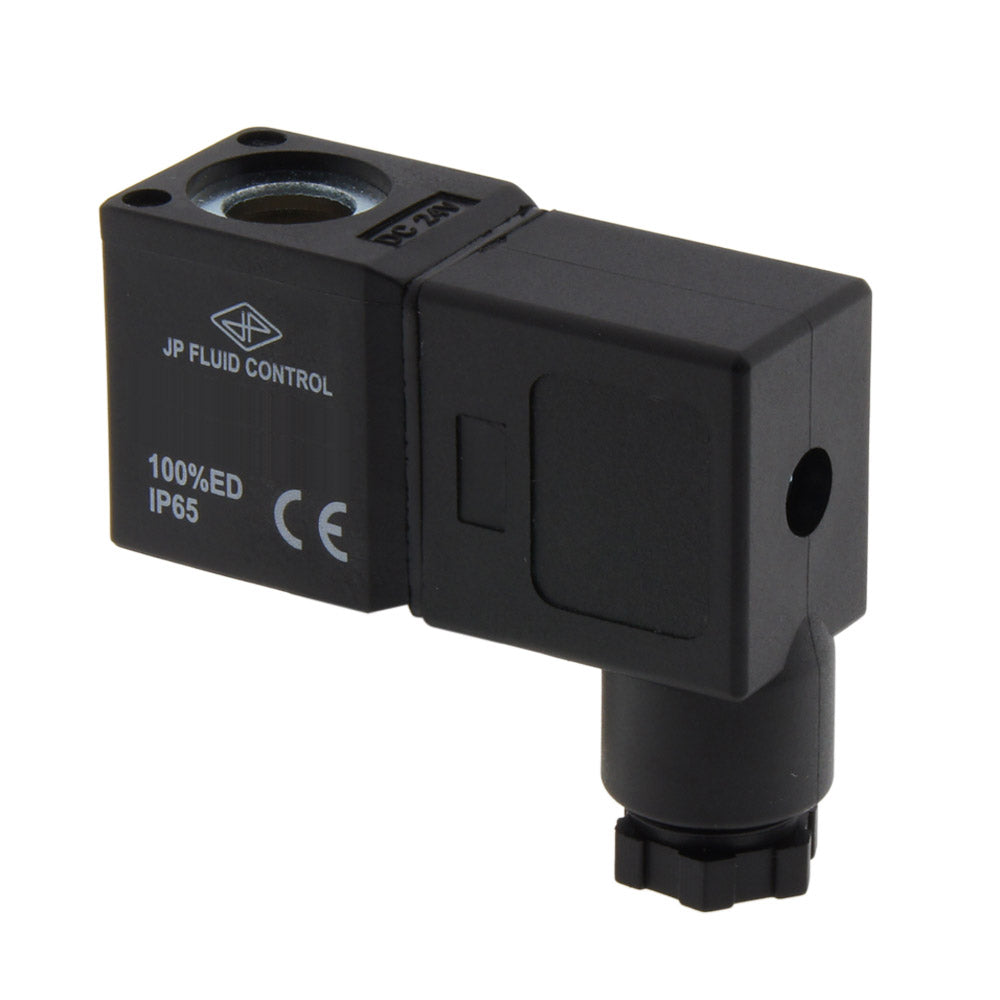

Referentie: CS4-120AC
Merk: JP Fluid Control

120V AC spoel uit de CS4 serie. Gebruikt slechts 8VA. Compatibel met magneetventielen van de CM-serie van JP Fluid Control.

Inclusief connector
Bekijk alle
€20,46
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€16,91
excl BTW
Op voorraad Verzend in 0d Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 551 stuks is er een langere levertijd van 0 dagen. Maximaal 651 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Klanten waarderen ons 4.78 / 5

2061 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Afmetingen


Afmetingen van de CS4-spoel in mm.

Magneetventielspoel van de JP Fluid Control serie (120V AC) inclusief DIN-B connector. Kijk in onderstaande tabel welke magneetventielen geschikt zijn voor deze spoel.

SerieFunctieDoorlaat230VAC24VDC24VAC12VDC120VAC
ST-DA / ST-SA / ST-IANC3 - 50 mmCS1CS1CS1CS1CS1
ST-DBNEE1 - 4 mmCS1CS1CS1CS1CS1
TW-DB / TW-DC / TP3/2 NO/DI1.5 - 3 mmCS1CS1CS1CS1CS1
LPNEE6 - 9 mmCS1CS1CS1CS1CS1
LPNEE19 - 45 mmCS2CS2CS2CS2CS2
ST-IBNEE13 - 50 mmCS2CS2CS2CS2CS2
DF-SANC16 - 25 mmCS2CS2CS2CS2CS2
DF-SANC32 - 50 mmCS8CS8CS8CS8CS8
DF-SBNEE16 - 25 mmCS2CS2CS2CS2CS2
TW-DA / TW-DD3/2 NC/UN1.5 - 3 mmCS3CS3CS3CS3CS3
HP-DANC1 - 1.5 mmCS3CS3CS3CS3CS3
CMNC2 - 12 mmCS4CS4CS4CS4CS4
HP-IANC8 - 15 mmCS5CS5CS5
PVNC15 - 45 mmCS6CS6CS6CS6CS6
PS Type A3/2, 5/2, 5/3 CP1CP1CP1CP1CP1
PS Type B/C/D3/2, 5/2, 5/3 CP2CP2CP2CP2CP2

NC= Normaal Gesloten, NO = Normaal Open, DI = omleiding, UN = universeel.

Belangrijk

  • Controleer of het type spoel geschikt is voor het type magneetventiel.
  • Gebruik alleen de juiste voeding zoals aangegeven op het etiket. Gelijkspanning toegepast op een wisselspanningsspoel kan leiden tot schade.
  • Zet de spoel nooit onder stroom als deze niet op het magneetventiel is gemonteerd. De spoel raakt oververhit en kan doorbranden.
  • De spoel is alleen goed geïsoleerd als alle onderdelen, kabels en connectoren goed zijn aangesloten.
  • De spoel wordt warm tijdens het gebruik. Dit is normaal. Raak de spoel of de klep niet aan als deze heet is.

Downloads

Safety instructions
pdf
Download
CAD cs4.zip
zip
Download

Specificaties

Spanningi
120 V AC
Materiaali
Epoxy
Type toebehoren/onderdeleni
Magneetkern
Elektrische aansluiting
DIN-BI (11mm)
Nom. vermogen
8 W
Beschermingsgraad (IP)i
IP65i
Hoogtei
28 mm
Diameter binnen
10.25 mm
Inschakelduur
100
