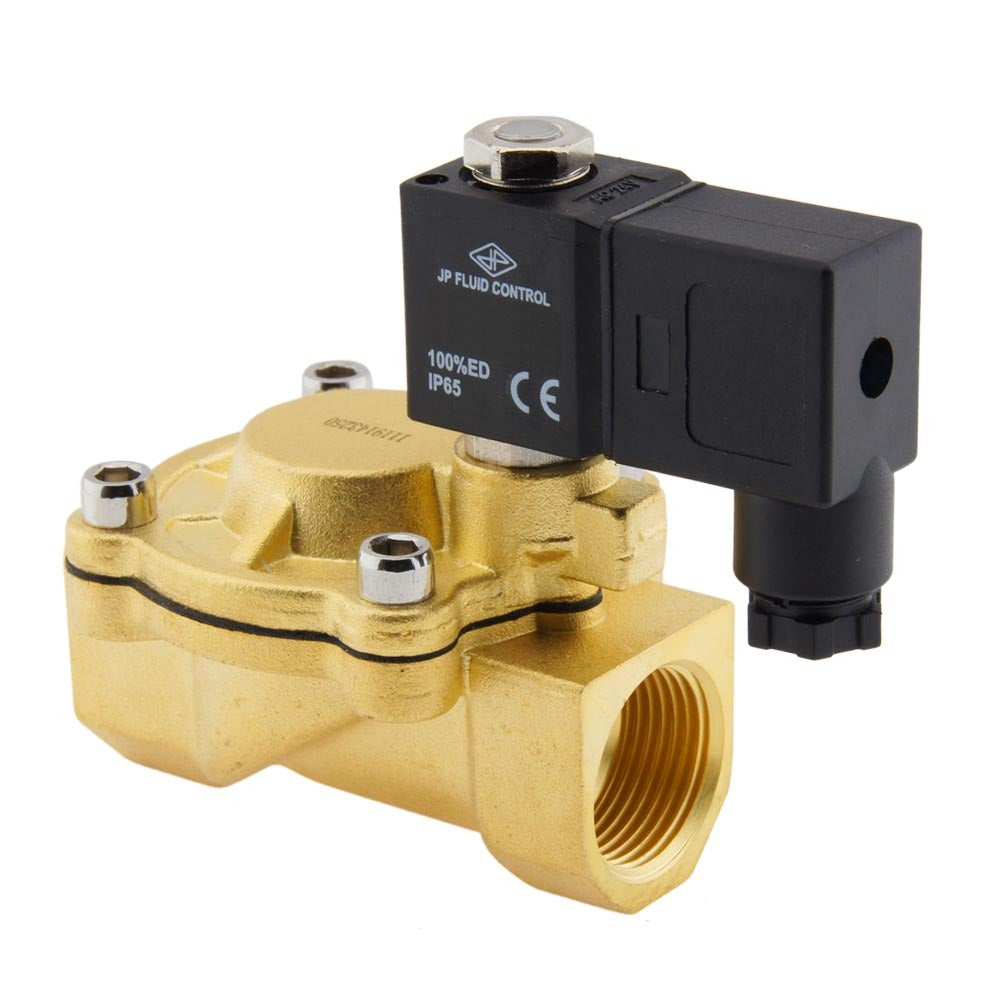

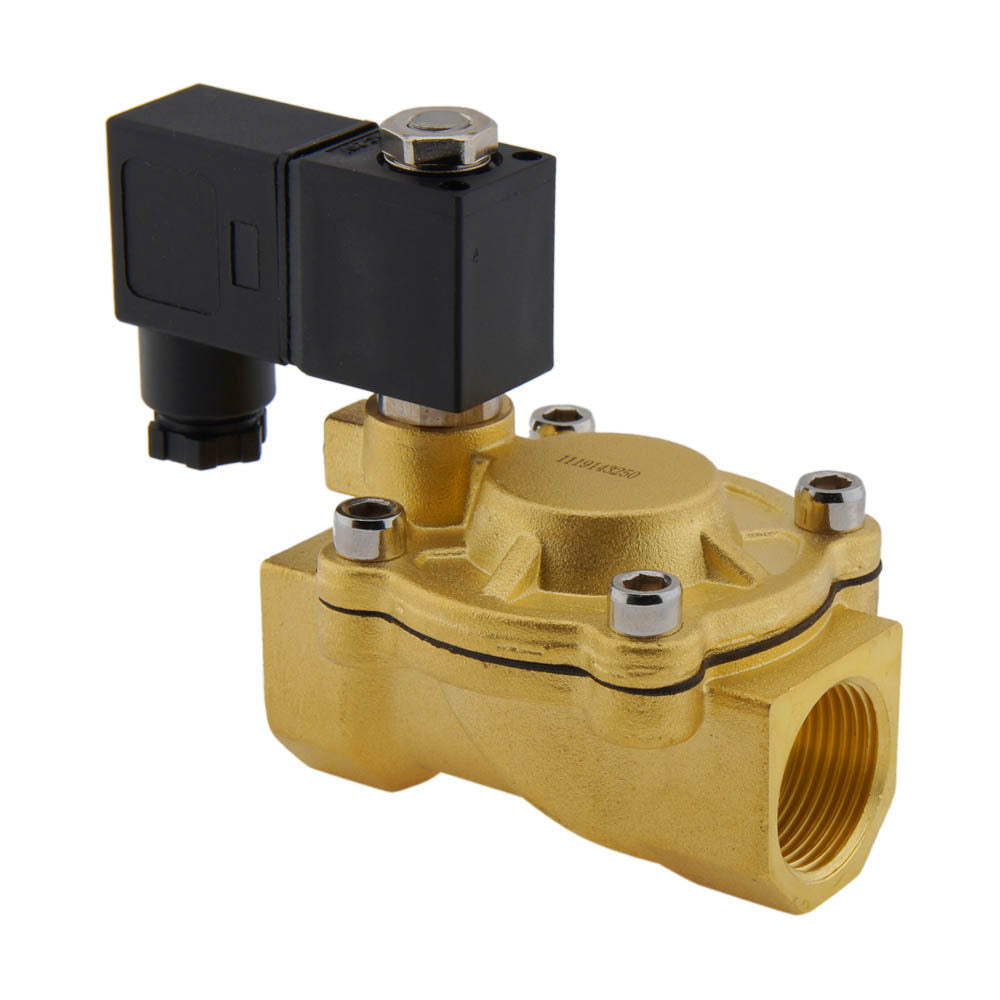

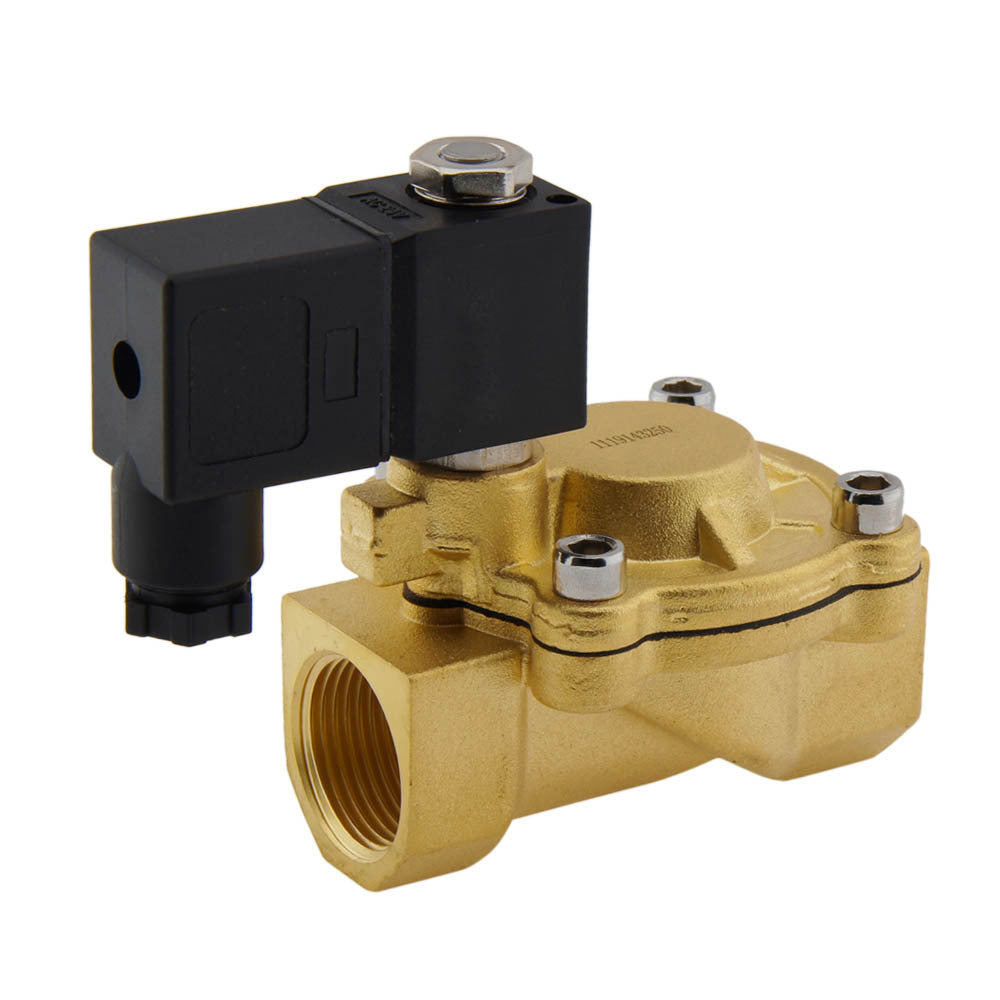

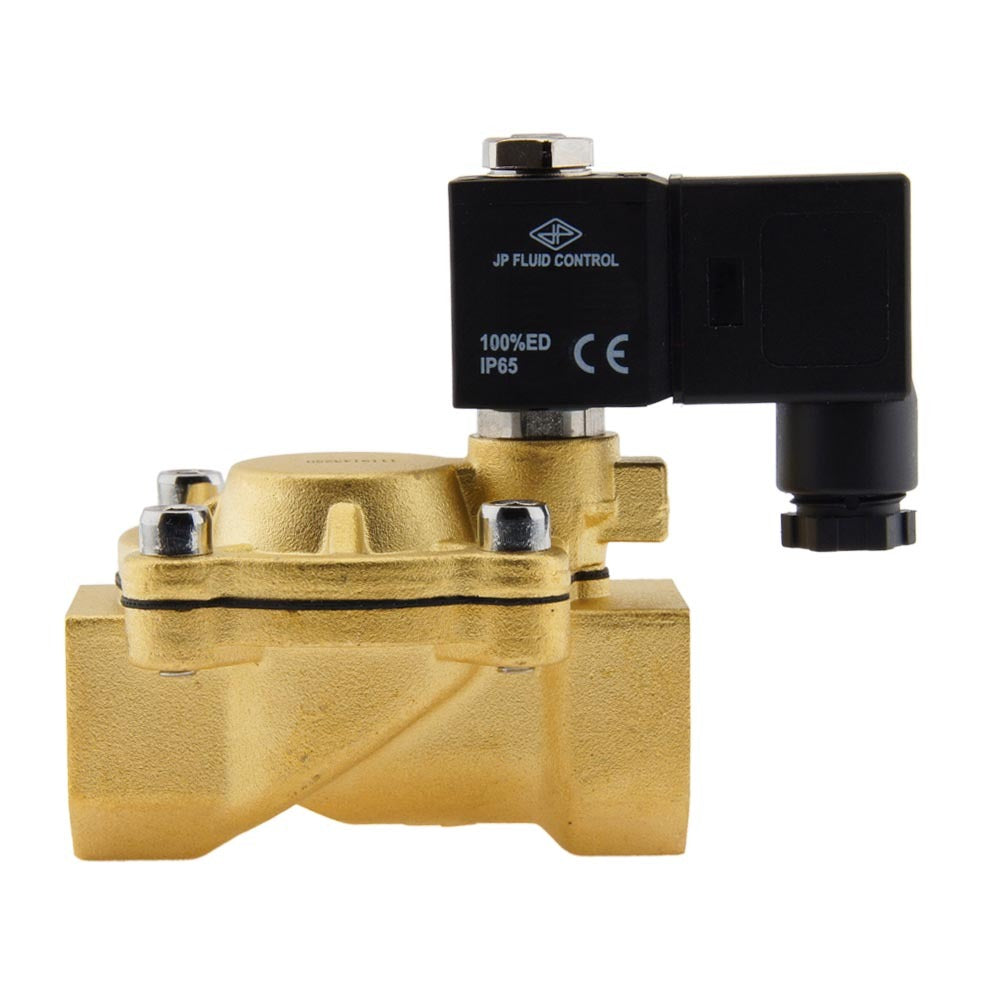

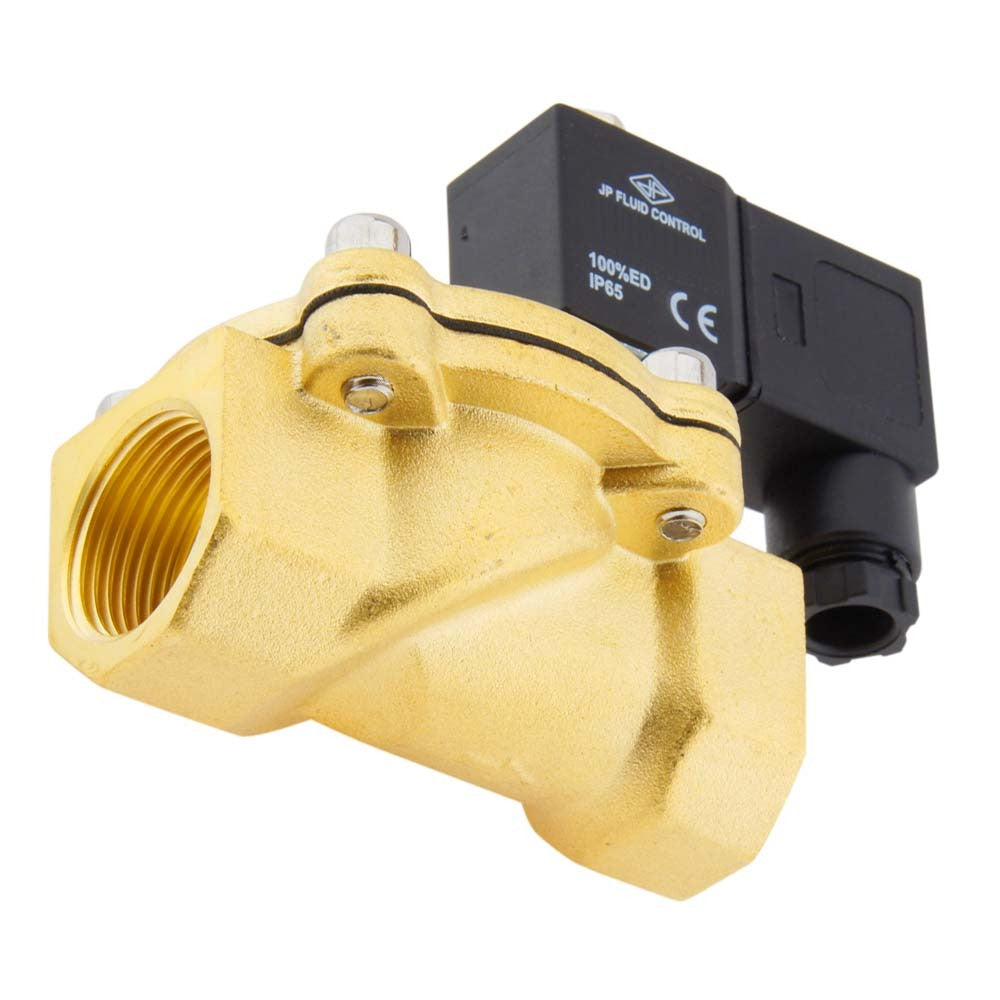

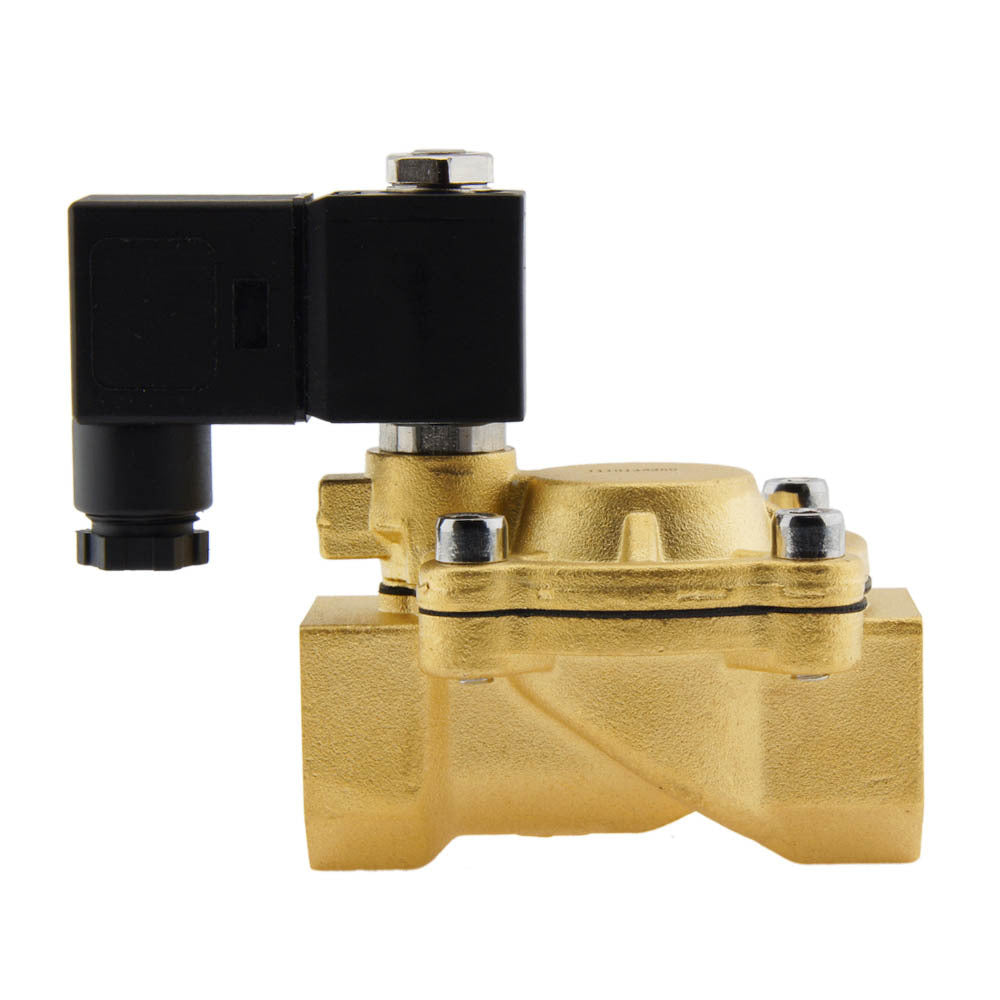

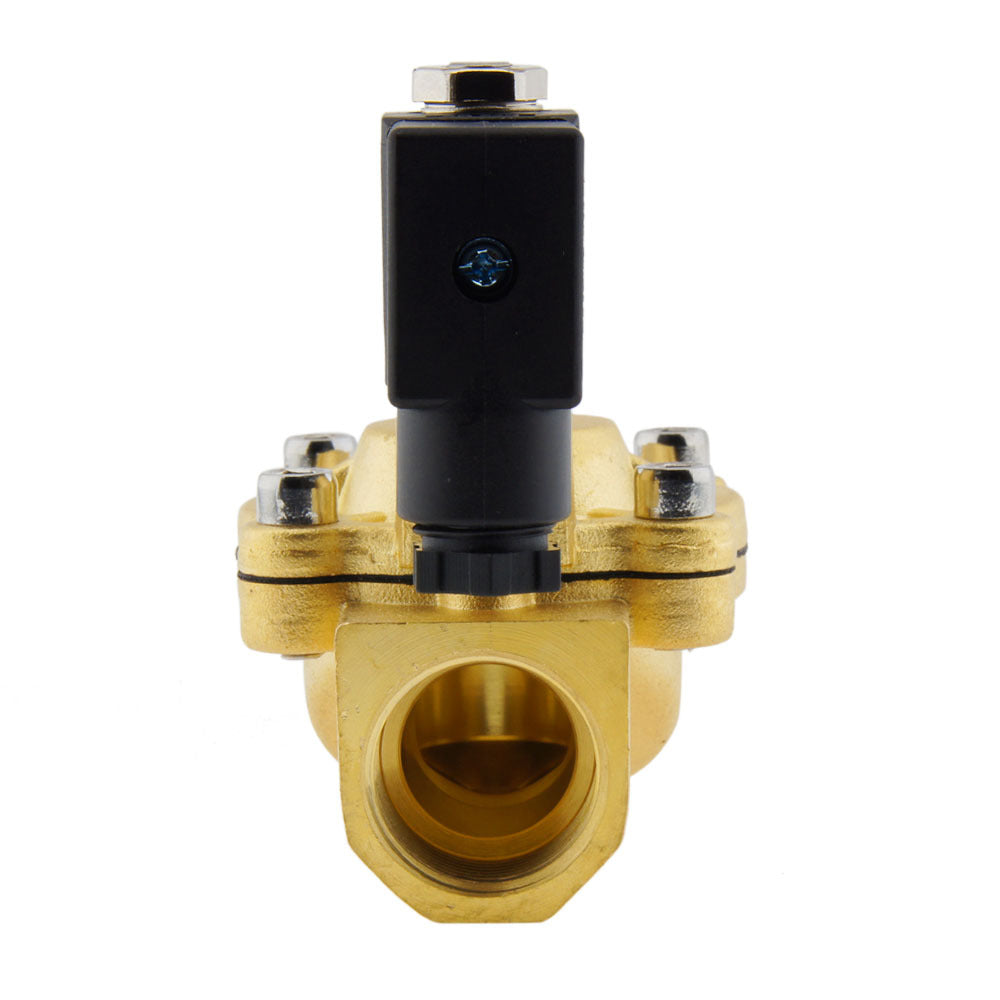

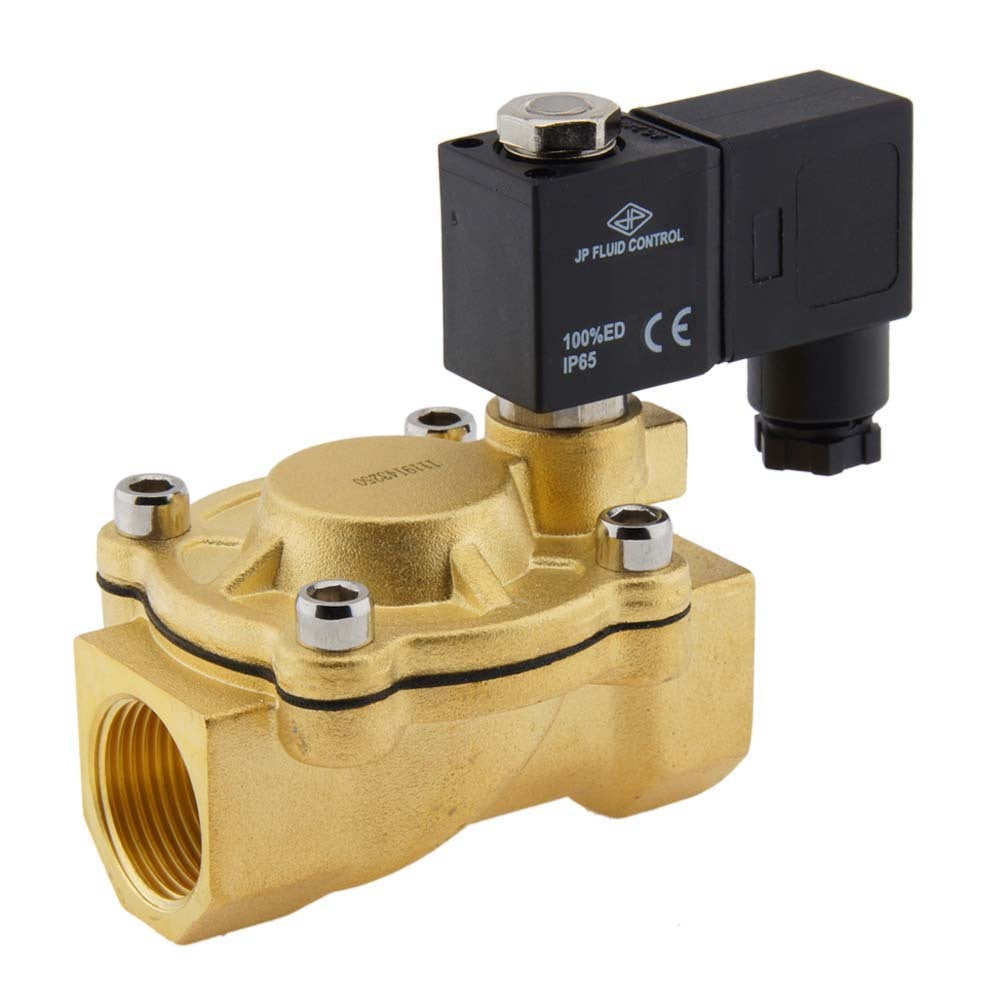

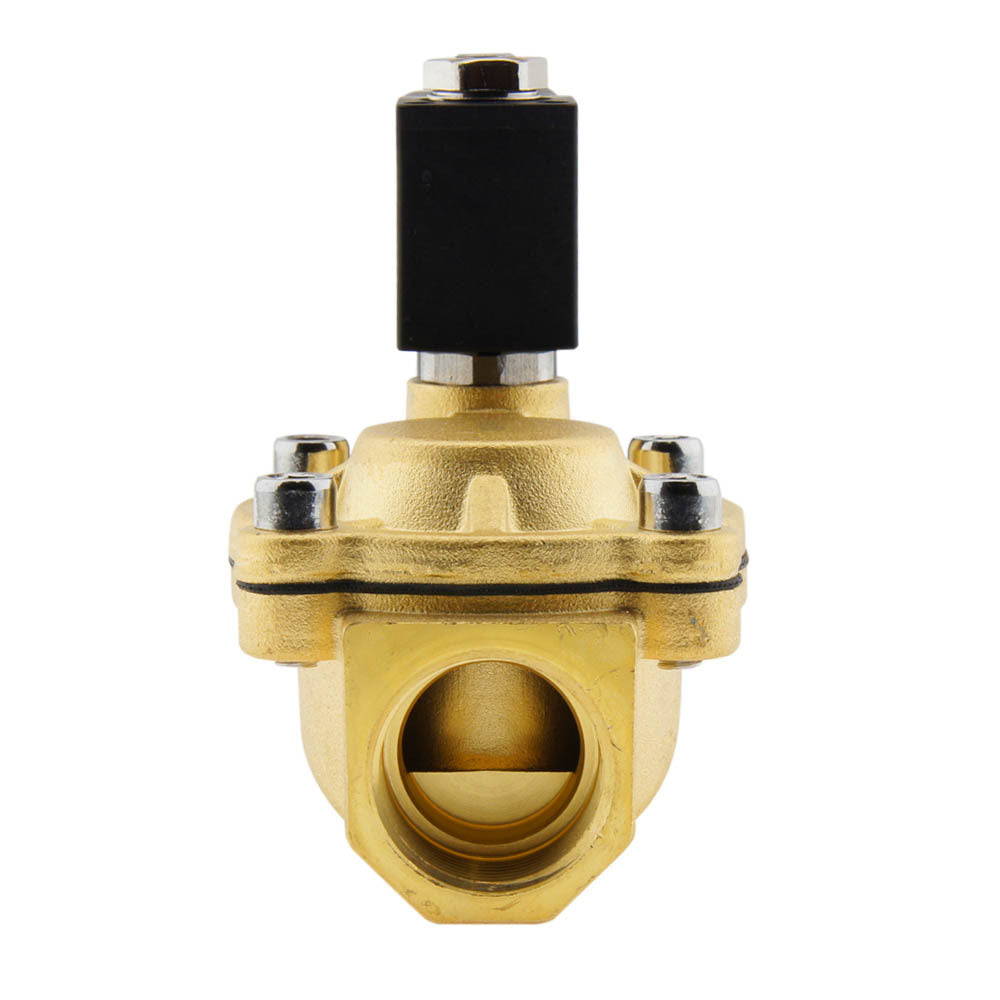

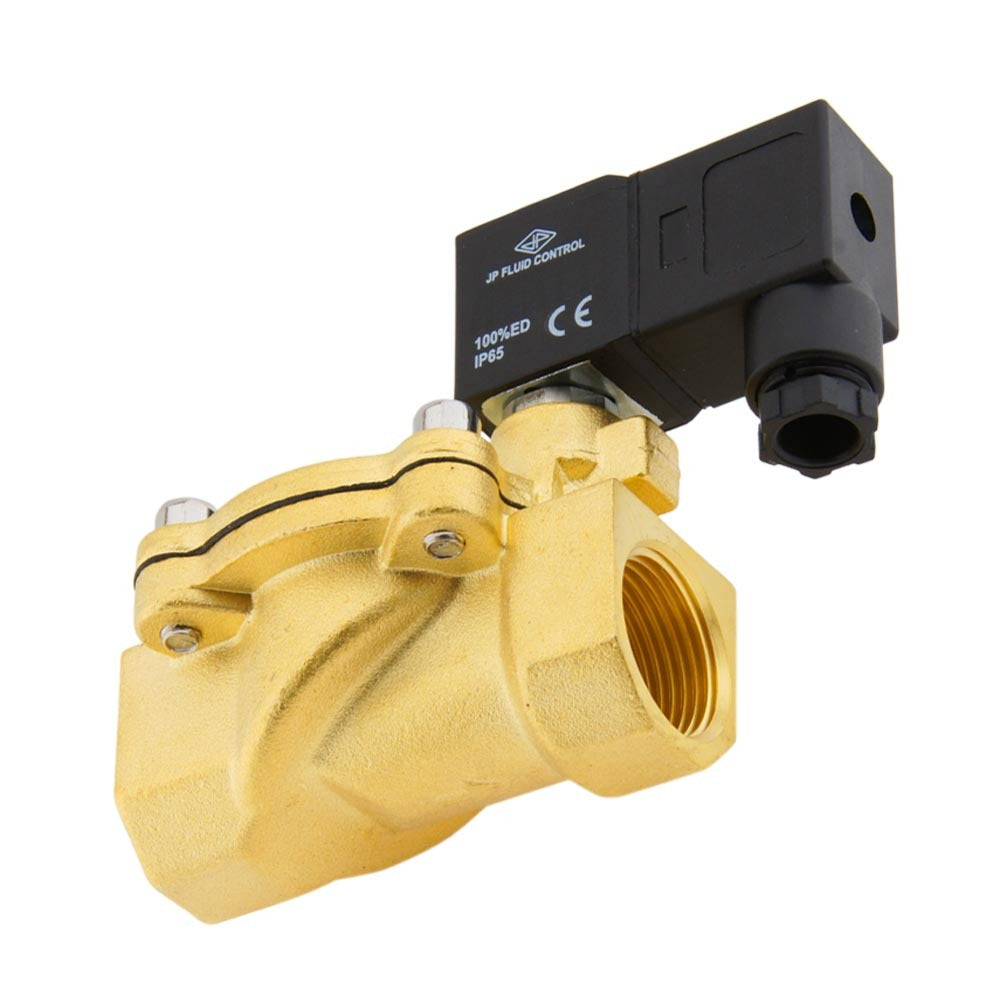

Magneetventiel CM-IA 3/4'' compact messing FKM 0,5-12bar 12V DC
JP Fluid Control 2-weg magneetventiel (type CM-IA) met G 3/4 inch schroefdraad en een 12 V DC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en indirect werkend, zodat een klein drukverschil vereist is. Geschikt voor een maximale mediatemperatuur van 120 °C (248 °F) en een drukbereik van 0,5 - 12 bar (7 - 174 psi). Behuizing van messing met FKM (FPM) afdichting en een opening van 20 mm. De Kv-waarde is 5,1 m3/h (85,02 l/min bij dp=1 bar water).
- Normale prijs
- €64.89
- Normale prijs
- €53.63
Beschrijving
Dit is een JP Fluid Control indirect werkend 2-weg magneetventiel met G 3/4 inch schroefdraad en een 12 V DC spoel. De klep heeft een messing behuizing met FKM (FPM) afdichting en een doorlaatopening van 20 mm (ongeveer 3/4 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor drukken van 0,5 - 12 bar (7 - 174 psi) en een maximumtemperatuur van 120° C (248° F). De klep heeft een Kv-waarde van 5,1 m3/u, wat neerkomt op een debiet van 85,02 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 5,9, wat 5,9 GPM @ 1 psi drukdaling betekent. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicaliën. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Compact en laag energieverbruik van 6 VA
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Niet geschikt voor lage drukverschillen (< 0,5 bar). Als u een lage druk of een vacuüm hebt, overweeg dan een (semi-)directe magneetklep of een ander type klep, zoals een elektrische kogelkraan
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
CM-IA serie
De CM-IA is een indirect geregelde 2/2-wegklep en speciaal ontworpen voor installaties waar compactheid en energiezuinigheid belangrijk zijn. De startpositie is normaal gesloten. De magneetventielen hebben een drukverschil van 0,5 bar nodig voor een goede werking. De pijpaansluitingen zijn 3/8, 1/2 opening 12 mm) of 3/4 (opening 20 mm). Het huis is gemaakt van messing met een NBR, EPDM of FKM afdichting. De CM-IA magneetventielen zijn compatibel met alle spoelen uit de CS4-serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
