Referentie: CM-IA034B200E-120AC
Merk: JP Fluid Control

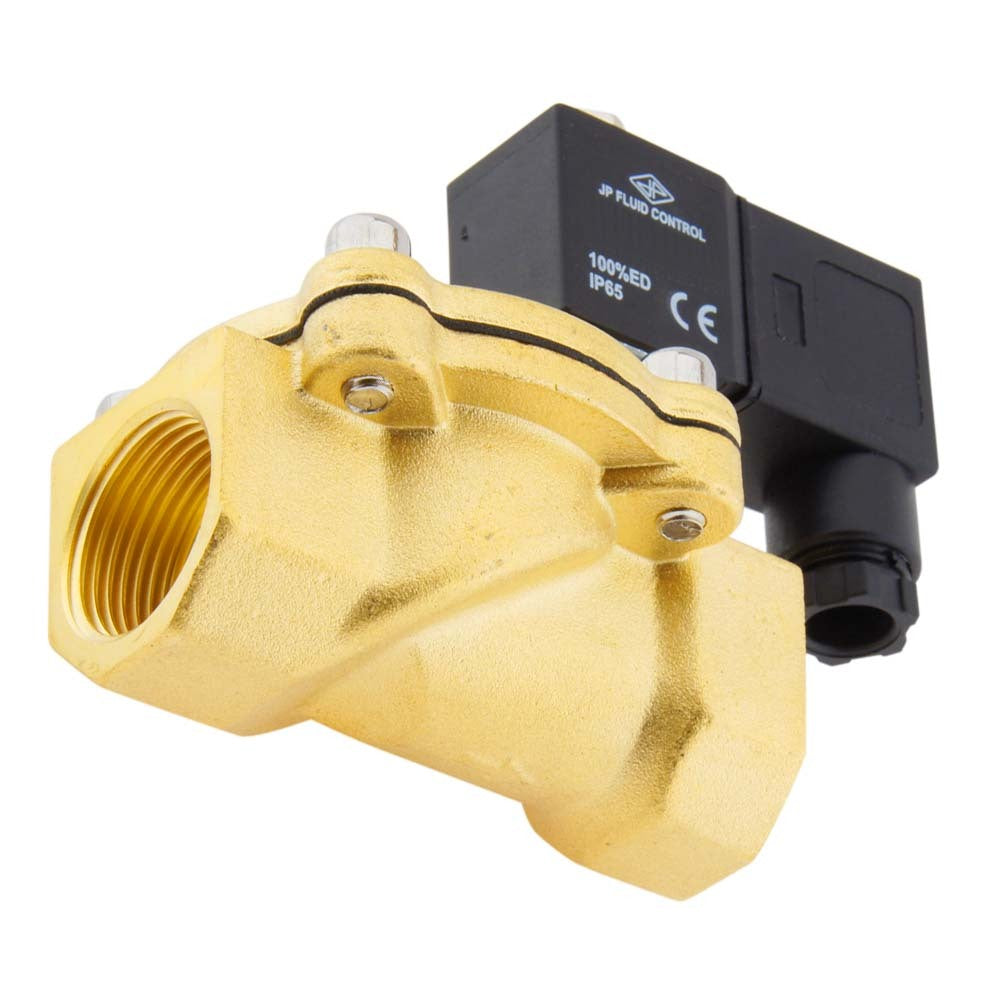

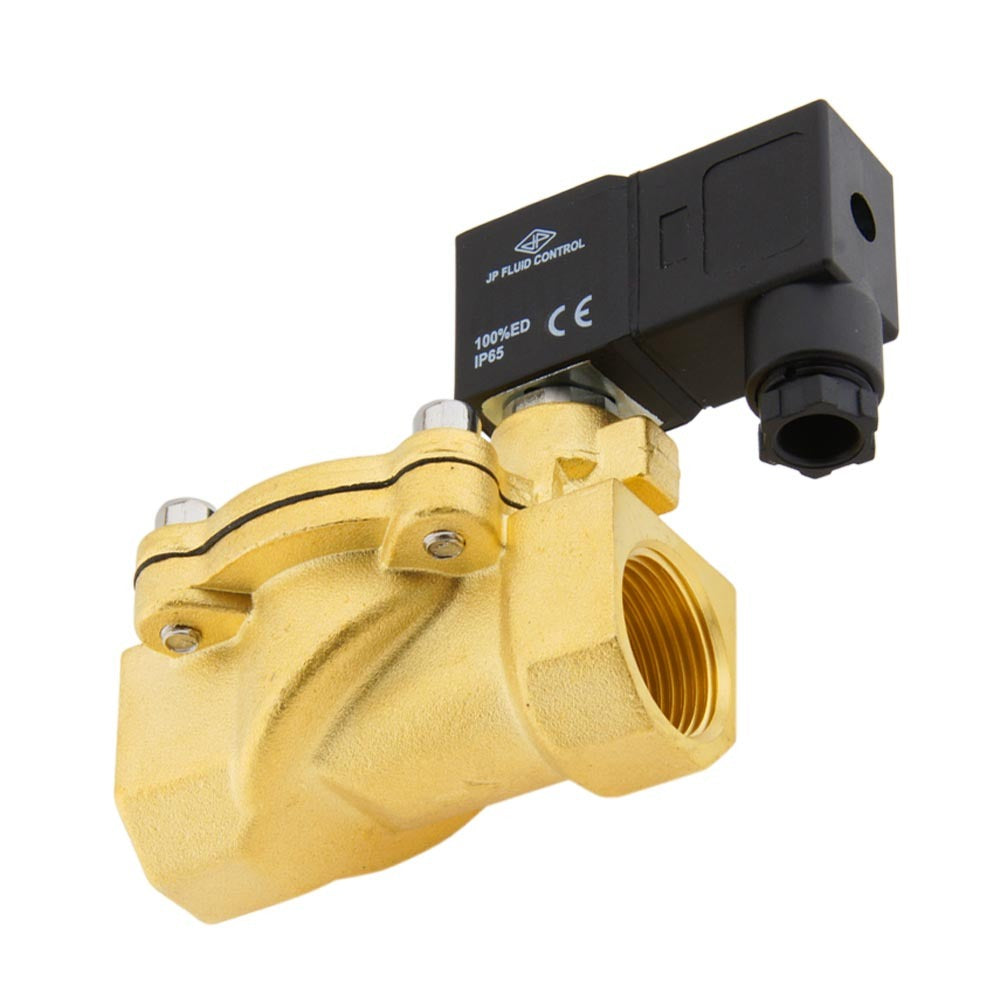

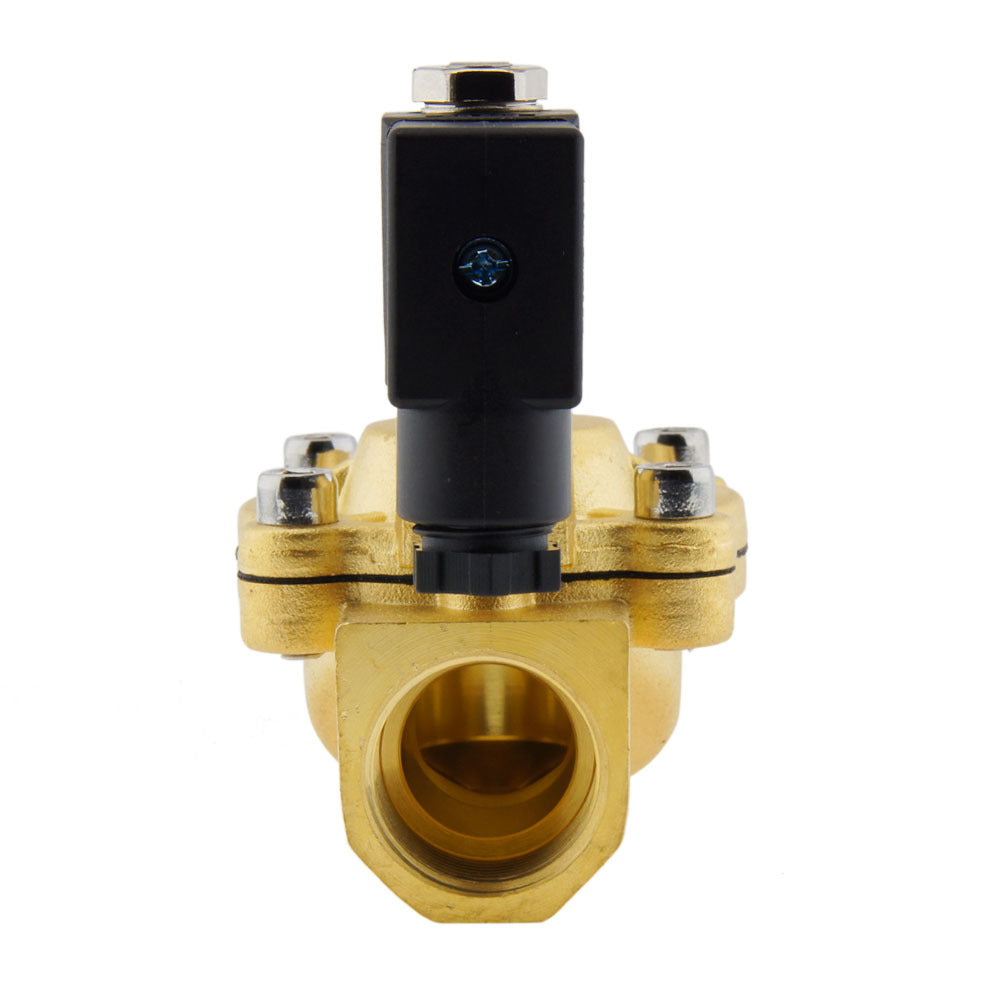

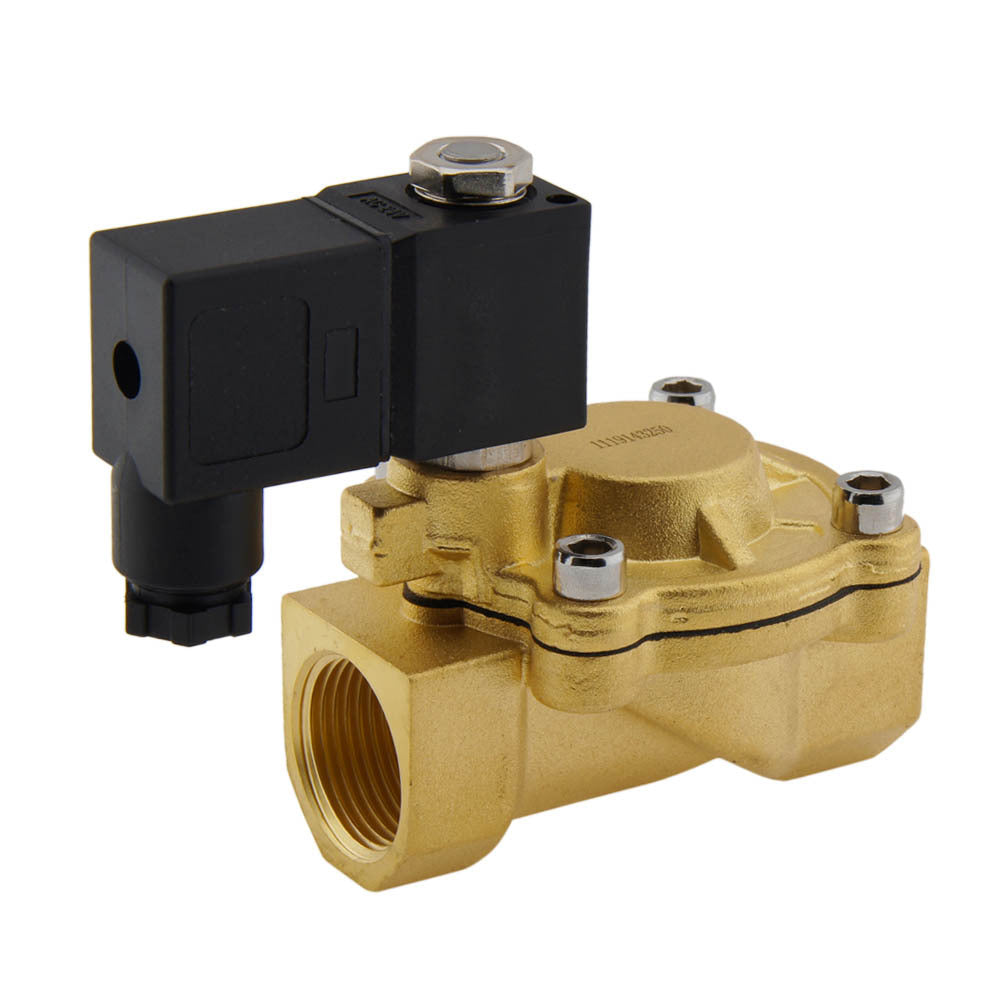

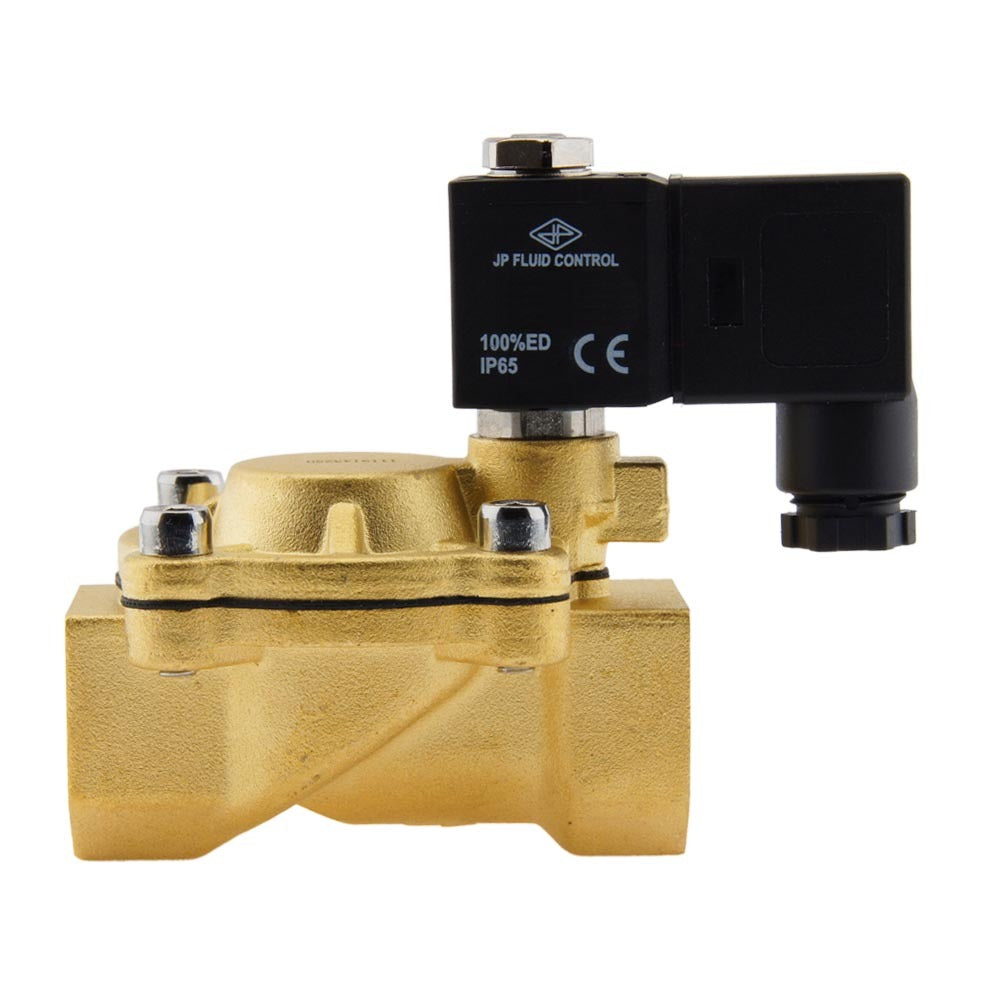

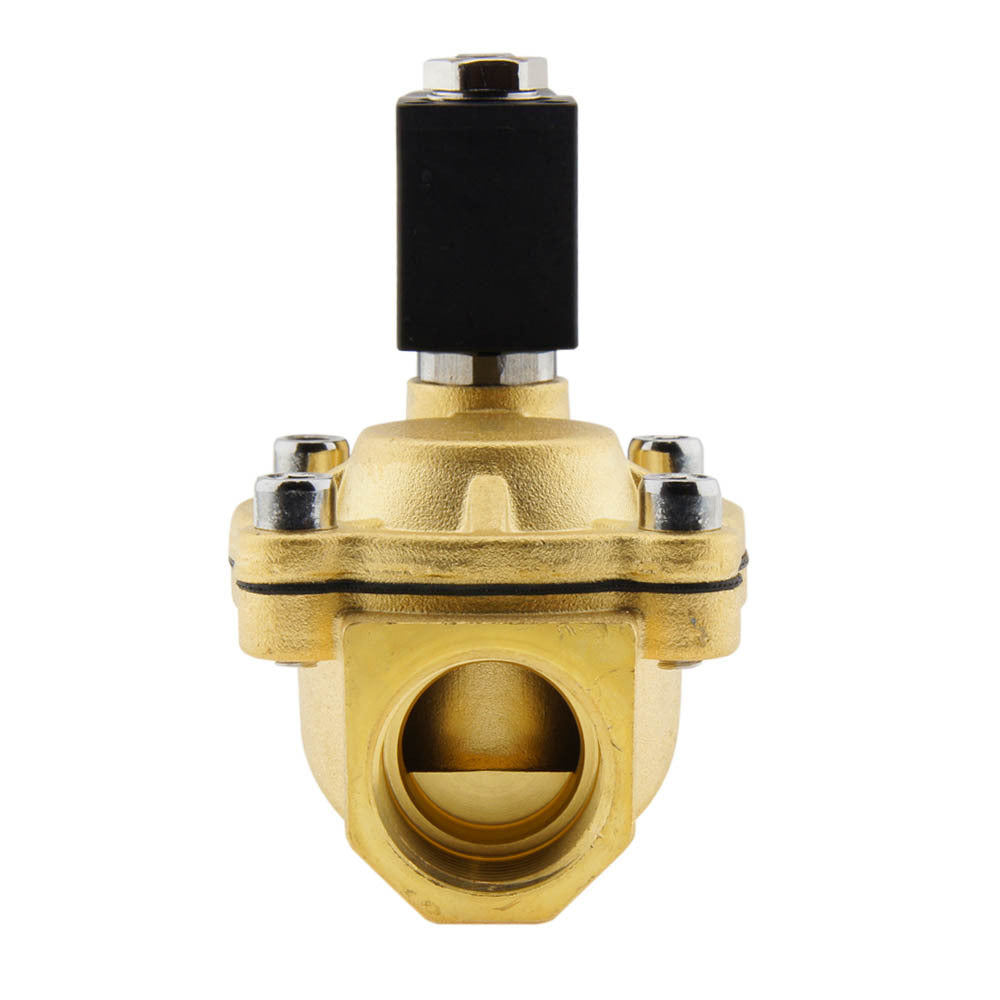

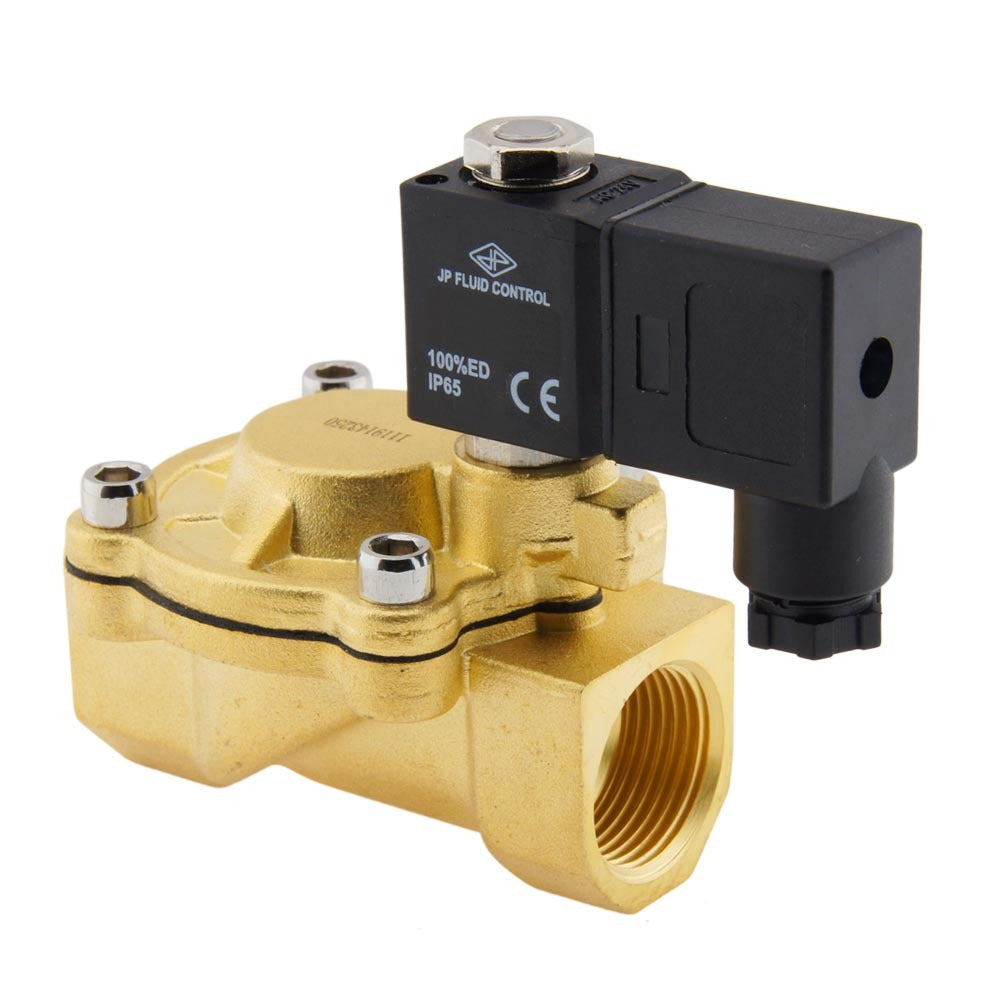

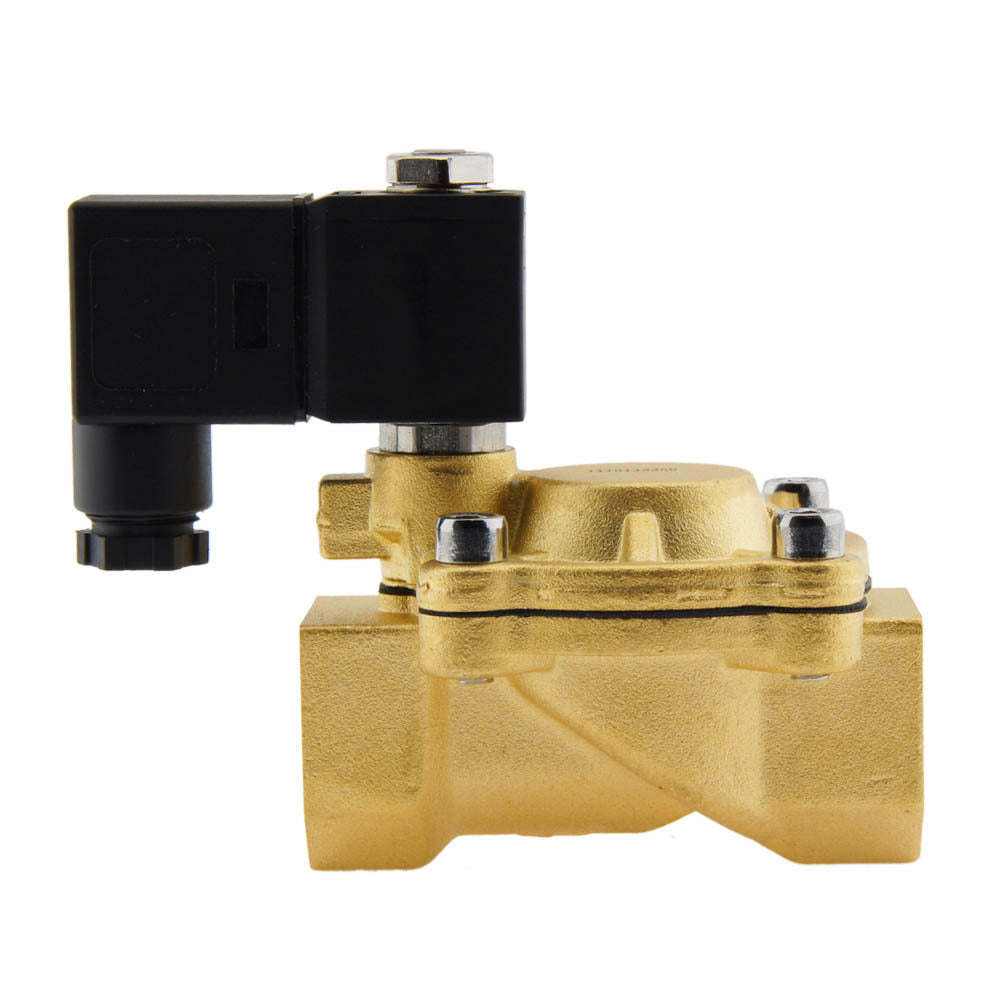

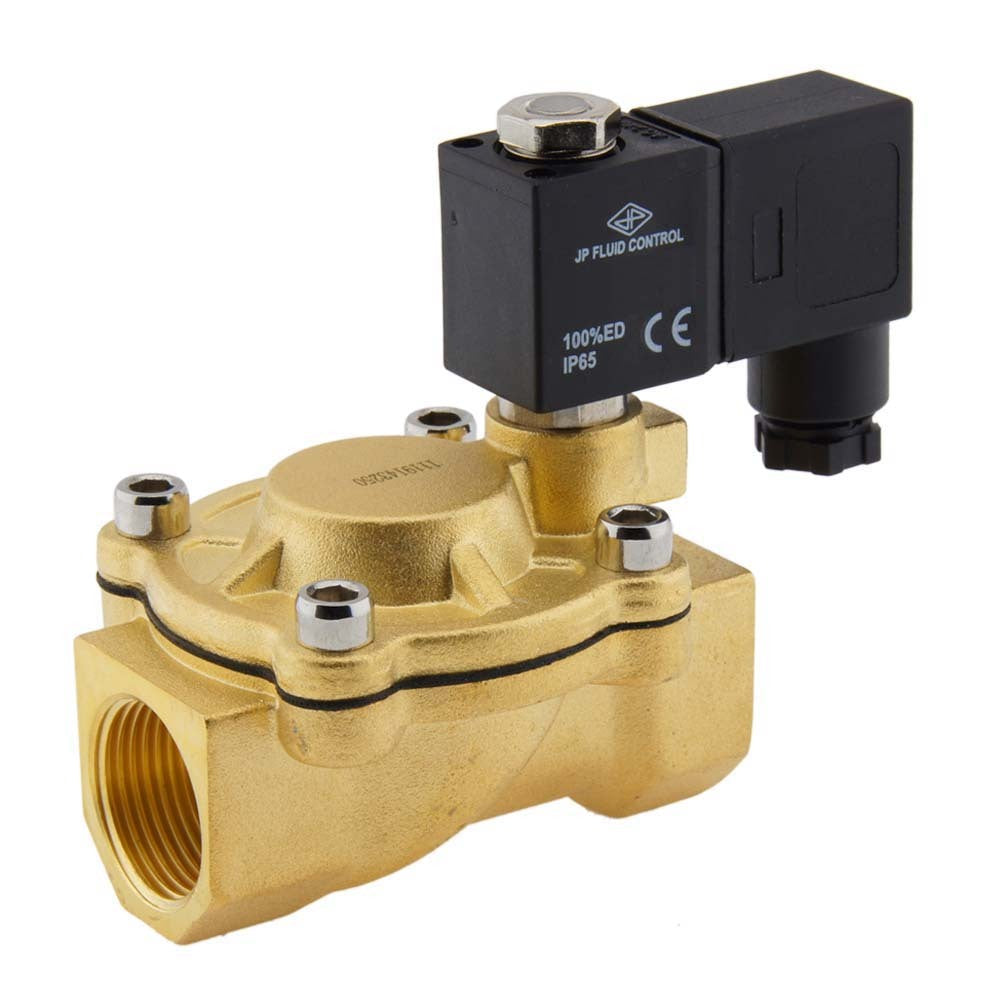

JP Fluid Control 2-weg magneetventiel (type CM-IA) met G 3/4 inch schroefdraad en een 120 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en indirect werkend, zodat een klein drukverschil vereist is. Geschikt voor een maximale mediatemperatuur van 130° C drukbereik van 0,5 - 16 bar. Behuizing van messing met een EPDM afdichting en een 20 mm doorlaat. De Kv-waarde is 5,1 m3/h (85,02 l/min bij dp=1 bar water).

Bekijk alle
Normale prijs
€61,63
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€50,93
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 94 stuks is er een langere levertijd van 0 dagen. Maximaal 883 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

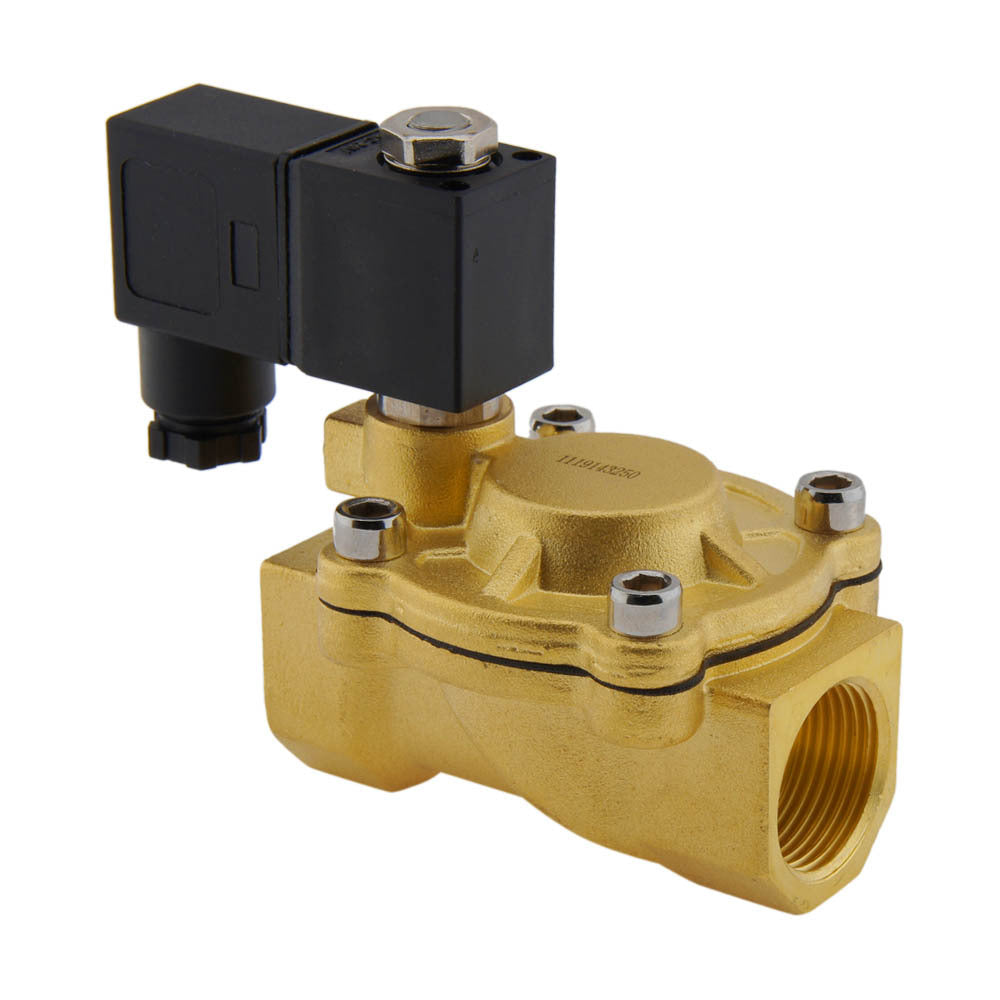

Dit is een JP Fluid Control indirect werkend 2-weg magneetventiel met G 3/4 inch schroefdraad en een 120 V AC spoel. Het ventiel heeft een behuizing van messing met een EPDM afdichting en een doorlaat van 20 mm. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 0,5 - 16 bar (7 - 232 psi) en een maximumtemperatuur van 130° C (266° F). De klep heeft een Kv-waarde van 5,1 m3/u, wat neerkomt op een debiet van 85,02 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 5,9, wat 5,9 GPM @ 1 psi drukdaling betekent. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicalien, maar is slecht bestand tegen olien en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

  • Compact en laag energieverbruik van 8 VA
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
  • Geleverd inclusief spoel en connector
  • EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicalien
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • Niet geschikt voor lage drukverschillen (< 0,5 bar). Als u een lage druk of een vacuüm hebt, overweeg dan een (semi-)directe magneetklep of een ander type klep, zoals een elektrische kogelkraan
  • EPDM is niet geschikt voor olien en vetten
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

CM-IA serie

De CM-IA is een indirect geregelde 2/2-wegklep en speciaal ontworpen voor installaties waar compactheid en energiezuinigheid belangrijk zijn. De startpositie is normaal gesloten. De magneetventielen hebben een drukverschil van 0,5 bar nodig voor een goede werking. De pijpaansluitingen zijn 3/8, 1/2 opening 12 mm) of 3/4 (opening 20 mm). Het huis is gemaakt van messing met een NBR, EPDM of FKM afdichting. De CM-IA magneetventielen zijn compatibel met alle spoelen uit de CS4-serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
