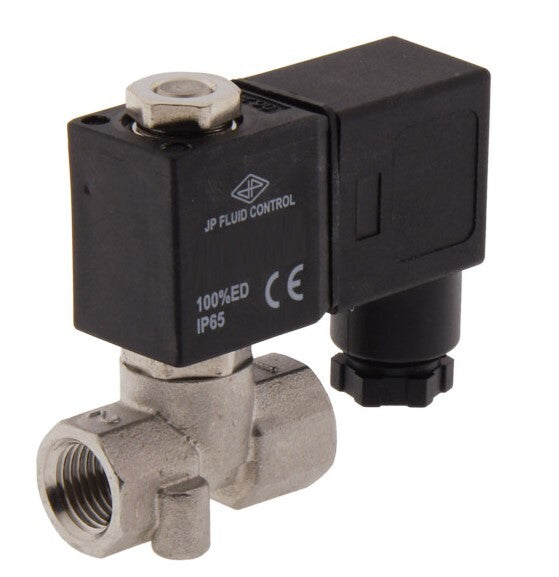

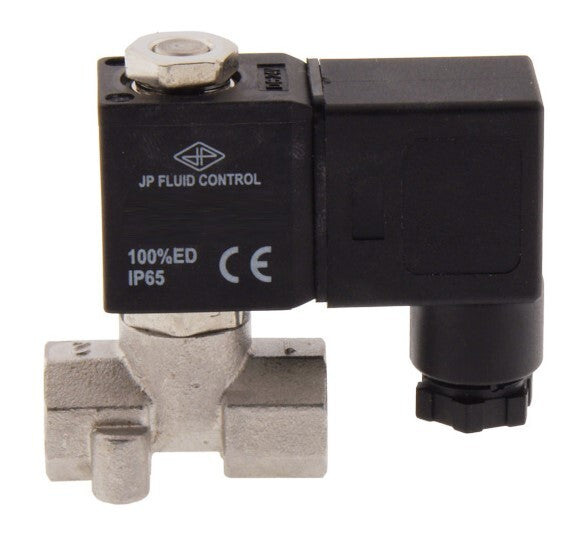

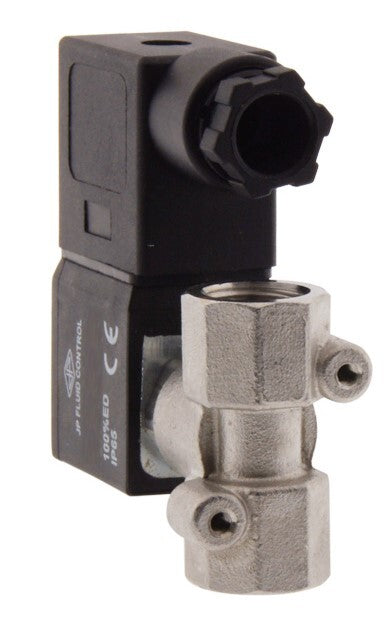

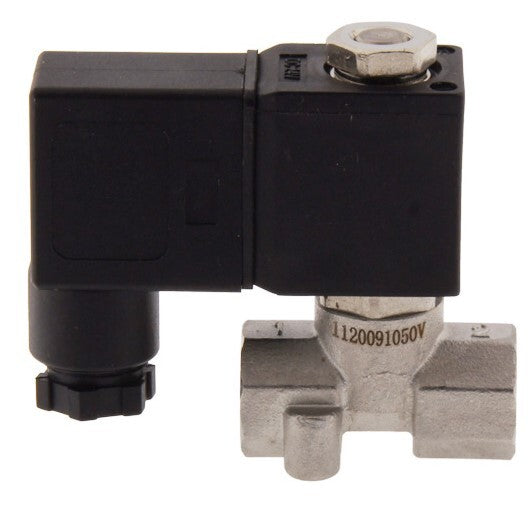

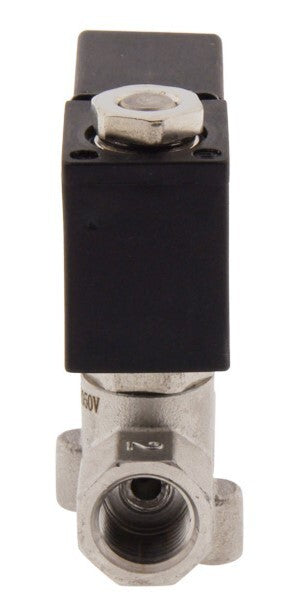

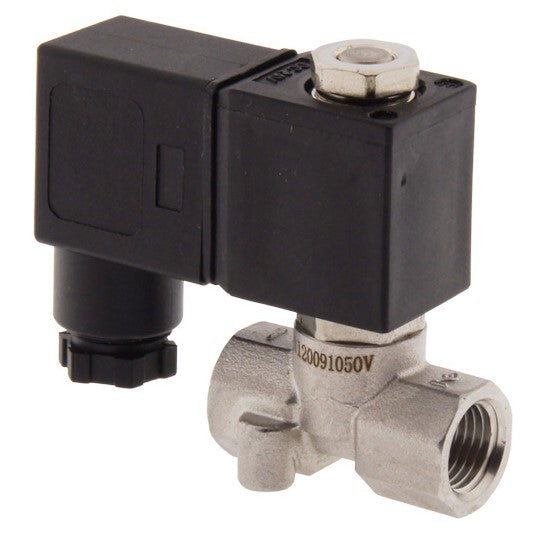

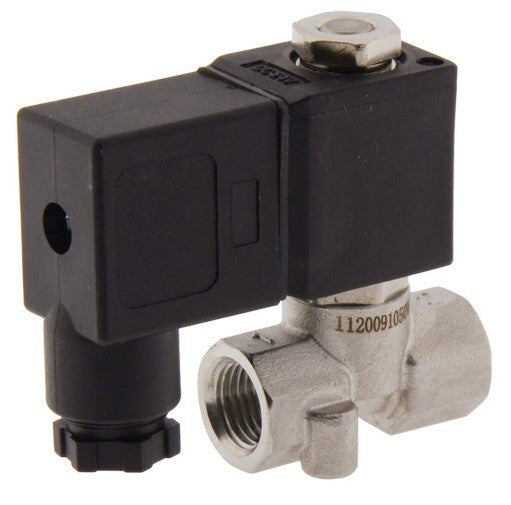

Magneetventiel CM-DA 1/4'' RVS FKM 0-13bar 380V AC
Let op: Dit product is niet meer verkrijgbaar
Energiezuinige en compacte 2/2 weg magneetklep met 1/4 inch aansluiting en 380V AC spoel. Normaal gesloten (open bij spanning). Geschikt voor schone media (max 120°C) met een werkdruk van 0-13 bar (direct gestuurd). Rvs behuizing met FKM afdichting. De doorlaat is 2mm, de Kv-waarde is 0.11m3/h (1.8 l/min bij dP=1 bar, water).
Inclusief spoel en DIN-B connectorLet op: Dit product is niet meer verkrijgbaar
Beschrijving
Zeer energiezuinig (6 Watt) en compact debiet berekend worden: bij 1 bar drukval water is het debiet ongeveer 1.8 l/min.
Dit ventiel heeft een FKM (Viton) afdichting, dit is o.a. geschikt voor perslucht, olie, brandstoffen en vele andere chemicaliën. Voor heet water (>100°C), stoom en basische stoffen wordt EPDM aanbevolen in plaats van FKM.
Voor andere stoffen kunt u de materialen compabiliteit overzicht.
380V AC380 volt wisselspanning (50Hz). Voor de meeste ventieltypen zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding.Kv-waardeDebiet (m3/uur) van water van 20°C door de geopende klep bij een drukval van 1 bar. Het debiet bij een ander drukverschil kan uitgerekend worden met de formule: Q=Kv√dp. Voorbeeld: Het debiet van een ventiel met Kv=0.5 in een systeem met 2 bar voordruk en open uiteinde wordt berekend met: 0.5√2=0.7 m3/uur, ofwel 12 liter/min. Voor gassen geldt een andere formule en zal het debiet hoger liggen. A handige tool om de juiste maat van het ventiel te bepalen is onze Kv-Waarde Calculator.1/4 inchG1/4 inch gasdraad (parallel BSPP). Bepaal de grootte van het ventiel aan de hand van de leidingdiameter en gewenst debiet. Met behulp van het fittingen aanbod kunt u het ventiel op het gewenste leidingtype en leidingsdiameter aansluiten.| Ventiel | Leiding ⌀ |
|---|---|
| 1/8 inch | ± 4 - 8 mm |
| 1/4 inch | ± 6 - 12 mm |
| 3/8 inch | ± 8 - 15 mm |
| 1/2 inch | ± 10 - 16 mm |
| 3/4 inch | ± 15 - 22 mm |
| 1 inch | ± 20 - 30 mm |
| 1½ inch | ± 25 - 50 mm |
| 2 inch | ± 40 - 60 mm |
