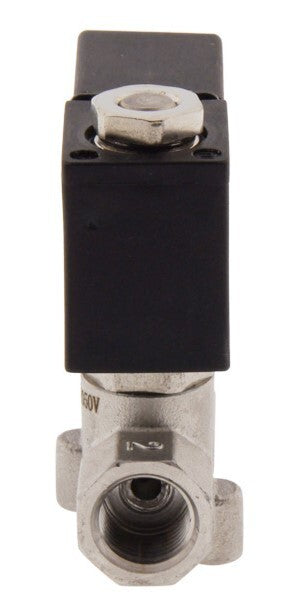

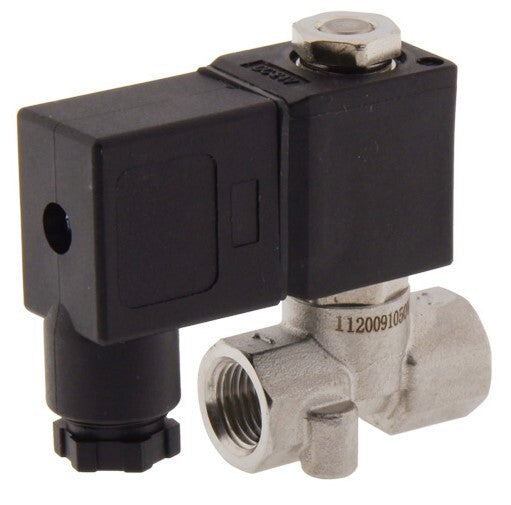

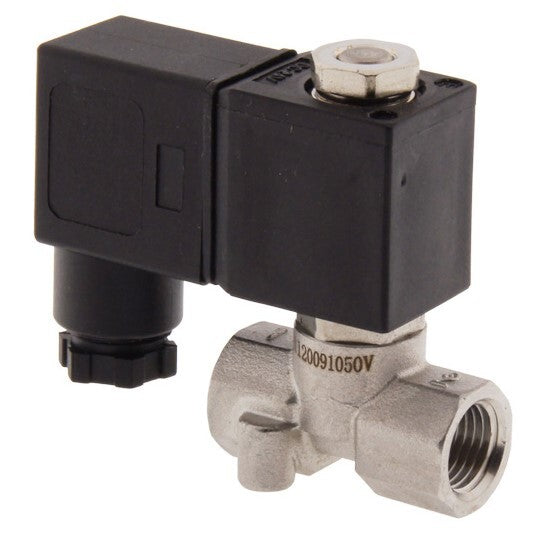

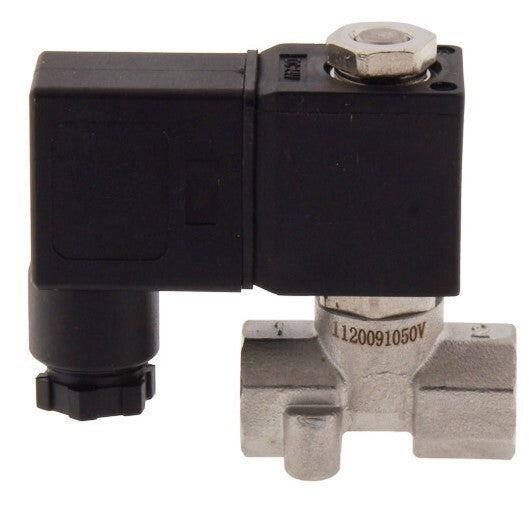

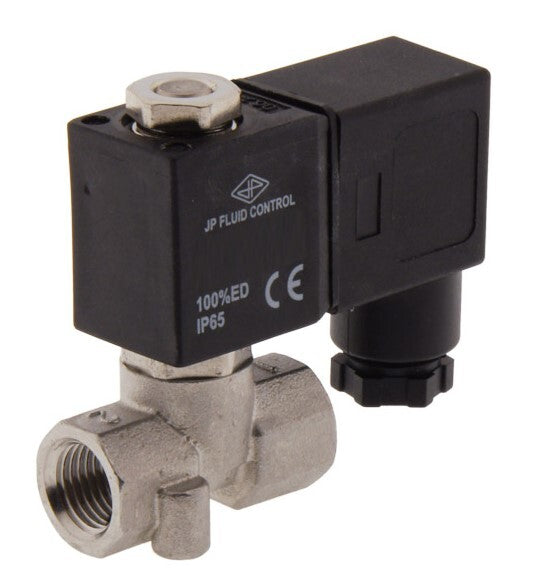

Magneetventiel CM-DA 1/4'' RVS EPDM 0-13bar 380V AC
Opmerking: dit product zal in de toekomst worden stopgezet
Energiezuinige en compacte 2/2 weg magneetklep met 1/4 inch aansluiting en 380V AC spoel. Normaal gesloten (open bij spanning). Geschikt voor schone media (max 130°C) met een werkdruk van 0-13 bar (direct gestuurd). Rvs behuizing met EPDM afdichting. De doorlaat is 2mm, de Kv-waarde is 0.11m3/h (1.8 l/min bij dP=1 bar, water).
Inclusief spoel en DIN-B connectorOpmerking: dit product zal in de toekomst worden stopgezet
- Normale prijs
- €53.95
- Normale prijs
- €44.59
Beschrijving
Zeer energiezuinig (6 Watt) en compact debiet berekend worden: bij 1 bar drukval water is het debiet ongeveer 1.8 l/min.
Dit ventiel heeft een EPDM afdichting, dit is o.a. geschikt voor (heet) water, stoom en meeste basische stoffen. Voor olie, perslucht en brandstoffen wordt FKM (Viton) aanbevolen in plaats van EPDM.
Voor andere stoffen kunt u de materialen compabiliteit overzicht.
380V AC380 volt wisselspanning (50Hz). Voor de meeste ventieltypen zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding.Kv-waardeDebiet (m3/uur) van water van 20°C door de geopende klep bij een drukval van 1 bar. Het debiet bij een ander drukverschil kan uitgerekend worden met de formule: Q=Kv√dp. Voorbeeld: Het debiet van een ventiel met Kv=0.5 in een systeem met 2 bar voordruk en open uiteinde wordt berekend met: 0.5√2=0.7 m3/uur, ofwel 12 liter/min. Voor gassen geldt een andere formule en zal het debiet hoger liggen. A handige tool om de juiste maat van het ventiel te bepalen is onze Kv-Waarde Calculator.1/4 inchG1/4 inch gasdraad (parallel BSPP). Bepaal de grootte van het ventiel aan de hand van de leidingdiameter en gewenst debiet. Met behulp van het fittingen aanbod kunt u het ventiel op het gewenste leidingtype en leidingsdiameter aansluiten.Ventiel | Leiding ⌀ |
---|---|
1/8 inch | ± 4 - 8 mm |
1/4 inch | ± 6 - 12 mm |
3/8 inch | ± 8 - 15 mm |
1/2 inch | ± 10 - 16 mm |
3/4 inch | ± 15 - 22 mm |
1 inch | ± 20 - 30 mm |
1½ inch | ± 25 - 50 mm |
2 inch | ± 40 - 60 mm |
