Referentie: CM-DA014B020F-024AC
Merk: JP Fluid Control

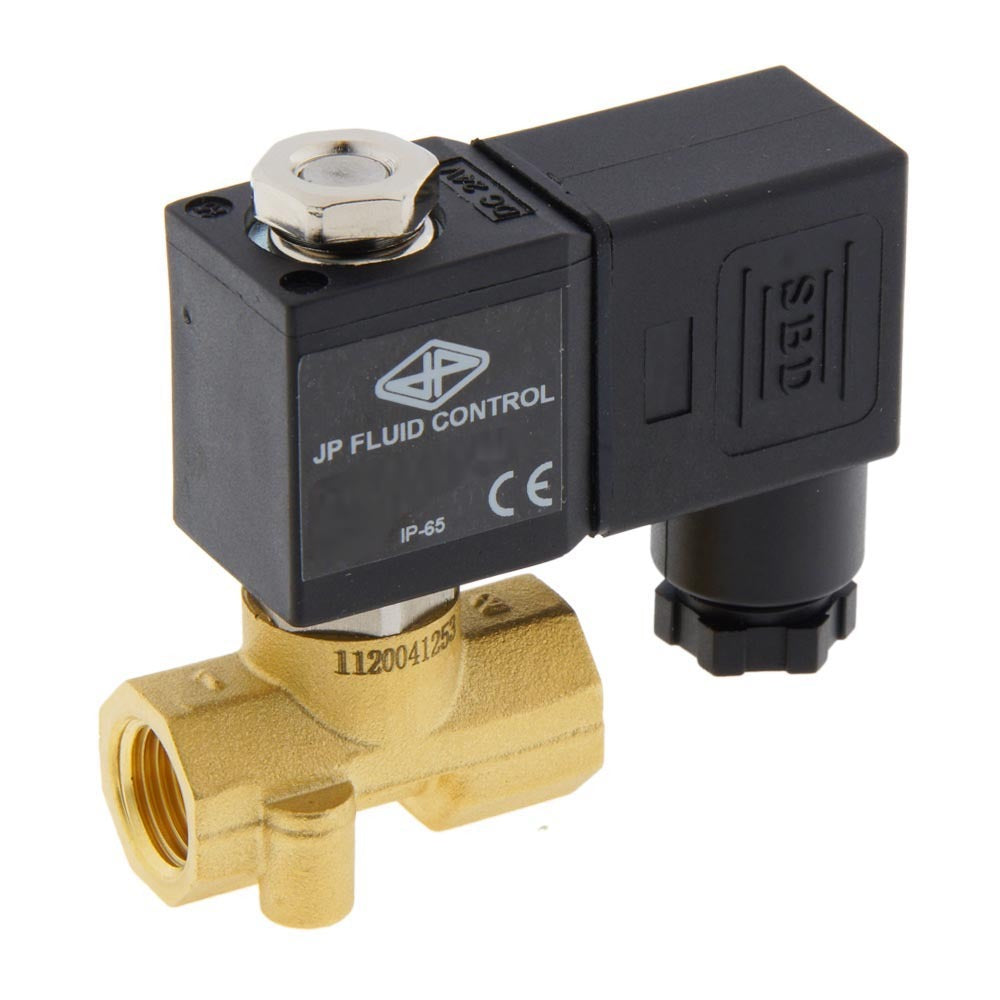

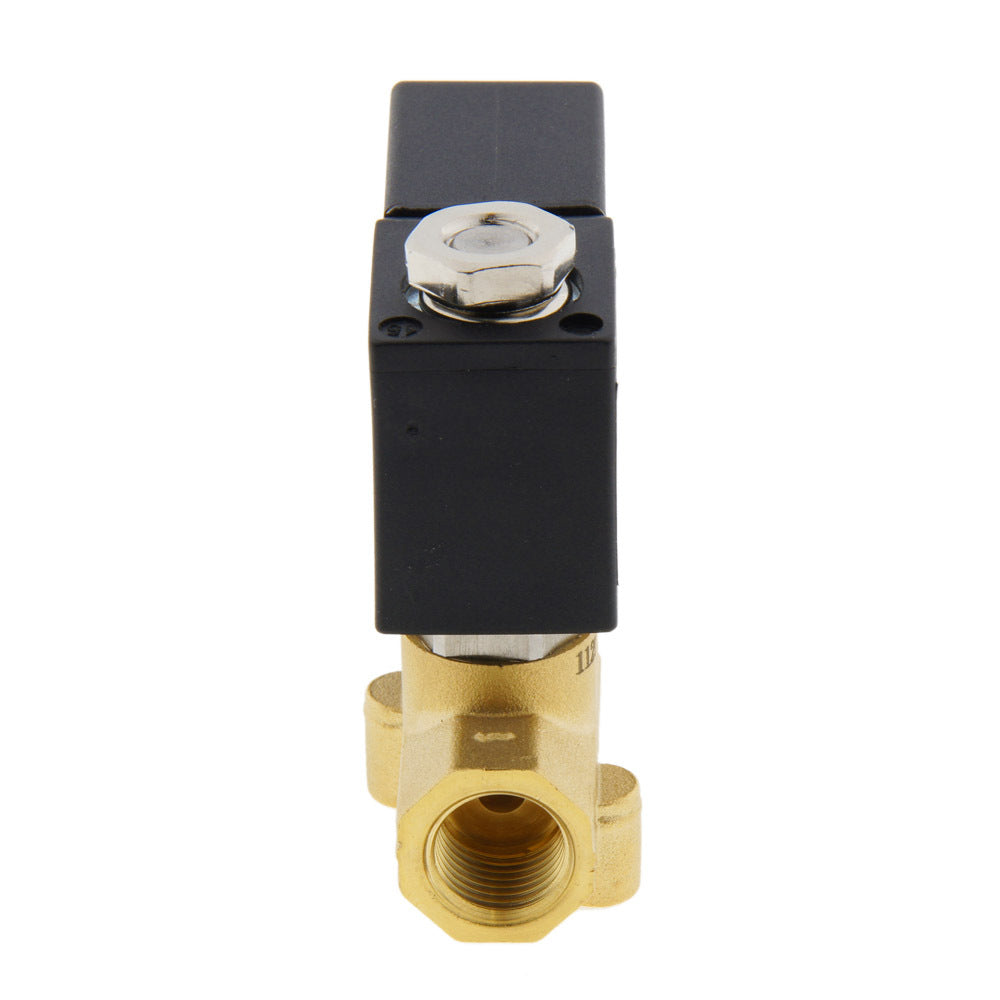

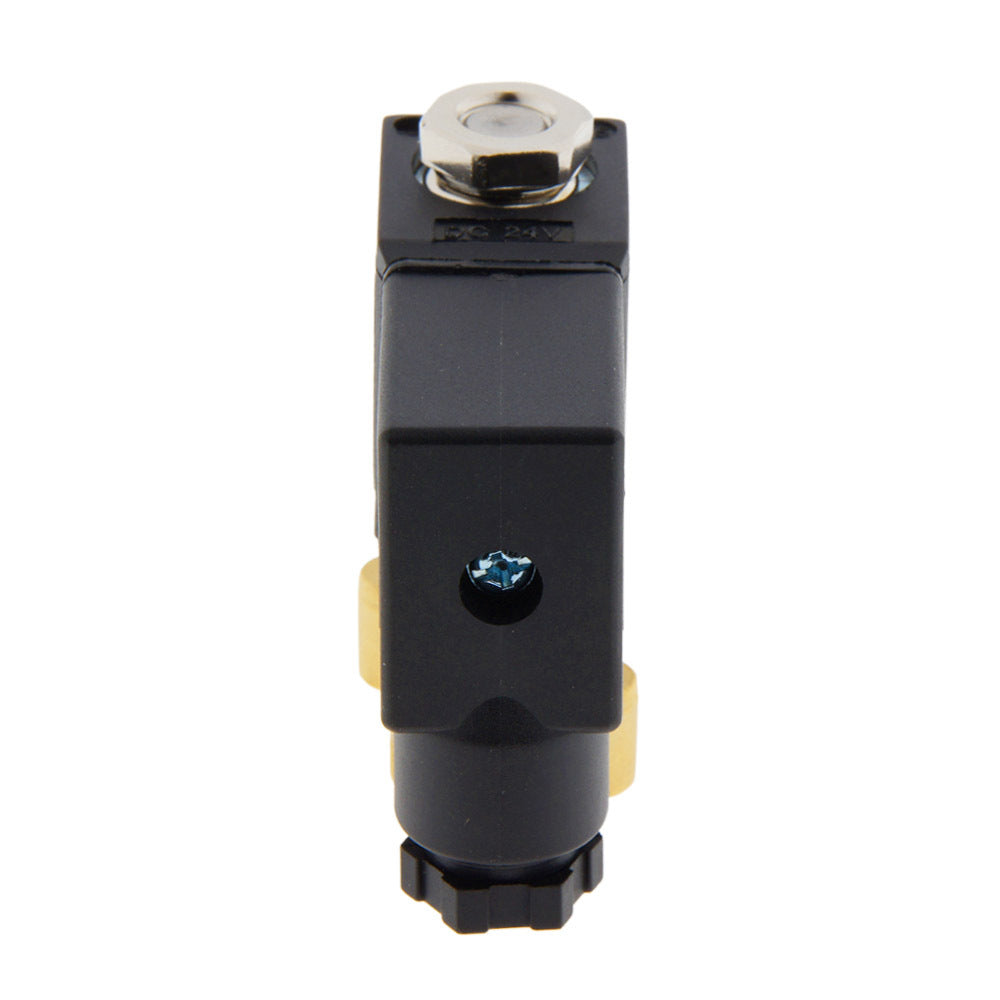

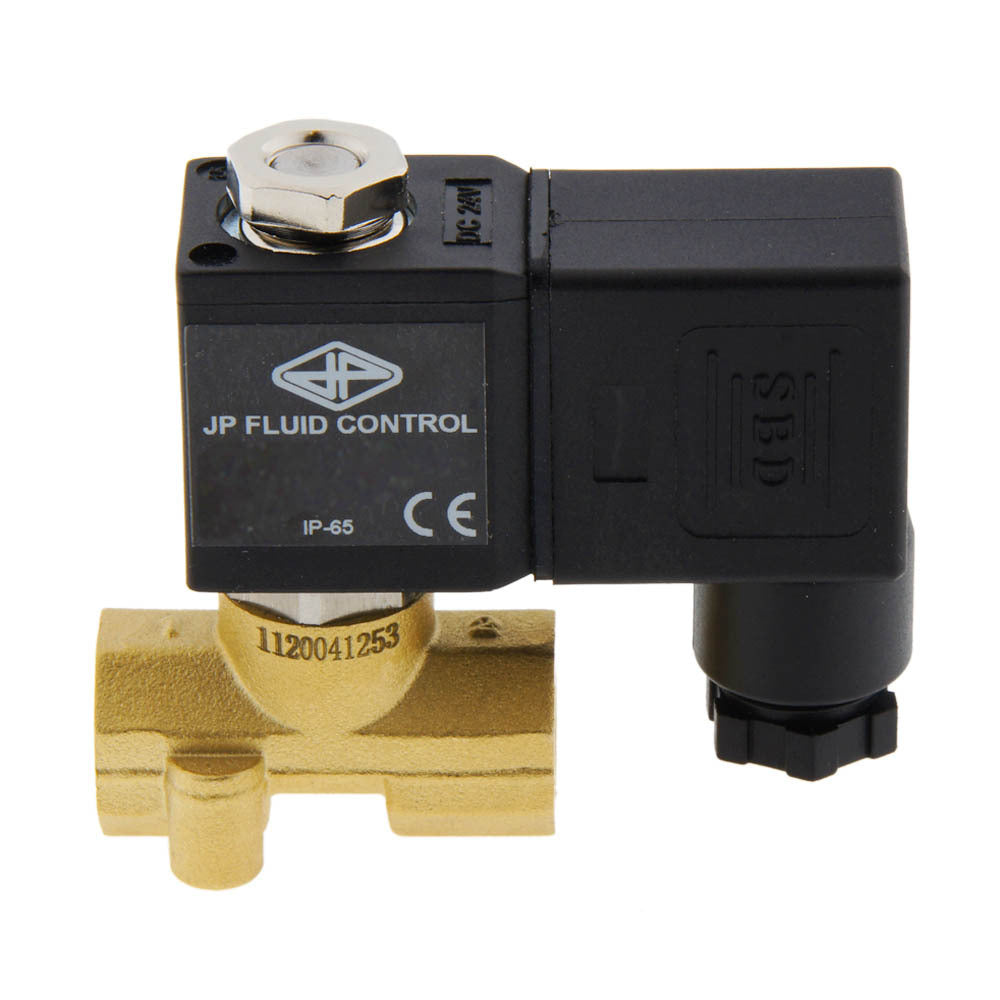

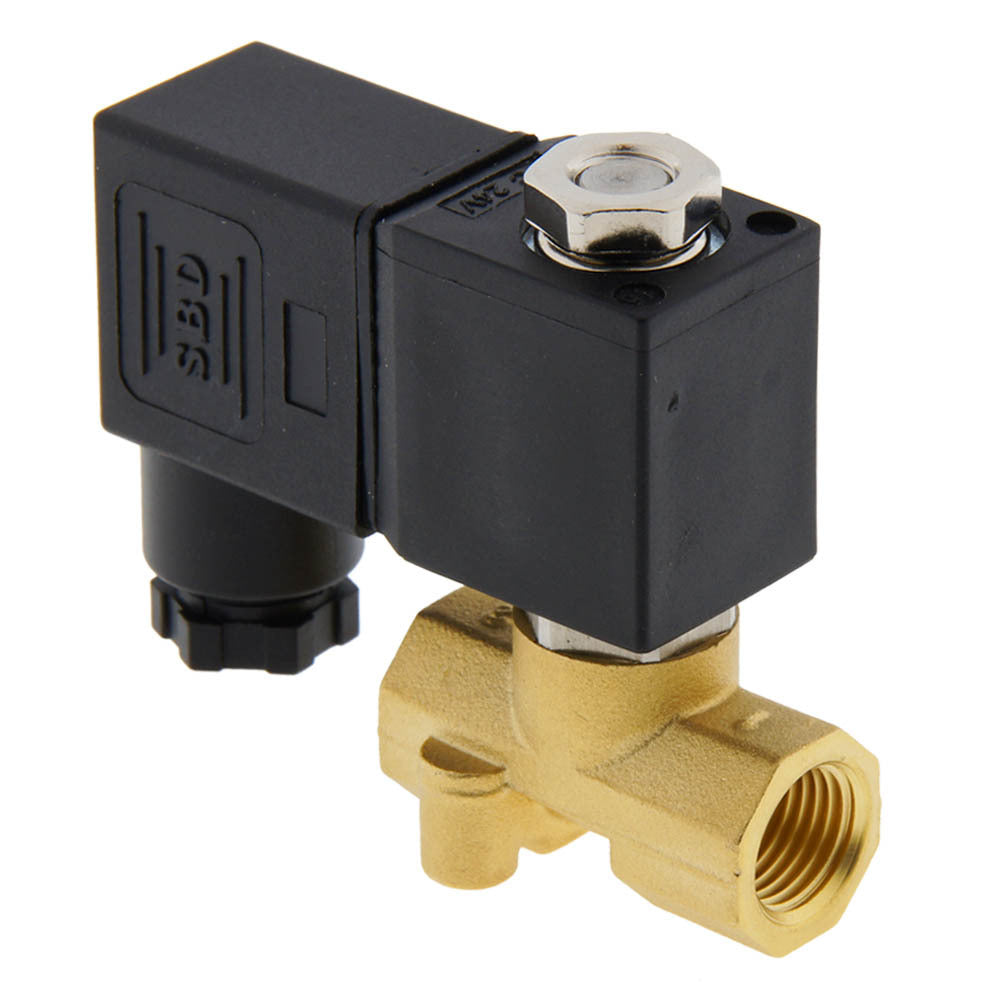

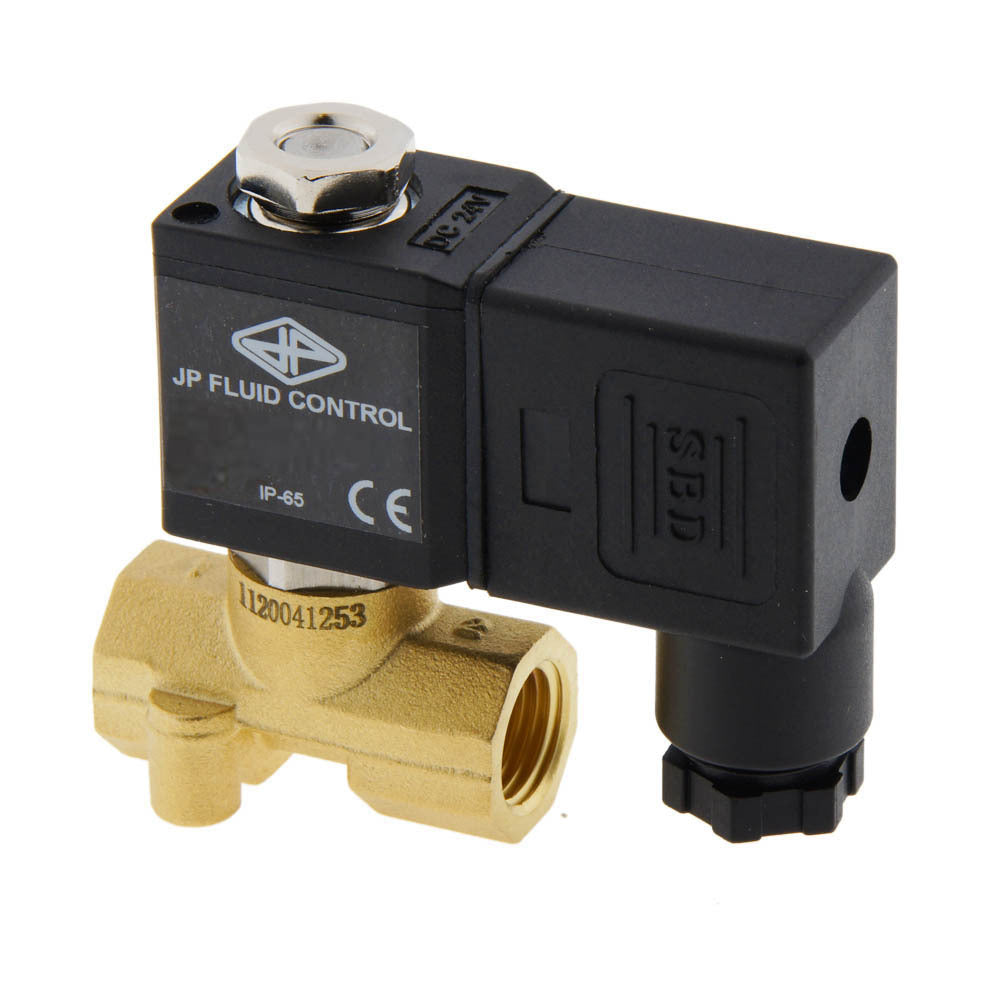

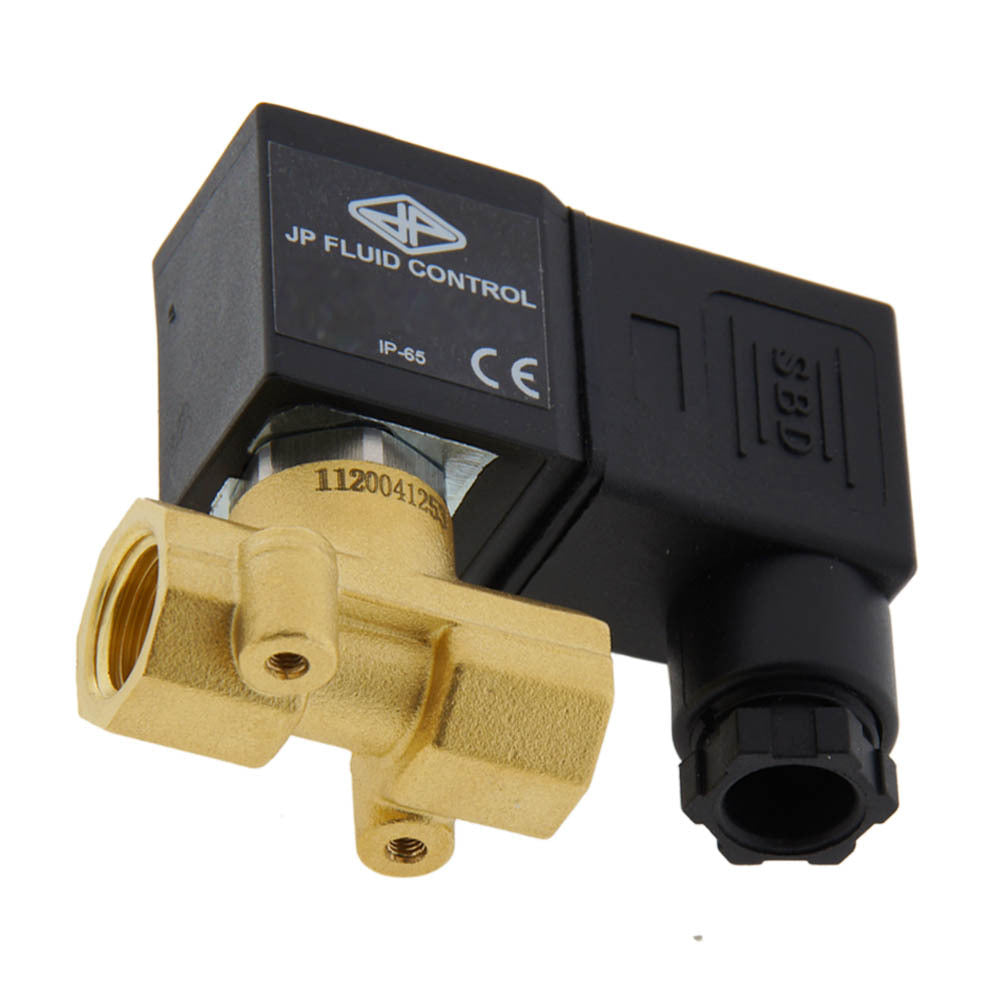

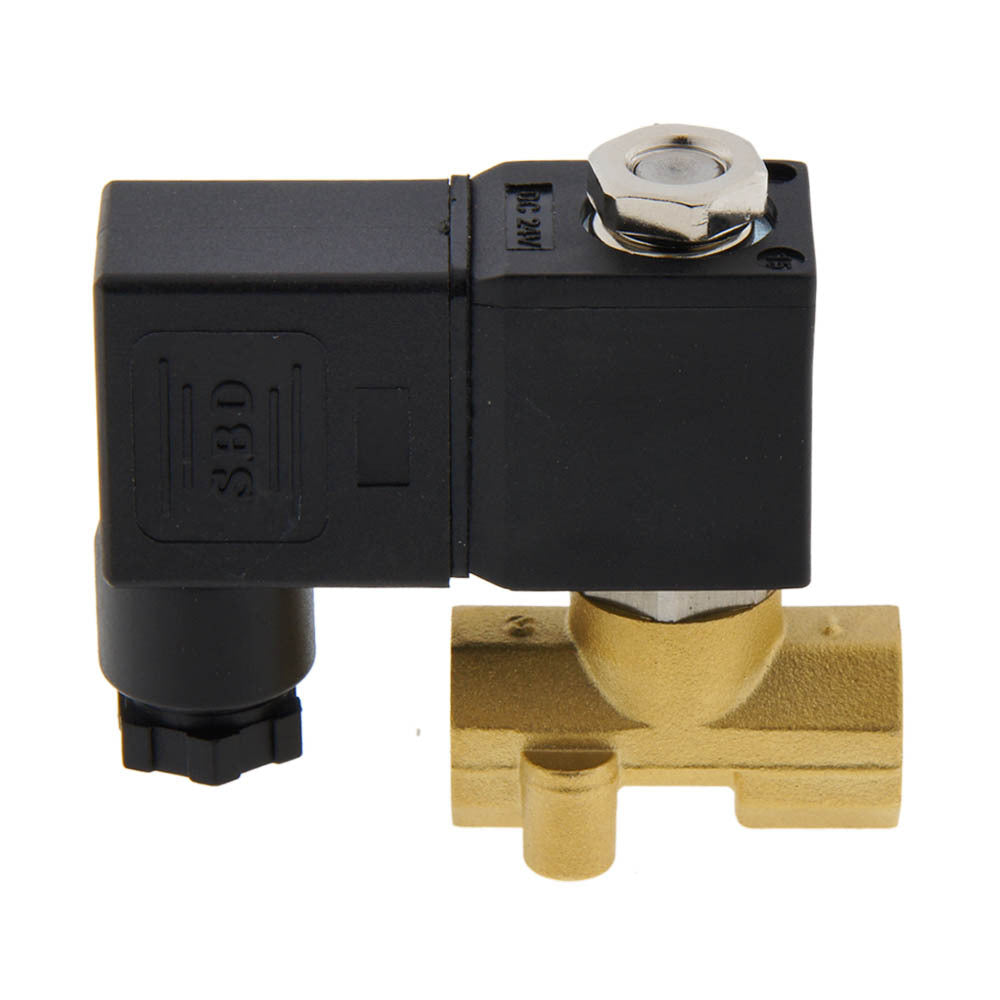

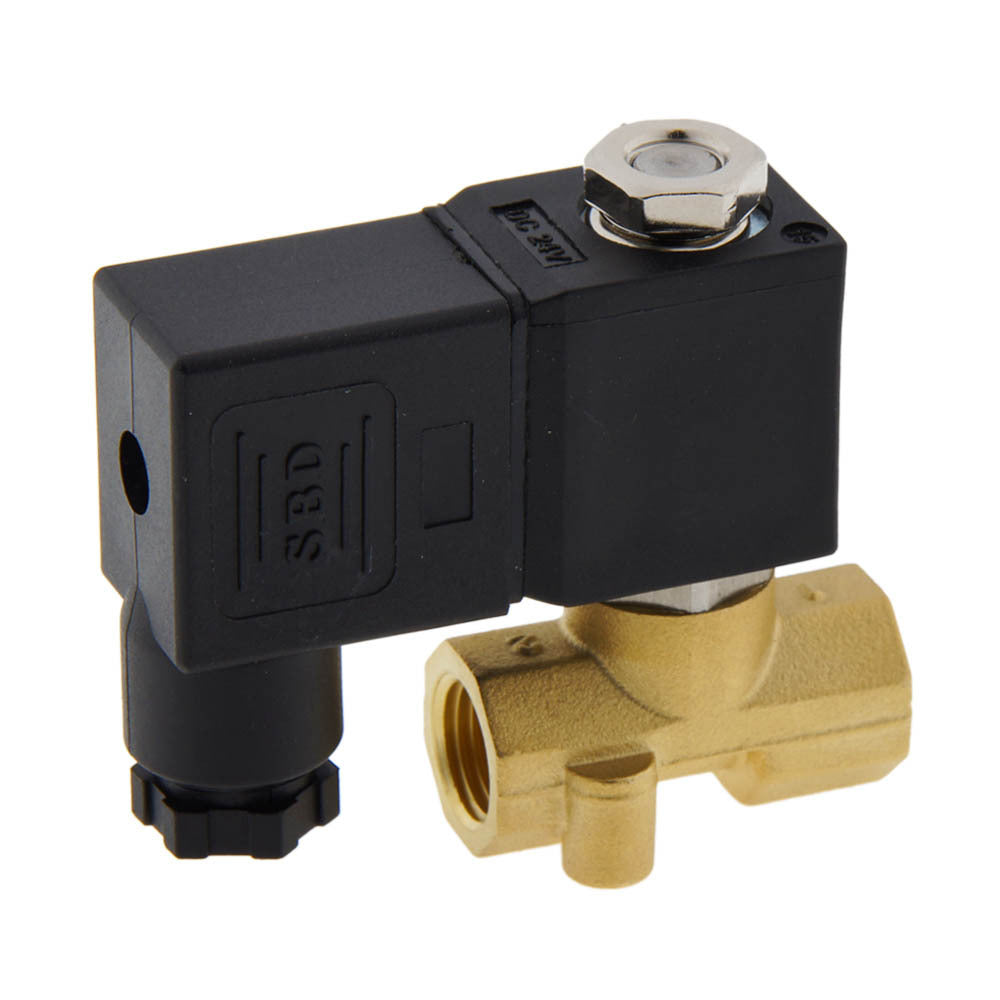

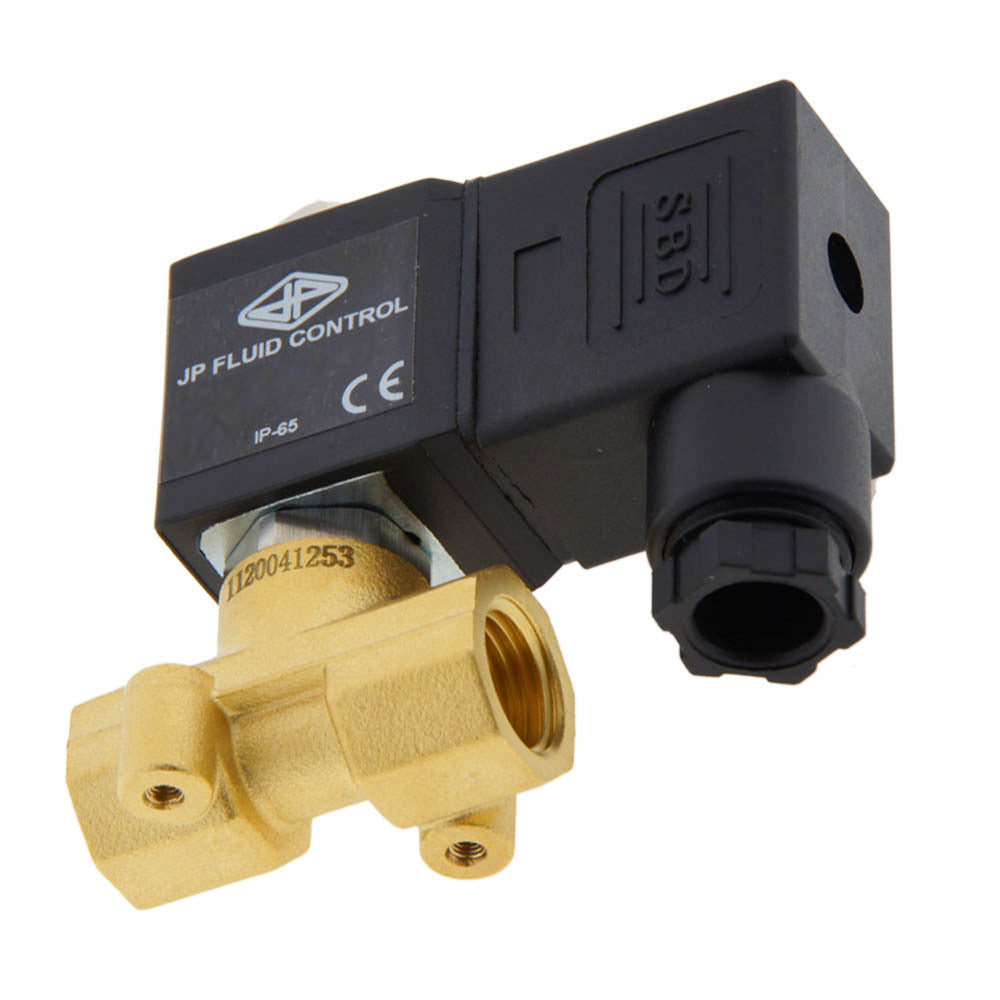

JP Fluid Control 2-weg magneetventiel (type CM-DA) met G 1/4 inch schroefdraad en een 24 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en direct werkend, zodat geen drukverschil nodig is. Geschikt voor een maximale mediatemperatuur van 120°C (248°F) en een drukbereik van 0 - 13 bar (0 - 189 psi). Behuizing van messing met FKM (FPM) afdichting en een opening van 2 mm. De Kv-waarde is 0,11 m3/h (1,83 l/min bij dp=1 bar water).

Bekijk alle
Normale prijs
€30.32
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€25.06
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 50 stuks is er een langere levertijd van 0 dagen. Maximaal 150 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een JP Fluid Control direct werkende 2-weg magneetventiel met G 1/4 inch schroefdraad en een 24 V AC spoel. De klep heeft een messing behuizing met FKM (FPM) afdichting en een doorlaatopening van 2 mm (ongeveer 5/64 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor een druk van 0 - 13 bar en een maximumtemperatuur van 120° C. De klep heeft een Kv-waarde van 0,11 m3/u, wat neerkomt op een debiet van 1,83 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0,13, wat 0,13 GPM @ 1 psi drukdaling betekent. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

  • Compact en laag energieverbruik van 8 VA
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
  • Geleverd inclusief spoel en connector
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

CM-DA serie

De CM-DA is een normaal gesloten, direct werkende 2/2-weg magneetafsluiter en is speciaal ontworpen voor installaties waar compactheid en energiezuinigheid belangrijk zijn. De magneetventielen hebben een doorlaat van 1 tot 2,5 mm, werken vanaf 0 bar (0 psi) en zijn geschikt voor kleine stroomsnelheden. De behuizing is gemaakt van messing met een NBR, EPDM of FKM afdichting. De CM-DA magneetventielen zijn compatibel met alle spoelen uit de CS4 serie.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
