Magneetventiel 20mm Gelaste Hulzen NC Kunststof EPDM 0.5-6bar/7-87psi 24VDC 142 88650

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
Magneetventiel 20mm Gelaste Hulzen NC Kunststof EPDM 0.5-6bar/7-87psi 24VDC 142 88650
Magneetventiel 20mm Gelaste Hulzen NC Kunststof EPDM 0.5-6bar/7-87psi 24VDC 142 88650
Referentie: 88650
Merk: Burkert

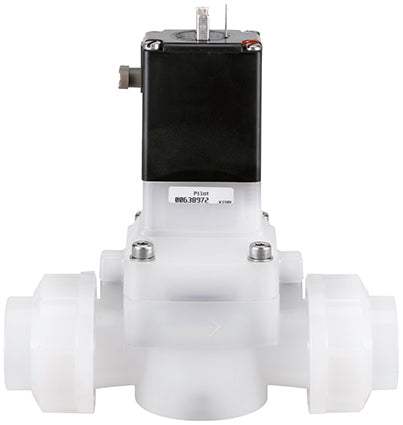

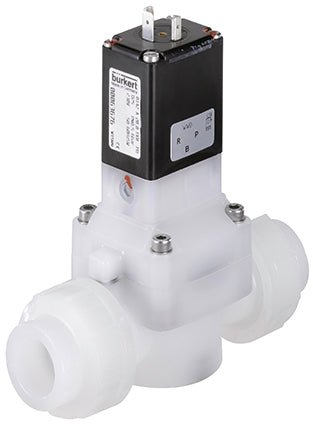

Burkert 2/2-weg magneetventiel (type 142) met 20 mm gelaste moffen en een 24 V DC spoel. De schakelfunctie van het magneetventiel is normaal gesloten (spanning = open). De klep is indirect bediend, dus er is een kleine verschildruk nodig. Geschikt voor licht verontreinigde en agressieve media (media scheiding). Geschikt voor max. media temperaturen van 70 °C (158 °F) en een drukbereik van 0.5 tot 6 bar (7 tot 87 psi). Behuizing van kunststof met EPDM afdichting en een doorlaat van 15 mm. De Kv-waarde is 5 m3/h (83.35 l/min bij dp = 1 bar water). Handmatige bediening.
Opmerking: DIN-connector niet inbegrepen.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een Burkert indirect bediend 2/2-weg magneetventiel met 20 mm gelaste moffen en een 24 V DC spoel. De klep heeft een kunststof behuizing met EPDM afdichting en een doorlaat van 15 mm. De schakelfunctie van het magneetventiel is normaal gesloten, wat betekent dat de klep opent wanneer er spanning wordt toegepast. Geschikt voor een drukbereik van 0.5 tot 6 bar (7 tot 87 psi) en een maximale temperatuur van 70 °C (158 °F). De klep heeft een Kv-waarde van 5 m3/h, wat overeenkomt met een debiet van 83 l/min bij een verschildruk van 1 bar (voor water). In imperiale eenheden: Cv = 6, wat betekent 6 GPM @ 1 psi drukval. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de draadmaat en de doorlaatdiameter. Voor een nauwkeurigere dimensionering kunt u de Kv-waarde gebruiken met onze eenvoudig te gebruiken ventiel dimensioneringscalculator. Dit model is media gescheiden. Dit betekent dat de werkende onderdelen zoals de veer gescheiden zijn van het medium door een flexibel membraan, waardoor het mogelijk is om licht verontreinigde en agressieve media te gebruiken. De EPDM (ethyleen-propyleen-dieen-monomeer rubber) afdichting is geschikt voor neutrale vloeistoffen en veel chemicaliën, maar heeft een slechte bestendigheid tegen oliën en vetten. Let op dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te controleren. De handmatige bediening kan worden gebruikt om het systeem in bedrijf te stellen. De klep heeft een IP65 classificatie indien correct aangesloten.

Voordelen:

  • Agressieve media zijn mogelijk dankzij het media gescheiden ontwerp
  • De handmatige bediening is ideaal voor inbedrijfstelling en bij stroomuitval
  • Goede bescherming tegen de omgeving dankzij de IP65 classificatie
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere kleptypes

Nadelen:

  • Niet geschikt voor lage drukverschillen (< 0.5 bar). Bij lage druk of een vacuüm, overweeg een (semi-)direct magneetventiel
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • De spoel kan warm worden bij inschakeling. Een goed geventileerde omgeving wordt aanbevolen
  • DIN-connector niet inbegrepen

Serie:

Het Bürkert 0142 ventiel is een indirect bediend ventiel met een poortdiameter van DN 15 tot DN 50 met dubbele wartel gelijmde moffen. Voor dit indirect bediende ventiel is een minimale verschildruk van 0.5 bar vereist om te functioneren. De behuizing is standaard gemaakt van PVC. PVDF is op aanvraag beschikbaar en geschikt voor hogere temperaturen dan PVC. De standaard opties voor afdichtingsmaterialen zijn EPDM en FKM. De scheiding van het medium met de werkende onderdelen van het ventiel maakt het een goede oplossing voor agressieve of licht verontreinigde media. De klep opent en sluit door middel van een flexibel membraan. Het 3/2-weg pilotventiel kan eenvoudig worden omgezet van normaal gesloten naar normaal open werkingsprincipe door de hoofdzitting 180 graden te draaien. Alle 0142 ventielen worden geleverd met een handmatige bediening voor inbedrijfstelling en testen. Een elektrische positie terugmelding is optioneel.

Houd er rekening mee dat dit product op bestelling wordt gemaakt en helaas niet kan worden geretourneerd.
