Referentie: 88442
Merk: Burkert

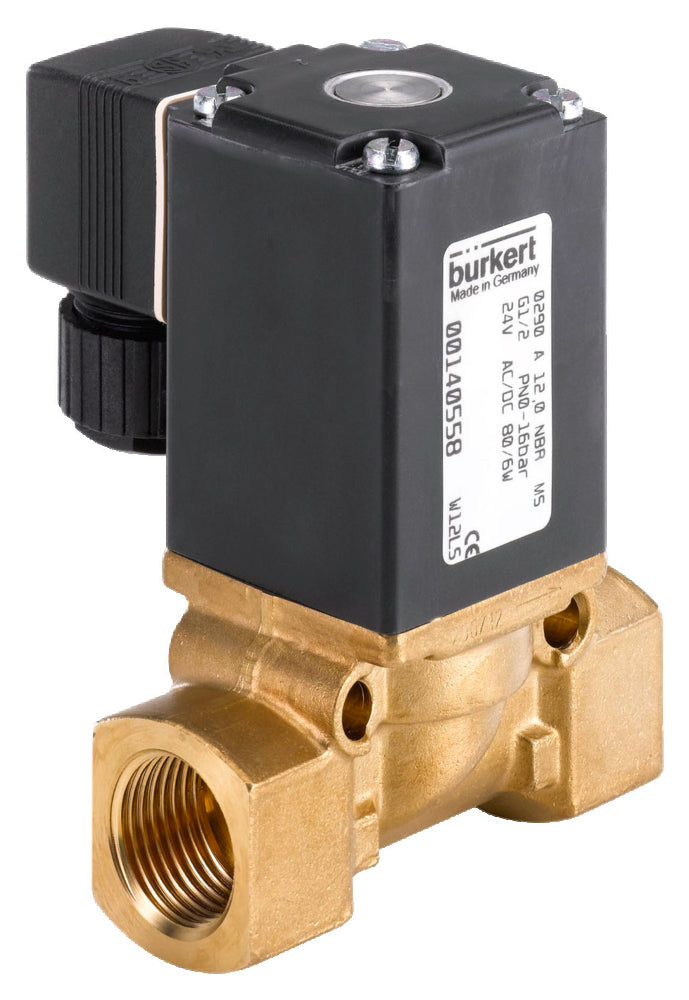

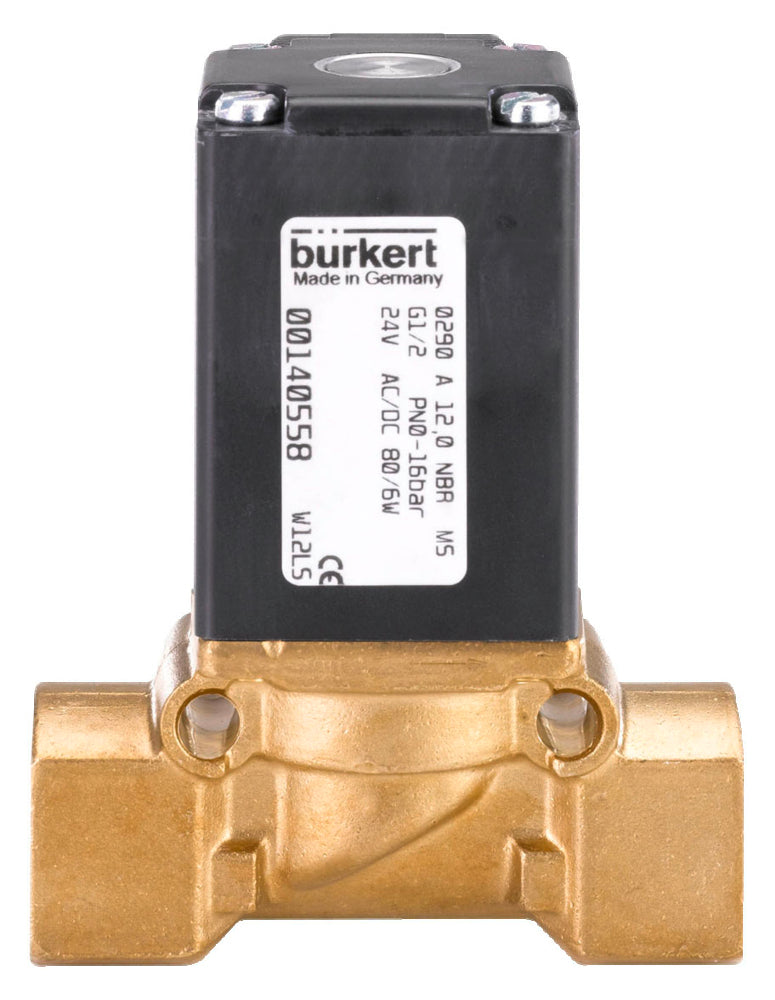

Bürkert 2/2-weg magneetventiel (type 0290) met G3/4'' binnendraad en 24V UC spoel. Normaal gesloten (spanning = open) en semi-direct gestuurd, dus geen drukverschil nodig. Behuizing van messing met EPDM afdichtingen en een 20 mm doorlaat. Laag waterslag risico dankzij gedempte sluiting. Geschikt voor drinkwater.


Let op: DIN connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd
€331.53
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€273.99
excl BTW
Op voorraad +17 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 17 dagen. Maximaal 2 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 18 werkdagen

Klanten waarderen ons 4.81 / 5

1978 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Bürkert semi-direct opererend 2/2-weg magneetventiel met G3/4 binnendraad en 24V UC (wissel- of gelijkstroom) spoel. Het ventiel heeft een messing behuizing met EPDM afdichtmateriaal en een doorlaat van 20 mm. De circuit functie van het magneetventiel is normaal gesloten, dat wil zeggen dat het ventiel opent bij spanning. De messing behuizing is duurzaam, geschikt voor neutrale media en bestand tegen veel chemicaliën. De EPDM (ethyleenpropyleen-dieenmonomeerrubber) afdichting is geschikt voor neutrale media en vele chemicaliën, maar heeft een slechte weerstand tegen oliën en vetten. Houd er rekening mee dat de interne ventieldelen, zoals de RVS plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheidstabel om te controleren of behuizing en afdichtingen compatibel zijn met het medium. Het ontwerp van de klep voorkomt waterslag. Energie efficiënt ontwerp voor een lange levensduur. Voldoet aan alle Europese drinkwater eisen.

Belangrijkste voordelen

  • Deze klep voldoet aan alle Europese drinkwater eisen
  • Energie besparend ontwerp wat zorgt voor een geringe opwarming van het medium en bovendien een lange levensduur
  • Lage kans op waterslag, dankzij de gedempte sluiting
  • Opent zonder drukverschil dankzij het gekoppelde membraan
  • Stille sluiting dankzij het gedempte ontwerp
  • Bürkert ontwerp: bewezen betrouwbaarheid en duurzaamheid

0290 serie

Bürkert Type 0290 is een semi-direct gestuurd magneetventiel uit de S.EV-serie. Het membraan heeft een vaste koppeling met een plunjer. Dit betekent dat de klep zonder drukverschil opent en kan worden gebruikt voor lage druk toepassingen, zoals zwaartekracht gevoede systemen of gesloten circulerende circuits. De klep is ontworpen voor een stille werking. Alle versies aangeduid met UC hebben een ingebouwd elektronisch circuit om een hoge inschakelstroom te bereiken om de klep te openen en een lage houdstroom om de klep in de geopende stand te houden. Dit kick and drop-systeem leidt tot een laag stroomverbruik en een lage warmteontwikkeling wat de 0290 een lange levensduur geeft.

Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Downloads

Manual Burkert 0290 (EN)
pdf
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
3/4 inch
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Cilindrische binnendraad BSPP-G
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
24 V AC, 24 V DC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Messing
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
EPDM
Bediening
Het werkingsprincipe van het magneetventiel.
Semi-direct
Aanbevolen voor
Type vloeistof of gas waarvoor de klep wordt aanbevolen.
Water en stoom, Water (tot 60°C), Alcohols
Min drukverschil (bar)
Minimaal drukverschil dat nodig is om de klep effectief te laten werken. Als het drukverschil kleiner is, werkt de klep mogelijk niet goed.
0
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
16
Kenmerken
Kies speciale magneetventieleigenschappen die belangrijk zijn voor jouw toepassing.
Voor vacuüm
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
20
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
6.5
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
-30
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
90
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
9
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Uitvoering
Kies een model.
Recht
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
AC/DC
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
55
Bediening
Kleppen kunnen op 5 manieren worden bediend: handmatig, mechanisch, elektrisch, hydraulisch of pneumatisch.
Stootnok
Constructie van kleppen
Is de klep compleet en gebruiksklaar, of dient dit als vervangingsonderdeel?
Klep compleet
QNn-waarde (gas) (l/min)
De gasstroom door de klep, gemeten in liters per minuut onder standaardomstandigheden (inlaatdruk 6 barg, drukval 1 bar, 20 °C).
7000
Afdichting naar buiten toe
Het materiaal dat wordt gebruikt voor afdichtingen die de media afsluiten van de omgeving. Kies een materiaal dat bestand is tegen zowel het medium als de externe omgeving.
EPDM
Pilot controle doorlaat (mm)
Indirect gestuurde kleppen hebben een verbinding van de stuurkamer naar de uitlaatpoort om de druk in de stuurkamer te regelen en daarmee de klep te schakelen.
2
Uitlooprichting
Magneetventielen hebben meestal een bepaalde stromingsrichting, die onder of boven de klepzitting vandaan kan komen, wat de stromingseigenschappen en toepassingen beïnvloedt.
Boven zitting
Lengte installatie (mm)
De totale lengte van de klep, inclusief de aansluitpoorten en eventuele montagebeugels of adapters.
100
Indirect werkend
Nee
