Referentie: 85343
Merk: Burkert

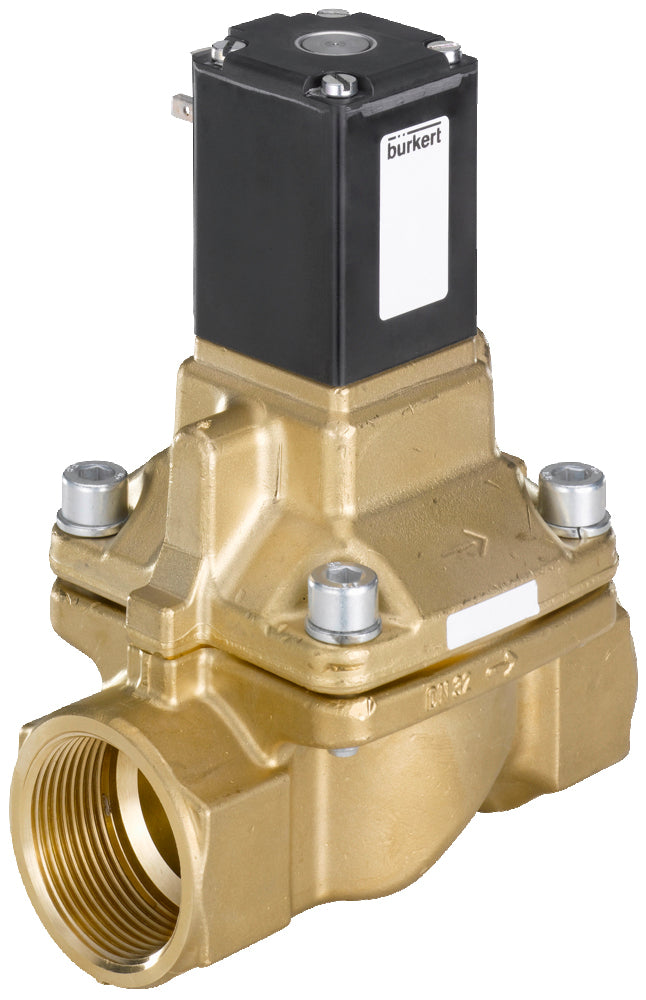

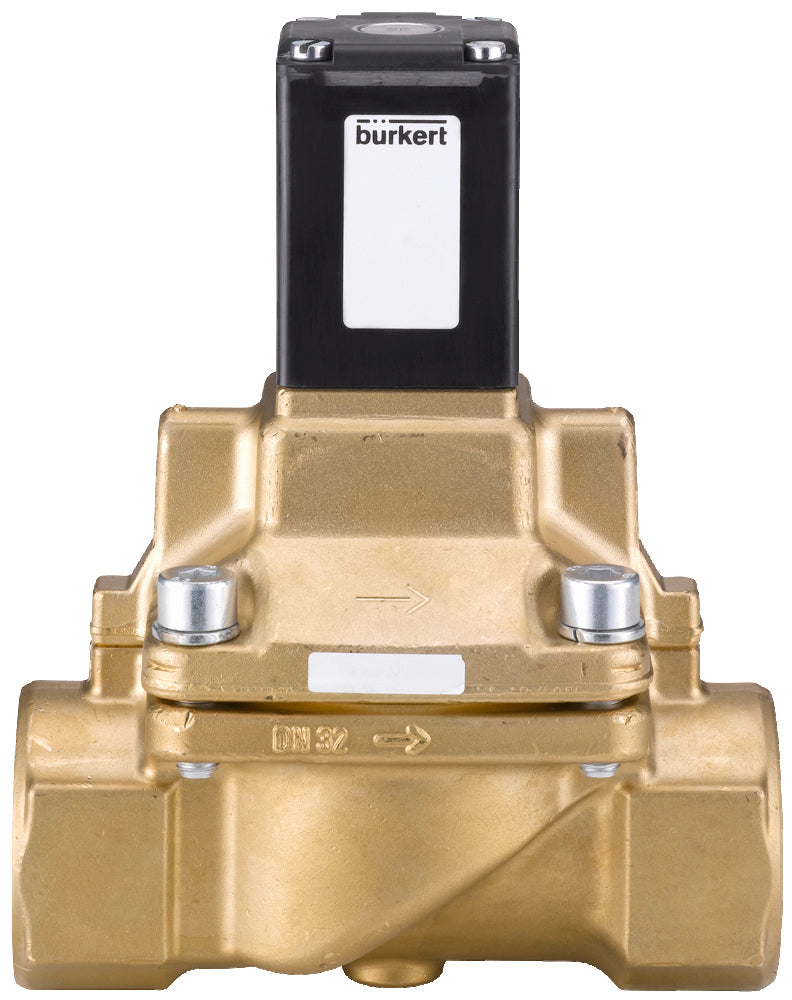

Burkert 2/2-weg magneetventiel (type 5404) met G 1 1/2 inch schroefdraad en een 24 V DC spoel. De schakelfunctie van het magneetventiel is normaal gesloten (spanning = open). De klep is indirect bediend, dus er is een kleine verschildruk nodig. Geschikt voor maximale mediumtemperaturen van 120 °C (248 °F) en een drukbereik van 1 tot 16 bar (15 tot 232 psi). Behuizing van messing met PTFE afdichting en een doorlaat van 40 mm. De Kv-waarde is 18 m3/h (300,06 l/min bij dp = 1 bar water).
Opmerking: DIN-connector niet inbegrepen.

Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€811.90
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€670.99
excl BTW

Op voorraad +18 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 18 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 19 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een indirect bediend 2/2-weg magneetventiel van Burkert met G 1 1/2 inch schroefdraad en een 24 V DC spoel. De klep heeft een behuizing van messing met PTFE afdichting en een doorlaat van 40 mm. De schakelfunctie van het magneetventiel is normaal gesloten, wat betekent dat de klep opent wanneer er spanning wordt toegepast. Geschikt voor een drukbereik van 1 tot 16 bar (15 tot 232 psi) en een maximale temperatuur van 120 °C (248 °F). De klep heeft een Kv-waarde van 18 m3/h, wat overeenkomt met een debiet van 300 l/min bij een verschildruk van 1 bar (voor water). In imperiale eenheden: Cv = 21, wat betekent 21 GPM @ 1 psi drukval. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeurigere dimensionering kunt u de Kv-waarde gebruiken met onze eenvoudig te gebruiken ventiel dimensioneringscalculator. De behuizing van messing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen veel chemicaliën. De PTFE (polytetrafluorethyleen of teflon) afdichting is bestand tegen bijna alle media. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te controleren. De klep heeft een IP65-classificatie indien correct aangesloten.

Voordelen:

  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere kleptypes

Nadelen:

  • Niet geschikt voor lage drukverschillen (< 1 bar). In geval van lage druk of een vacuüm, overweeg een (semi-)direct magneetventiel
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • De spoel kan warm worden bij inschakeling. Een goed geventileerde omgeving wordt aanbevolen
  • DIN-connector niet inbegrepen

Serie:

De Bürkert 5404 is een indirect bediend magneetventiel, wat betekent dat er een drukverschil van minimaal 1 bar nodig is om de klep te openen. Het 5404-ventiel heeft een zuiger die de klep afdicht en de gebruikelijke flexibele rubberen membraan vervangt. Deze robuuste constructie maakt hoge werkdrukken mogelijk, in sommige versies tot 80 bar. De poortmaten variëren van 1/2 inch tot 2 inch. De afmetingen van de doorlaat variëren van DN 12 tot DN 50. Een populaire toepassing voor het 5404-ventiel is als een veiligheidsklep voor compressoren. Daarnaast zijn er 5404-ventielen verkrijgbaar met ATEX-explosiegoedkeuring. Gas- en stoomversies zijn beschikbaar voor temperaturen tot 160 °C, evenals speciale versies ontworpen voor temperaturen zo laag als -40 °C.

Houd er rekening mee dat dit product op bestelling wordt gemaakt en helaas niet kan worden geretourneerd.
