16mm PVDF 24VUC Magneetventiel Burkert 0131 78854

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
16mm PVDF 24VUC Magneetventiel Burkert 0131 78854
Referentie: 78854
Merk: Burkert

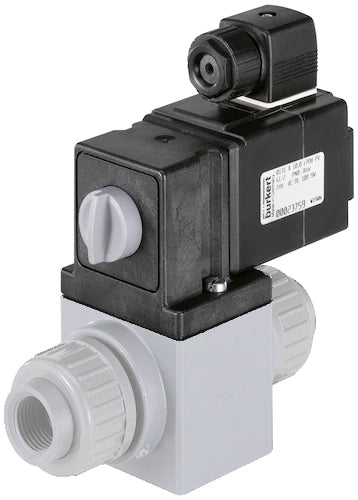

Burkert 2/2-weg magneetventiel (type 0131) met 16 mm gelaste sleeves en een 24 V AC/DC spoel. De schakelfunctie van het magneetventiel is normaal gesloten (spanning = open). De klep is direct werkend, dus er is geen verschildruk nodig. Geschikt voor licht verontreinigde en agressieve media (media scheiding). Geschikt voor max. media temperaturen van 70 °C (158 °F) en een drukbereik van 0 tot 3 bar (44 psi). Behuizing van kunststof met FKM afdichting en een doorlaat van 10 mm. De Kv-waarde is 2 m3/h (33.34 l/min bij dp = 1 bar water). Handmatige bediening. Niet geschikt voor vacuüm.
Opmerking: DIN-connector niet inbegrepen.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een Burkert direct werkend 2/2-weg magneetventiel met 16 mm gelaste sleeves en een 24 V AC/DC spoel. De klep heeft een kunststof behuizing met FKM afdichting en een doorlaat van 10 mm. De schakelfunctie van het magneetventiel is normaal gesloten, wat betekent dat de klep opent wanneer er spanning wordt toegepast. Omdat het direct werkend is, is er geen drukverschil over de klep nodig om de klep te openen. Geschikt voor een drukbereik van 0 tot 3 bar (44 psi) en een maximale temperatuur van 70 °C (158 °F). De klep heeft een Kv-waarde van 2 m3/h, wat overeenkomt met een debiet van 33 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 2, wat betekent 2 GPM @ 1 psi drukval. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de draadmaat en de doorlaatdiameter. Voor een nauwkeurigere dimensionering kunt u de Kv-waarde gebruiken met onze eenvoudig te gebruiken ventiel dimensioneringscalculator. Dit model is media gescheiden. Dit betekent dat de werkende onderdelen zoals de veer gescheiden zijn van het medium door een flexibel membraan, waardoor het mogelijk is om licht verontreinigde en agressieve media te gebruiken. De FKM (fluorrubber of Viton) afdichting heeft uitstekende chemische eigenschappen, is geschikt voor de meeste oliën en oplosmiddelen, maar kan geen heet water of stoom verwerken. Let op: de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, komen ook in contact met het medium en moeten chemisch compatibel zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te controleren. De handmatige bediening kan worden gebruikt om het systeem in bedrijf te stellen. Niet geschikt voor vacuümtoepassingen. De klep heeft een IP65-classificatie indien correct aangesloten.

Voordelen:

  • Geschikt voor vacuümtoepassingen
  • Agressieve media zijn mogelijk dankzij het media gescheiden ontwerp
  • De handmatige bediening is ideaal voor inbedrijfstelling en bij stroomuitval
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie
  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere kleptypes

Nadelen:

  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • De spoel kan warm worden bij inschakeling. Een goed geventileerde omgeving wordt aanbevolen
  • DIN-connector niet inbegrepen

Serie:

Het Bürkert 0131 ventiel is een direct werkend wisselklep. De behuizing kan gemaakt zijn van PVC, messing of PVDF. Het ventiel is verkrijgbaar in maten met diameters tot DN 25 en kan werken van 0 tot 3 bar, afhankelijk van de versie. Dankzij de membraanscheiding tussen de aandrijving en het vloeistoflichaam kunnen ook agressieve media zoals zuren en alkalische oplossingen veilig worden geregeld. DC-varianten bieden energie-efficiëntie, wat kan bijdragen aan een langere levenscyclus. Het ventiel heeft een trillingsbestendig spoelsysteemontwerp. Een elektrisch positie-terugmeldsysteem bepaalt de toestand van het ventiel.

Houd er rekening mee dat dit product op bestelling wordt gemaakt en helaas niet kan worden geretourneerd.
