25mm PVDF 230VAC Magneetventiel Burkert 0142 63676

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
25mm PVDF 230VAC Magneetventiel Burkert 0142 63676
25mm PVDF 230VAC Magneetventiel Burkert 0142 63676
25mm PVDF 230VAC Magneetventiel Burkert 0142 63676
25mm PVDF 230VAC Magneetventiel Burkert 0142 63676
Referentie: 63676
Merk: Burkert

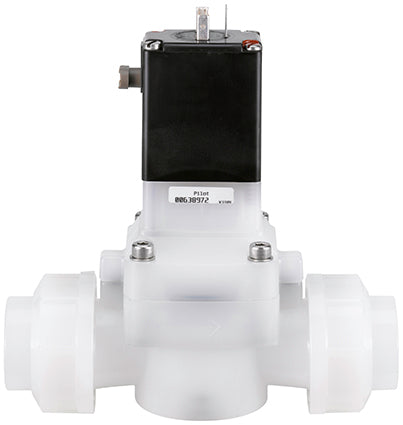

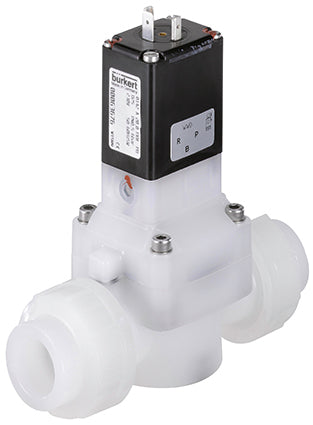

Bürkert 2/2-weg magneetventiel (type 0142) met 25 mm lasmof en 230V AC spoel. Zowel NC (standaard) als NO instelling mogelijk en indirect gestuurd, dus een klein drukverschil is nodig. Geschikt voor licht verontreinigde en agressieve media (mediumgescheiden). Behuizing van PVDF met FKM afdichtingen en een 20 mm doorlaat.


Let op: DIN connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Bürkert indirect opererend 2/2-weg magneetventiel met 25 mm lasmof en 230V AC (wisselstroom) spoel. Het ventiel heeft een PVDF behuizing met FKM afdichtmateriaal en een doorlaat van 20 mm. De circuit functie van het magneetventiel is normaal gesloten, dat wil zeggen dat het ventiel opent bij spanning. De functie kan echter gemakkelijk veranderd worden tussen NC en NO door het stuurventiel aan de bovenzijde los te schroeven en 180 graden te roteren. Dit model is media gescheiden en mag daarom voor licht verontreinigde en aggressieve media gebruikt worden. De PVDF (polyvinylidene fluoride) behuizing heeft een uitstekende algemene chemische bestendigheid en wordt bijvoorbeeld gebruikt met gedemineraliseerd en gedestilleerd water en vele chemische processen. PVDF is ongeschikt voor hete oplosmiddelen en voor ketonen, esters en sterke basen. De FKM (fluorrubber of viton) afdichting heeft uitstekende chemische eigenschappen, is geschikt voor de meeste oliën en oplosmiddelen, maar kan geen warm water of stoom aan. Raadpleeg onze chemische bestendigheidstabel om te controleren of behuizing en afdichtingen compatibel zijn met het medium. Energie efficiënt ontwerp voor een lange levensduur.

Belangrijkste voordelen

  • Kan gebruikt worden met licht verontreinigde of agressieve media dankzij het mediumgescheiden ontwerp
  • Energie besparend ontwerp wat zorgt voor een geringe opwarming van het medium en bovendien een lange levensduur
  • Bürkert ontwerp: bewezen betrouwbaarheid en duurzaamheid

0142 serie

De Bürkert 0142-klep is een indirect werkend magneetventiel met een poortdiameter van DN 15 tot DN 50 met dubbele wartel lijmmof verbindingen. Aangezien dit een indirect werkende klep is, is een minimumverschildruk nodig van 0.5 bar om de klep te laten functioneren. De behuizing is standaard uit PVC gemaakt. PVDF is op aanvraag leverbaar en is geschikt voor hogere temperaturen dan PVC. De standaard opties voor afdichtmateriaal zijn EPDM en FKM. De werkende delen van de klep zijn gescheiden van het medium, wat het een goede oplossing maakt voor agressieve of licht vervuilde media. Het ventiel opent en sluit met behulp van een flexibel rubberen membraan. De 3/2-weg stuurklep kan eenvoudig worden omgezet van normaal gesloten naar normaal open werkingsprincipe door de klep op de hoofdzitting 180 graden te draaien. 0142-kleppen worden geleverd met een handmatige bedieningsknop voor inbedrijfstelling en testen. Een elektrische positieterugkoppeling is optioneel.

Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Downloads

Manual Burkert 0142 (EN)
pdf
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
25 mm
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Lasmof
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
230 V AC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Kunststof
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
FKM (FPM)
Bediening
Het werkingsprincipe van het magneetventiel.
Indirect
Aanbevolen voor
Type vloeistof of gas waarvoor de klep wordt aanbevolen.
Water (tot 60°C), Lucht, Verdunde zuren en basen, Olie, Smeermiddel, Brandbare gassen, Zeewater
Min drukverschil (bar)
Minimaal drukverschil dat nodig is om de klep effectief te laten werken. Als het drukverschil kleiner is, werkt de klep mogelijk niet goed.
0.5
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
6
Kenmerken
Kies speciale magneetventieleigenschappen die belangrijk zijn voor jouw toepassing.
Handmatige override, Mediagescheiden, Spoelmateriaal isolatieklasse H
Materiaalsoort
De materiaalkwaliteit geeft meer gedetailleerde informatie over het materiaal van de behuizing. Kies een materiaal voor de behuizing dat niet corrodeert door de media en de omgeving.
Polyvinylidenefluoride (PVDF)
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
20
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
6
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
0
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
70
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
5
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Uitvoering
Kies een model.
Recht
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
AC
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
55
Bediening
Kleppen kunnen op 5 manieren worden bediend: handmatig, mechanisch, elektrisch, hydraulisch of pneumatisch.
Spil
Constructie van kleppen
Is de klep compleet en gebruiksklaar, of dient dit als vervangingsonderdeel?
Klep compleet
QNn-waarde (gas) (l/min)
De gasstroom door de klep, gemeten in liters per minuut onder standaardomstandigheden (inlaatdruk 6 barg, drukval 1 bar, 20 °C).
6400
Afdichting naar buiten toe
Het materiaal dat wordt gebruikt voor afdichtingen die de media afsluiten van de omgeving. Kies een materiaal dat bestand is tegen zowel het medium als de externe omgeving.
FKM (FPM)
Pilot controle doorlaat (mm)
Indirect gestuurde kleppen hebben een verbinding van de stuurkamer naar de uitlaatpoort om de druk in de stuurkamer te regelen en daarmee de klep te schakelen.
2
Regelmateriaal medium-contact
Het materiaal dat wordt gebruikt voor de interne onderdelen van stuurventielen die in contact komen met het aandrijfmedium.
Polyvinylidenefluoride (PVDF)
Uitlooprichting
Magneetventielen hebben meestal een bepaalde stromingsrichting, die onder of boven de klepzitting vandaan kan komen, wat de stromingseigenschappen en toepassingen beïnvloedt.
Boven zitting
Indirect werkend
Ja
