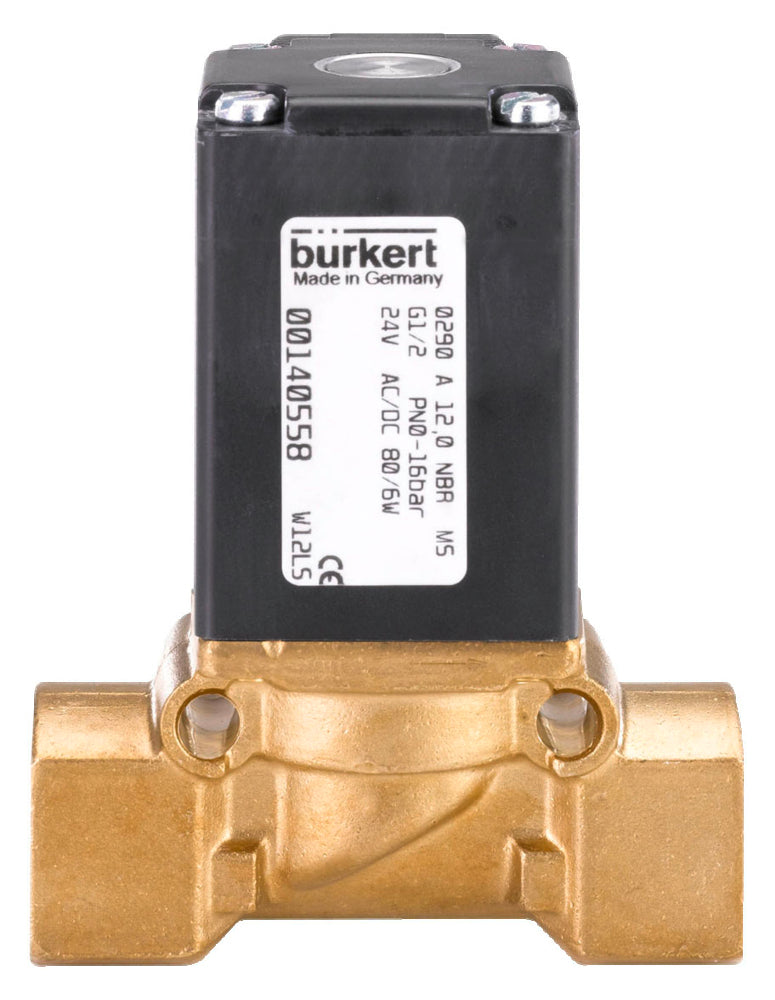

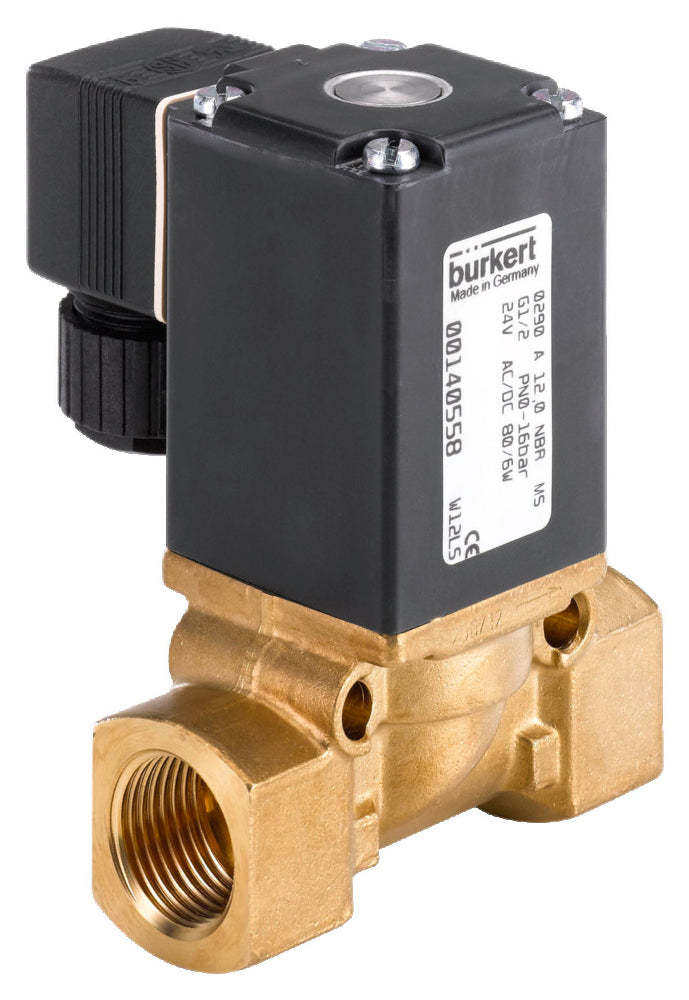

G1" 24V AC/DC Messing Magneetventiel NBR 0-16bar - Burkert 0290 53675
Bürkert 2/2-weg magneetventiel (type 0290) met G1 inch schroefdraad en 24V UC spoel (zowel AC als DC mogelijk). Normaal gesloten (opent bij bekrachtiging). Geschikt voor schone media (max 80°C) en een werkdruk van 0-16 bar (semi-direct bediend). Messing behuizing met NBR afdichting. De doorlaat is 25 mm en de Kv-waarde is 10m3/h (166,7 l/min bij dP=1 bar, water). Zeer laag energieverbruik dankzij het geïntegreerde elektronische circuit in de spoel.
Opmerking: product kan niet worden geretourneerdLet op: DIN-connector niet inbegrepen
- Normale prijs
- €355.36
- Normale prijs
- €293.69
Beschrijving
Semi-direct gestuurde 2/2 weg Burkert magneetventiel met messing huis, 1 inch schroefdraad en een 24V UC spoel (zowel AC als DC mogelijk). De circuitfunctie van het magneetventiel is normaal gesloten (opent bij elektrische bekrachtiging). Geschikt voor systemen met een werkdruk van 0 tot 16 bar en een maximumtemperatuur van 80 °C. De doorlaat is 25 mm en de Kv-waarde is 10m3/h. De Kv-waarde wordt gebruikt om het debiet te berekenen: bij een drukverschil van 1 bar (water) bedraagt het debiet ongeveer 166,7 l/min.
Het 0290 ventiel is een semi-direct (servogestuurd) magneetventiel van de S.EV-serie. Het membraan heeft een vaste koppeling met de zuiger. Dit betekent dat de klep opent zonder een drukverschil over de klep. Het kan worden gebruikt voor lagedruktoepassingen, zoals systemen met zwaartekrachttoevoer of gesloten circulatiecircuits. De klep is ontworpen voor een stille werking. Alle AC/DC-varianten hebben een elektronische regeling voor een hoge inschakelstroom om de klep te openen en een lage houdstroom om de klep in de geopende stand te houden. Dit "kick and drop"-systeem leidt tot een laag stroomverbruik en een geringe warmteontwikkeling.
Deze klep heeft een NBR afdichting. NBR is geschikt voor koud water, perslucht en oliën. Voor vele andere vloeistoffen hebben FKM (Viton) of EPDM betere algemene eigenschappen.
Raadpleeg de chemische weerstandstabel voor andere media.
Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten door middel van een elektrische stroom door een solenoïde (spoel). Zolang zij onder stroom staan, verbruiken zij energie. Ze gaan snel open en dicht. Ze zijn gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen of gassen.
Belangrijke voordelen
- Hardgekoppeld membraan opent zonder drukverschil
- Rustig sluiten dankzij het gedempte ontwerp
- Zeer laag energieverbruik en weinig warmteontwikkeling op alle 24V AC/DC-modellen dankzij de slimme geïntegreerde elektronica
- Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid
Belangrijk:
- Gebruik schone vloeistoffen of gassen. Magneetventielen zijn erg gevoelig voor vuil.
- Zet de spoel niet onder stroom als de spoel van de klep is verwijderd. De spoel raakt oververhit en kan doorbranden.
- Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.
Beschrijvingen
| Term | Beschrijving | ||||||||||||||||||
| Magneetventiel | Elektromechanisch bediende klep. 2Een elektrische stroom door een solenoïde wordt gebruikt om de klep te openen of te sluiten. | ||||||||||||||||||
| Semi-direct bediend | Semi-direct gestuurde magneetventielen combineren de kenmerken en werkingsprincipes van directe en indirecte ventielen. Hierdoor kunnen ze vanaf nul bar werken, maar toch een goed debiet bereiken. De plunjer in de solenoïde opent een 'pilot'-poort, waardoor de vloeistofdruk het openen van het membraan ondersteunt. Tegelijkertijd wordt de plunjer gekoppeld aan het membraan, waardoor het zonder minimale druk wordt geopend. Semi-direct gestuurde kleppen worden soms "assisted-lift" magneetkleppen genoemd. | ||||||||||||||||||
| 2/2-Weg | 2 poorten (inlaat en uitlaat) en 2 standen (open en gesloten). | ||||||||||||||||||
| Normaal gesloten | De klep opent wanneer de spoel wordt bekrachtigd (Normally Closed of NC). | ||||||||||||||||||
| NBR | Als afdichtingsmateriaal wordt NBR (nitrilrubber) gebruikt. Geschikt voor lucht, water en oliën. NBR is ongeschikt voor ozon of aceton. EPDM heeft de voorkeur voor heet water, stoom en alkalische stoffen. Voor de meeste andere media is FKM (Viton) een bestendiger en duurzamer alternatief. Bekijk het overzicht van de materiaalcompatibiliteit. | ||||||||||||||||||
| 24V AC/DC | . Voor de meeste ventieltypes zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding. | ||||||||||||||||||
| Kv waarde | Debiet (m3/u) water van 20°C door de klep bij een drukval van 1 bar. Het debiet kan worden berekend met de formule: Q=Kv√dp. Voorbeeld De stroming van een klep met Kv=0,5 in een systeem met een inlaatdruk van 2 bar en een vrije uitlaat kan worden berekend met: 0,5√2=0,7m3/u, of 12 liter/min. Voor gassen moet een andere formule worden gebruikt, het debiet zal hoger zijn. Een handig hulpmiddel om de vereiste Kv-waarde te bepalen is onze Valve Sizing Calculator. | ||||||||||||||||||
| 1 inch | G1 inch Pijpdraad (BSPP). Bepaal de klepgrootte op basis van het gewenste debiet en de leidingdiameter. Met behulp van het assortiment fittingen kunt u de klep aansluiten op het gewenste type leiding.
|
Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.
