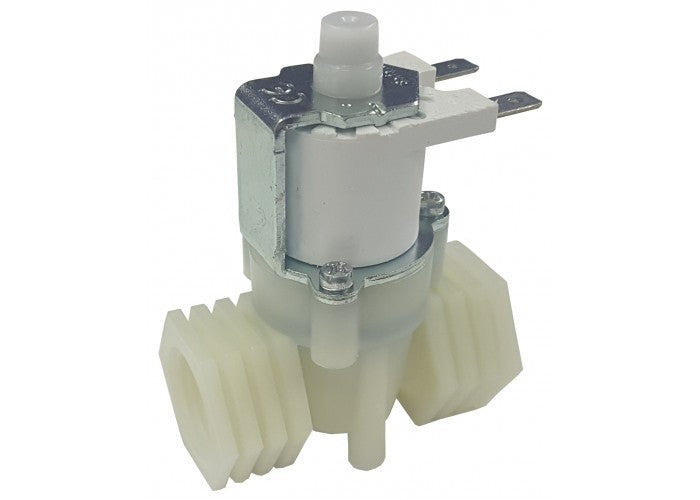

Magneetventiel RPE 1/2'' Nylon NBR 0.2-10bar 6V DC Bi-Stabiel

Opmerking: dit product wordt stopgezet en vervangen door V3HGU

Niet langer beschikbaar
Magneetventiel RPE 1/2'' Nylon NBR 0.2-10bar 6V DC Bi-Stabiel
Referentie: 5105BB-6V
Merk: RPE
Fabr. nr.: R Mini 510

Magneetklep (merk RPE) met 1/2 inch aansluiting en 6V DC spoel. Circuit funtie: Bistabiel. Geschikt voor schone media (max 60°C) met een werkdruk van 0.2-10bar (Indirect gestuurd). Nylon behuizing met NBR afdichting. De doorlaat is 11mm, de Kv-waarde is 0.95m3/h (15.8 l/min bij dP=1 bar, water).

Inclusief spoel
Bekijk alle

Opmerking: dit product wordt stopgezet en vervangen door V3HGU

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Indirect gestuurd 2/2 weg magneetventiel van RPE met nylon behuizing, 1/2 inch leidingaansluiting en een spoel voor 6V pulsen. Geschikt voor systemen met een werkdruk van 0.2 bar tot 10 bar en een maximale temperatuur van 60 graden Celsius. Voor goede werking heeft dit indirect gestuurde ventiel een positieve verschildruk van 0.2 bar nodig. Voor een gesloten systeem, zoals een verwarmingsinstallatie, is daarom een direct gestuurde klep of een elektrische kogelklep beter geschikt. De doorlaat is 11 mm en de Kv-waarde is 0.95m3/u. Hiermee kan het debiet berekend worden: bij 1 bar drukval water is het debiet ongeveer 15.8 l/min.

Dit ventiel heeft een NBR afdichting, dit is o.a. geschikt voor koud water, perslucht en olie. Voor vele andere stoffen is FKM (Viton) of EPDM vaak beter geschikt.

Voor andere stoffen kunt u de overzichtstabel gebruiken.

Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten met behulp van een elektrische stroom door een solenoïde (elektromagneet). Ze verbruiken energie zolang ze elektrisch bekrachtigd zijn. Magneetventielen schakelen snel open en dicht. Ze zijn gevoelig voor vuil en kunnen daarom alleen gebruikt worden met schone vloeistoffen of gassen.

Belangrijke tips

  • Gebruik schone vloeistoffen of lucht. Magneetventielen zijn zeer gevoelig voor vuil.
  • Sluit geen spanning aan op de spoel als de spoel verwijderd is van de klep. Deze kan doorbranden.
  • Indirect gestuurde kleppen hebben een verschildruk nodig om te werken. Een gesloten systeem, zoals een centrale verwarming, heeft doorgaans een te lage verschildruk.
  • Zorg dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.

Begrippen

Term Uitleg
Magneetventiel Elektromechanisch aangestuurd ventiel. Met een elektrische stroom door een solenoïde wordt het ventiel geopend of gesloten.
Indirect gestuurd Indirect- of servogestuurde magneetkleppen gebruiken de verschildruk van het medium om te openen of sluiten. Het minimale drukverschil is meestal 0.5 bar. Doordat de vloeistofdruk gebruikt wordt, kan met een relatief kleine spoel toch een groot membraan en daarmee een hoog debiet aangestuurd worden.
2/2-Weg 2 poorten (ingang en uitgang) en 2 standen (open en gesloten).
NBR NBR (Nitrilrubber) wordt als afsluitend membraan gebruikt. Het is geschikt voor lucht, water en olie. NBR is ongeschikt voor ozon of aceton. Voor heet water, stoom en basische stoffen heeft EPDM de voorkeur, voor de meeste overige media is FKM (viton) is meestal een duurzamer en bestendiger alternatief. Bekijk eventueel het materialen compabiliteit overzicht.
6V DC . Voor de meeste ventieltypen zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding.
Kv-waarde Debiet (m3/uur) van water van 20°C door de geopende klep bij een drukval van 1 bar. Het debiet bij een ander drukverschil kan uitgerekend worden met de formule: Q=Kv√dp. Voorbeeld: Het debiet van een ventiel met Kv=0.5 in een systeem met 2 bar voordruk en open uiteinde wordt berekend met: 0.5√2=0.7 m3/uur, ofwel 12 liter/min. Voor gassen geldt een andere formule en zal het debiet hoger liggen. A handige tool om de juiste maat van het ventiel te bepalen is onze Kv-Waarde Calculator.
1/2 inch G1/2 inch gasdraad (parallel BSPP). Bepaal de grootte van het ventiel aan de hand van de leidingdiameter en gewenst debiet. Met behulp van het fittingen aanbod kunt u het ventiel op het gewenste leidingtype en leidingsdiameter aansluiten.
Ventiel Leiding ⌀
1/8 inch ± 4 - 8 mm
1/4 inch ± 6 - 12 mm
3/8 inch ± 8 - 15 mm
1/2 inch ± 10 - 16 mm
3/4 inch ± 15 - 22 mm
1 inch ± 20 - 30 mm
1½ inch ± 25 - 50 mm
2 inch ± 40 - 60 mm
