Magneetventiel RPE 3/8'' Nylon NBR 0.2-10bar 230V AC Food
Opmerking: dit product wordt stopgezet en vervangen door V3HH2

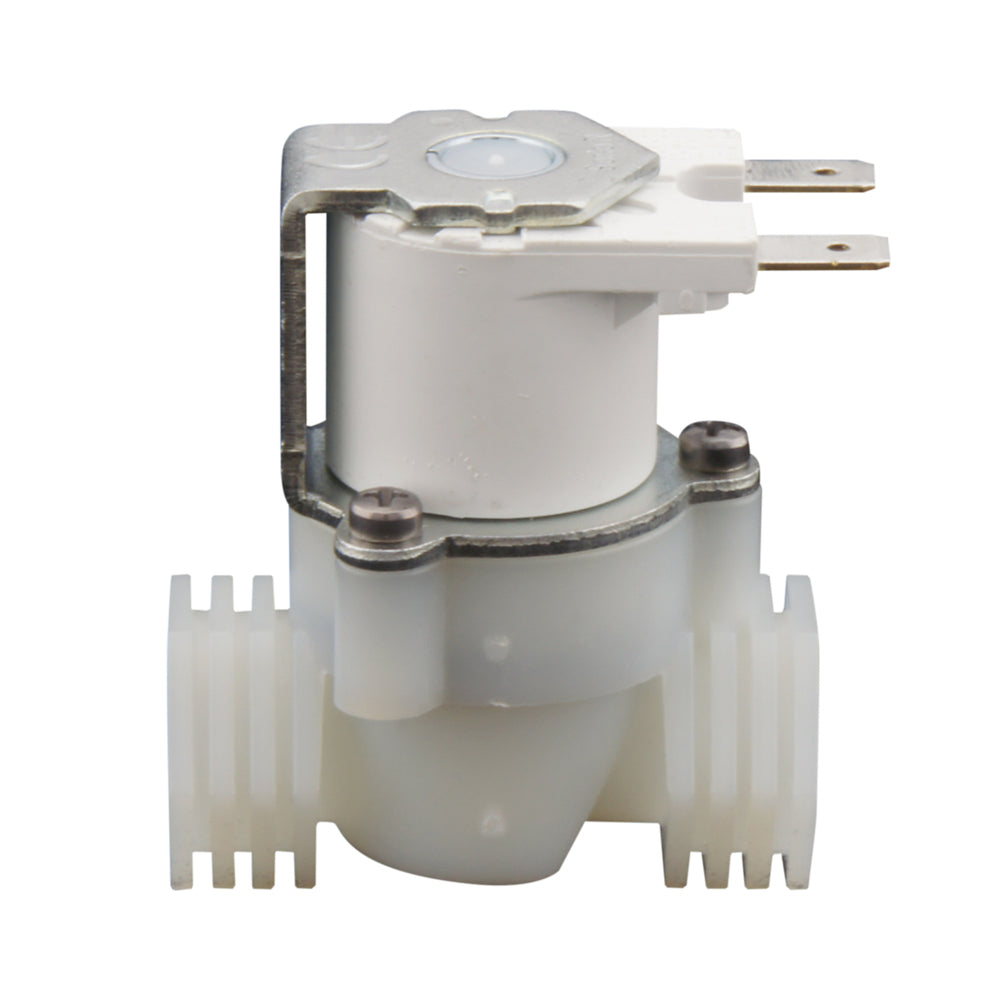

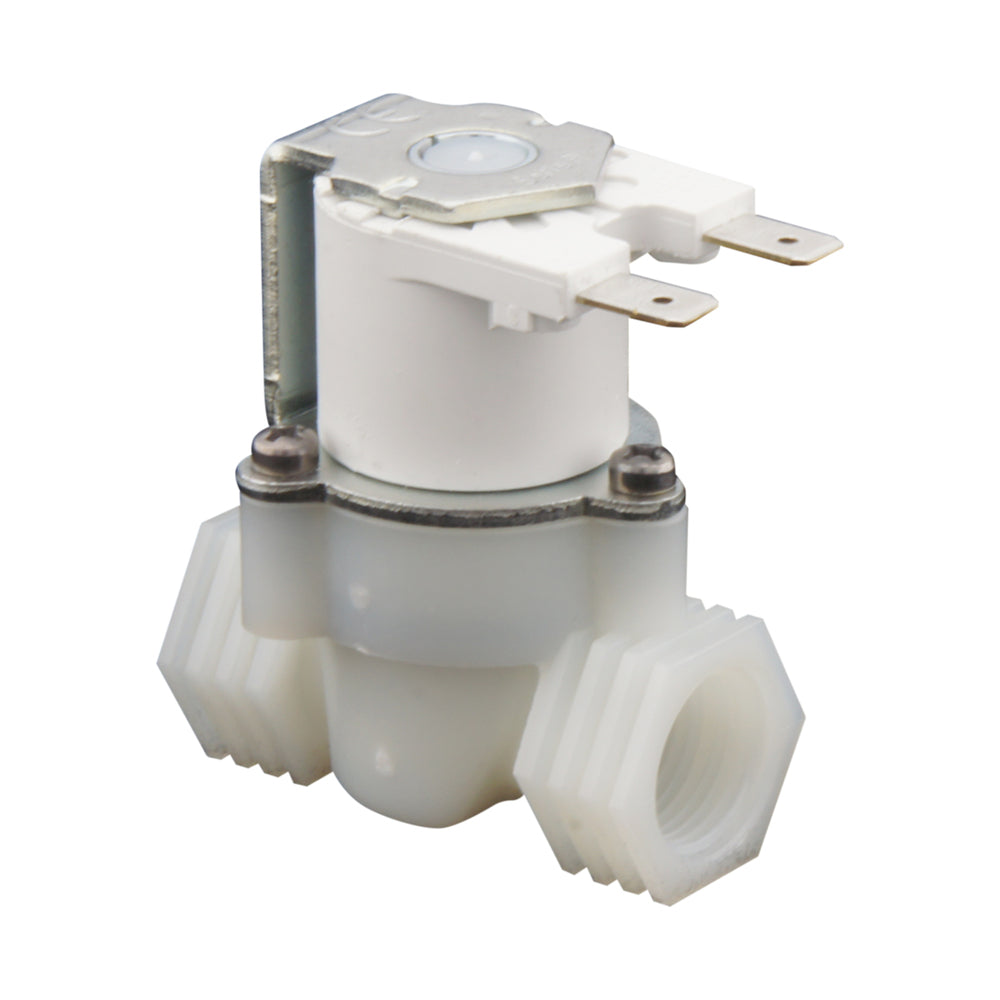

Magneetklep (merk RPE) met 3/8 inch aansluiting en 230V AC spoel. Circuit funtie: Normaal gesloten. Geschikt voor schone media (max 60°C) met een werkdruk van 0.2-10bar (Indirect gestuurd). Nylon behuizing met NBR afdichting. De doorlaat is 11mm, de Kv-waarde is 0.95m3/h (15.8 l/min bij dP=1 bar, water).
Inclusief spoelOpmerking: dit product wordt stopgezet en vervangen door V3HH2
Beschrijving
indirect gestuurde ventiel een positieve verschildruk van 0.2 bar nodig. Voor een gesloten systeem, zoals een verwarmingsinstallatie, is daarom een direct gestuurde klep of een elektrische kogelklep beter geschikt. De doorlaat is 11 mm en de Kv-waarde is 0.95m3/u. Hiermee kan het overzichtstabel gebruiken.
Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten met behulp van een elektrische stroom door een solenoïde (elektromagneet). Ze verbruiken energie zolang ze elektrisch bekrachtigd zijn. Magneetventielen schakelen snel open en dicht. Ze zijn gevoelig voor vuil en kunnen daarom alleen gebruikt worden met schone vloeistoffen of gassen.
Belangrijke tips
- Gebruik schone vloeistoffen of lucht. Magneetventielen zijn zeer gevoelig voor vuil.
- Sluit geen spanning aan op de spoel als de spoel verwijderd is van de klep. Deze kan doorbranden.
- Indirect gestuurde kleppen hebben een verschildruk nodig om te werken. Een gesloten systeem, zoals een centrale verwarming, heeft doorgaans een te lage verschildruk.
- Zorg dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.
Begrippen
| Term | Uitleg | ||||||||||||||||||
| Magneetventiel | Elektromechanisch aangestuurd ventiel. Met een elektrische stroom door een solenoïde wordt het ventiel geopend of gesloten. | ||||||||||||||||||
| Indirect gestuurd | Indirect- of servogestuurde magneetkleppen gebruiken de verschildruk van het medium om te openen of sluiten. Het minimale drukverschil is meestal 0.5 bar. Doordat de vloeistofdruk gebruikt wordt, kan met een relatief kleine spoel toch een groot membraan en daarmee een hoog debiet aangestuurd worden. | ||||||||||||||||||
| 2/2-Weg | 2 poorten (ingang en uitgang) en 2 standen (open en gesloten). | ||||||||||||||||||
| Normaal gesloten | De klep opent zodra de spoel bekrachtigd wordt (Normally Closed of NC). | ||||||||||||||||||
| NBR | NBR (Nitrilrubber) wordt als afsluitend membraan gebruikt. Het is geschikt voor lucht, water en olie. NBR is ongeschikt voor ozon of aceton. Voor heet water, stoom en basische stoffen heeft EPDM de voorkeur, voor de meeste overige media is FKM (viton) is meestal een duurzamer en bestendiger alternatief. Bekijk eventueel het Kv-Waarde Calculator. | ||||||||||||||||||
| 3/8 inch | G3/8 inch gasdraad (parallel BSPP). Bepaal de grootte van het ventiel aan de hand van de leidingdiameter en gewenst debiet. Met behulp van het fittingen aanbod kunt u het ventiel op het gewenste leidingtype en leidingsdiameter aansluiten.
|
