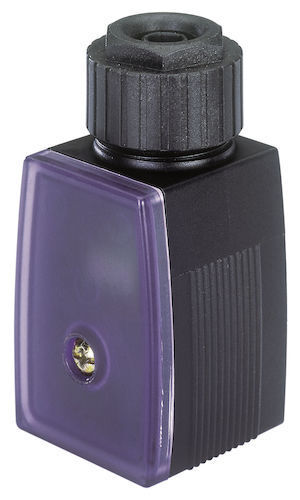

Proportionele PWM controller 12-24V DC (DIN-A) PG zonder bedienings module - Burkert 8605 316521

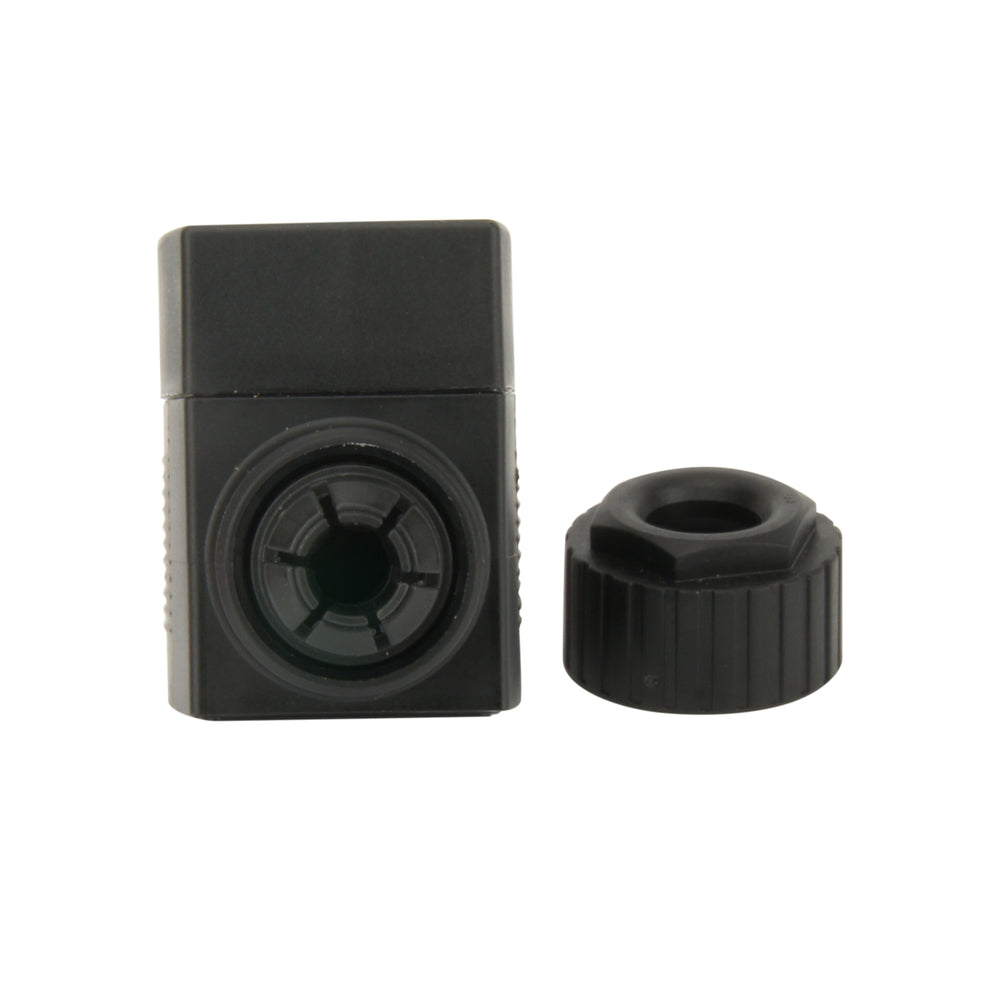

Deze Burkert 8605-controller maakt het mogelijk om proportionele magneetventielen met een spoel geschikt voor een stroom van 0.2 - 1 A nauwkeurig te regelen. Een input signaal (0-5 V, 0-10 V, 0-20 mA of 4-20 mA) wordt door de controller geconverteerd naar een pulsbreedtemodulatie (PWM) signaal die de plunjerpostie in de klep bepaalt. Een voeding van 12 - 24 V DC dient verbonden te worden met de controller door middel van een PG aansluiting om de controller van stroom te voorzien. De controller wordt door middel van een DIN-A connector op het ventiel bevestigd. Gemaakt van Polyamide, IP65 gecertificeerd en wordt geleverd zonder een bedieningspaneel.
Lees de handleiding aandachtig door voordat u de controller op de klep monteert.
- Normale prijs
- €205,69
- Normale prijs
- €169,99
Beschrijving
Deze Burkert 8605-controller maakt het mogelijk om proportionele magneetventielen nauwkeurig te regelen. Deze controller is geschikt voor ventielen met een spoel die geschikt is voor een stroom tussen de 0.2 - 1 A. Een voeding van 12 - 24 V DC dient verbonden te worden met de controller door middel van een PG aansluiting om zo de controller van stroom te voorzien. Ook het inputsignaal van 0-5 V, 0-10 V, 0-20 mA of 4-20 mA dient aan de controller bevestigt te worden door gebruik te maken van deze aansluiting. De controller zet dit input signaal om naar een pulsbreedtemodulatie (PWM) signaal die op zijn beurt de positie van de plunjer in de klep bepaalt. Bevestig de controller vervolgens op het magneetventiel met behulp van de DIN-A connector (EN 175301-803 Type A). Door het inputsignaal te wijzigen zal de doorlaat van het ventiel vergroot dan wel verkleind worden wat zorgt dat u de mogelijkheid heeft om verschillende procesparameters (druk, niveau, debiet, temperatuur, etc.) te regelen. De controller wordt geleverd zonder bedieningspaneel. De controller bestaat uit een Polyamide (PA) en is IP65 gecertificeerd. Bevat ook verschillende softwarefuncties zoals de compenstatie van de verwarmingscoëfficiënt, delay-functie en ramp-functie. Deze Burkert controller (316521) is eenvoudig te gebruiken met verschillende Burkert proportionele magneetventielen (in de datasheet vindt u een compleet overzicht). Echter is deze controller ook geschikt voor proportionele magneetventielen van andere merken. De volgende Burkert magneetventiel series zijn geschikt voor controller 316521: 2863, 2873 (12-24 V DC) & 2865, 2875, 6024, 6223 (24 V DC).
Voordelen:
- Zorgt voor een hogere nauwkeurigheid van een proportioneel magneetventiel door gebruik te maken van een PWM-signaal

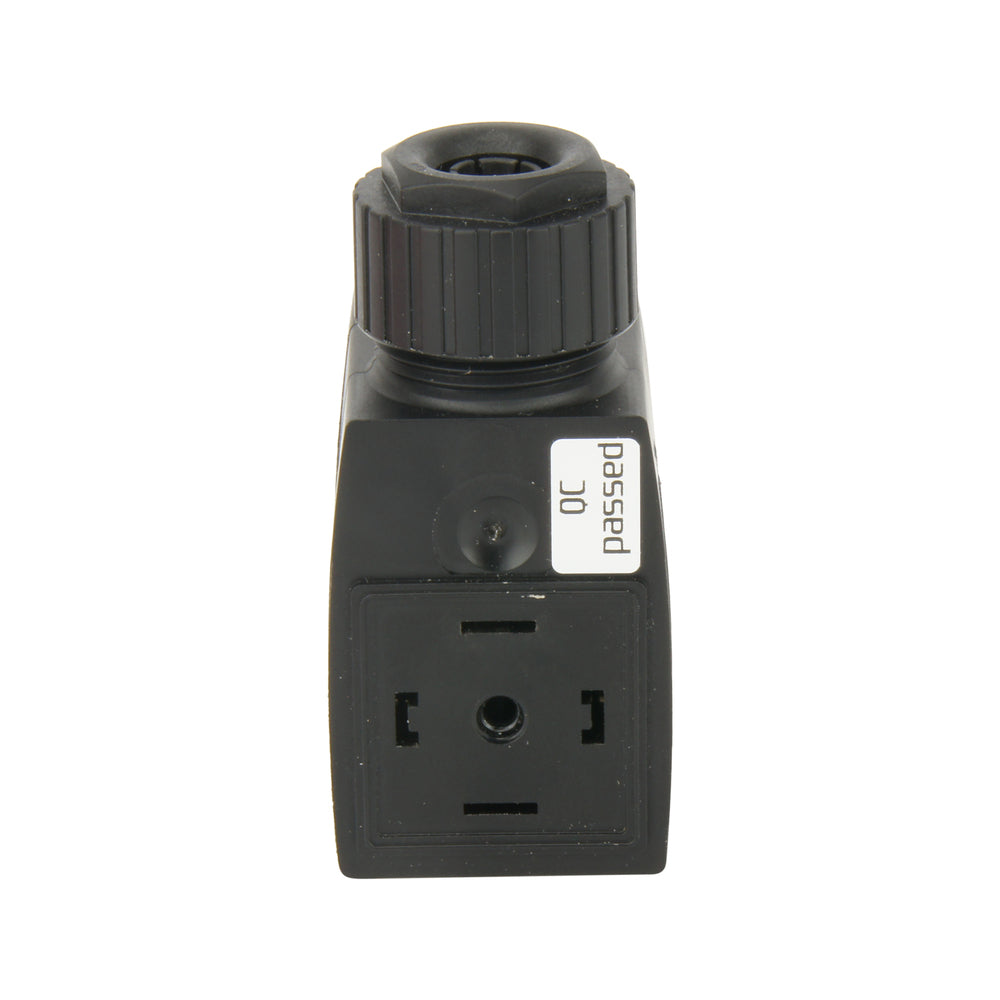

- Kan eenvoudig worden aangesloten op uw proportionele magneetklep via de DIN-A connector
- Bevat verschillende softwarefuncties zoals de compensatie van de verwarmingscoëfficiënt, delay-functie en ramp-functie
- De controller vermindert hysterese en verbetert de gevoeligheid bij het regelen van de klep in vergelijking met een variabel DC-signaal
- Alle parameters van de Burkert-proportionele magneetventielen zijn standaard voorgeprogrammeerd
Nadelen:
- Vereist het juiste inputsignaal (0-5 V, 0-10 V, 0-20 mA of 4-20 mA) en parameterinstellingen om het ventiel nauwkeurig te regelen
- Enkel geschikt voor een voeding van 12-24 V DC
- Enkel geschikt voor een open loop systeem
- Controller wordt geleverd zonder bedieningspaneel
8605 serie
De Burkert Type 8605 is een digitale controller die wordt gebruikt om proportionele magneetventielen te regelen binnen een vermogensbereik van 40 - 2000 mA. De controller converteert een extern ingangssignaal, 0-5 V, 0-10 V, 0-20 mA of 4-20mA, in een pulsbreedtegemoduleerd (PWM) signaal om zo de plunjerpositie van het magneetventiel te regelen. Door het inputsignaal te wijzigen zal de doorlaat van het ventiel vergroot dan wel verkleind worden wat zorgt dat u de mogelijkheid heeft om procesparameters (druk, niveau, debiet, temperatuur, etc.) te regelen om zo aan de applicatie-eisen te voldoen. De controllers uit deze serie zijn verkrijgbaar als uitvoering met DIN-A connector (met een PG- of M12-signaalaansluiting) of als DIN-rail uitvoering wat het mogelijk maakt de conroller te monteren op een DIN-rail (maakt gebruik van de schroefklemmen om de elektrische connectie tussen de controller en het ventiel tot stand te brengen). Alle connector bevatten standaard ook verschillende softwarefuncties zoals de compenstatie van de verwarmingscoëfficiënt, delay-functie en ramp-functie. Type 8605 digitale controllers zijn geschikt voor proportionele ventielen van verschillende merken.
