G1/4'' UC messing magneetventiel 230V FKM 0-5bar ATEX - Burkert 6013 278596

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
G1/4'' UC messing magneetventiel 230V FKM 0-5bar ATEX - Burkert 6013 278596
G1/4'' UC messing magneetventiel 230V FKM 0-5bar ATEX - Burkert 6013 278596
G1/4'' UC messing magneetventiel 230V FKM 0-5bar ATEX - Burkert 6013 278596
G1/4'' UC messing magneetventiel 230V FKM 0-5bar ATEX - Burkert 6013 278596
Referentie: 278596
Merk: Burkert

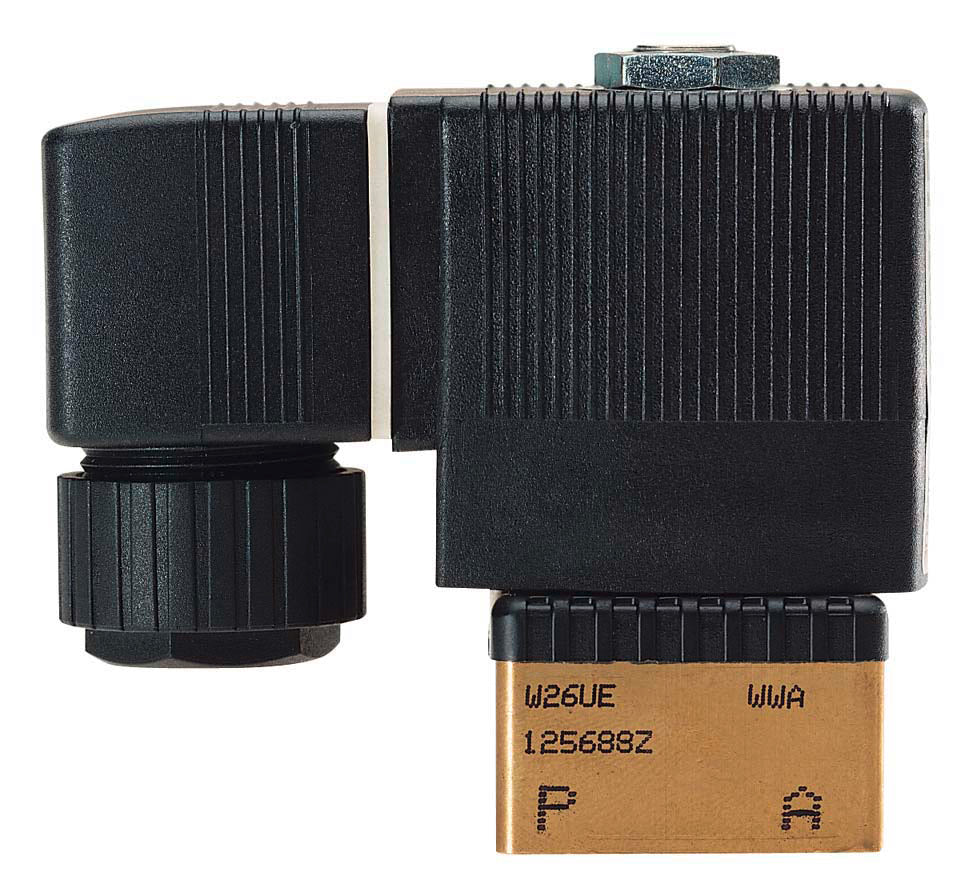

Bürkert 2/2-weg magneetventiel (type 6013) met G1/4 inch schroefdraad en 230V AC spoel. Normaal gesloten (opent bij bekrachtiging). Toegelaten voor gebruik in potentieel explosieve omgevingen (ATEX II 2G Ex mb IIC T4 Gb). Geschikt voor schone media (max 120°C) en een werkdruk van 0-5 bar (direct bediend). Messing behuizing met FKM dichting. De doorlaat is 3 mm en de Kv-waarde is 0,23m3/h(3,8 l/min bij dP=1 bar, water).


Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Downloads

Manual Burkert 6013 (EN)
pdf
Download
CAD burkert-6013-27859622.zip
zip
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
1/4 inch
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Cilindrische binnendraad BSPP-G
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
230 V AC, 230 V DC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Messing
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
FKM (FPM)
Bediening
Het werkingsprincipe van het magneetventiel.
Direct
Aanbevolen voor
Type vloeistof of gas waarvoor de klep wordt aanbevolen.
Water (tot 60°C), Lucht, Olie, Brandstof, Smeermiddel
Min drukverschil (bar)
Minimaal drukverschil dat nodig is om de klep effectief te laten werken. Als het drukverschil kleiner is, werkt de klep mogelijk niet goed.
0
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
5
Goedkeuring
Certificaten of goedkeuringen waaruit blijkt dat aan veiligheids-, kwaliteits- of prestatienormen is voldaan.
Atex Zone 1, Atex Zone 21, Atex Zone 2, Atex Zone 22
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
3
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
0.23
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
-10
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
120
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
11
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Oppervlaktebescherming
Het type oppervlaktebescherming van het onderdeel.
Geen (onbehandeld)
Uitvoering
Kies een model.
Recht
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
AC/DC
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
55
Inschakelduur
De maximale tijd dat het magneetventiel onder spanning kan blijven voordat het te heet wordt en schade of defecten riskeert.
100%
Indirect werkend
Nee
Max. verschildruk lucht/gassen (bar)
5
Explosieveiligheid
Ex-Zone 1
