Referentie: 258362
Merk: Burkert

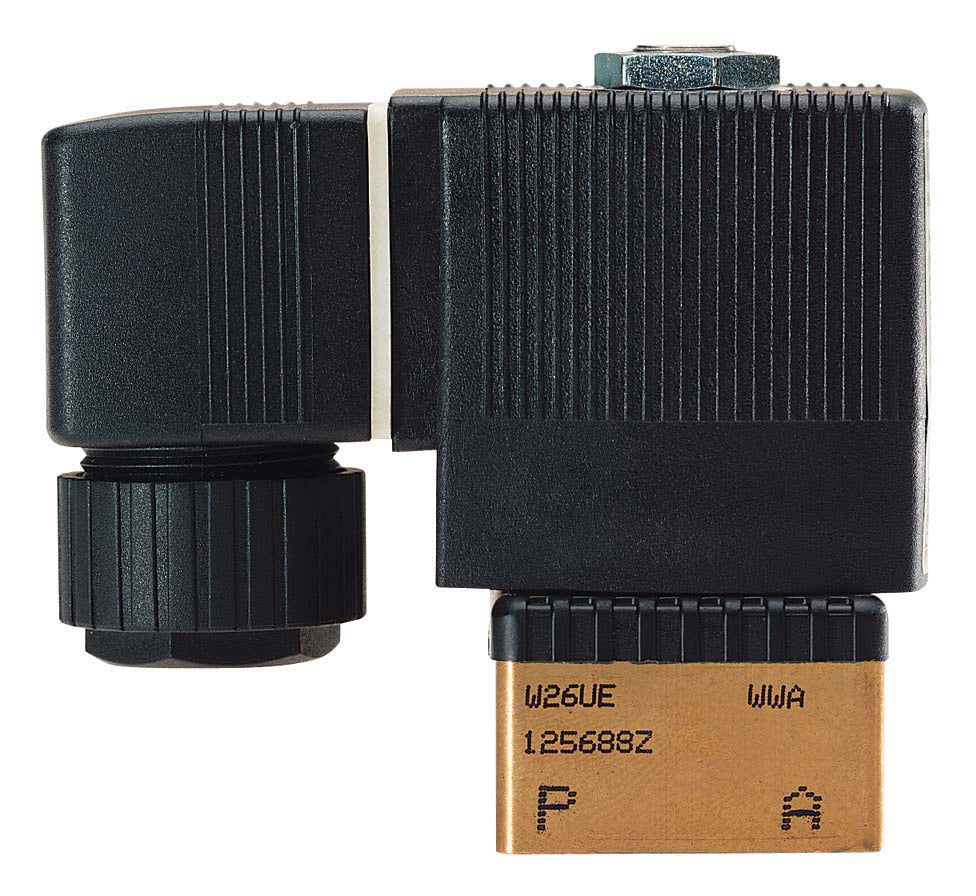

Bürkert 2/2-weg magneetventiel (type 6013) met G1/4 inch schroefdraad en 24V DC spoel. Normaal gesloten (opent bij bekrachtiging). De klep kan worden gebruikt in gastoestellen en heeft een DVGW-goedkeuring (EN 161). Geschikt voor diverse brandbare gassen bij een werkdruk van 0-5 bar (direct bediend). Messing behuizing met NBR afdichting. De doorlaat is 3mm, de Kv-waarde is 0,23m3/h.


Let op: DIN-connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€125.83
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€103.99
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 0 dagen. Maximaal 54 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Direct bediende 2/2-weg magneetventiel van Burkert met messing behuizing, 1/4 inch schroefdraad en een 24V DC spoel. De circuitfunctie van het magneetventiel is normaal gesloten (opent bij elektrische bekrachtiging). Deze uitvoering is speciaal ontworpen als veiligheidsafsluiter voor brandbare gassen, zoals stadsgas, stadsgas, vloeibare gassen of waterstof. De klep heeft een extra deeltjesfilter aan de inlaatzijde om te voorkomen dat kleine vuildeeltjes de werking van de klep beïnvloeden. De klep heeft een DVGW-goedkeuring (volgens EN 161). Geschikt voor systemen met een werkdruk van 0 bar tot 5 bar en een maximale temperatuur van 80 °C. De doorlaat is 3 mm en de Kv-waarde is 0,23m3/h. De Kv-waarde wordt gebruikt om het debiet te berekenen: bij een drukverschil van 1 bar (water) is het debiet ongeveer 3,8 l/min.

Deze klep heeft een NBR afdichting. NBR is geschikt voor koud water, perslucht en olien. Voor vele andere vloeistoffen hebben FKM (Viton) of EPDM betere algemene eigenschappen.

Raadpleeg de chemische weerstandstabel voor andere media.

Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten door middel van een elektrische stroom door een solenoïde (spoel). Zolang zij onder stroom staan, verbruiken zij energie. Ze gaan snel open en dicht. Ze zijn gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen of gassen.

Belangrijke voordelen

  • Het compacte ontwerp en de vele opties maken de 6013 geschikt voor een extreem groot aantal toepassingen.
  • Werkt zonder drukverschil
  • De klep kan worden gebruikt in gastoestellen en heeft een DVGW-goedkeuring (EN 161).
  • Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid

Belangrijk:

  • Gebruik schone vloeistoffen of gassen. Magneetventielen zijn erg gevoelig voor vuil.
  • Zet de spoel niet onder stroom als de spoel van de klep is verwijderd. De spoel raakt oververhit en kan doorbranden.
  • Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.

Overzicht van de Bürkert 6013 serie

Het 6013 magneetventiel is een van de populairste types magneetventielen van Burkert. Het is een compacte, direct bediende plunjer magneetventiel die werkt zonder drukverschil over de klep. Hij kan worden gebruikt voor toepassingen met lage druk, maar er zijn ook versies die werken tot 25 bar. De klep is ontworpen voor kleine debieten met poortmaten van G 1/8" tot G 3/8" en een doorlaat van 2 tot 6 mm. Naast de inline versies met schroefdraad is er een speciaal SFB-flensontwerp beschikbaar waarmee meerdere kleppen op een manifold kunnen worden geïnstalleerd. Naast de veelzijdige standaardversies is de 6013 verkrijgbaar met opties zoals ATEX-goedkeuring, DVGW-gasgoedkeuring, pulsspoel (vergrendeling), handmatige override, kick- en dropfunctie (energiebesparing), versies voor extreme temperaturen en olie- en vetvrije versies voor zuurstof-, vacuüm- en analysetoepassingen.

Beschrijvingen

TermBeschrijving
MagneetventielElektromechanisch bediende klep. 2Een elektrische stroom door een solenoïde wordt gebruikt om de klep te openen of te sluiten.
Direct bediendDe solenoïde trekt een ferromagnetische plunjer aan. Hierdoor wordt de opening direct geopend of gesloten. Er is geen differentiele druk nodig (werkt vanaf 0 bar).
2/2-Weg2 poorten (inlaat en uitlaat) en 2 standen (open en gesloten).
Normaal geslotenDe klep opent wanneer de spoel wordt bekrachtigd (Normally Closed of NC).
NBRAls afdichtingsmateriaal wordt NBR (nitrilrubber) gebruikt. Geschikt voor lucht, water en olien. NBR is ongeschikt voor ozon of aceton. EPDM heeft de voorkeur voor heet water, stoom en alkalische stoffen. Voor de meeste andere media is FKM (Viton) een bestendiger en duurzamer alternatief. Bekijk het overzicht van de materiaalcompatibiliteit.
24V DC24 volt DC. Voor de meeste ventieltypes zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding.
Kv waardeDebiet (m3/u) water van 20°C door de klep bij een drukval van 1 bar. Het debiet kan worden berekend met de formule: Q=Kv√dp. Voorbeeld De stroming van een klep met Kv=0,5 in een systeem met een inlaatdruk van 2 bar en een vrije uitlaat kan worden berekend met: 0,5√2=0,7m3/u, of 12 liter/min. Voor gassen moet een andere formule worden gebruikt, het debiet zal hoger zijn. Een handig hulpmiddel om de vereiste Kv-waarde te bepalen is onze Valve Sizing Calculator.
1/4 inchG1/4 inch pijpdraad (BSPP). Bepaal de klepgrootte op basis van het gewenste debiet en de leidingdiameter. Met behulp van het assortiment fittingen kunt u de klep aansluiten op het gewenste type leiding.
KlepPijp ⌀
1/8 inch± 4 - 8 mm
1/4 inch± 6 - 12 mm
3/8 inch± 8 - 15 mm
1/2 inch± 10 - 16 mm
3/4 inch± 15 - 22 mm
1 inch± 20 - 30 mm
1½ inch± 25 - 50 mm
2 inch± 40 - 60 mm
