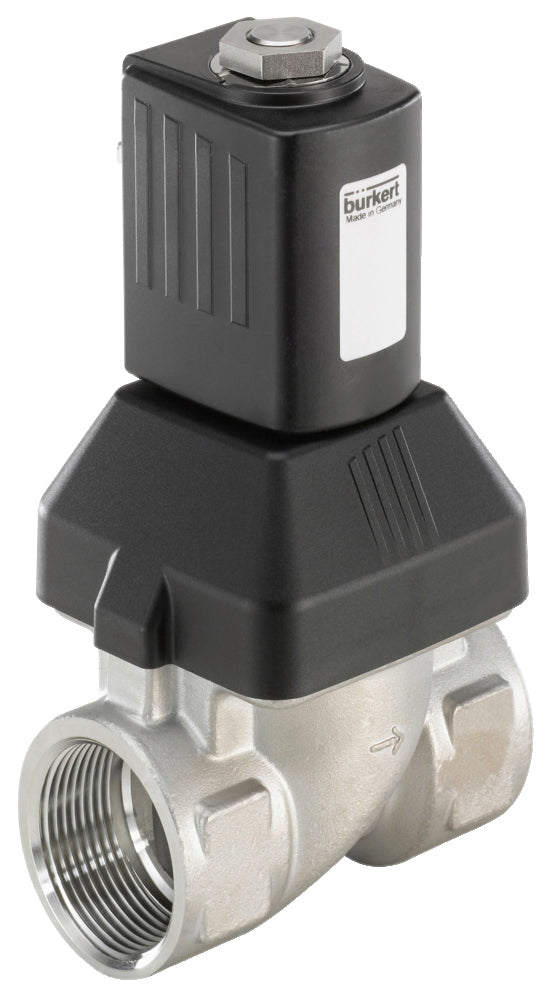

G1'' roestvast staal 24VUC magneetventiel 6213 253730

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
G1'' roestvast staal 24VUC magneetventiel 6213 253730
G1'' roestvast staal 24VUC magneetventiel 6213 253730
Referentie: 253730
Merk: Burkert

Bürkert 2/2-weg magneetventiel (type 6213) met G1'' schroefdraad en een 24V UC spoel. Normaal gesloten (spanning = open) en semi-direct werkend, dus geen verschildruk nodig. Behuizing van RVS met FKM afdichting en een opening van 20 mm. Laag risico op waterslag dankzij gedempt sluiten.

Opmerking: product kan niet worden geretourneerd
Let op: DIN-connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Bürkert semi-direct werkend 2/2-weg magneetventiel met G1'' binnendraad en 24V UC (wissel- of gelijkstroom) spoel. De klep heeft een roestvrijstalen behuizing met FKM-afdichting en een doorlaat van 20 mm. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat. De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De FKM (fluorrubber of viton) afdichting heeft uitstekende chemische eigenschappen en is geschikt voor de meeste oliën en oplosmiddelen, maar kan niet overweg met heet water of stoom. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. Het ontwerp van de klep voorkomt waterslag. Energiezuinig ontwerp voor een lange levensduur.

Belangrijke voordelen

  • Energiebesparend ontwerp dat zorgt voor een lage verwarming van het medium en bovendien een lange levensduur.
  • Het risico op waterslag is laag dankzij de gedempte sluiting
  • De 6213-klep combineert een hoge debietcapaciteit met de mogelijkheid om te werken met lage drukverschillen.
  • Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid

6213 serie

De Bürkert 6213 klep is een semi-direct werkende klep. De plunjer is via een veer gekoppeld aan het rubberen membraan. De klep opent vanaf nul bar, maar opent pas volledig bij een minimaal drukverschil. Openingen tot DN 40 en poortmaten tot 2 inch zijn verkrijgbaar. Alle 6213 kleppen voldoen aan beschermingsklasse IP65 en de behuizing heeft een gedempt ontwerp voor geruisloos sluiten. De standaard messing behuizing voldoet aan alle Europese drinkwatervereisten. Een speciale versie (HP00) die de klep opent zonder verschildruk is beschikbaar voor gas- en vacuümtoepassingen. Voor een lagere energiebehoefte kunnen alle spoelen worden geleverd met elektronische vermogensreductie.

Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Downloads

Manual Burkert 6213 (EN)
pdf
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
1 inch
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Cilindrische binnendraad BSPP-G
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
24 V AC, 24 V DC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Roestvrijstaal (RVS)
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
FKM (FPM)
Bediening
Het werkingsprincipe van het magneetventiel.
Semi-direct
Aanbevolen voor
Type vloeistof of gas waarvoor de klep wordt aanbevolen.
Water (tot 60°C), Brandbare gassen, Smeermiddel, Brandstof, Olie, Sterke zuren en basen, Verdunde zuren en basen, Koolzuur, Lucht
Min drukverschil (bar)
Minimaal drukverschil dat nodig is om de klep effectief te laten werken. Als het drukverschil kleiner is, werkt de klep mogelijk niet goed.
0
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
10
Kenmerken
Kies speciale magneetventieleigenschappen die belangrijk zijn voor jouw toepassing.
Spoelmateriaal isolatieklasse H
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
20
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
8.3
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
0
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
120
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
4
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Uitvoering
Kies een model.
Recht
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
AC/DC
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
55
Min. omgevingstemperatuur (°C)
De laagste omgevingstemperatuur waarbij de klep betrouwbaar kan werken.
0
Bediening
Kleppen kunnen op 5 manieren worden bediend: handmatig, mechanisch, elektrisch, hydraulisch of pneumatisch.
Stootnok
Constructie van kleppen
Is de klep compleet en gebruiksklaar, of dient dit als vervangingsonderdeel?
Klep compleet
Beschermingsgraad (NEMA)
De mate van bescherming die de behuizing van de klep biedt tegen stof, water en andere omgevingsfactoren, zoals gedefinieerd door de National Electrical Manufacturers Association (NEMA).
4X
Materiaal klepzitting
Het materiaal waarvan de klepzitting is gemaakt, kan invloed hebben op de weerstand tegen slijtage, corrosie en chemische blootstelling.
Roestvrijstaal (RVS)
Afdichting naar buiten toe
Het materiaal dat wordt gebruikt voor afdichtingen die de media afsluiten van de omgeving. Kies een materiaal dat bestand is tegen zowel het medium als de externe omgeving.
FKM (FPM)
Pilot controle doorlaat (mm)
Indirect gestuurde kleppen hebben een verbinding van de stuurkamer naar de uitlaatpoort om de druk in de stuurkamer te regelen en daarmee de klep te schakelen.
1.1
Regelmateriaal medium-contact
Het materiaal dat wordt gebruikt voor de interne onderdelen van stuurventielen die in contact komen met het aandrijfmedium.
Polyamide (PA)
Uitlooprichting
Magneetventielen hebben meestal een bepaalde stromingsrichting, die onder of boven de klepzitting vandaan kan komen, wat de stromingseigenschappen en toepassingen beïnvloedt.
Boven zitting
Lengte installatie (mm)
De totale lengte van de klep, inclusief de aansluitpoorten en eventuele montagebeugels of adapters.
80
Indirect werkend
Nee
