Referentie: 253-001-230VAC-180
Merk: RPE
Fabr. nr.: R 253

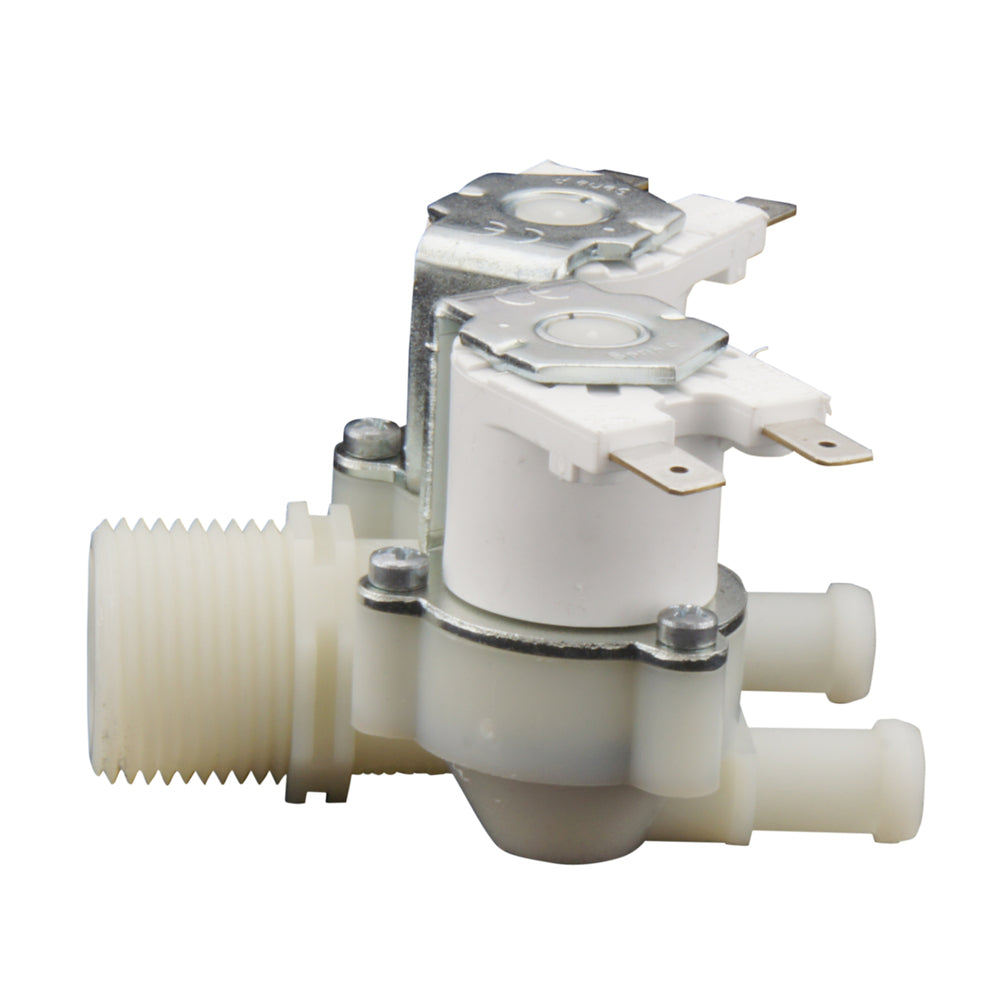

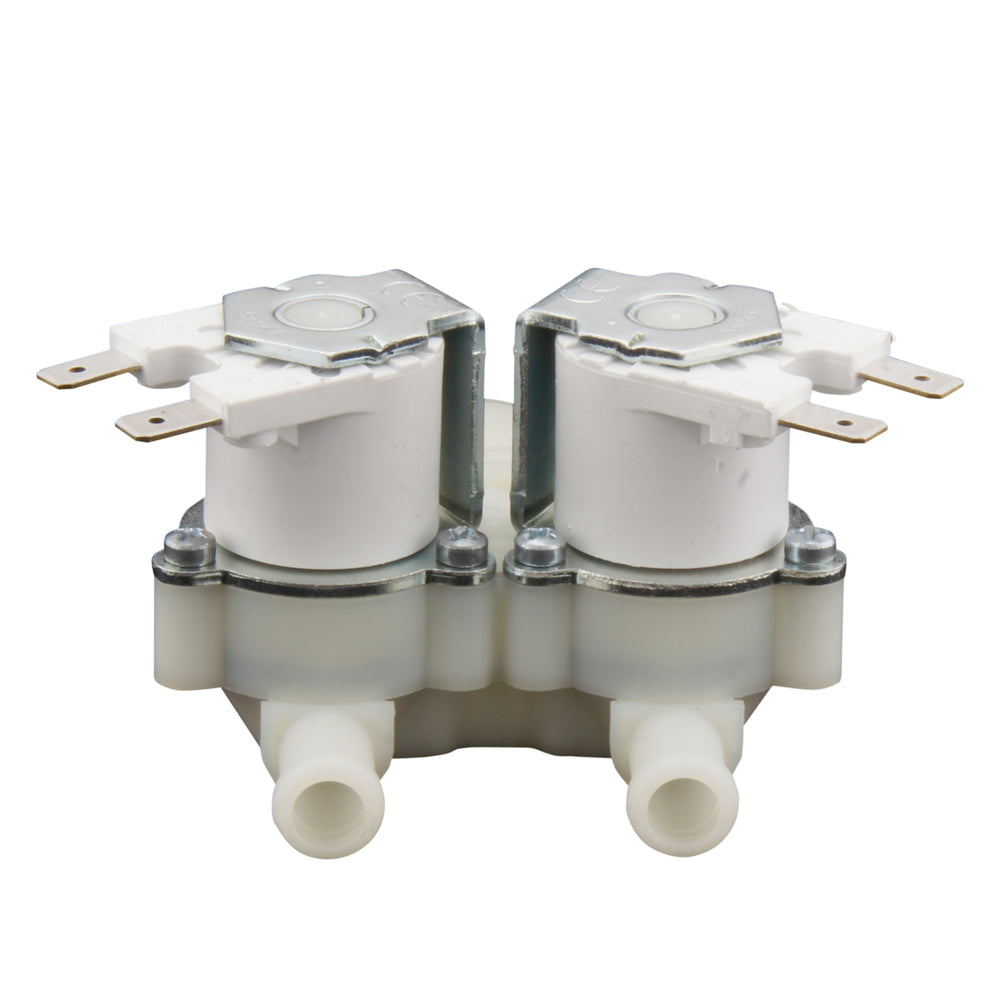

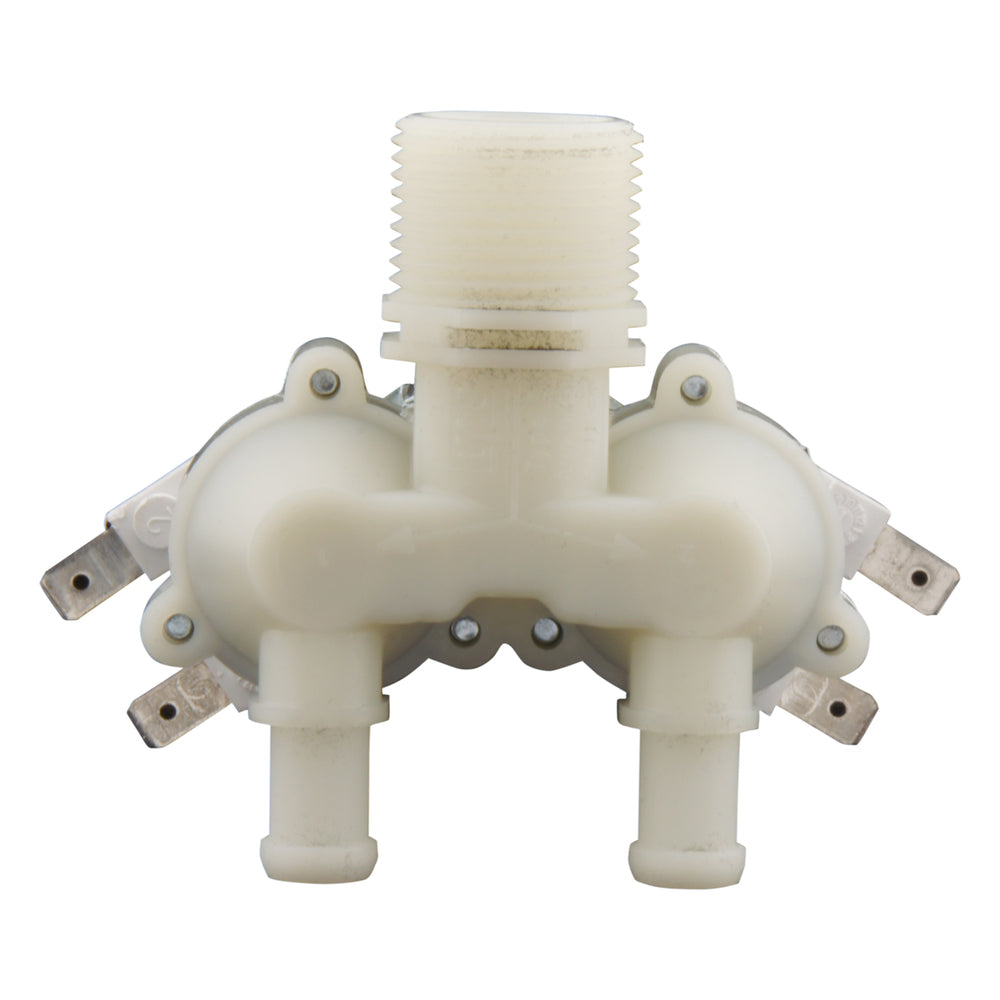

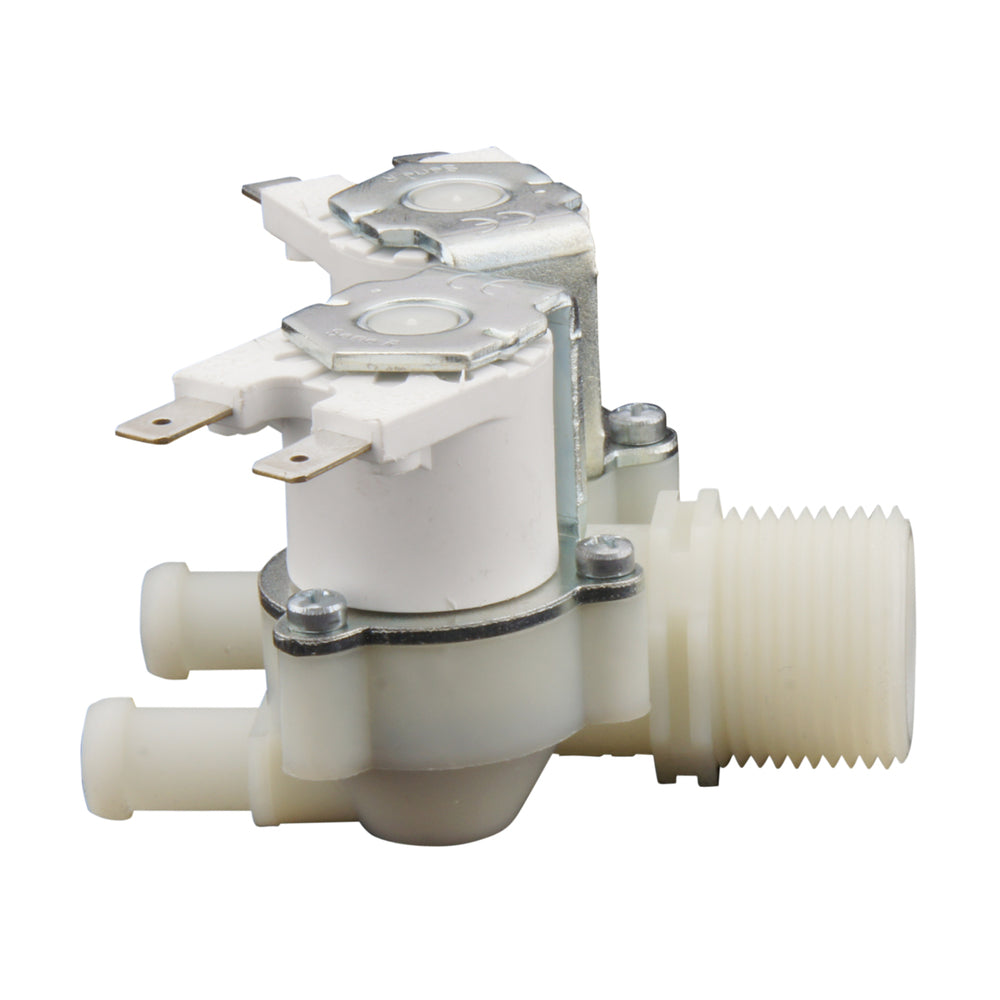

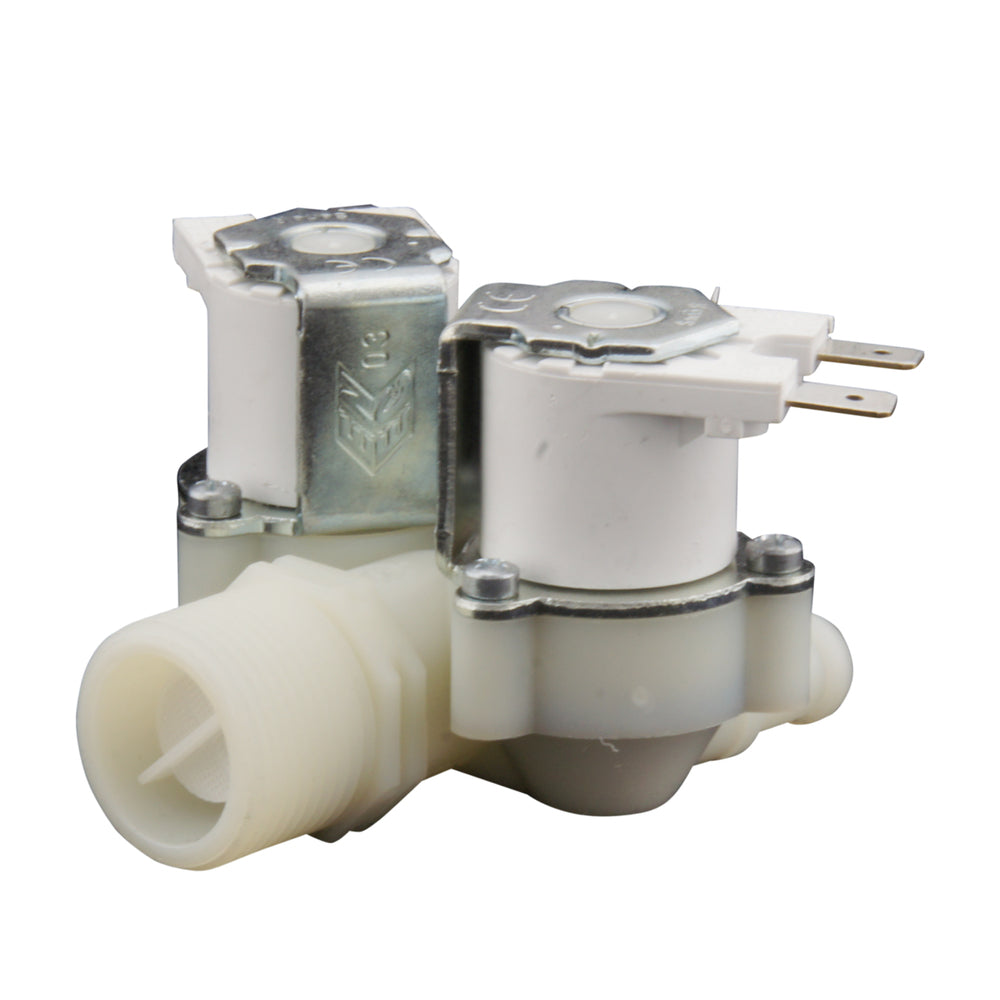

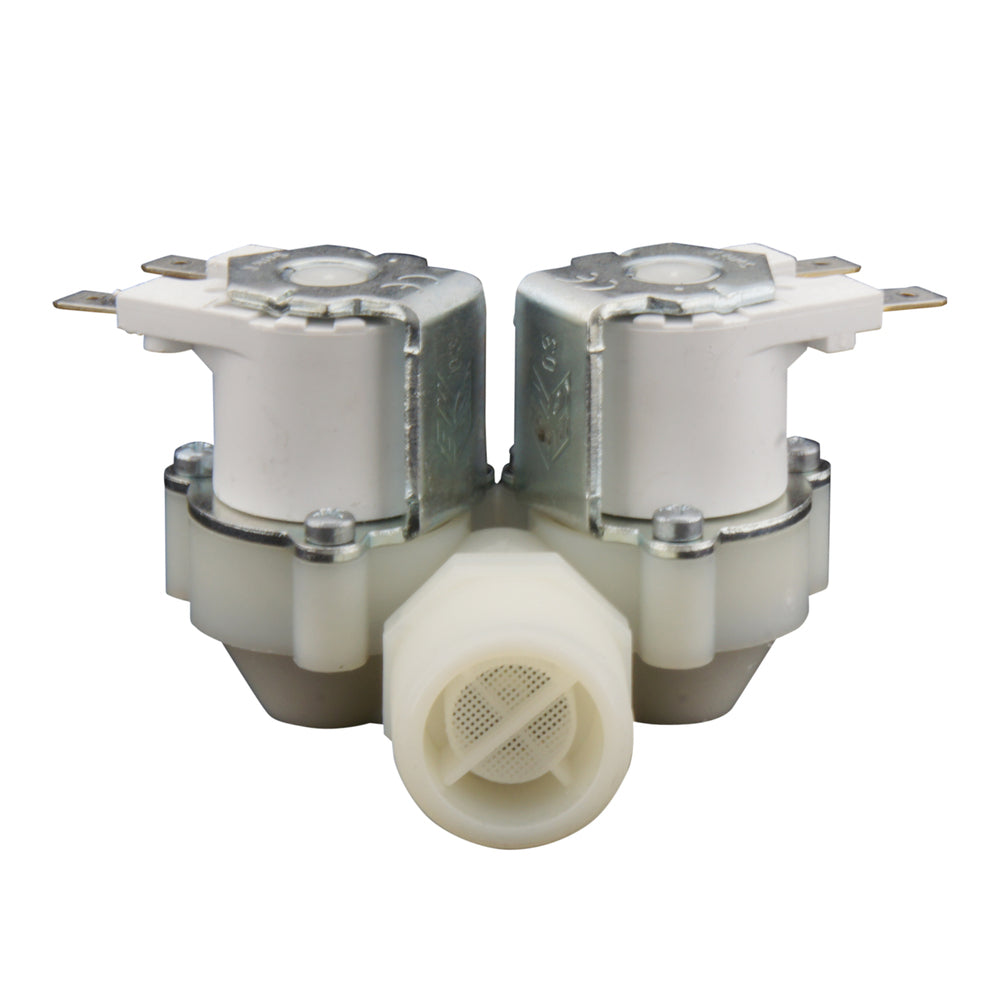

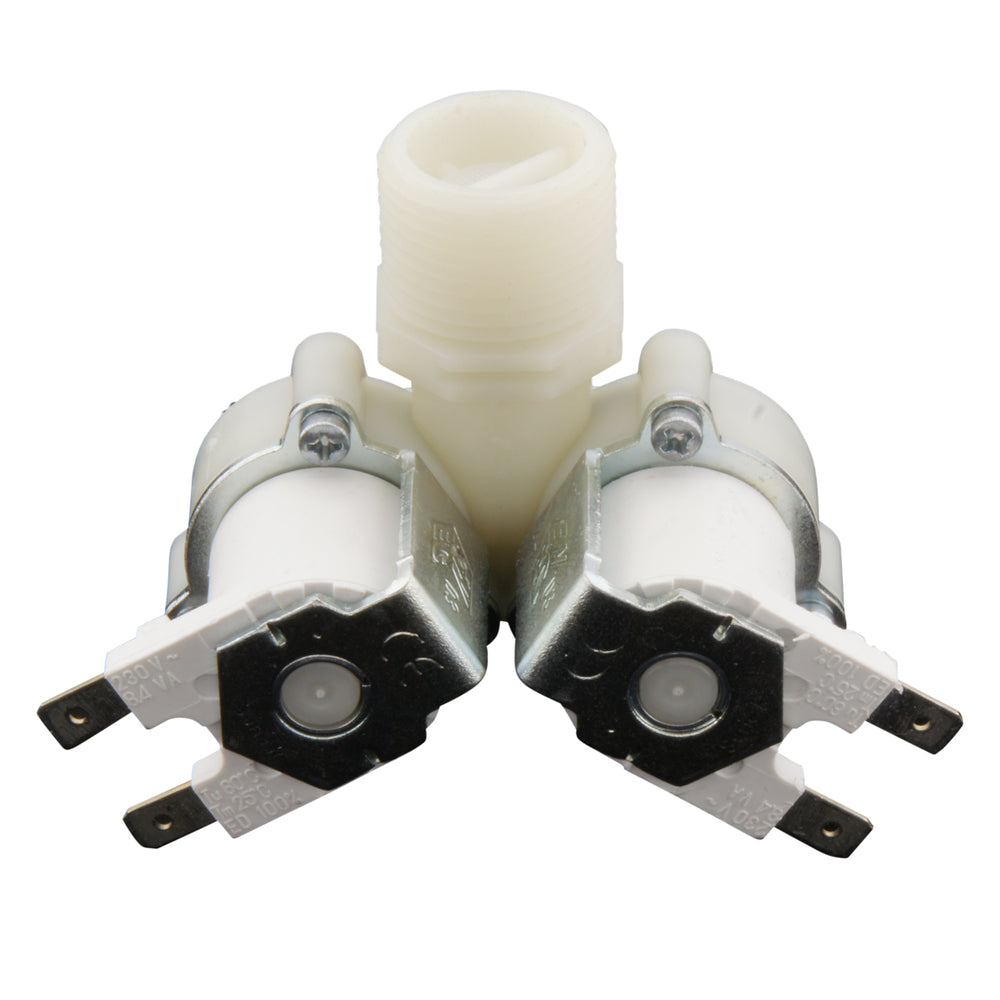

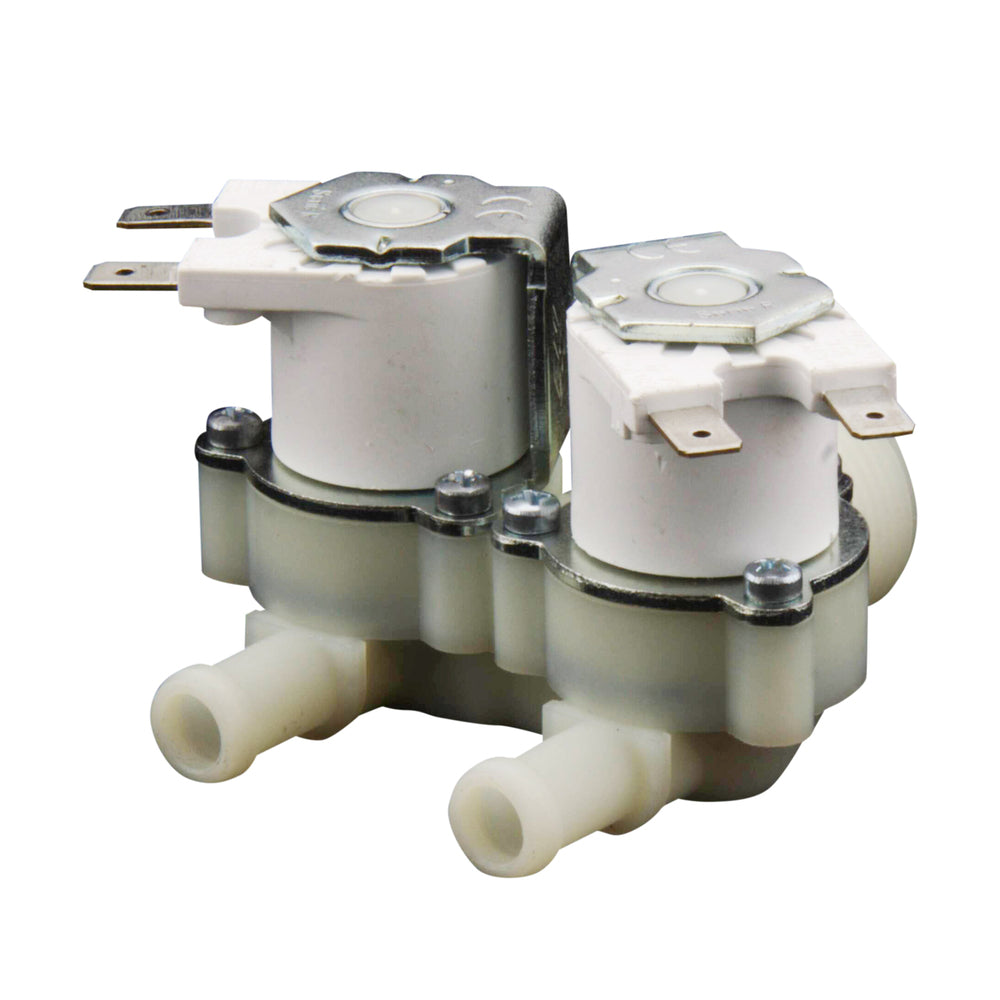

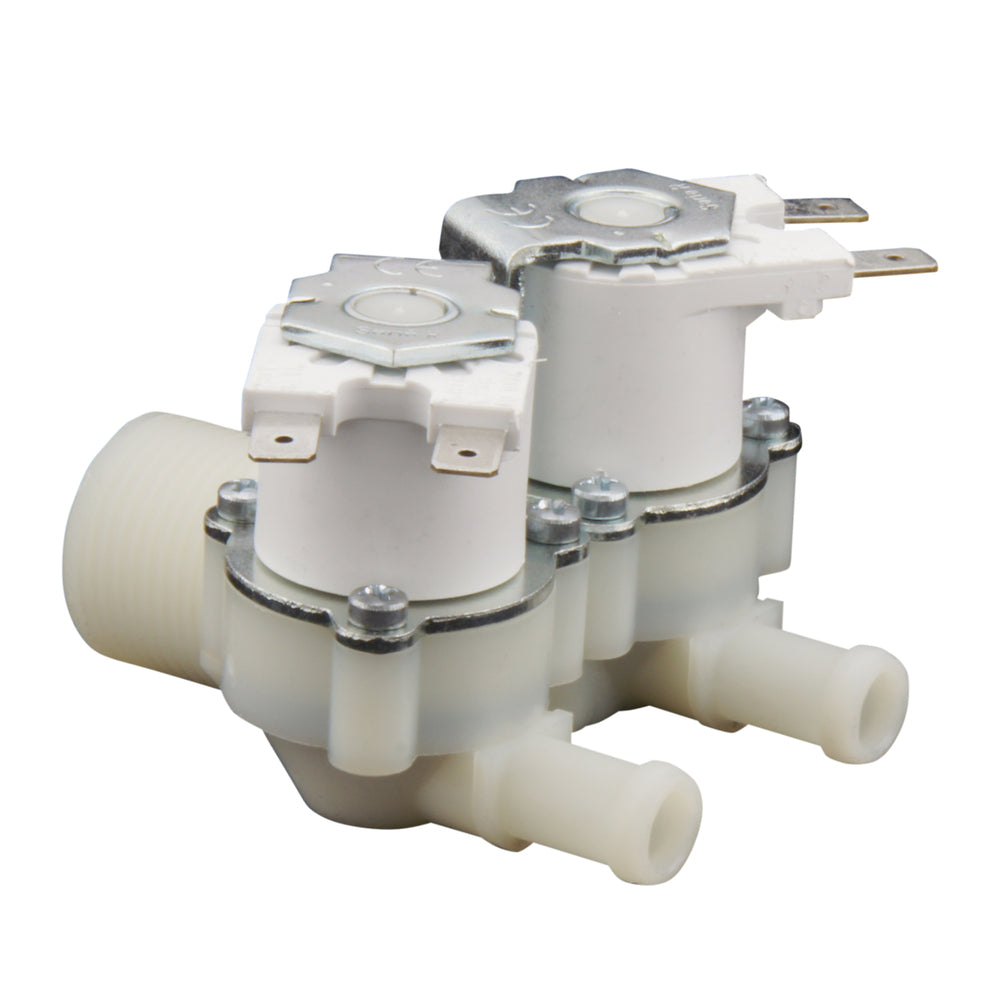

Magneetventiel (merk RPE) met 3/4 inch schroefdraad en 230V AC spoel. Circuit functie: Normaal gesloten. Geschikt voor schone media (max 60°C) met een werkdruk van 0,2-10 bar (Indirect bediend). Nylon behuizing met NBR afdichting. De doorlaat is 10 mm, de Kv-waarde is 0,83m3/h(13,8 l/min bij dP=1 bar, water).

Inclusief spoel
Bekijk alle

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Voor een indirect gestuurde klep is een positieve verschildruk van 0,2 bar nodig. Voor een gesloten systeem, zoals een koeleenheid, is een direct bediende klep of een elektrische kogelkraan geschikter. De opening is 10 mm en de Kv-waarde is 0,83m3/h. De Kv-waarde wordt gebruikt om chemische weerstandstabel voor andere media.

Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten door middel van een elektrische stroom door een solenoïde (spoel). Zolang zij onder stroom staan, verbruiken zij energie. Ze gaan snel open en dicht. Ze zijn gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen of gassen.

Belangrijk:

  • Gebruik schone vloeistoffen of gassen. Magneetventielen zijn erg gevoelig voor vuil.
  • Zet de spoel niet onder stroom als de spoel van de klep is verwijderd. De spoel raakt oververhit en kan doorbranden.
  • Indirect gestuurde kleppen hebben een verschildruk nodig om te werken. Een gesloten systeem, zoals een centrale verwarming, heeft meestal een onbekend en waarschijnlijk te laag drukverschil.
  • Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.

Beschrijvingen

TermBeschrijving
MagneetventielElektromechanisch bediende klep. 2Een elektrische stroom door een solenoïde wordt gebruikt om de klep te openen of te sluiten.
Indirect bediendIndirecte of servogestuurde magneetventielen gebruiken de verschildruk van het medium om de klep te openen of te sluiten. De minimale verschildruk is meestal 0,5 bar. Omdat de vloeistofdruk wordt gebruikt, kan een relatief kleine spoel een groot membraan en dus een hoge doorstroming bedienen.
2/2-Weg2 poorten (inlaat en uitlaat) en 2 standen (open en gesloten).
Normaal geslotenDe klep opent wanneer de spoel wordt bekrachtigd (Normally Closed of NC).
NBRAls afdichtingsmateriaal wordt NBR (nitrilrubber) gebruikt. Geschikt voor lucht, water en oliën. NBR is ongeschikt voor ozon of aceton. EPDM heeft de voorkeur voor heet water, stoom en alkalische stoffen. Voor de meeste andere media is FKM (Viton) een bestendiger en duurzamer alternatief. Bekijk de Valve Sizing Calculator.
3/4 inchG3/4 inch pijpdraad (BSPP). Bepaal de klepgrootte op basis van het gewenste debiet en de leidingdiameter. Met behulp van het assortiment fittingen kunt u de klep aansluiten op het gewenste type leiding.
KlepPijp ⌀
1/8 inch± 4 - 8 mm
1/4 inch± 6 - 12 mm
3/8 inch± 8 - 15 mm
1/2 inch± 10 - 16 mm
3/4 inch± 15 - 22 mm
1 inch± 20 - 30 mm
1½ inch± 25 - 50 mm
2 inch± 40 - 60 mm
