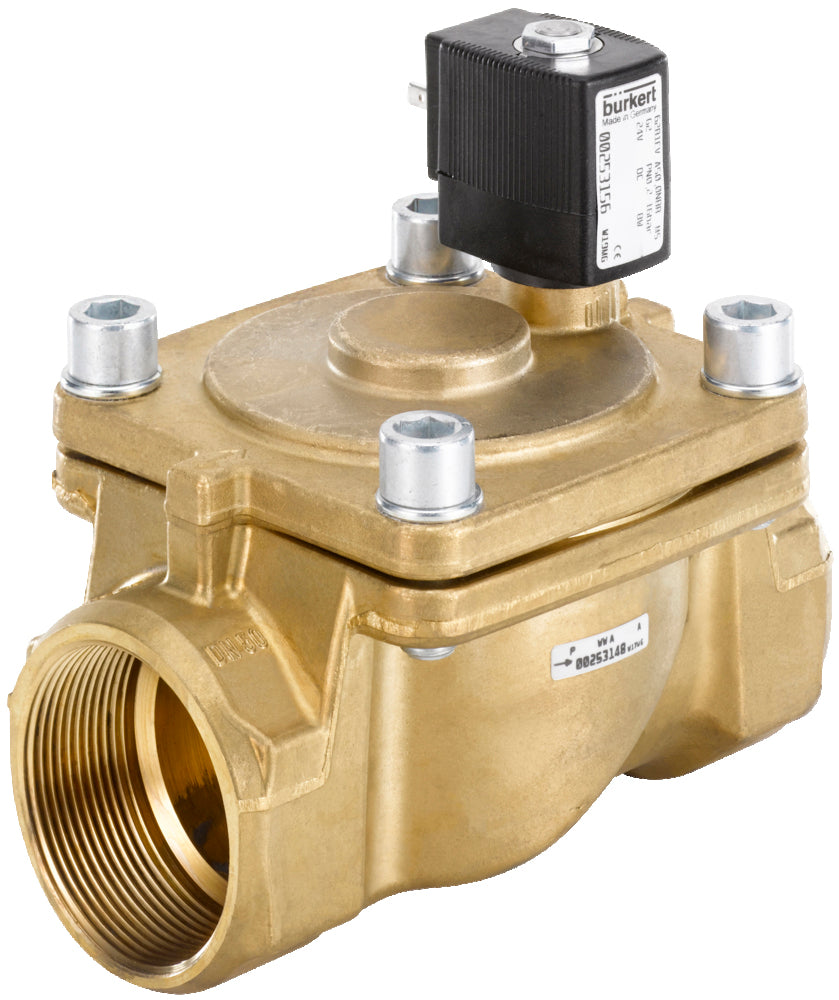

G2'' Brass NO 230VAC Solenoid Valve Burkert 6281 221951

G2'' Brass NO 230VAC Solenoid Valve Burkert 6281 221951
G2'' Brass NO 230VAC Solenoid Valve Burkert 6281 221951
Referentie: 221951
Merk: Burkert

Bürkert 2/2-weg magneetventiel (type 6281) met G2'' schroefdraad en een 230V AC spoel. De klep is Normally Open (spanning = dicht) en indirect werkend, dus er is een klein drukverschil nodig. Voor media met max. 80°C bij een drukverschil van 0,2-16 bar. Behuizing van messing met NBR-afdichting en een opening van 40 mm. De Kv-waarde is 30 m3/u (500 l/min bij dp=1 bar water). Laag risico op waterslag dankzij gedempt sluiten.

Opmerking: product kan niet worden geretourneerd
Let op: DIN-connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd
€390.82
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€322.99
excl BTW
Op voorraad +46 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 46 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 47 werkdagen

Klanten waarderen ons 4.81 / 5

1978 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Bürkert indirect werkend 2/2-weg magneetventiel met G2'' binnendraad en 230V AC (wisselstroom) spoel. De klep heeft een messing behuizing met NBR afdichting en een doorlaat van 40 mm. De circuitfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer er spanning op staat. Geschikt voor systemen met een drukverschil van 0,2-16 bar en een maximumtemperatuur van 80°C. De klep heeft een Kv-waarde van 30 m3/u, wat neerkomt op een debiet van 500 l/min bij een drukverschil van 1 bar (voor water). De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicaliën. De NBR (nitrilrubber) afdichting is geschikt voor water, lucht, alcohol en is redelijk goed bestand tegen olie en benzine. NBR is niet geschikt voor oxiderende vloeistoffen. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. Het ontwerp van de klep voorkomt waterslag. Energiezuinig ontwerp voor een lange levensduur. De klep heeft een IP65 rating indien correct aangesloten.

Belangrijke voordelen

  • Energiebesparend ontwerp dat zorgt voor een lage verwarming van het medium en bovendien een lange levensduur.
  • Het risico op waterslag is laag dankzij de gedempte sluiting
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie
  • Type 6281 is ideaal voor de regeling van grotere debieten
  • Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid

6281 serie

Het Bürkert 6281 ventiel is een indirect werkend magneetventiel uit de S.EV serie. Om te openen en te sluiten heeft de klep een groot flexibel rubberen membraan. Het drukverschil over de inlaat- en uitlaatpoorten wordt gebruikt om het membraan op en neer te bewegen. Daarom is er altijd een minimaal drukverschil nodig. Dankzij het speciale ontwerp van het membraan en de klepzitting werkt de klep stil. De messing behuizing voldoet aan alle Europese drinkwatervereisten. De 6281-serie is verkrijgbaar met een groot aantal opties, zoals andere behuizingsmaterialen, ATEX-versies en een handmatige overbruggingsfunctie.

Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Downloads

Manual Burkert 6281 (EN)
pdf
Download
CAD burkert-6281-221951.zip
zip
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
2 inch
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Cilindrische binnendraad BSPP-G
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal open
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
230 V AC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Messing
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
NBR (nitrilrubber)
Bediening
Het werkingsprincipe van het magneetventiel.
Indirect
Aanbevolen voor
Type vloeistof of gas waarvoor de klep wordt aanbevolen.
Water (tot 60°C), Lucht, Olie, Alcohols, Smeermiddel
Min drukverschil (bar)
Minimaal drukverschil dat nodig is om de klep effectief te laten werken. Als het drukverschil kleiner is, werkt de klep mogelijk niet goed.
0.2
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
16
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
40
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
30
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
-10
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
80
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
16
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
AC
Drukklasse flens
De classificatie die de maximale druk specificeert die de klep kan weerstaan zonder te lekken of defect te raken, gebaseerd op het type flensaansluiting.
PN 16
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
55
Bediening
Kleppen kunnen op 5 manieren worden bediend: handmatig, mechanisch, elektrisch, hydraulisch of pneumatisch.
Stootnok
Constructie van kleppen
Is de klep compleet en gebruiksklaar, of dient dit als vervangingsonderdeel?
Klep compleet
QNn-waarde (gas) (l/min)
De gasstroom door de klep, gemeten in liters per minuut onder standaardomstandigheden (inlaatdruk 6 barg, drukval 1 bar, 20 °C).
32000
Afdichting naar buiten toe
Het materiaal dat wordt gebruikt voor afdichtingen die de media afsluiten van de omgeving. Kies een materiaal dat bestand is tegen zowel het medium als de externe omgeving.
NBR (nitrilrubber)
Pilot controle doorlaat (mm)
Indirect gestuurde kleppen hebben een verbinding van de stuurkamer naar de uitlaatpoort om de druk in de stuurkamer te regelen en daarmee de klep te schakelen.
1.7
Uitlooprichting
Magneetventielen hebben meestal een bepaalde stromingsrichting, die onder of boven de klepzitting vandaan kan komen, wat de stromingseigenschappen en toepassingen beïnvloedt.
Boven zitting
Lengte installatie (mm)
De totale lengte van de klep, inclusief de aansluitpoorten en eventuele montagebeugels of adapters.
132
Indirect werkend
Ja
