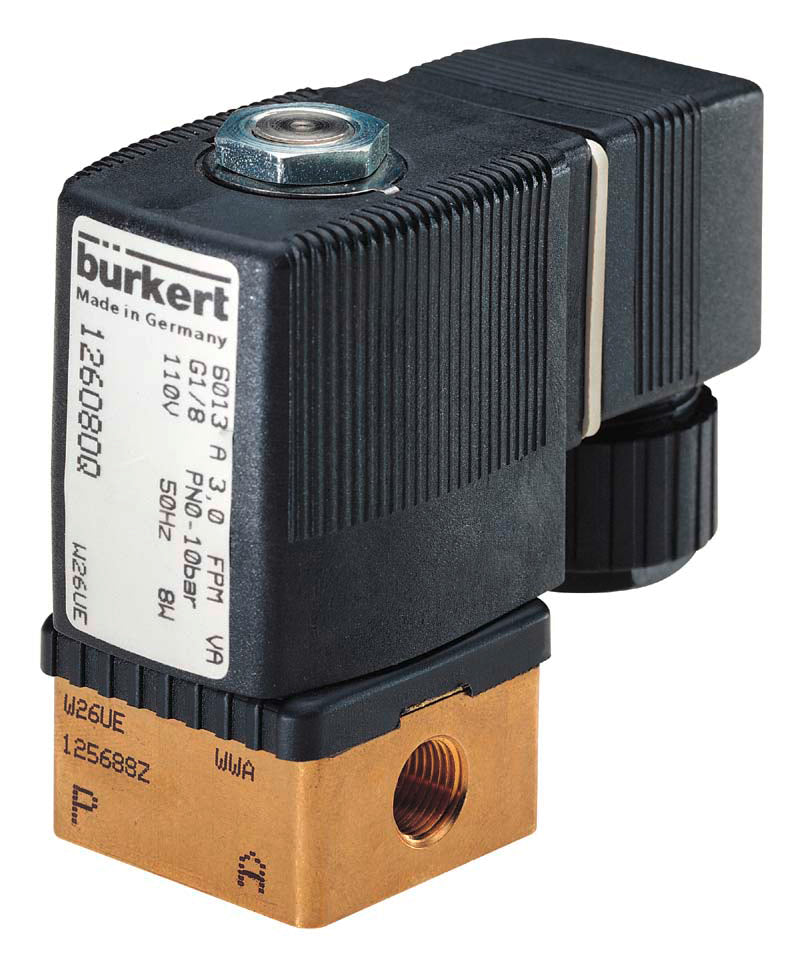

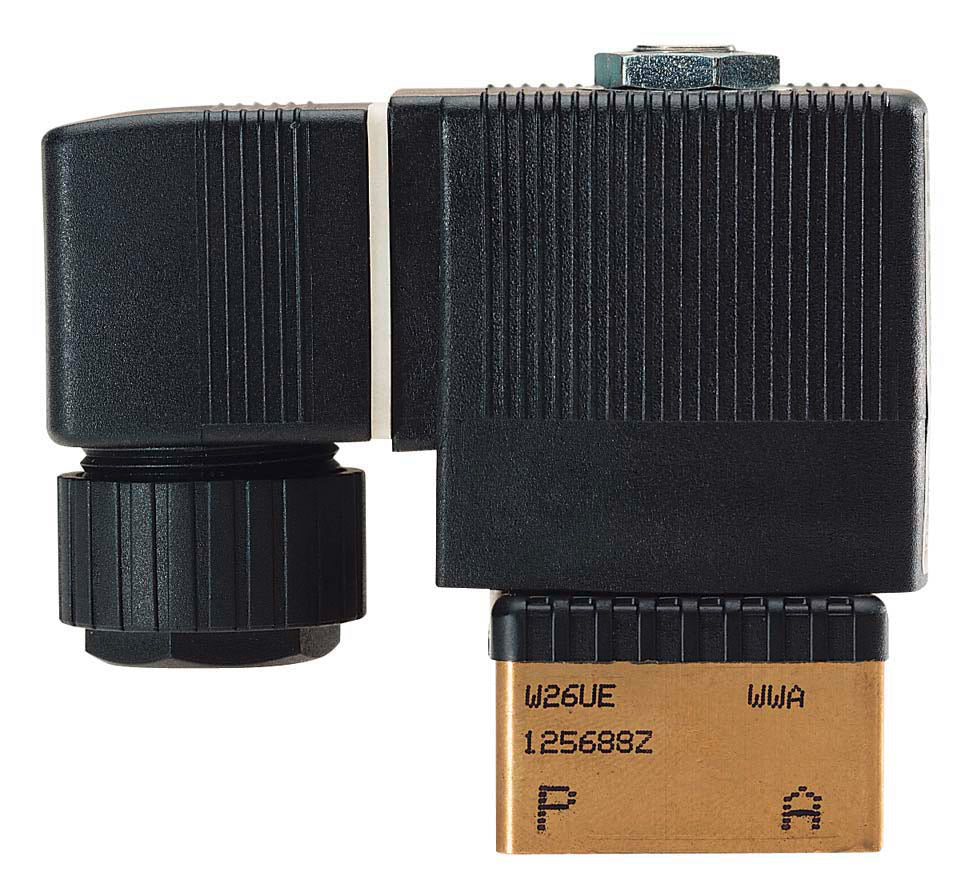

G1/8'' 24V DC Messing Magneetventiel FKM 0-6bar Vergrendeling - Burkert 6013 209277
Bürkert 2/2-weg magneetventiel (type 6013) met G1/8 inch schroefdraad en 24V DC pulsspoel (vergrendeling). De pulsspoel heeft een korte puls nodig om van positie te veranderen. Extreem laag energieverbruik en geen warmteontwikkeling. Geschikt voor schone media (max 120°C) en een werkdruk van 0-6 bar (direct bediend). Messing behuizing met FKM dichting. De doorlaat is 3 mm en de Kv-waarde is 0,23m3/h(3,8 l/min bij dP=1 bar, water).
Let op: DIN-connector niet inbegrepen
- Normale prijs
- €108.89
- Normale prijs
- €89.99
Beschrijving
Direct bediende 2/2-weg magneetventiel van Burkert met messing behuizing, 1/8 inch schroefdraad en een 24V DC puls. Deze klep is bistabiel, ook wel impulsklep of vergrendelklep genoemd. Met een korte elektrische puls van minstens 50 ms verandert de klep van positie. Om terug te keren naar de uitgangspositie is een puls met tegengestelde polariteit nodig. Het etiket op de spoel geeft aan waar de plus en de min moeten worden aangesloten om te openen en te sluiten. Gebruik in deze versie geen connectoren met extra elektronica.. Geschikt voor systemen met een werkdruk van 0 bar tot 6 bar en een maximale temperatuur van 120 °C. De doorlaat is 3 mm en de Kv-waarde is 0,23m3/h. De Kv-waarde wordt gebruikt om het debiet te berekenen: bij een drukverschil van 1 bar (water) is het debiet ongeveer 3,8 l/min.
Deze klep heeft een FKM (Viton) afdichting, die geschikt is voor perslucht, oliën, brandstoffen en vele andere chemicaliën. Voor heet water (>100°C), stoom en alkalische stoffen wordt EPDM aanbevolen in plaats van FKM.
Raadpleeg de chemische weerstandstabel voor andere media.
Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten door middel van een elektrische stroom door een solenoïde (spoel). Zolang zij onder stroom staan, verbruiken zij energie. Ze gaan snel open en dicht. Ze zijn gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen of gassen.
Belangrijke voordelen
- Het compacte ontwerp en de vele opties maken de 6013 geschikt voor een extreem groot aantal toepassingen.
- Werkt zonder drukverschil
- Het vergrendontwerp is ideaal voor situaties waarin bijna geen stroomverbruik is toegestaan. De pulsspoel heeft een korte puls nodig om van positie te veranderen.
- Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid
Belangrijk:
- Gebruik schone vloeistoffen of gassen. Magneetventielen zijn erg gevoelig voor vuil.
- Zet de spoel niet onder stroom als de spoel van de klep is verwijderd. De spoel raakt oververhit en kan doorbranden.
- Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.
Overzicht van de Bürkert 6013 serie
Het 6013 magneetventiel is een van de populairste types magneetventielen van Burkert. Het is een compacte, direct bediende plunjer magneetventiel die werkt zonder drukverschil over de klep. Hij kan worden gebruikt voor toepassingen met lage druk, maar er zijn ook versies die werken tot 25 bar. De klep is ontworpen voor kleine debieten met poortmaten van G 1/8" tot G 3/8" en een doorlaat van 2 tot 6 mm. Naast de inline versies met schroefdraad is er een speciaal SFB-flensontwerp beschikbaar waarmee meerdere kleppen op één manifold kunnen worden geïnstalleerd. Naast de veelzijdige standaardversies is de 6013 verkrijgbaar met opties zoals ATEX-goedkeuring, DVGW-gasgoedkeuring, pulsspoel (vergrendeling), handmatige override, kick- en dropfunctie (energiebesparing), versies voor extreme temperaturen en olie- en vetvrije versies voor zuurstof-, vacuüm- en analysetoepassingen.
Beschrijvingen
| Term | Beschrijving | ||||||||||||||||||
| Magneetventiel | Elektromechanisch bediende klep. 2Een elektrische stroom door een solenoïde wordt gebruikt om de klep te openen of te sluiten. | ||||||||||||||||||
| Direct bediend | De solenoïde trekt een ferromagnetische plunjer aan. Hierdoor wordt de opening direct geopend of gesloten. Er is geen differentiële druk nodig (werkt vanaf 0 bar). | ||||||||||||||||||
| 2/2-Weg | 2 poorten (inlaat en uitlaat) en 2 standen (open en gesloten). | ||||||||||||||||||
| FKM | Als afdichtingsmateriaal wordt FKM (viton) gebruikt. FKM is geschikt voor (pers)lucht, oliën, brandstoffen en andere chemicaliën. FKM is chemisch resistenter en beter bestand tegen hogere temperaturen dan NBR. EPDM wordt aanbevolen voor heet water (100°C+), stoom en alkalische stoffen. Bekijk het overzicht van de materiaalcompatibiliteit. | ||||||||||||||||||
| 24V DC | 24 volt DC. Voor de meeste ventieltypes zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding. | ||||||||||||||||||
| Kv waarde | Debiet (m3/u) water van 20°C door de klep bij een drukval van 1 bar. Het debiet kan worden berekend met de formule: Q=Kv√dp. Voorbeeld De stroming van een klep met Kv=0,5 in een systeem met een inlaatdruk van 2 bar en een vrije uitlaat kan worden berekend met: 0,5√2=0,7m3/u, of 12 liter/min. Voor gassen moet een andere formule worden gebruikt, het debiet zal hoger zijn. Een handig hulpmiddel om de vereiste Kv-waarde te bepalen is onze Valve Sizing Calculator. | ||||||||||||||||||
| 1/8 inch | G1/8 inch pijpdraad (BSPP). Bepaal de klepgrootte op basis van het gewenste debiet en de leidingdiameter. Met behulp van het assortiment fittingen kunt u de klep aansluiten op het gewenste type leiding.
|
