2/2 G1/4'' roestvast staal 24VDC magneetventiel 0330 160966

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
2/2 G1/4'' roestvast staal 24VDC magneetventiel 0330 160966
2/2 G1/4'' roestvast staal 24VDC magneetventiel 0330 160966
Referentie: 160966
Merk: Burkert

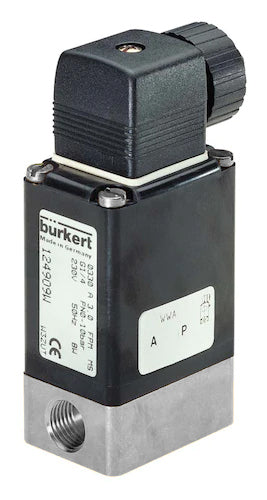

Bürkert 2/2-weg magneetventiel (type 0330) met G1/4'' schroefdraad en een 24V DC spoel. Normaal gesloten (spanning = open) en direct werkend, dus geen verschildruk nodig. Geschikt voor licht verontreinigde en agressieve media (mediascheiding). Behuizing van RVS met EPDM afdichting en een doorlaat van 3 mm.


Let op: DIN-connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Bürkert direct werkende 2/2-weg magneetventiel met G1/4'' binnendraad en 24V DC (gelijkstroom) spoel. De klep heeft een roestvrijstalen behuizing met EPDM-afdichting en een doorlaat van 3 mm. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat. Dit model is mediagescheiden en kan daarom worden gebruikt voor licht verontreinigde en agressieve media. De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De EPDM (ethyleenpropyleendieenmonomeer) afdichting is geschikt voor neutrale vloeistoffen en veel chemicaliën, maar is slecht bestand tegen oliën en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren.

Belangrijke voordelen

  • Kan worden gebruikt met licht vervuilde of agressieve media dankzij het media-gescheiden ontwerp
  • Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid

0330 serie

Het magneetventiel type 0330 van Bürkert is een direct werkende magneetventiel, wat betekent dat er geen drukverschil nodig is om het ventiel te openen. Dit ontwerp is mediagescheiden, waardoor uw vloeistof volledig wordt geïsoleerd van de werkende onderdelen van de klep. Hierdoor is het een goede oplossing voor agressieve of licht verontreinigde media. De kleppen kunnen worden geleverd met DN 2 tot DN 5 of met een flens. Het drukbereik is afhankelijk van de spanning, maar heeft een maximum van 16 bar. De klep heeft een onderhoudsvrij pivot armatuurontwerp in plaats van de gebruikelijke lineair translerende plunjer. De klep is verkrijgbaar met beschermingsgraad IP65 of IP67. De klep heeft weinig bewegende delen, waardoor hij lang meegaat vanwege de minimale slijtage van de kleponderdelen. De 2/2-weg en de 3/2-weg versies zijn speciaal ontworpen voor toepassingen zoals mengen, omleiden en universele richting van media. De kleppen zijn verkrijgbaar met verschillende behuizingsmaterialen, zoals messing, RVS, PP of PVDF in combinatie met verschillende afdichtingsmaterialen. Tot slot zijn er opties voor positieterugkoppeling, bi-stabiele, vacuümvarianten en versies met ATEX-explosiegoedkeuring.

Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Downloads

Manual Burkert 0330 (EN)
pdf
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
1/4 inch
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Cilindrische binnendraad BSPP-G
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
24 V DC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Roestvrijstaal (RVS)
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
EPDM
Bediening
Het werkingsprincipe van het magneetventiel.
Direct
Aanbevolen voor
Type vloeistof of gas waarvoor de klep wordt aanbevolen.
Water en stoom, Water (tot 60°C), Koolzuur, Alcohols, Gedemineraliseerd water
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
10
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
3
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
0.14
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
-30
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
90
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
11
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Uitvoering
Kies een model.
Haaks
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
DC
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
55
Inschakelduur
De maximale tijd dat het magneetventiel onder spanning kan blijven voordat het te heet wordt en schade of defecten riskeert.
100%
QNn-waarde (gas) (l/min)
De gasstroom door de klep, gemeten in liters per minuut onder standaardomstandigheden (inlaatdruk 6 barg, drukval 1 bar, 20 °C).
150
Sluitingstijd (max) (ms)
De maximale tijd die de klep nodig heeft om volledig te sluiten nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
20
Sluitingstijd (min) (ms)
De minimale tijd die de klep nodig heeft om volledig te sluiten nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
10
Openingstijd (max) (ms)
De maximale tijd die de klep nodig heeft om volledig te openen nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
20
Openingstijd (min) (ms)
De minimale tijd die de klep nodig heeft om volledig te openen nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
10
Indirect werkend
Nee
