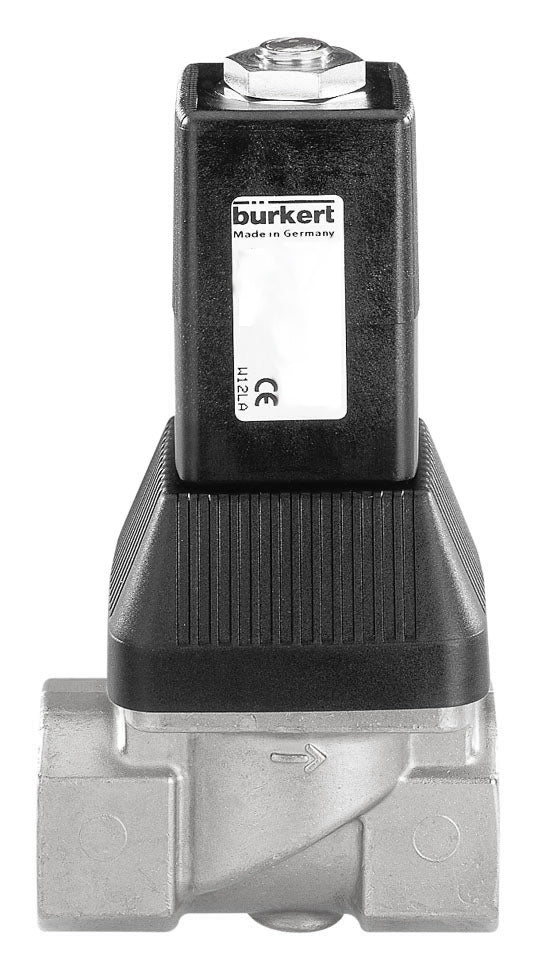

Magneetventiel G3/4'' NC RVS FKM 0.5-10bar/7-145psi 24VDC 6223 140829

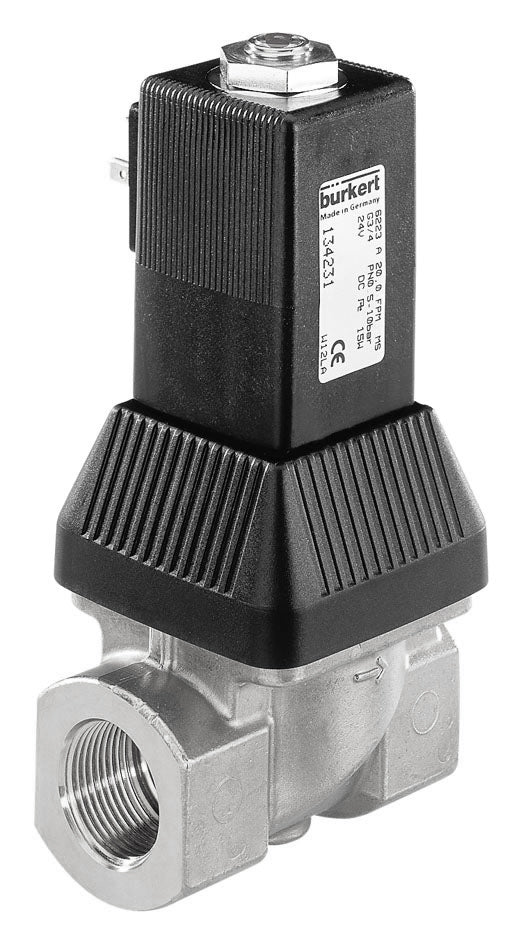

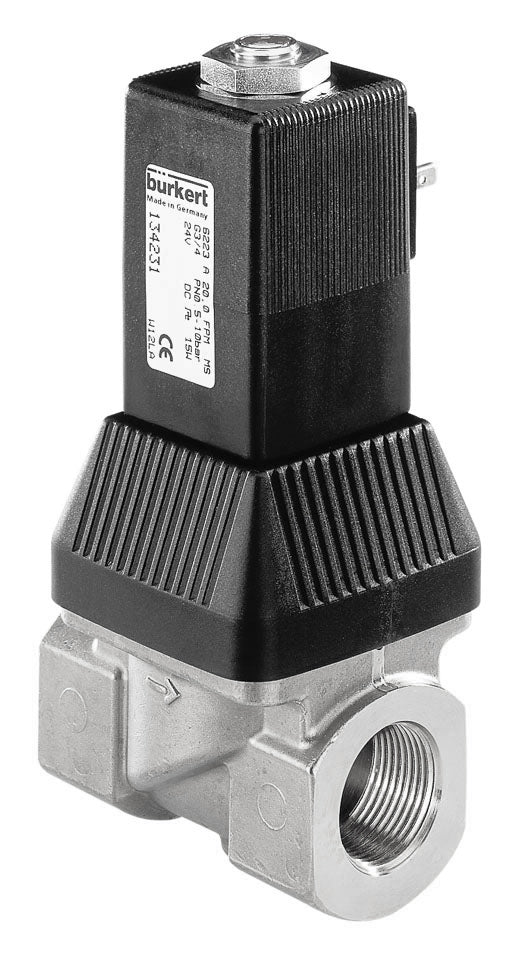

Burkert 2/2 weg magneetventiel (type 6223) met G 3/4 inch schroefdraad en een 24 V DC spoel. De schakelfunctie van het magneetventiel is normaal gesloten (spanning = open). Het ventiel werkt indirect, dus er is een kleine verschillendruk vereist. Geschikt voor maximale media temperaturen van 90 °C (194 °F) en een drukbereik van 0.5 tot 10 bar (7 tot 145 psi). Behuizing van roestvrij staal met FKM afdichting en een doorlaatdiameter van 13 mm. De Kv-waarde is 2.7 m3/h (45.01 l/min bij dp = 1 bar water).
Opmerking: DIN-connector niet inbegrepen.
- Normale prijs
- €410,18
- Normale prijs
- €338,99
Beschrijving
Dit is een Burkert indirect werkend 2/2 weg magneetventiel met G 3/4 inch schroefdraad en een 24 V DC spoel. Het ventiel heeft een roestvrijstalen behuizing met FKM afdichting en een doorlaat van 13 mm. De schakelfunctie van het magneetventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning wordt toegepast. Geschikt voor een drukbereik van 0.5 tot 10 bar (7 tot 145 psi) en een maximale temperatuur van 90 °C (194 °F). Het ventiel heeft een Kv-waarde van 2.7 m3/h, wat overeenkomt met een debiet van 45 l/min bij een verschillendruk van 1 bar (voor water). In imperiale eenheden: Cv = 3, wat betekent 3 GPM bij een drukval van 1 psi. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de doorlaatdiameter. Voor nauwkeuriger dimensionering, gebruik de Kv-waarde met onze gebruiksvriendelijke ventiel dimensioneringscalculator. De roestvrijstalen behuizing is zeer duurzaam, sterk en bestand tegen een breed scala aan chemicaliën met uitzondering van chlooroplossingen. De FKM (fluorrubber of Viton) afdichting heeft uitstekende chemische eigenschappen, is geschikt voor de meeste oliën en oplosmiddelen, maar kan geen heet water of stoom aan. Houd er rekening mee dat de interne ventielonderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. Het ventiel heeft een IP65-classificatie als het correct is aangesloten.
Voordelen:
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
- Besturing mogelijk met PWM-signaal
Nadelen:
- Niet geschikt voor lage drukverschillen (< 0.5 bar). In geval van lage druk of een vacuüm, overweeg een (semi-)direct magneetventiel
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- De spoel kan heet worden wanneer deze is ingeschakeld. Een goed geventileerde omgeving wordt aanbevolen
- DIN-connector niet inbegrepen
Serie:
De Bürkert 6223 is een indirect bediend proportioneel geregeld ventiel en wordt voornamelijk gebruikt voor debietregeling voor grote debieten met relatief hoge open- en sluitfrequenties. Het openen en sluiten is afhankelijk van het drukverschil tussen de inlaat- en uitlaatpoorten. Daarom is er altijd een minimaal drukverschil vereist. Het ventiel werkt van 0.5 tot 10 bar en de poortgrootte varieert van 3/8 " tot 1 ". De doorlaatgroottes kunnen DN 10, DN 13 of DN 20 zijn. De flow kan worden geregeld met een digitale controller (bijvoorbeeld de Bürkert 8605 of 8611). Houd er rekening mee dat de grootte van het ventiel kritischer kan zijn in debietregelingsopstellingen. Voor advies over welk ventiel te kiezen en of het 6223 ventiel geschikt voor u is, lees ons artikel over proportionele magneetventielen of neem contact op met onze technische ondersteuning.
Let op: dit product is op bestelling gemaakt en kan helaas niet worden geretourneerd.
