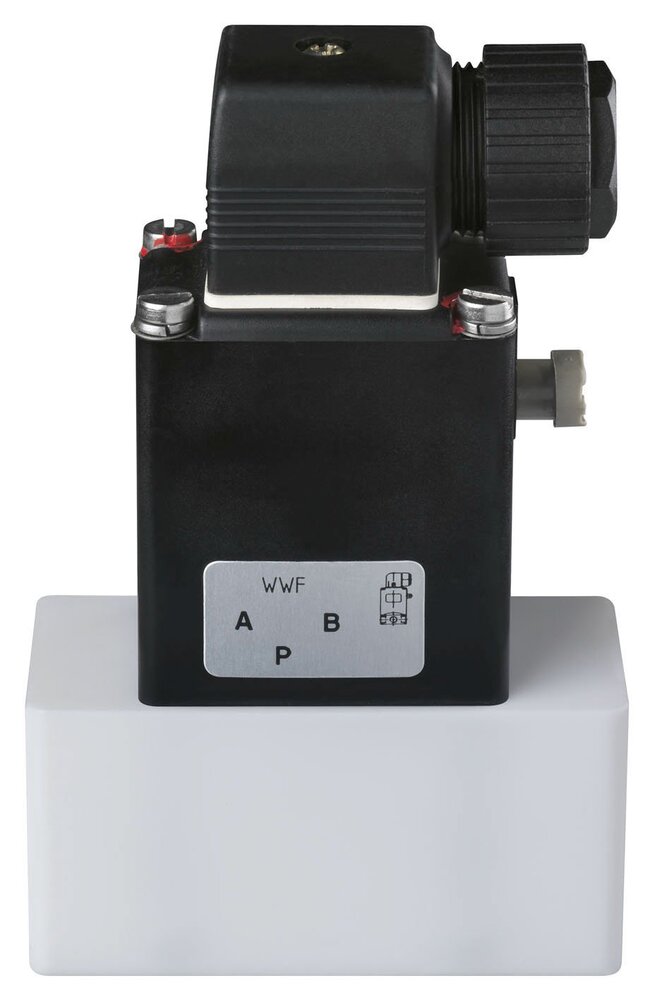

Magneetventiel G3/8'' NC Plastic FFKM 0-2bar/29psi 24VDC 0121 133109
Let op: Dit product is niet meer verkrijgbaar
Burkert 2/2 weg magneetventiel (type 0121) met G 3/8 inch schroefdraad en een 24 V DC spoel. De schakelfunctie van het magneetventiel is normaal gesloten (spanning = open). Het ventiel is direct werkend, dus er is geen verschillendruk vereist. Geschikt voor licht verontreinigde en agressieve media (media scheiding). Geschikt voor maximale mediatemperaturen van 70 °C (158 °F) en een drukbereik van 0 tot 2 bar (29 psi). Behuizing van kunststof met FFKM afdichting en een doorlaatdiameter van 4 mm. De Kv-waarde is 0.3 m3/h (5.0 l/min bij dp = 1 bar water). Handmatige override functie.
Opmerking: DIN connector niet inbegrepen.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving

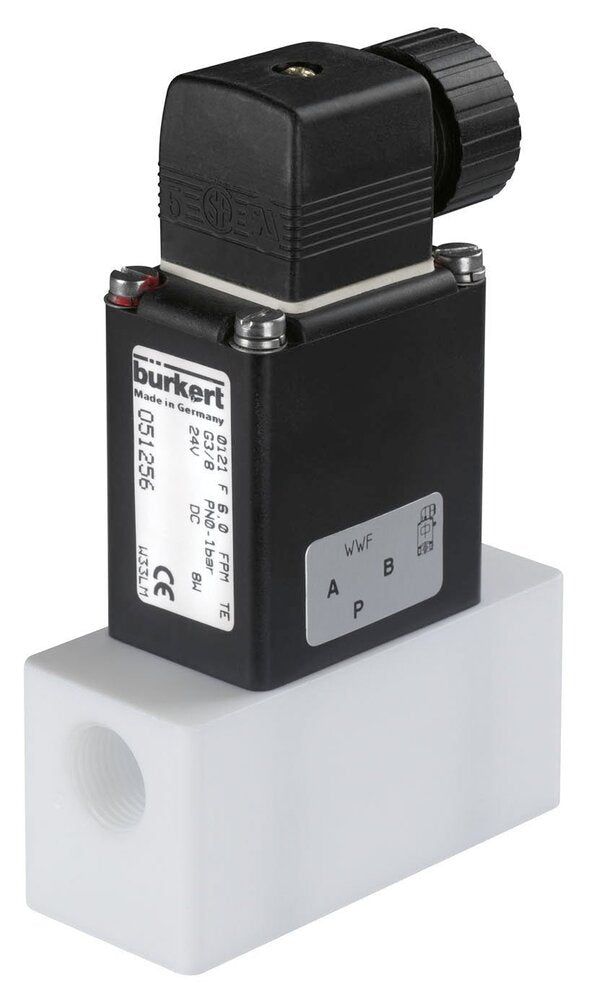

Dit is een Burkert direct werkend 2/2 weg magneetventiel met G 3/8 inch schroefdraad en een 24 V DC spoel. Het ventiel heeft een kunststof behuizing met FFKM afdichting en een doorlaat van 4 mm. De schakelfunctie van het magneetventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning wordt toegepast. Aangezien het direct werkend is, is er geen drukverschil over het ventiel nodig om het ventiel te openen. Geschikt voor een drukbereik van 0 tot 2 bar (29 psi) en een maximale temperatuur van 70 °C (158 °F). Het ventiel heeft een Kv-waarde van 0.3 m3/h, wat overeenkomt met een debiet van 5 l/min bij een verschillendruk van 1 bar (voor water). In imperiale eenheden: Cv = 0.35, wat betekent 0.35 GPM @ 1 psi drukval. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de doorlaatdiameter. Voor nauwkeurigere dimensionering, gebruik de Kv-waarde met onze gebruiksvriendelijke ventiel dimensioneringscalculator. Dit model is media gescheiden. Dit betekent dat de werkende delen zoals de veer gescheiden zijn van de media door een flexibele membraan, wat het mogelijk maakt om licht verontreinigde en agressieve media te gebruiken. De FFKM (perfluorinated rubber) afdichting heeft uitstekende chemische eigenschappen, beter dan FKM en vergelijkbaar met PTFE. Houd er rekening mee dat de interne ventieldelen, zoals de RVS plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheid tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De handmatige override functie kan worden gebruikt om het systeem in bedrijf te stellen. Het ventiel heeft een IP65-classificatie als het correct is aangesloten.
Voordelen:
- Agressieve media zijn mogelijk dankzij het media gescheiden ontwerp
- De handmatige override is ideaal voor inbedrijfstelling en bij stroomuitval
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
Nadelen:
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- De spoel kan heet worden wanneer deze is ingeschakeld. Een goed geventileerde omgeving wordt aanbevolen
- DIN connector niet inbegrepen
Serie:
Het Bürkert type 0121 ventiel is een direct werkend, media gescheiden pivotarmventiel met een RVS (316L), PTFE (teflon), PVC (polyvinylchloride), PP (polypropyleen) of PVDF (polyvinylideenfluoride) behuizing. Het ventiel is beschikbaar in 3/2- en 2/2-weg versies. Als een 3/2-weg versie kan het worden geleverd als normaal open, normaal gesloten, verdelend of mengventiel. Het ventiel kan worden geleverd met een diameter van DN 2 tot DN 8. Afhankelijk van het model kan het ventiel tot 6 bar werken. Alle 0121 ventielen worden geleverd met een handmatige override voor inbedrijfstelling en testen. ATEX-goedgekeurde versies zijn ook beschikbaar.
Let op: dit product is op bestelling gemaakt en kan helaas niet worden geretourneerd.
