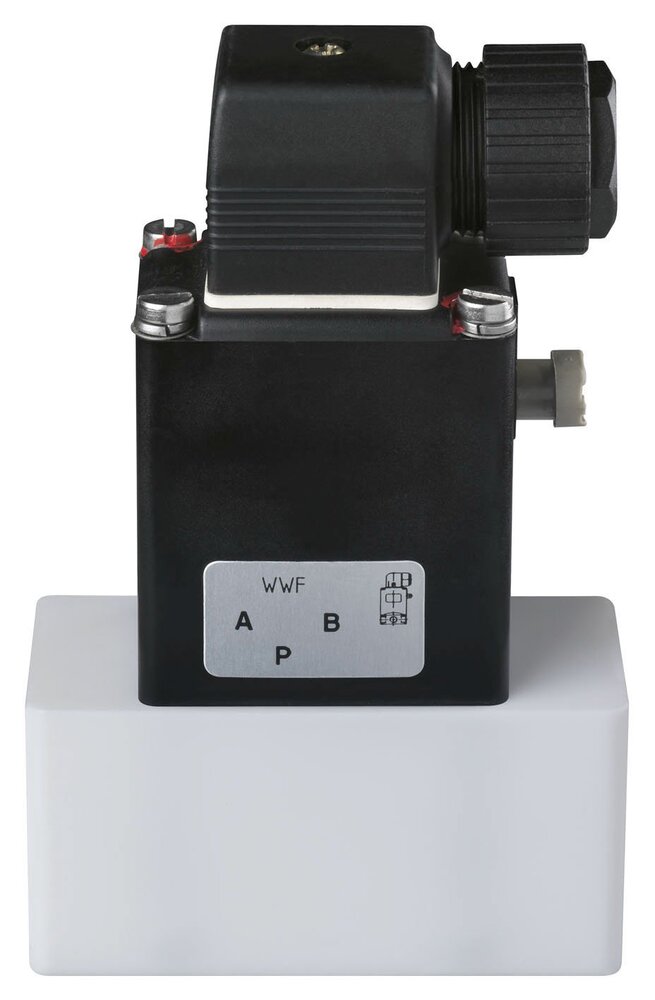

G3/8'' PTFE 230VAC Solenoid Valve Burkert 0121 124813

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
G3/8'' PTFE 230VAC Solenoid Valve Burkert 0121 124813
G3/8'' PTFE 230VAC Solenoid Valve Burkert 0121 124813
G3/8'' PTFE 230VAC Solenoid Valve Burkert 0121 124813
G3/8'' PTFE 230VAC Solenoid Valve Burkert 0121 124813
Referentie: 124813
Merk: Burkert

Bürkert 2/2-weg magneetventiel (type 0121) met G3/8'' schroefdraad en een 230V AC spoel. Normaal gesloten (spanning = open) en direct werkend, dus geen verschildruk nodig. Geschikt voor licht verontreinigde en agressieve media (mediascheiding). Behuizing van ptfe met FFKM afdichting en een opening van 6 mm.

Opmerking: product kan niet worden geretourneerd
Let op: DIN-connector niet inbegrepen
Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Bürkert direct werkende 2/2-weg magneetventiel met G3/8'' binnendraad en 230V AC (wisselstroom) spoel. De klep heeft een ptfe behuizing met FFKM afdichting en een doorlaat van 6 mm. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat. Dit model is mediagescheiden en kan daarom worden gebruikt voor licht verontreinigde en agressieve media. De PTFE (teflon) behuizing is bestand tegen bijna alle vloeistoffen. De FFKM (geperfluoreerd rubber) afdichting heeft uitstekende chemische eigenschappen, beter dan FKM en vergelijkbaar met PTFE. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. Energiezuinig ontwerp voor een lange levensduur.

Belangrijke voordelen

  • Kan worden gebruikt met licht vervuilde of agressieve media dankzij het media-gescheiden ontwerp
  • Energiebesparend ontwerp dat zorgt voor een lage verwarming van het medium en bovendien een lange levensduur.
  • Bürkert ontwerp: bewezen betrouwbaarheid & duurzaamheid

0121 serie

Het Bürkert type 0121 ventiel is een direct werkende, media-gescheiden armatuurventiel met een roestvrijstalen (316L), PTFE (teflon), PVC (polyvinylchloride), PP (polypropyleen) of PVDF (polyvinylideenfluoride) behuizing. Dit ontwerp zorgt voor volledige isolatie van uw vloeistof van de werkende onderdelen van de klep, waardoor het een goede oplossing is voor agressieve of licht verontreinigde media zoals alkalische en zure oplossingen. Hij is verkrijgbaar in 3/2- en 2/2-wegversies. Als 3/2-weg versie kan hij worden geleverd als normaal open, normaal gesloten, verdeel- of mengklep. Hij kan worden geleverd met een diameter van DN 2 tot DN 8. Omdat hij direct werkt, is er geen drukverschil over de klep nodig om de klep te openen. Afhankelijk van het model kan hij werken tot 6 bar. Alle 0121 ventielen worden geleverd met een handmatige override voor inbedrijfstelling en testen. Er zijn ook versies verkrijgbaar met ATEX-explosiegoedkeuring.

Let op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Downloads

Manual Burkert 0121 (EN)
pdf
Download

Specificaties

Aansluitmaat
Kies een aansluitmaat die overeenkomt met de maat van de pijp of slang waarop hij wordt aangesloten. Als alternatief kun je de klep dimensioneren op basis van de Kv-waarde voor meer nauwkeurigheid.
3/8 inch
Type aansluiting
Type aansluiting dat wordt gebruikt voor de ventielpoorten.
Cilindrische binnendraad BSPP-G
Functie
De circuitfunctie van een magneetventiel specificeert hoe vloeistof tussen de poorten van het ventiel zal stromen wanneer het onder stroom staat of wordt gedeactiveerd.
Normaal gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
230 V AC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Kunststof
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
FFKM/FKM
Bediening
Het werkingsprincipe van het magneetventiel.
Direct
Maximale druk (bar)
Maximaal drukverschil tussen de inlaat- en uitlaatpoort.
2
Materiaalsoort
De materiaalkwaliteit geeft meer gedetailleerde informatie over het materiaal van de behuizing. Kies een materiaal voor de behuizing dat niet corrodeert door de media en de omgeving.
Teflon (PTFE)
Klepdoorlaat (mm)
De klepboring is de diameter van de opening waar het medium doorheen stroomt. Het heeft een grote invloed op de stroomsnelheid.
6
Kv-waarde [m3/u]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
0.6
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij de klep continu kan werken.
-10
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij de klep continu kan werken.
90
Elektrische aansluiting
Type elektrische aansluiting dat wordt gebruikt om een voeding op de klep aan te sluiten.
DIN-A
Nom. vermogen (VA)
Nominaal opgenomen vermogen van de klep.
8
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
2/2 weg
Uitvoering
Kies een model.
Recht
Voltage-type
Het type spanning dat nodig is om het magneetventiel correct te laten werken. Veel voorkomende opties zijn AC- of DC-spanning.
AC
Max. omgevingstemperatuur (°C)
De hoogste temperatuur waarbij het magneetventiel veilig en effectief kan werken zonder schade of defecten.
50
Inschakelduur
De maximale tijd dat het magneetventiel onder spanning kan blijven voordat het te heet wordt en schade of defecten riskeert.
40 % max. 30 min. aan, 60 % rust
QNn-waarde (gas) (l/min)
De gasstroom door de klep, gemeten in liters per minuut onder standaardomstandigheden (inlaatdruk 6 barg, drukval 1 bar, 20 °C).
600
Sluitingstijd (max) (ms)
De maximale tijd die de klep nodig heeft om volledig te sluiten nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
25
Sluitingstijd (min) (ms)
De minimale tijd die de klep nodig heeft om volledig te sluiten nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
15
Openingstijd (max) (ms)
De maximale tijd die de klep nodig heeft om volledig te openen nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
25
Openingstijd (min) (ms)
De minimale tijd die de klep nodig heeft om volledig te openen nadat het actuatiesignaal is ontvangen. Zie het artikel "Responstijd magneetventiel".
15
Indirect werkend
Nee
