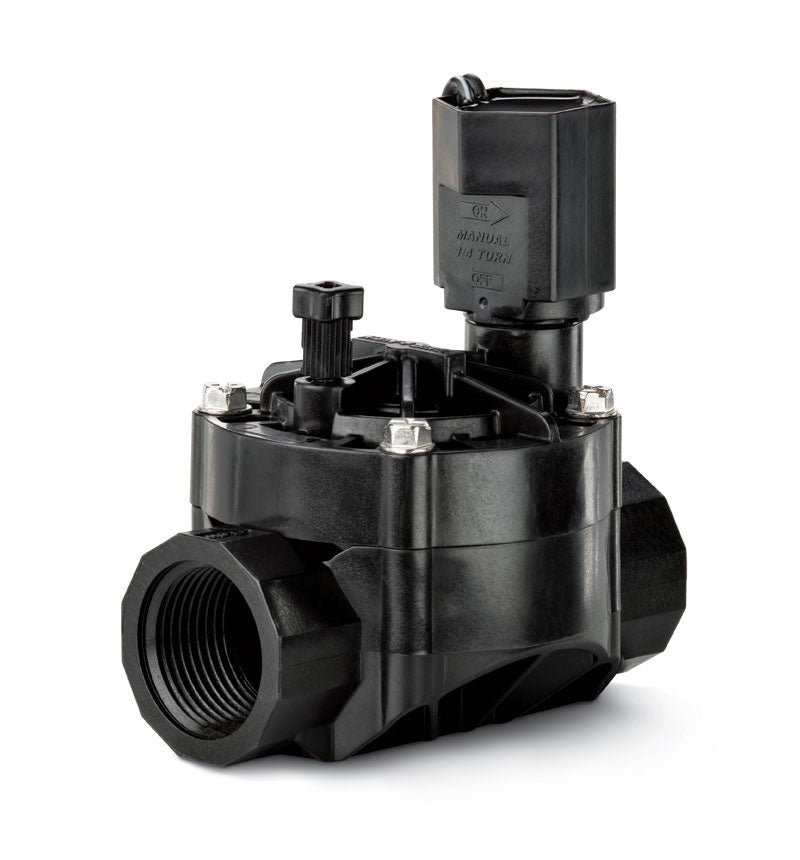

Magneetventiel 100-HV Rain Bird 1" (F/F) 1-10bar 24V AC

Magneetventiel 100-HV Rain Bird 1" (F/F) 1-10bar 24V AC
Magneetventiel 100-HV Rain Bird 1" (F/F) 1-10bar 24V AC
Referentie: 100-HV
Merk: Rain Bird

Magneetklep (Rain Bird) voor irrigatie met 1 inch aansluiting (F/F) en 24V AC spoel. Alternatief voor 100-DV serie. Normaal gesloten (open bij spanning). Geschikt voor schone media (max 43°C). Minimale verschildruk 1 bar, maximale druk 10 bar (indirect gestuurd). Robuuste polypropyleen behuizing met NBR afdichting. Mogelijk om ventiel handmatig te bedienen.

Bekijk alle
Normale prijs
€31,64
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€26,15
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 18 stuks is er een langere levertijd van 0 dagen. Maximaal 43 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Magneetventiel van Rain Bird voor beregening met glasversterkte polypropyleen behuizing, 1 inch leidingaansluitingen (BSP F/F) en een spoel voor 24V wisselspanning (50Hz/60Hz). Rain Bird heeft een naam hoog te houden op het gebied van beregening. De ventielen zijn slim ontworpen, betrouwbaar en hebben een lange levensduur. De circuit functie van het magneetventiel is normaal gesloten (open bij elektrische spanning). Dit ventiel is met name geschikt voor irrigatie- en beregeningssystemen, maar kan ook in andere toepassingen gebruikt worden. Geschikt voor systemen met een werkdruk van 1 bar tot 10 bar en een maximale temperatuur van 43° C. Voor goede werking heeft dit indirect gestuurde ventiel een positieve verschildruk van tenminste 1 bar nodig. Voor een systeem met lage druk, zoals toevoer uit een hooggeplaatste tank, is daarom een direct gestuurde klep of een elektrische kogelklep aanbevolen. Let op dat de Rain Bird magneetventielen alleen in 24V AC (wisselspanning) leverbaar zijn. De meeste beregeningsapparatuur werkt met 24V AC, dit ventiel is te gebruiken in combinatie met de meeste standaard sprinkler timers.

De 100-HV serie heeft vergelijkbare eigenschappen als de 100-DV serie en kan als alternatief voor de 100-DV serie ingezet worden.

De spoel wordt meegeleverd met het ventiel. De spoel is eenvoudig te monteren op het ventiel.

Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten met behulp van een elektrische stroom door een solenoïde (elektromagneet). Ze verbruiken energie zolang ze elektrisch bekrachtigd zijn. Magneetventielen schakelen snel open en dicht. Ze zijn gevoelig voor vuil en kunnen daarom alleen gebruikt worden met schone vloeistoffen of gassen.

Deze video laat de belangrijkste kenmerken van de Rain Bird 100-HV serie zien.

Belangrijkste kenmerken:

  • Compact ontwerp met sterke glasversterkte polypropyleen behuizing.
  • NBR membraan met zelfreinigend 90-mesh filter (200 micron) en roestvast stalen veer.
  • Handmatige override bediening (door de spoel een kwartslag te draaien).
  • Handmatige debietregeling (alleen model 100-HVF).
  • Slim spoel ontwerp waardoor de plunjer en veer er niet uit kunnen vallen.
  • Ontluchtingsventiel voor installatie en onderhoud.
  • Captive bouten (bouten vallen niet uit de behuizing bij de-assemblage).
  • Eccentrisch gevormd membraan voor een geleidelijke sluiting (minder waterslag).

Technische Gegevens

Werkgebied

  • Werkdruk: 1 tot 10 bar (15 tot 150 PSI). Let op: voordruk nodig voor goede werking!
  • Debiet: 0,05 tot 6,82 m3/h (0,01 tot 1,89 l/s)
  • Temperatuur: Water max. 43° C(110 F); Buiten max. 52° C (125 F). Let op: bij vorst dient het ventiel ontlucht te worden!

Elektrische Specificaties

  • Voltage: 24 VAC 50/60 Hz. Let op: alleen 24 VAC leverbaar!
  • Inschakelstroom: 0.290A bij 60 Hz
  • Nominale stroom: 0.091A bij 60 Hz
  • Spoelweerstand: 70-85 Ohm (bij 4.5° C - 43° C)

Afmetingen

  • Hoogte: 11,7 cm (4.62")
  • Lengte: 11,2 cm (4.4")
  • Breedte: 7,9 cm (3.1")

Drukval bij debiet

Debiet (m3/u)Debiet (liter/s)Drukval (bar)
0,250,060,11
0,750,210,14
1,000,280,16
2,000,560,23
5,001,390,32
7,502,080,42
9,102,520,57
