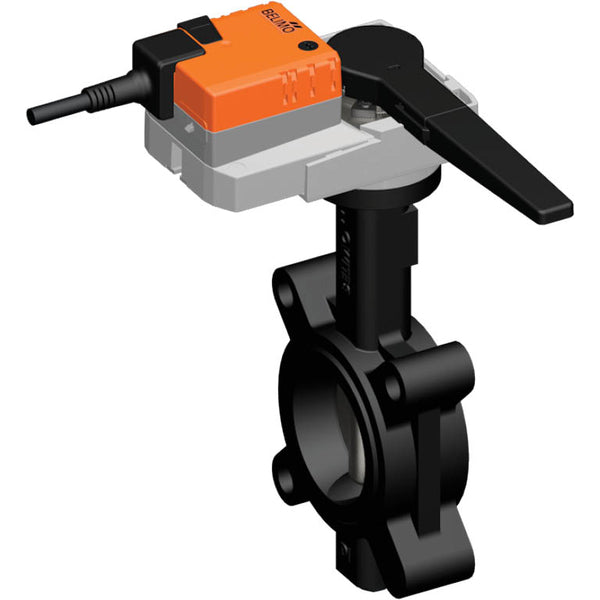

Belimo Vlinderklep DN65/PN16 Lug 24VAC/DC Modulerend GGG40 EPDM IP54 ISO 5211 MP-Bus 90s 20Nm D665NL/SR24A-MP-5

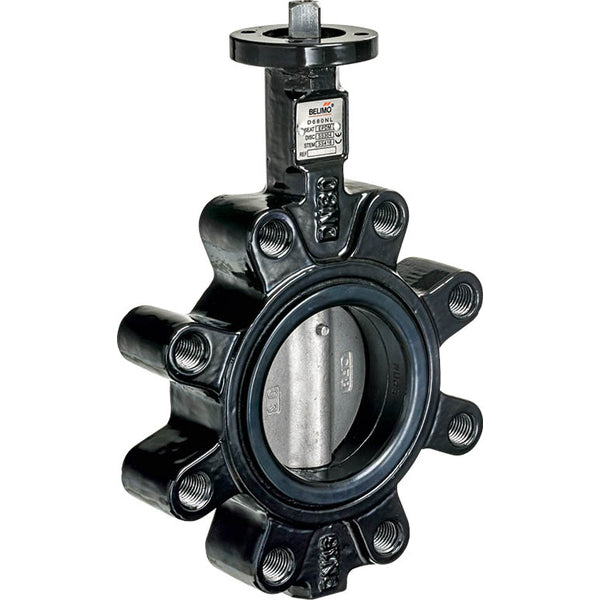

Deze vlinderklep wordt aangeboden in combinatie met een modulerende elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 90 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens voor aansluiting op het leidingwerk, een nominale diameter van DN 65 en is geschikt voor niet-gevaarlijke vloeistoffen tot 16 bar (232 psi). Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positieterugkoppeling in het bereik van 0-10 V of 2-10 V, waardoor een nauwkeurige regeling en nauwkeurige bewaking van de positie mogelijk is binnen het gespecificeerde spanningsbereik. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

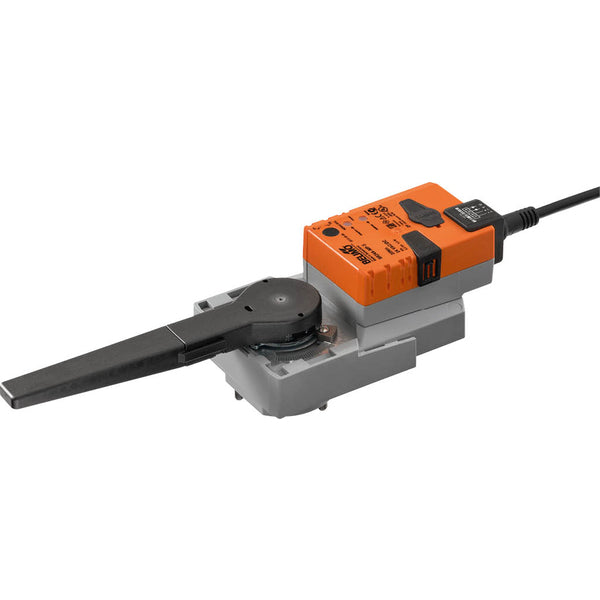

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator wordt verbonden met een 0-10 V stuursignaal en beweegt naar de positie die door het signaal wordt bepaald. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. In busbedrijf ontvangt de actuator zijn digitale besturingssignaal van de bovenliggende regelaar via de MP-Bus en beweegt hij naar de gedefinieerde positie. De U-aansluiting dient als communicatie-interface zonder een analoge meetspanning te leveren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (90 s)
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een stuursignaal van 0-10 V/2-10 V.
• Geschikt voor viskeuze media
