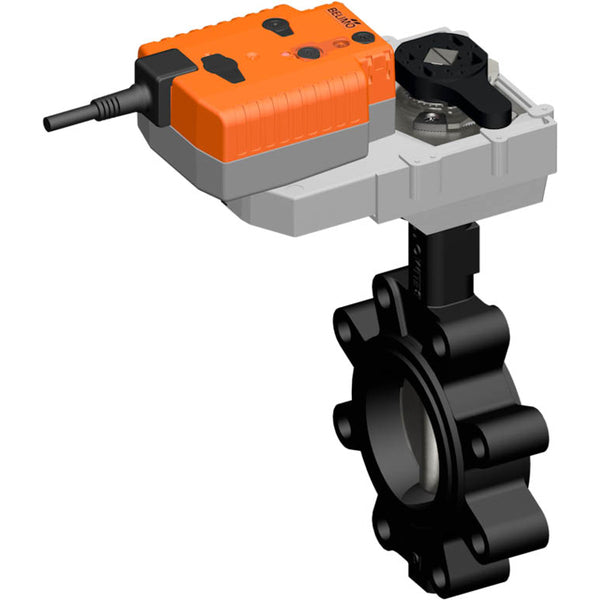

Vlinderklep DN50/PN16 24V AC/DC modulerend faalveilig Lug GGG40 EPDM IP54 ISO 5211 Belimo

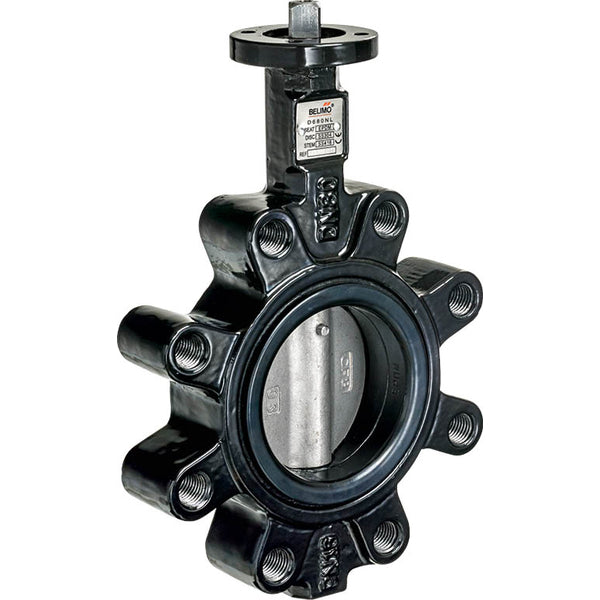

Deze vlinderklep wordt aangeboden in combinatie met een modulerende faalveilige (NC/NO) elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 150 seconden en heeft een voedingsspanning van 24 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens voor aansluiting op het leidingwerk, een nominale diameter van DN 50 en is geschikt voor niet-gevaarlijke vloeistoffen tot 16 bar (232 psi). Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen. De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. In het geval van een stroomonderbreking wordt de klep met behulp van opgeslagen elektrische energie automatisch in de veilige stand (NC/NO) gezet.

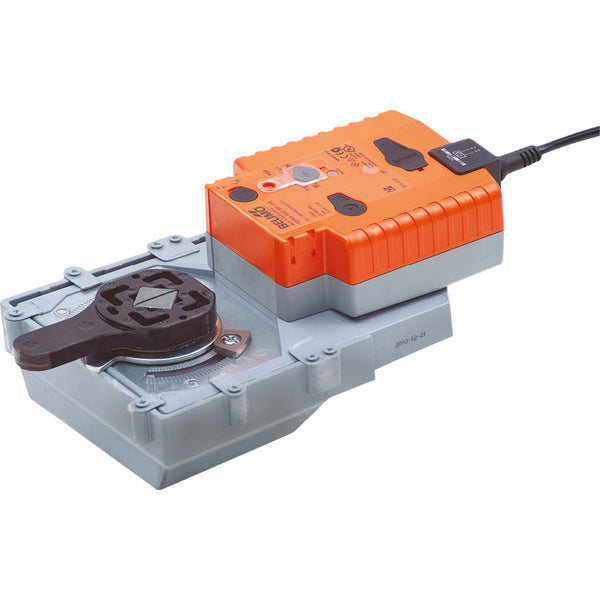

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De draaihoek kan worden aangepast met mechanische eindaanslagen. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. In geval van een stroomonderbreking gaat de actuator naar de geselecteerde veiligheidspositie, rekening houdend met de in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Geen risico op waterslag door langzaam sluiten (150 s)
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
• Deze modulerende actuator kan de klep tussen 0-90 graden positioneren met een stuursignaal van 0-10 V.
• De actuator is uitgerust met een fail-safe functie die zorgt voor een veilige werking in geval van een stroomstoring
• Geschikt voor viskeuze media
