Belimo Vlinderklep DN125/PN16 Wafer 120-240VAC/DC Open/Dicht GGG40 EPDM IP54 ISO 5211 35s 90Nm D6125N/DRC230A-7
Opmerking: dit product zal in de toekomst worden stopgezet

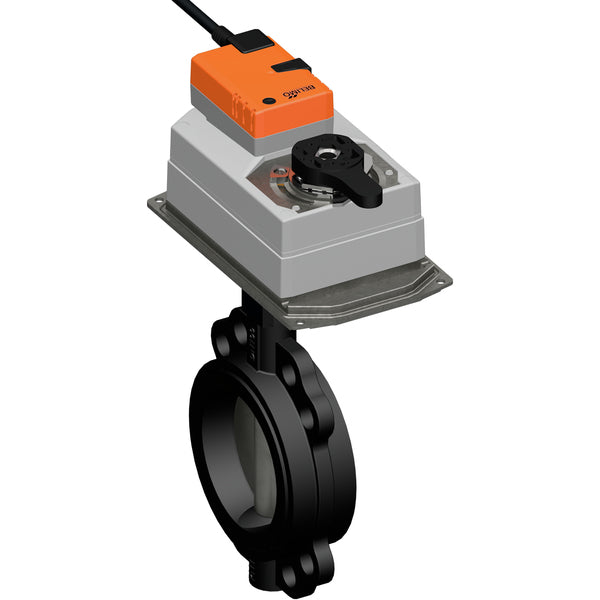

Deze GGG40 vlinderklep wordt aangeboden in combinatie met een open/dicht elektrische actuator. Actuator vereist 120-240 V AC/DC om te werken. De vlinderklep heeft een nominale diameter van 122 mm, is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F) en een maximale druk van 16 bar (232 psi). Gemakkelijk aan te sluiten op uw leidingwerk met een wafer type flens. De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F).
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving

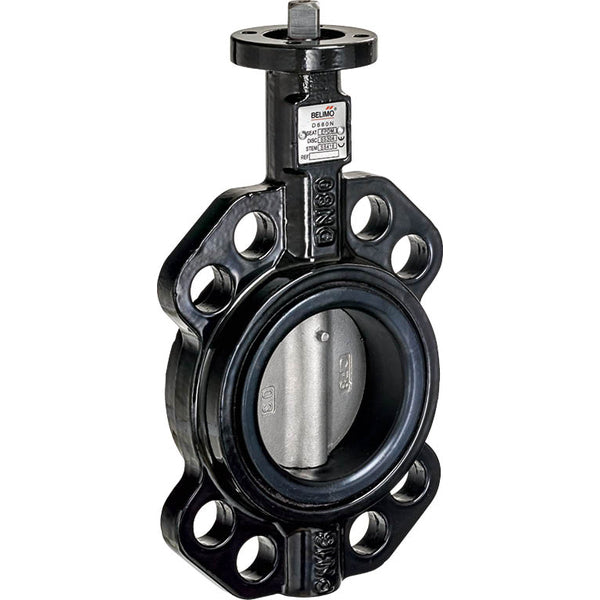

Deze vlinderklep wordt aangeboden in combinatie met een open/dicht elektrische actuator. De actuator kan de klep van 0-90 graden draaien in een tijd van 35 seconden en heeft een voedingsspanning van 120-240 V AC/DC nodig. De elektrische actuator wordt geleverd met een visuele positioneringsindicator om de klepstand duidelijk te zien. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 125 en is geschikt tot 16 bar (232 psi) voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een gietijzeren GGG 40 behuizing en een EPDM afdichting. De klep is geschikt voor mediumtemperaturen tussen -20 en 120 °C (-4 en 248 °F). De actuator heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -30 tot 50 °C (-22 en 122 °F). De actuator kan op de klep worden gemonteerd via de ISO 5211 flens. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

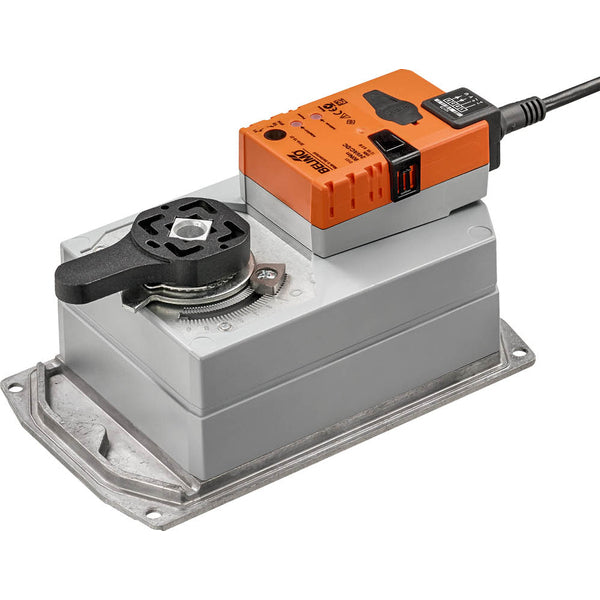

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Vanwege de niet-lineaire koppelkarakteristiek is de actuator alleen geschikt voor vlinderkleppen en niet voor andere kleppen. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de vlinderklep worden gemonteerd. De montagerichting ten opzichte van de vlinderklep kan worden gekozen in stappen van 90°.
Voordelen:
- Geen risico op waterslag door langzaam sluiten (35 s)
- De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
- Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
- Geschikt voor viskeuze media
