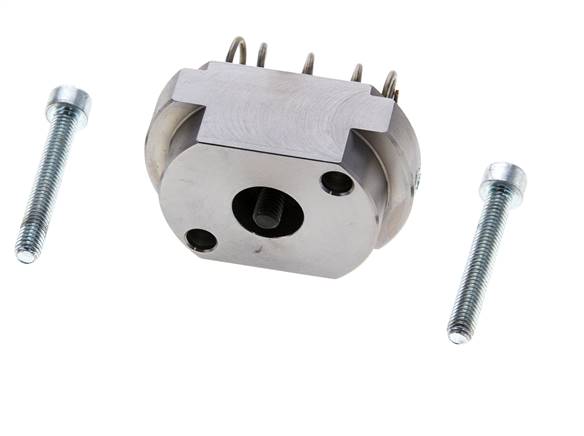

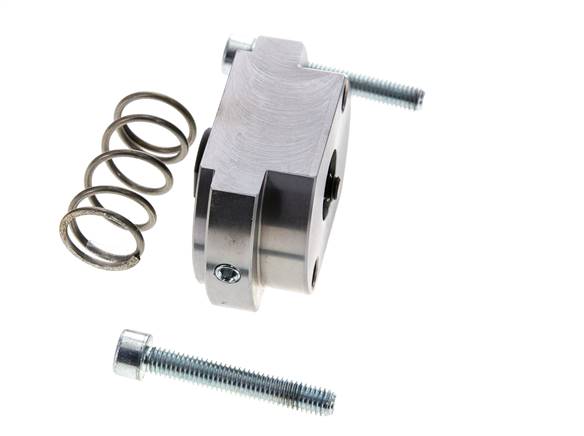

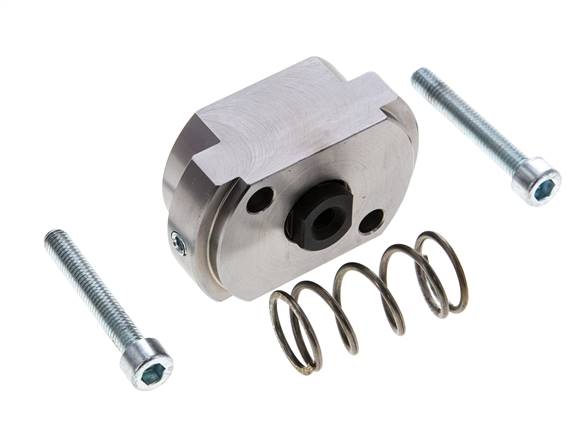

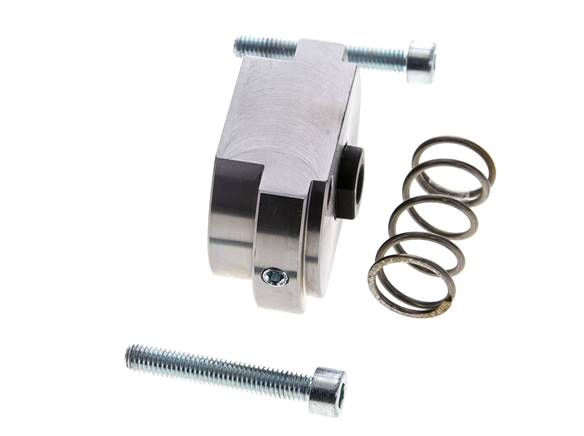

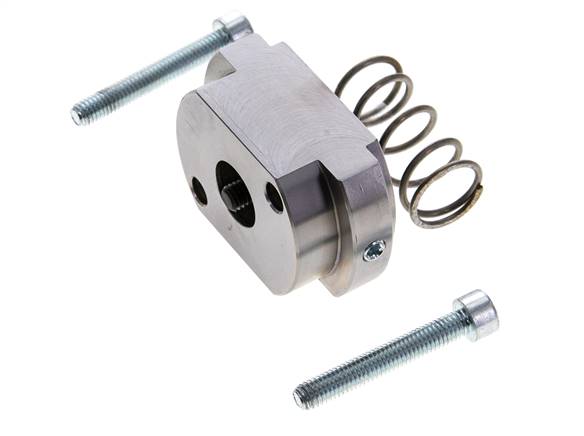

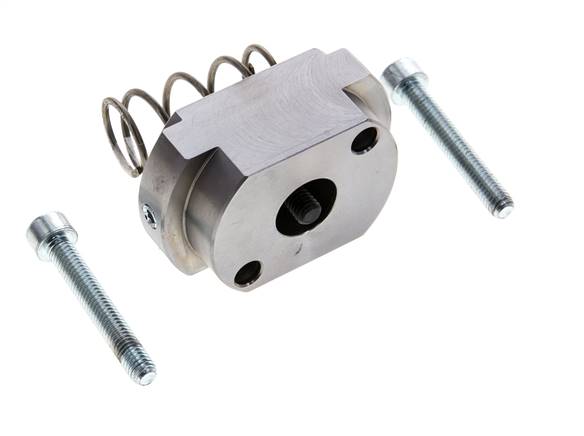

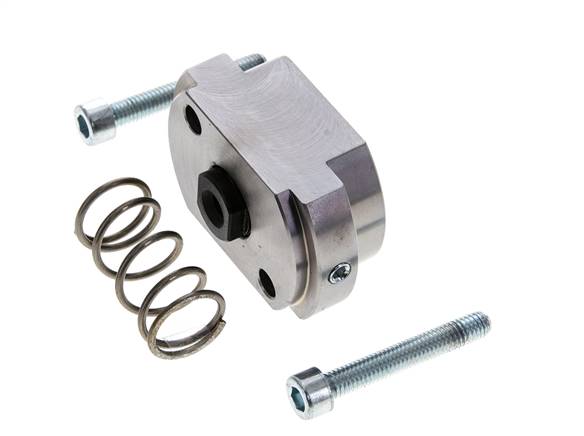

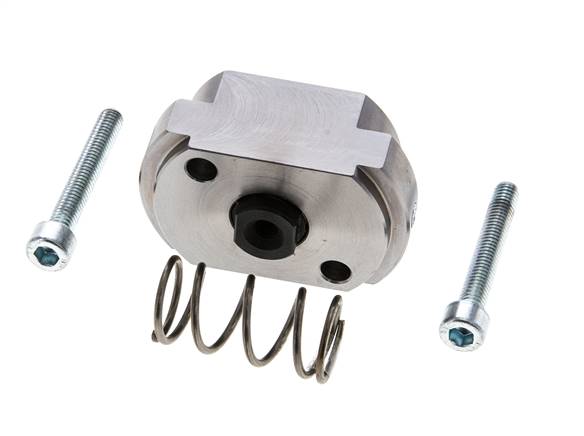

Vergrendelingsset voor hydraulische handbedieningsklep, stand 2

Standaard veert elke werksectie terug naar neutraal als u de hendel loslaat. Met deze set blijft de hendel in stand 2 staan tot u hem met de hand terugzet, zodat u hem niet hoeft vast te houden tijdens een lange slag, bijvoorbeeld bij het aansturen van een hydromotor. De set past op één werksectie. Kies voor een vergrendeling in stand 1, of in beide standen, de passende set.

Voordelen:

• Hendel blijft in stand 2, vasthouden is niet nodig
• Achteraf te monteren op een standaard werksectie
• Keert alleen met de hand terug naar neutraal

Nadelen:

• Geen terugkeer naar neutraal vanuit stand 2 - de actuator blijft werken tot de hendel wordt teruggezet

Serie:

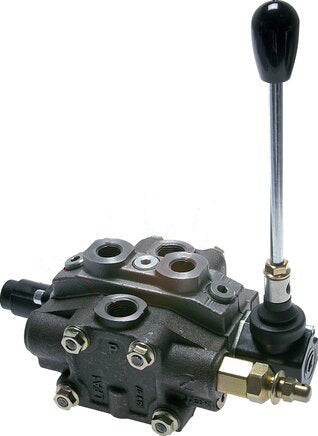

Modulaire hydraulische handbedieningskleppen voor mobiele en industriële machines. Een besturingsblok bestaat uit een inlaatsectie met instelbaar overdrukventiel (40 tot 320 bar), één tot negen werksecties met handhendel en een uitlaatsectie, samengehouden met de trekankerset voor dat aantal secties. Werksecties zijn dubbelwerkend met A en B geblokkeerd of open naar tank in de neutrale stand, of enkelwerkend met A geblokkeerd. In de neutrale stand loopt de pompstroom drukloos via een neutraal omloopkanaal terug naar tank. De hendels keren standaard door veerteruggang terug naar neutraal; vergrendelingssets houden ze vast in stand 1, 2 of beide. Een optionele set levert gesloten middenstand voor een pomp met variabel slagvolume, of power beyond naar een tweede blok. P- en T-aansluitingen G1/2, A- en B-aansluitingen G3/8. Inlaatdruk tot 320 bar, retourdruk max. 35 bar. Nominaal debiet 50 l/min voor blokken met 1 of 2 werksecties, 45 l/min voor 3 tot 5, 40 l/min voor 6 of 7 en 35 l/min voor 8 of 9. Behuizingen van staal en kunststof, NBR-afdichtingen, voor minerale olie van 10 tot 300 mm²/s van -30 tot +90 °C. Ook bekend als sectionele stuurventielen.
