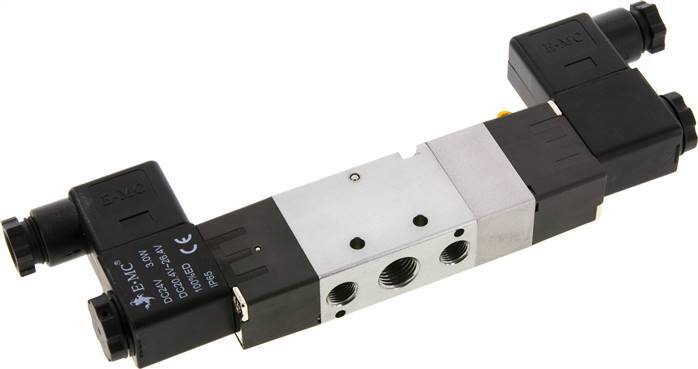

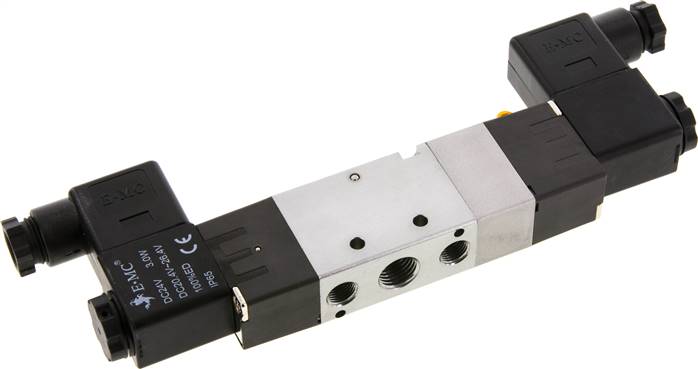

5/3 G1/4 '' (G1/8 '') Midden Gesloten Magneetventiel 24V DC 1.5-8bar/21.0-112psi E.MC

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
5/3 G1/4 '' (G1/8 '') Midden Gesloten Magneetventiel 24V DC 1.5-8bar/21.0-112psi E.MC
5/3 G1/4 '' (G1/8 '') Midden Gesloten Magneetventiel 24V DC 1.5-8bar/21.0-112psi E.MC
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: V2QW6
Merk: Emc
Fabr. nr.: RV5322-08C-E4

Om een voorwerp op zijn plaats te houden wanneer de beweging stopt, kiest u een 5/3-wegklep met een gesloten middel. Omdat deze een gesloten middelpunt hebben, sluiten ze lucht in de cilinder op wanneer ze worden gestopt. Bij verticale cilindertoepassingen hebt u bijvoorbeeld een ventiel nodig om de luchtdruk vast te houden wanneer de apparatuur stopt, om te voorkomen dat de stang het begeeft.

Inclusief spoel en connector.

Bekijk alle

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Om een voorwerp op zijn plaats te houden wanneer de beweging stopt, kiest u een 5/3-wegklep met een gesloten middel. Omdat deze een gesloten middelpunt hebben, sluiten ze lucht in de cilinder op wanneer ze worden gestopt. Bij verticale cilindertoepassingen hebt u bijvoorbeeld een ventiel nodig om de luchtdruk vast te houden wanneer de apparatuur stopt, om te voorkomen dat de stang het begeeft.

Downloads

E.MC RV
pdf
Download

Specificaties

Aansluitmaat
Kies een verbindingsgrootte die overeenkomt met het systeem waarop het wordt aangesloten. Tip: de inchmaat is niet gelijk aan de werkelijke diameter van de schroefdraad. Gebruik bij twijfel onze schroefdraadtabel.
1/4 inch, 1/8 inch
Type aansluiting
Cilindrische binnendraad BSPP-G
Functie
Circuitfunctie van de klep
Centrum gesloten
Spanning
Kies de spanning die nodig is om de klep te laten werken. AC staat voor wisselstroom, DC voor gelijkstroom.
24 V DC
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Aluminium
Afdichtingsmateriaal
De keuze hangt vooral af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel om te zoeken naar compatibiliteit met specifieke stoffen.
NBR (nitrilrubber)
Kleppoorten/posities
Aantal poorten en posities, bijv. 2/2-weg betekent 2 poorten (in/uit) en 2 posities (open/dicht)
5/3 manier
Bediening
Werkingsprincipe
Indirect
Maximale druk (bar)
Maximale systeemdruk.
8
Min drukverschil (bar)
1.5
Kv-waarde [m3/h]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
0.54
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij het systeem continu kan werken.
-5
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij het systeem continu kan werken.
60
Elektrische aansluiting
DIN-BI (11mm)
Beschermingsgraad (IP)
De IP-classificatie (Ingress Protection) geeft de bestendigheid van het product tegen stof en water aan, wat cruciaal is voor buitengebruik of zware omstandigheden.
IP65
Nom. vermogen (VA)
3
Maximale stroomsnelheid (l/min)
600
Proeflevering
Het type pilotvoeding, zoals met een externe of interne drukleiding. Inwendig gestuurde kleppen kunnen niet worden gebruikt met vacuüm.
Interne piloot
Reactietijd (s)
0.05
Uitvoering
E.MC RV20
Voltage-type
DC
Maximale druk (bar)
8
Bediening
Kleppen kunnen op 5 manieren worden bediend: handmatig, mechanisch, elektrisch, hydraulisch of pneumatisch.
Elektrisch
