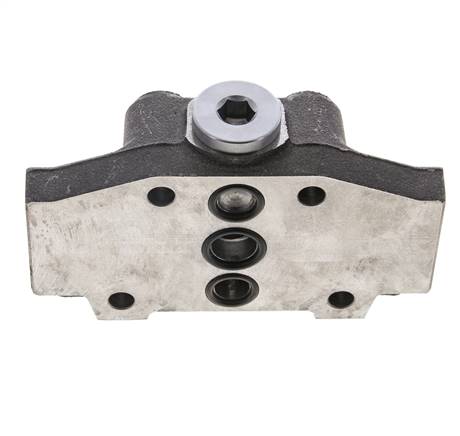

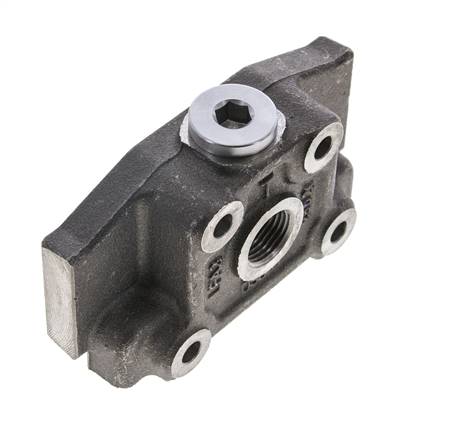

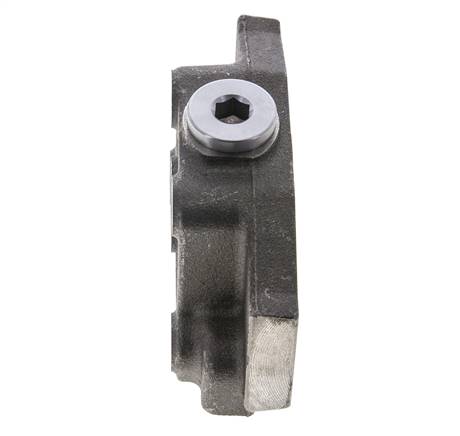

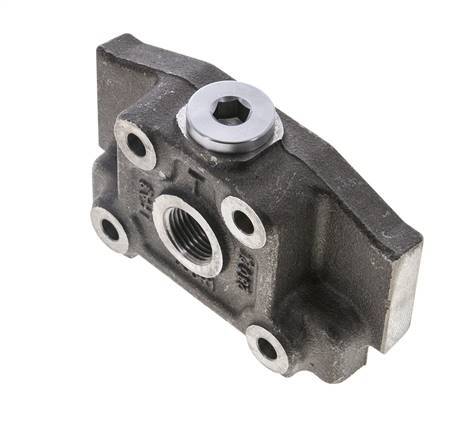

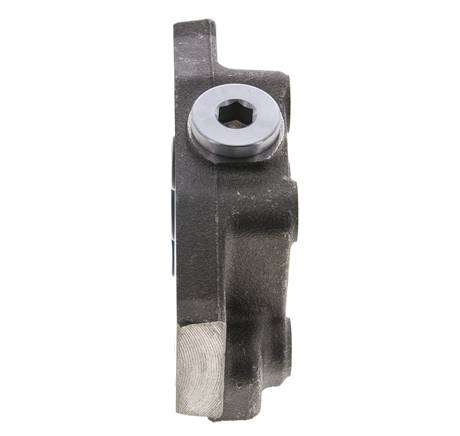

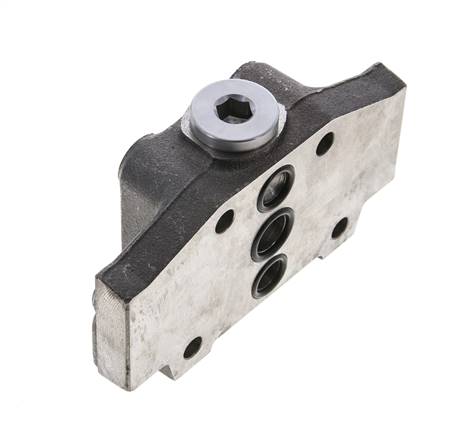

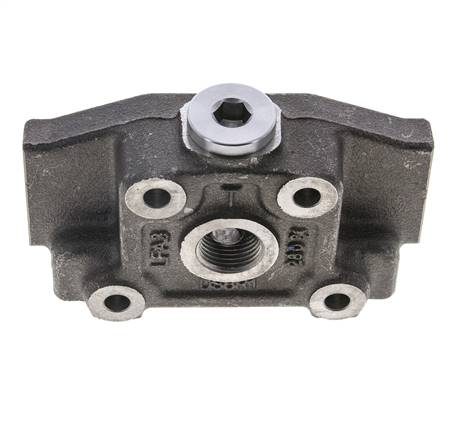

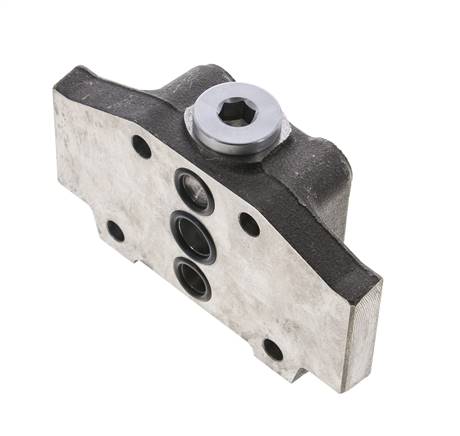

Uitlaatsectie met G1/2-tankaansluiting voor hydraulische handbedieningsklep

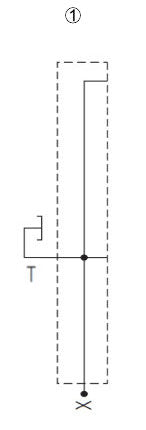

Uitlaatsectie voor modulaire hydraulische blokken met handbedieningsklep. Sluit het blok af en voert de olie via aansluiting T (G1/2) terug naar de tank, inclusief de drukloze circulatie van P naar T wanneer alle hendels in neutraal staan. Retourdruk max. 35 bar. NBR-afdichtingen, voor hydrauliek met minerale olie van -30 tot +90 °C.
- Normale prijs
- €60,39
- Normale prijs
- €49,91
Beschrijving
De uitlaatsectie sluit het andere uiteinde van het besturingsblok af, tegenover de inlaatsectie. Alle retourstroom en de neutrale omloop verlaten het blok hier, dus houd de druk in de tankleiding onder 35 bar. Om de drukloze omloop te blokkeren voor een pomp met variabel slagvolume, of om het pompdebiet door te geven aan een tweede ventielblok, voegt u de module gesloten middenstand / power beyond toe. Combineer de sectie met een inlaatsectie, één tot negen werksecties en de trekankerset voor dat aantal secties, alles afzonderlijk te bestellen.
Voordelen:
- Drukloze terugvoer van de pompstroom in neutraal
- Geschikt voor de module voor gesloten middenstand of power beyond
- Eén uitlaatsectie bedient maximaal negen werksecties
Nadelen:
- Geen op zichzelf staand ventiel - vereist een inlaatsectie, werksecties en een trekankerset
Serie:

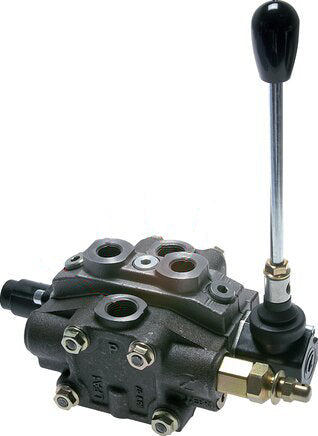

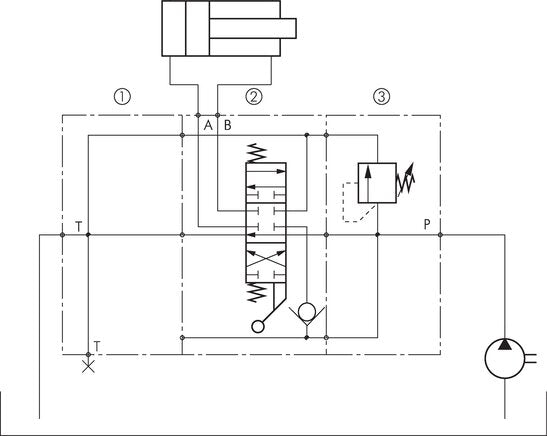

Modulaire hydraulische handbedieningskleppen voor mobiele en industriële machines. Een besturingsblok bestaat uit een inlaatsectie met instelbaar overdrukventiel (40 tot 320 bar), één tot negen werksecties met handhendel en een uitlaatsectie, samengehouden met de trekankerset voor dat aantal secties. Werksecties zijn dubbelwerkend met A en B geblokkeerd of open naar tank in de neutrale stand, of enkelwerkend met A geblokkeerd. In de neutrale stand loopt de pompstroom drukloos via een neutraal omloopkanaal terug naar tank. De hendels keren standaard door veerteruggang terug naar neutraal; vergrendelingssets houden ze vast in stand 1, 2 of beide. Een optionele set levert gesloten middenstand voor een pomp met variabel slagvolume, of power beyond naar een tweede blok. P- en T-aansluitingen G1/2, A- en B-aansluitingen G3/8. Inlaatdruk tot 320 bar, retourdruk max. 35 bar. Nominaal debiet 50 l/min voor blokken met 1 of 2 werksecties, 45 l/min voor 3 tot 5, 40 l/min voor 6 of 7 en 35 l/min voor 8 of 9. Behuizingen van staal en kunststof, NBR-afdichtingen, voor minerale olie van 10 tot 300 mm²/s van -30 tot +90 °C. Ook bekend als sectionele stuurventielen.
