Referentie: TW-DD014B030E-012DC
Merk: JP Fluid Control

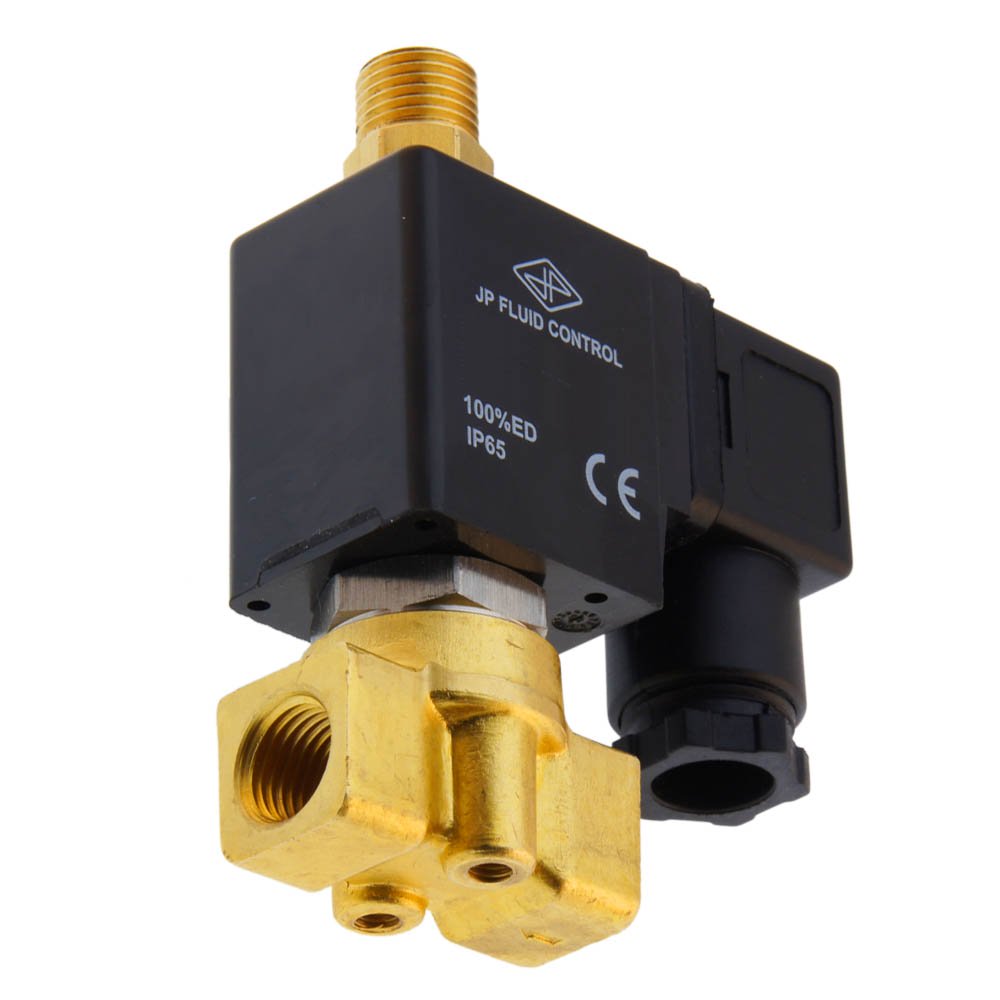

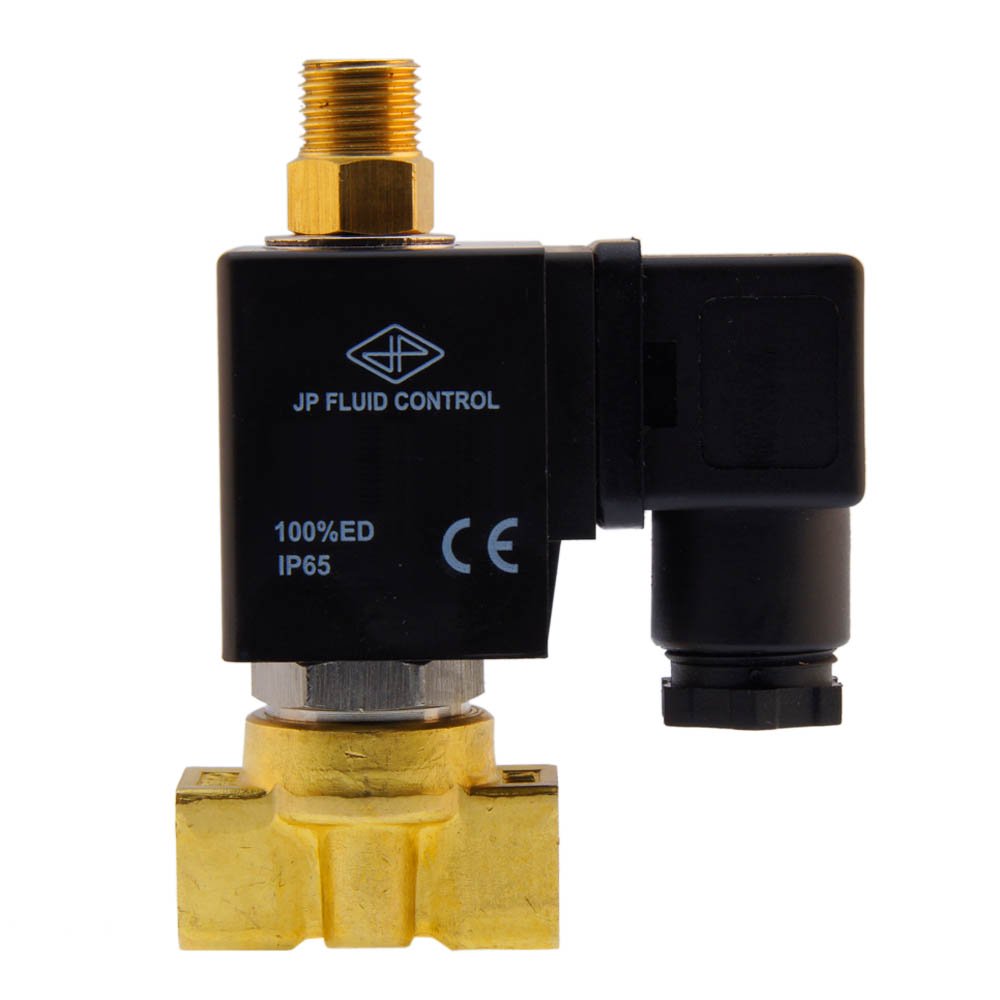

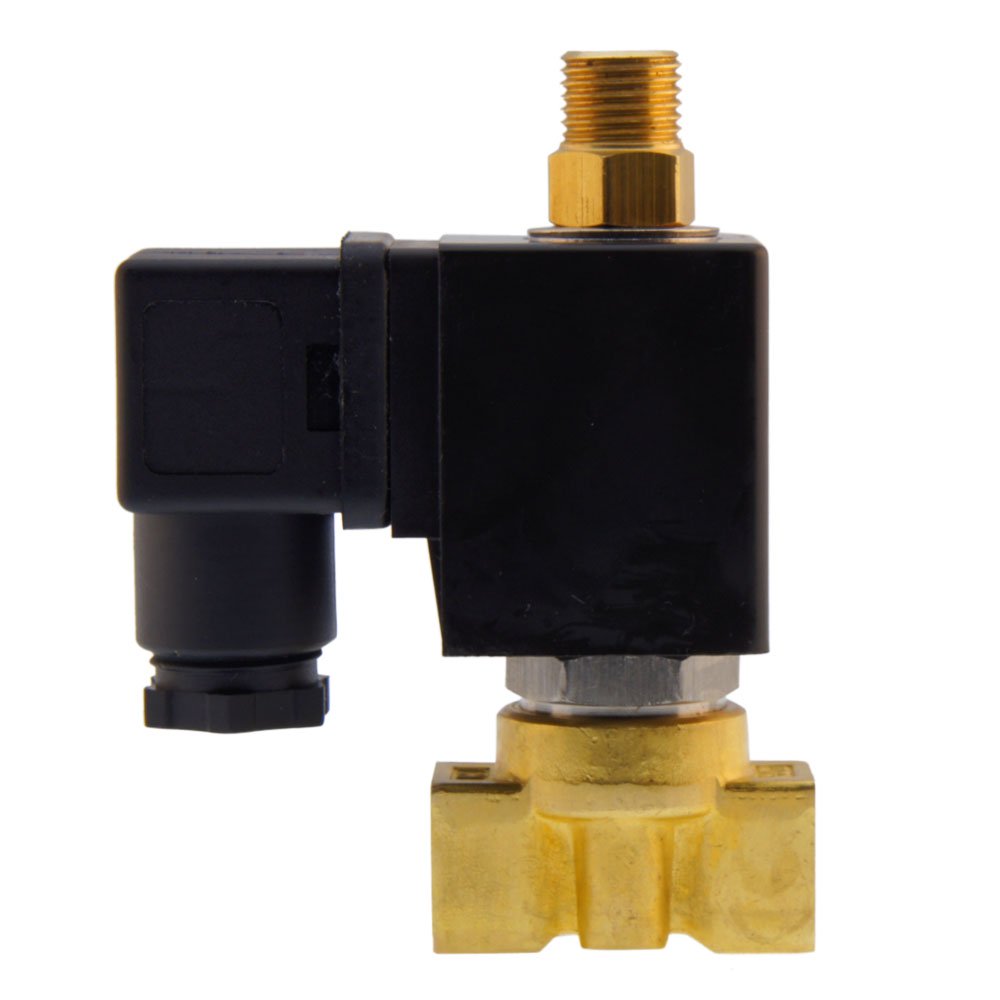

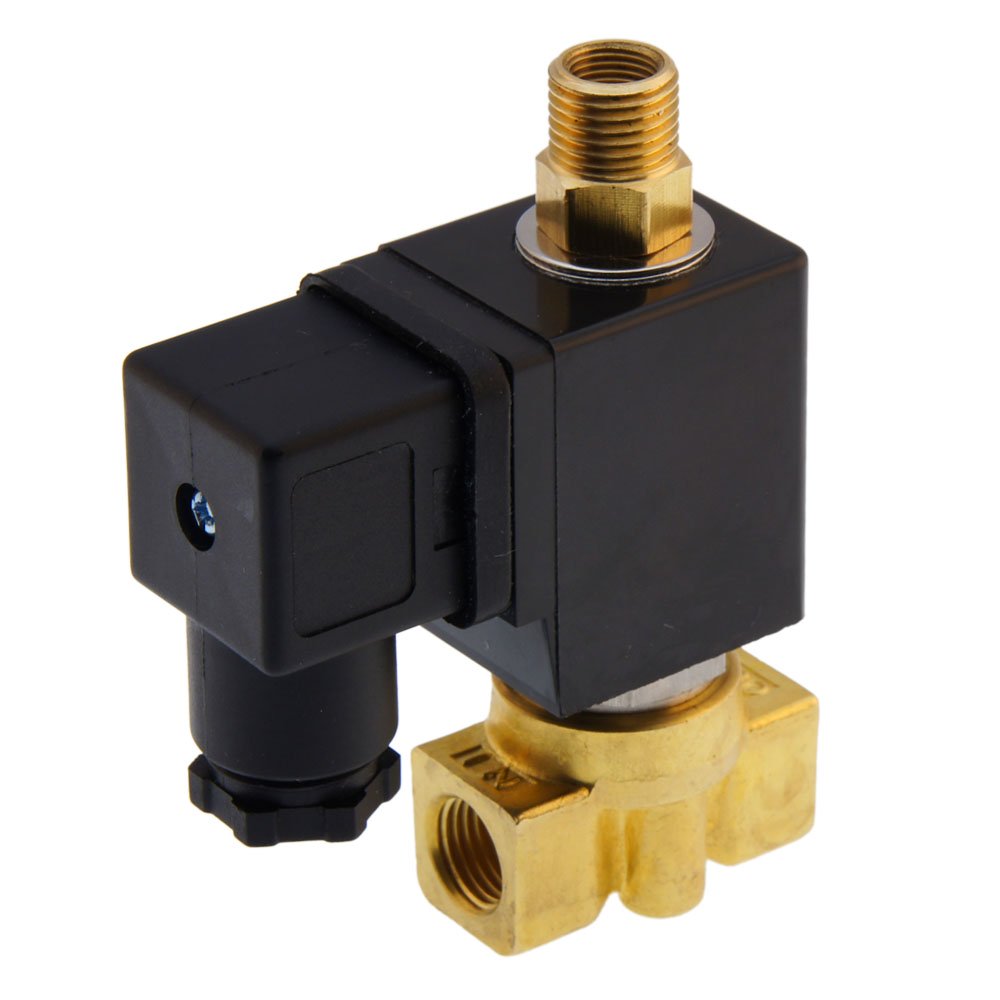

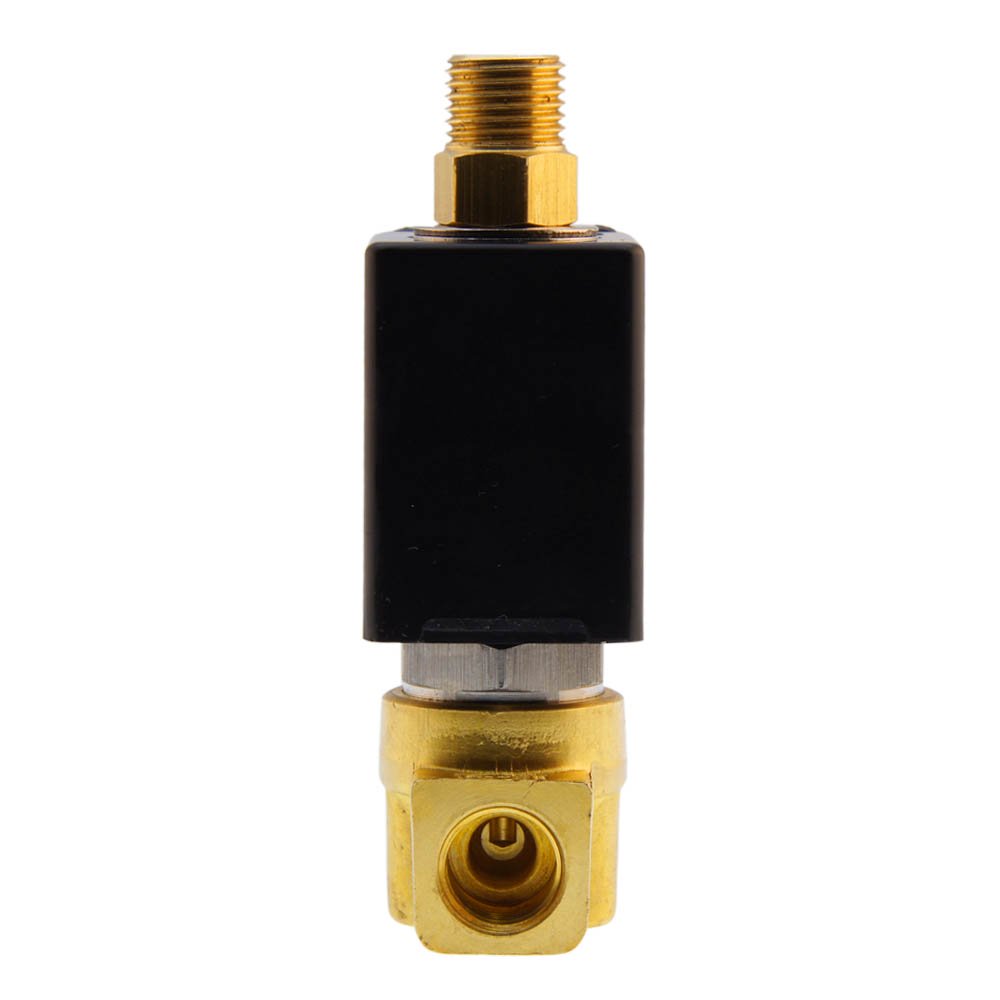

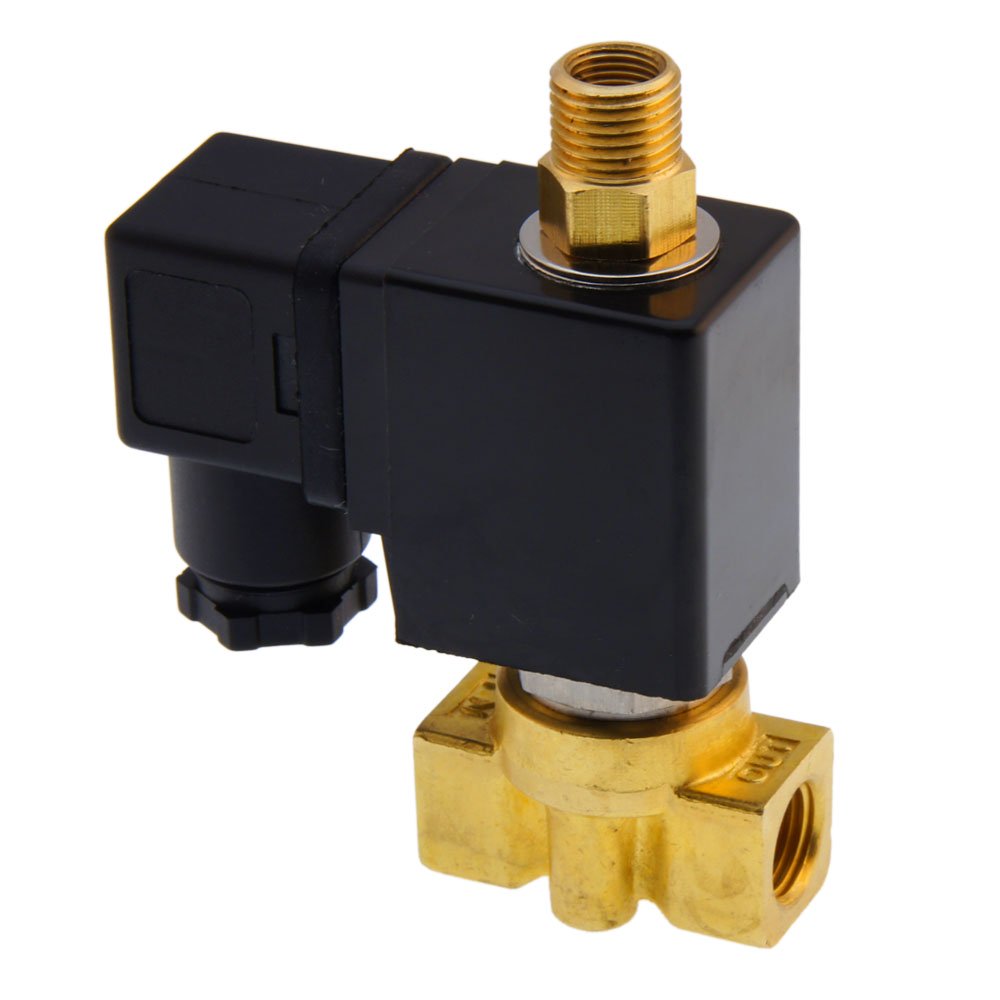

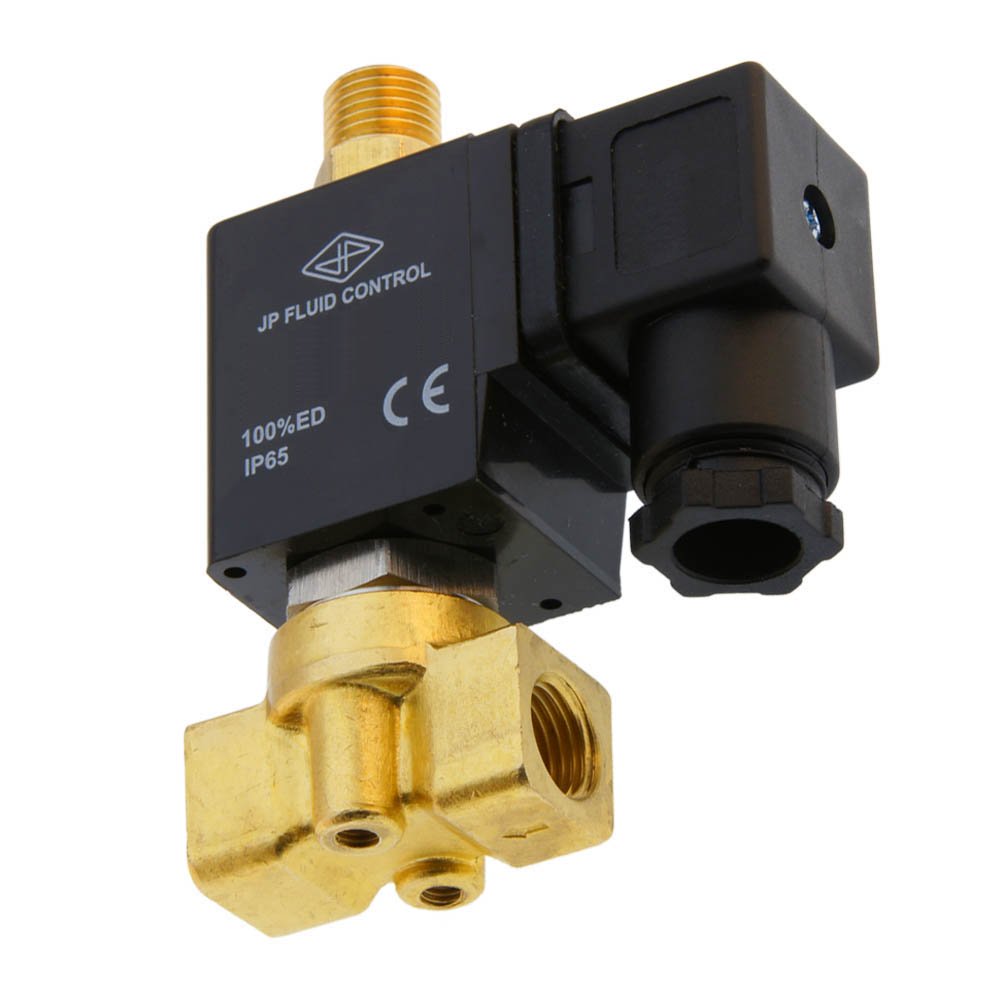

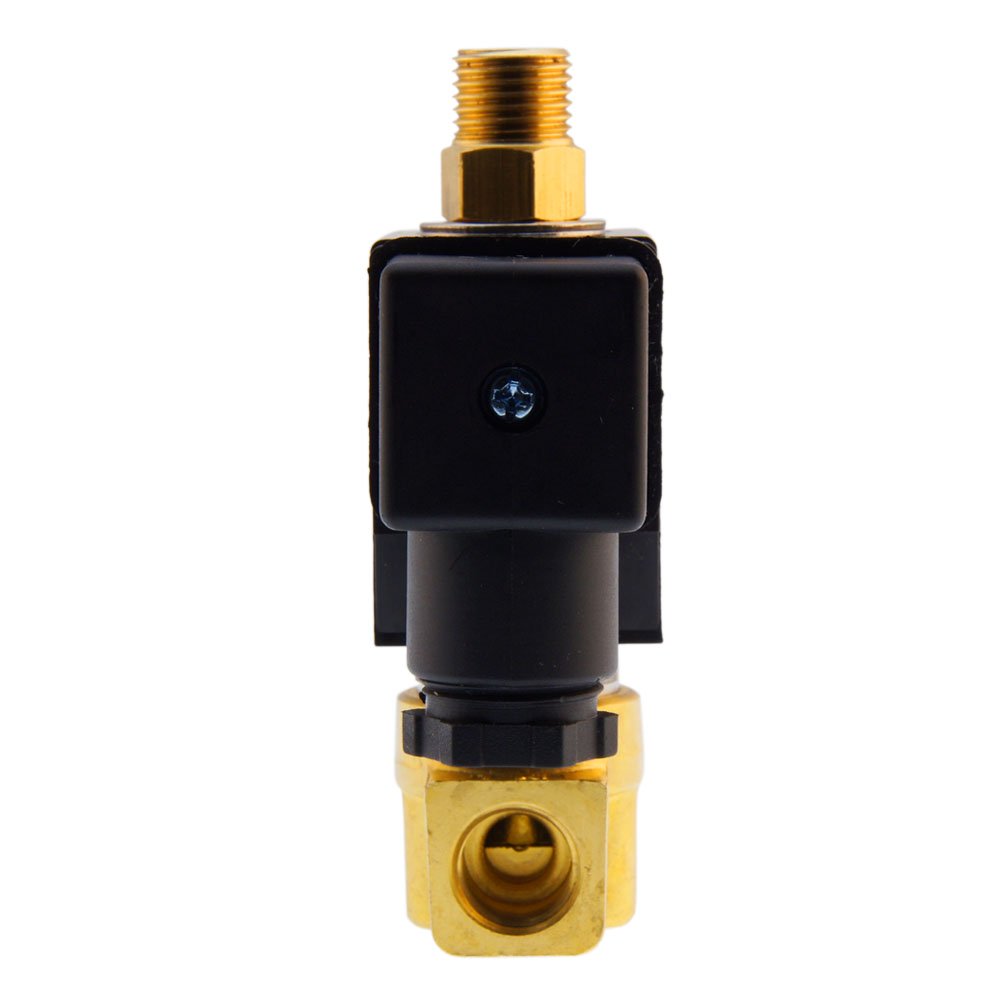

JP Fluid Control 3-weg magneetventiel (type TW-DD) met G 1/4 inch schroefdraad en een 12 V DC spoel. De circuitfunctie van het magneetventiel is universeel (stroming in beide richtingen) en direct werkend, dus er is geen drukverschil nodig. Geschikt voor een maximale mediatemperatuur van 130°C (266°F) en een drukbereik van 0 - 2,5 bar (0 - 36 psi). Behuizing van messing met een EPDM afdichting en een 3 mm doorlaat. De Kv-waarde bedraagt 0,2 m3/h (3,33 l/min bij dp=1 bar water).

Bekijk alle
Normale prijs
€44.10
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€36.45
excl BTW

Op voorraad +50 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 50 dagen. Maximaal 268 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Verwachte levering binnen 51 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een JP Fluid Control direct werkende 3 weg magneetventiel met G 1/4 inch schroefdraad en een 12 V DC spoel. De klep heeft een messing behuizing met EPDM afdichting en een doorlaat van 3 mm (ongeveer 1/8 inch). De circuitfunctie van het magneetventiel is universeel, wat betekent dat de stroming bidirectioneel is.
De klep is geschikt voor drukken van 0 - 2,5 bar (0 - 36 psi) en een maximumtemperatuur van 130° C (266° F). De klep heeft een Kv-waarde van 0,2 m3/h, wat neerkomt op een debiet van 3,33 l/min bij een differentiele druk van 1 bar (voor water). In imperiale eenheden: Cv = 0,23, wat betekent 0,23 GPM bij 1 PSI drukverlies. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicalien, maar is slecht bestand tegen olien en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
  • Geleverd inclusief spoel en connector
  • EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicalien
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • EPDM is niet geschikt voor olien en vetten
  • De doorlaat bij de bovenste poort is 1,2 mm voor alle TW-kleppen
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

TW-DD serie

De TW serie bestaat uit verschillende typen 3/2-weg magneetventielen (normaal gesloten, normaal open, schakelend, universeel) en zijn geschikt voor vele toepassingen zoals het aftappen, distribueren of mengen van vloeistoffen en gassen.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
