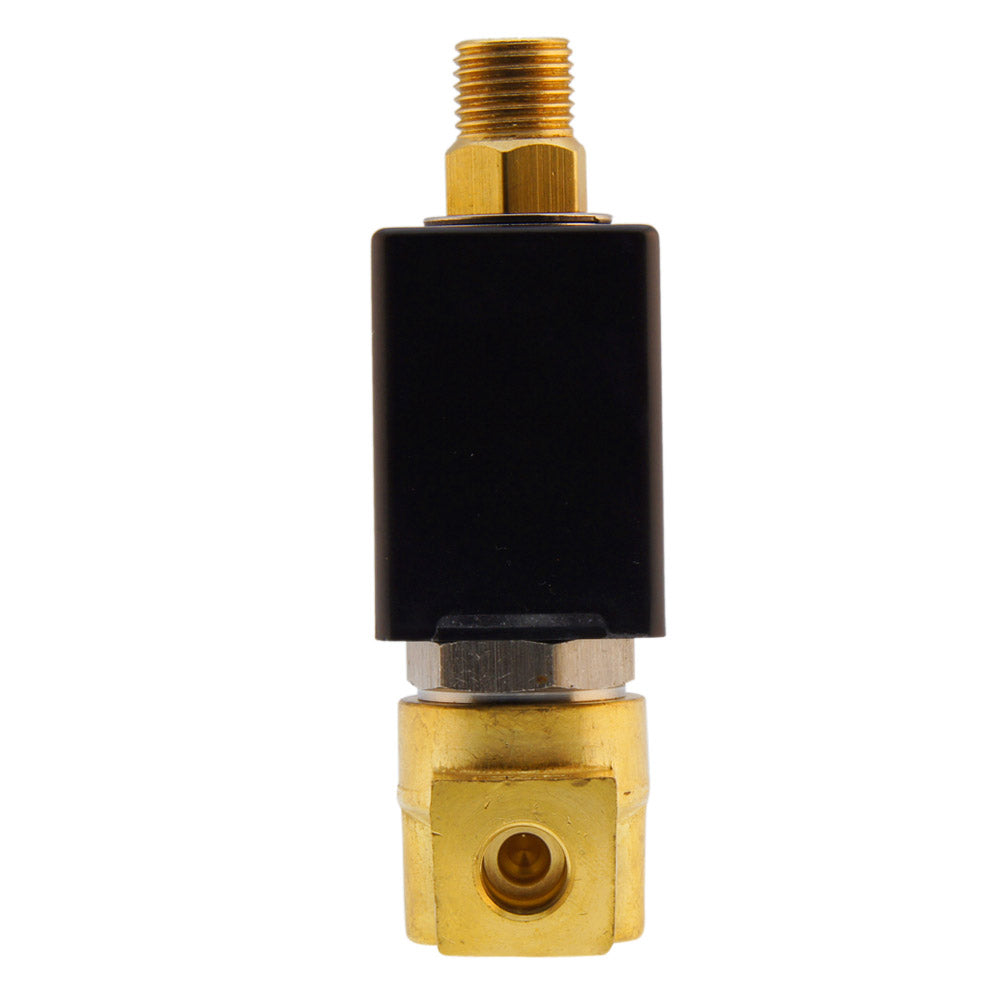

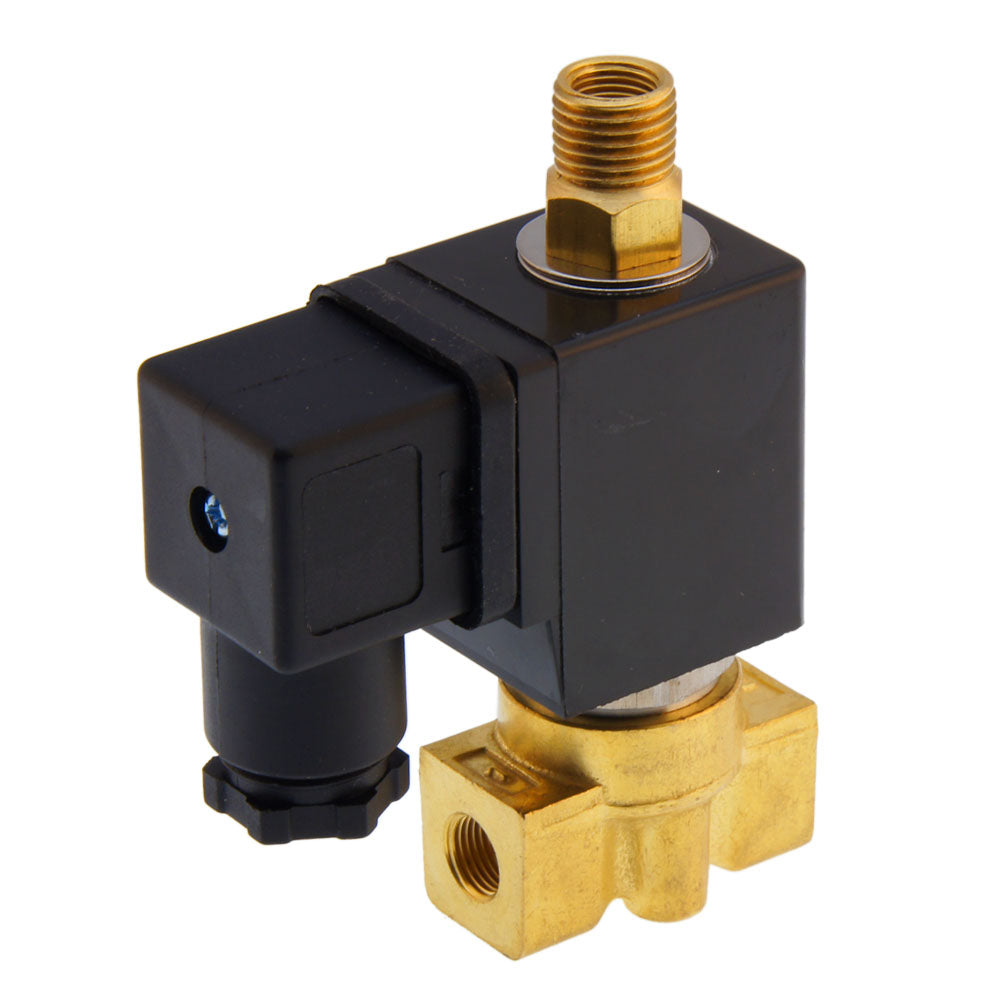

Magneetventiel TW-DC 1/8'' 3/2 weg DI messing FKM 0-12bar 24V AC
JP Fluid Control 3-weg magneetventiel (type TW-DC) met G 1/8 inch draad en een 24 V AC spoel. De circuitfunctie van de magneetklep is schakelend (ingang schakelt naar een van de 2 uitgangen) en het ventiel is direct gestuurd, dus er is geen drukverschil nodig. Geschikt voor een maximale temperatuur van 120°C en voor een drukbereik van 0 - 12 bar. Behuizing van messing met een FKM (FPM) afdichting en een 1.5 mm doorlaat. De Kv-waarde is 0.06 m3/h (1 l/min bij dp = 1 bar water).
- Normale prijs
- €42,85
- Normale prijs
- €35,41
Beschrijving
Dit is een JP Fluid Control direct gestuurd 3-weg magneetventiel met G 1/8 inch schroefdraad en een 24 V AC spoel. Het ventiel heeft een behuizing van messing met een FKM (FPM) afdichting en een doorlaat van 1.5 mm. De circuitfunctie van het magneetventiel is schakelend, dat wil zeggen dat er van 1 toevoerleiding naar 2 uitgangsleidingen geschakeld kan worden.
Het ventiel is geschikt voor drukken van 0 - 12 bar en is geschikt tot een maximale temperatuur van 120°C. Het ventiel heeft een Kv-waarde van 0.06 m3/h, wat zich vertaalt in een debiet van 1 l/min bij een drukverschil van 1 bar (voor water). Voor eenvoudige toepassingen is het vaak voldoende om een ventiel te selecteren op basis van de schroefdraadmaat en doorlaatdiameter. Gebruik voor een nauwkeurigere maatvoering de Kv-waarde met onze gebruiksvriendelijke Kv-waarde calculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. Raadpleeg onze chemische weerstandstabel om de compatibiliteit van de behuizing en de afdichtingen met het medium te verifieren. Het ventiel heeft een IP65-classificatie indien correct aangesloten.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere typen afsluiters
- Geleverd inclusief spoel en connector
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- De doorlaat van de bovenste poort is 1.2 mm voor alle TW-kleppen
- Magneetkleppen zijn erg gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetkleppen gebruiken energie als ze worden geactiveerd en de spoel kan heet worden. Om de warmte af te voeren wordt het aanbevolen om de installatieomgeving goed te ventileren
TW-DC serie
De TW serie bestaat uit verschillende typen 3/2-weg magneetventielen (normaal gesloten, normaal open, schakelend, universeel) en zijn geschikt voor vele toepassingen zoals het aftappen, distribueren of mengen van vloeistoffen en gassen.
De ventielen zijn op aanvraag leverbaar met BSP of NPT schroefdraad.
