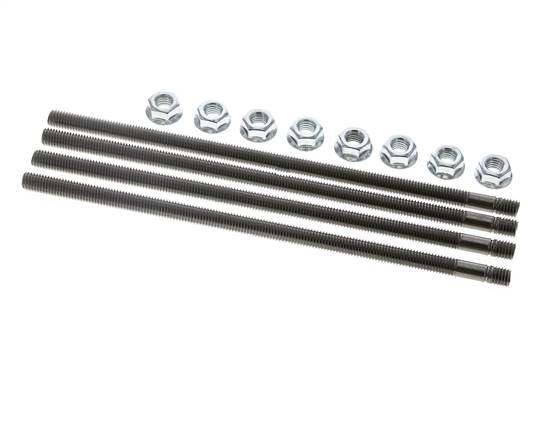

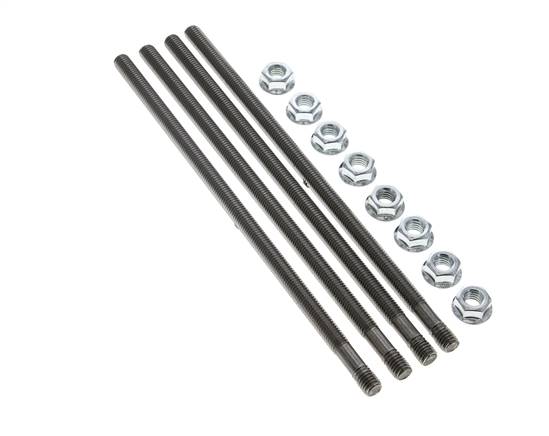

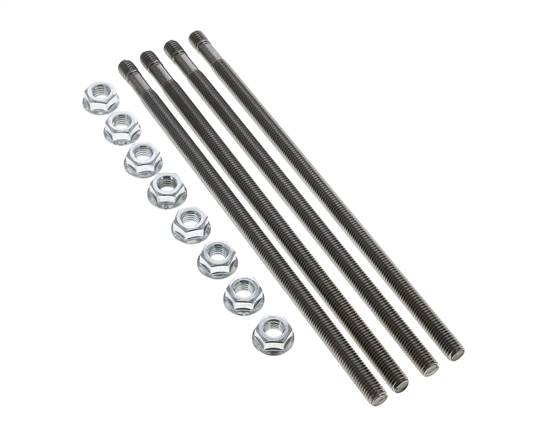

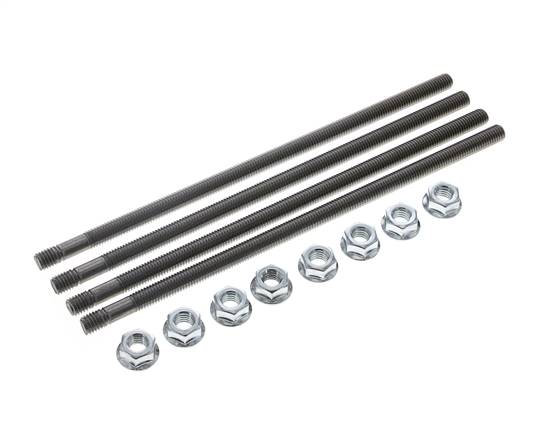

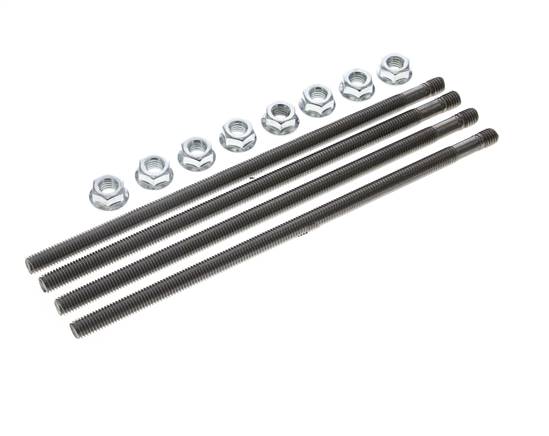

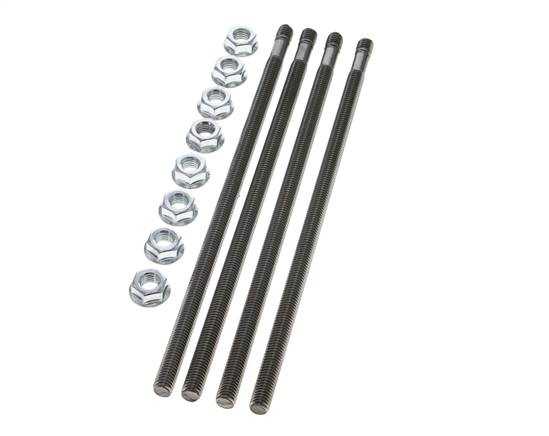

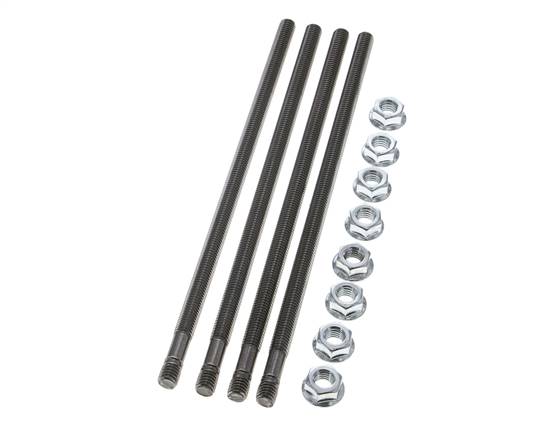

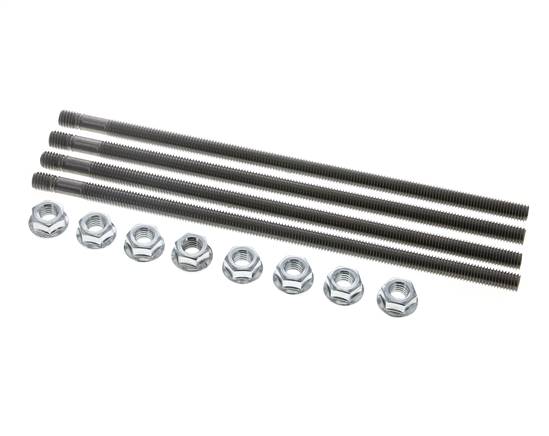

Trekankerset voor hydraulisch handbedieningsklepblok, 3 secties

De trekankers lopen door alle secties van het blok en houden die bij elkaar, dus hun lengte moet precies overeenkomen met het aantal werksecties. Deze set is bedoeld voor een blok met 3 werksecties, dat is ontworpen voor een nominaal debiet van 45 l/min. Als u later een sectie toevoegt of verwijdert, vervang de set dan door de set voor het nieuwe aantal secties. De set heeft geen afdichtingen en komt niet in contact met de olie.

Voordelen:

• Lengte afgestemd op een blok met 3 werksecties
• Klemt inlaat-, werk- en uitlaatsectie samen tot één blok
• Stalen trekankers en moeren, geen slijtdelen

Nadelen:

• Past alleen op een blok met 3 werksecties - kies voor andere blokgroottes de passende set

Serie:

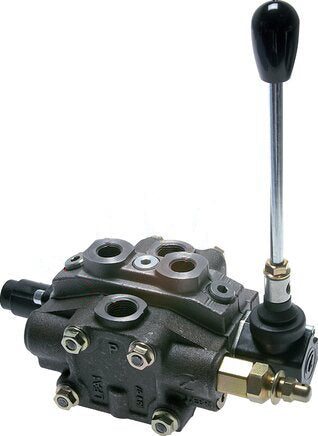

Modulaire hydraulische handbedieningskleppen voor mobiele en industriële machines. Een besturingsblok bestaat uit een inlaatsectie met instelbaar overdrukventiel (40 tot 320 bar), één tot negen werksecties met handhendel en een uitlaatsectie, samengehouden met de trekankerset voor dat aantal secties. Werksecties zijn dubbelwerkend met A en B geblokkeerd of open naar tank in de neutrale stand, of enkelwerkend met A geblokkeerd. In de neutrale stand loopt de pompstroom drukloos via een neutraal omloopkanaal terug naar tank. De hendels keren standaard door veerteruggang terug naar neutraal; vergrendelingssets houden ze vast in stand 1, 2 of beide. Een optionele set levert gesloten middenstand voor een pomp met variabel slagvolume, of power beyond naar een tweede blok. P- en T-aansluitingen G1/2, A- en B-aansluitingen G3/8. Inlaatdruk tot 320 bar, retourdruk max. 35 bar. Nominaal debiet 50 l/min voor blokken met 1 of 2 werksecties, 45 l/min voor 3 tot 5, 40 l/min voor 6 of 7 en 35 l/min voor 8 of 9. Behuizingen van staal en kunststof, NBR-afdichtingen, voor minerale olie van 10 tot 300 mm²/s van -30 tot +90 °C. Ook bekend als sectionele stuurventielen.
