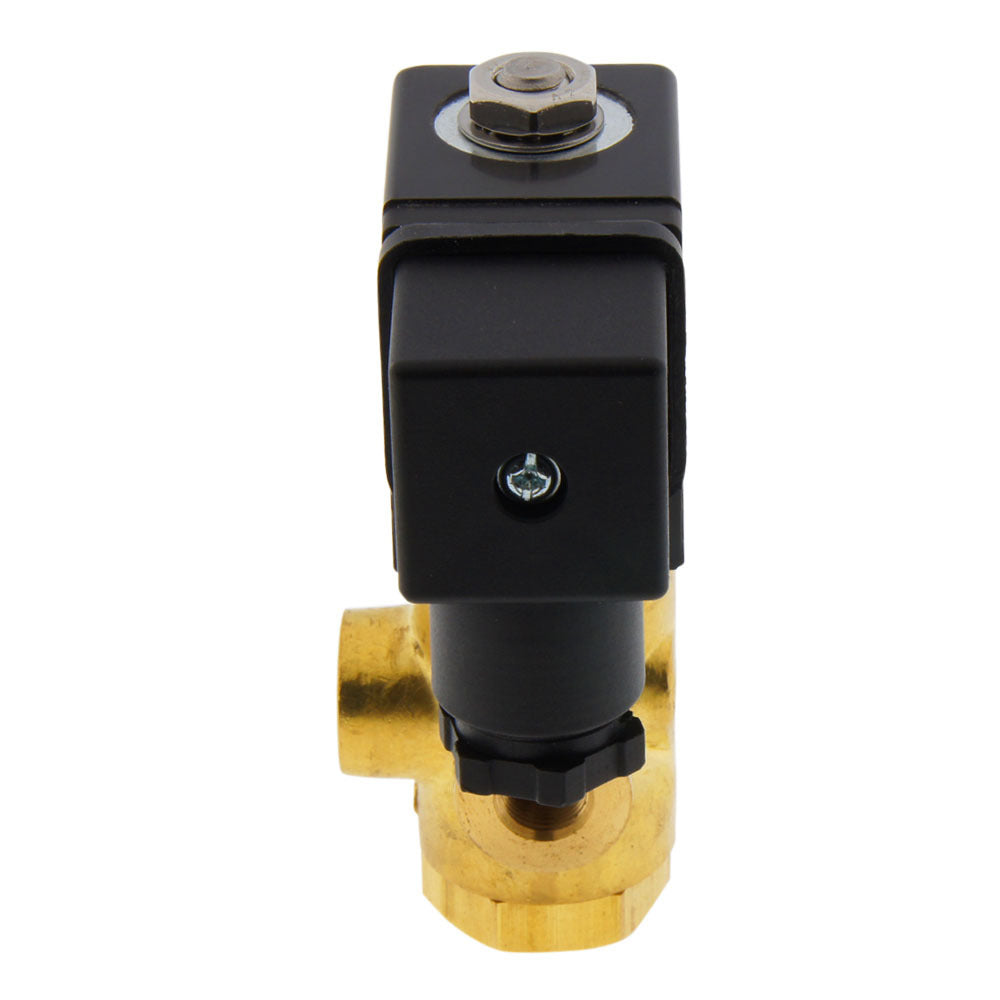

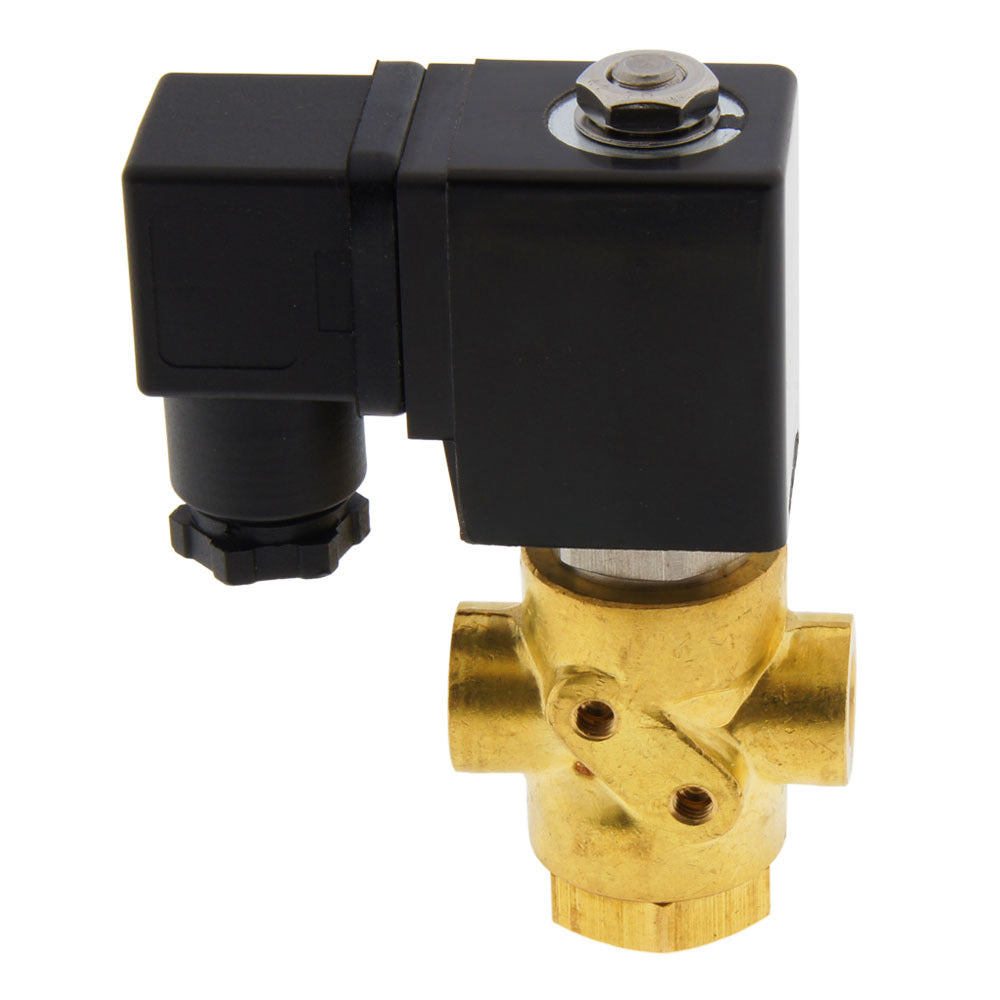

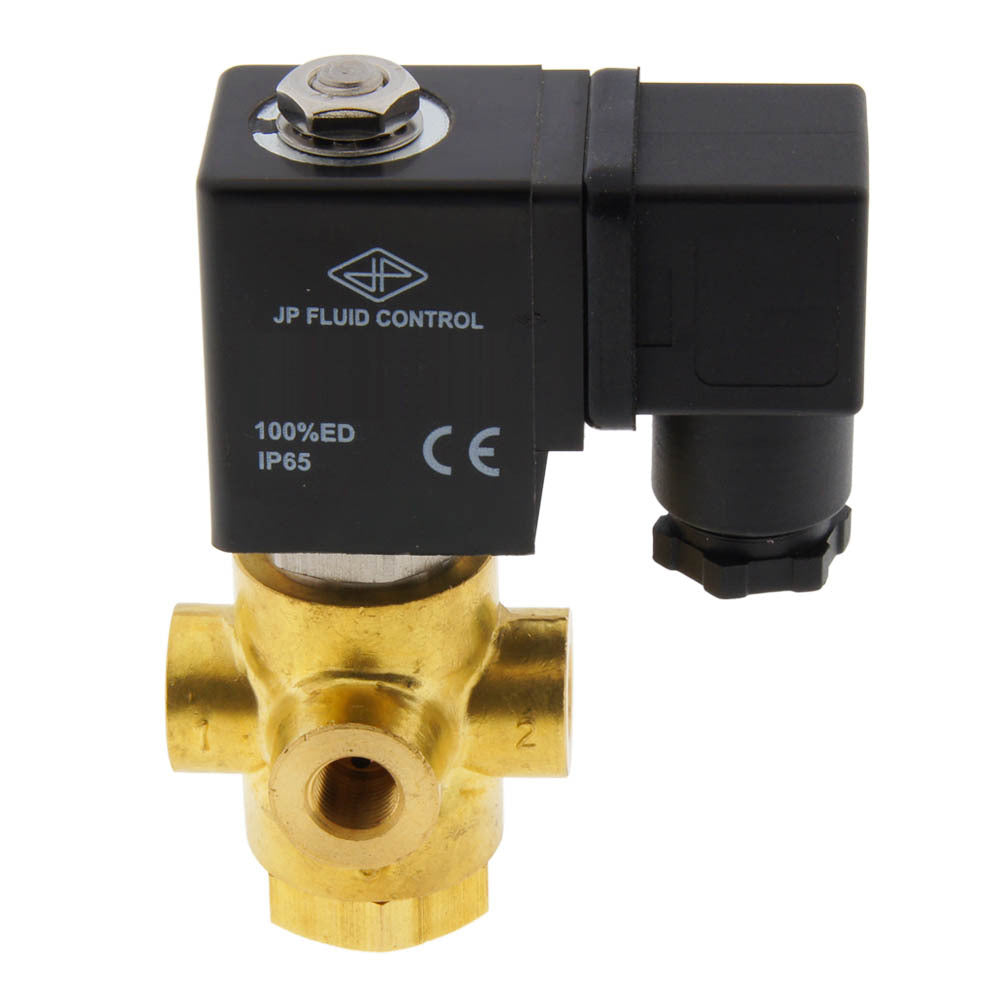

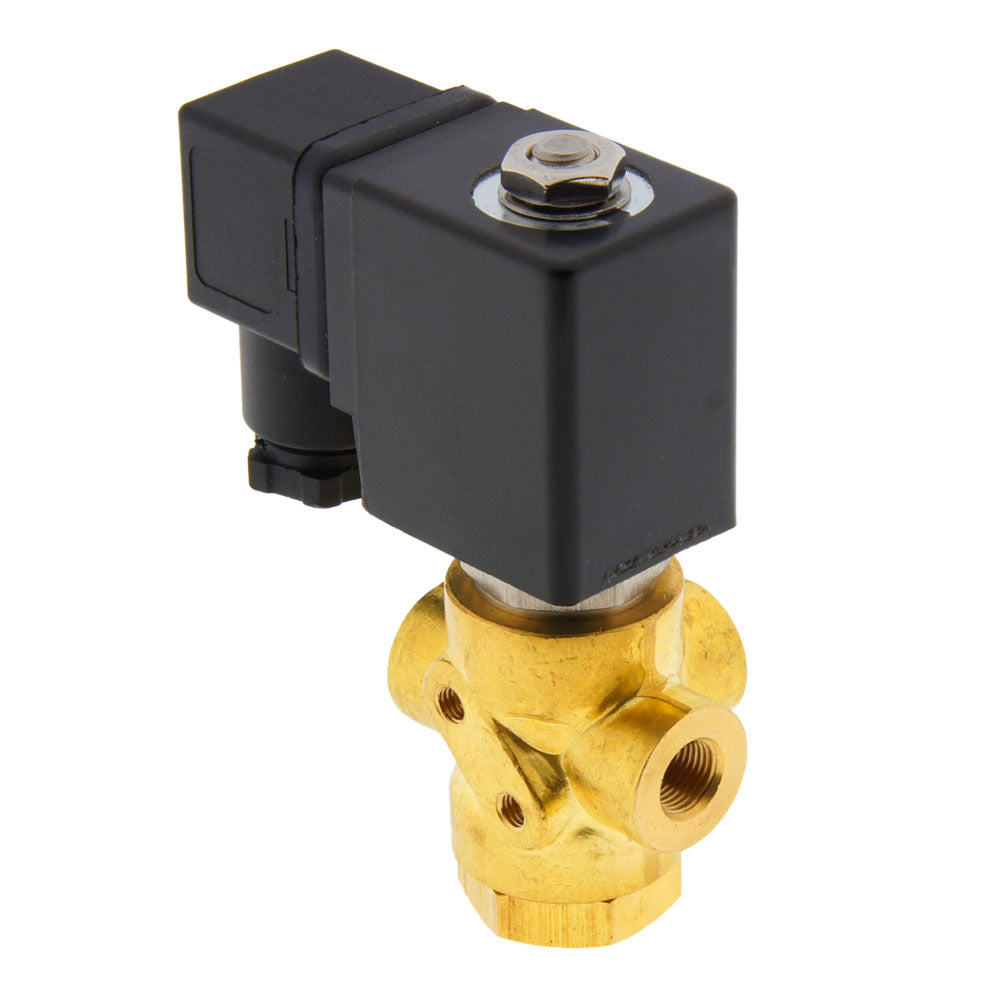

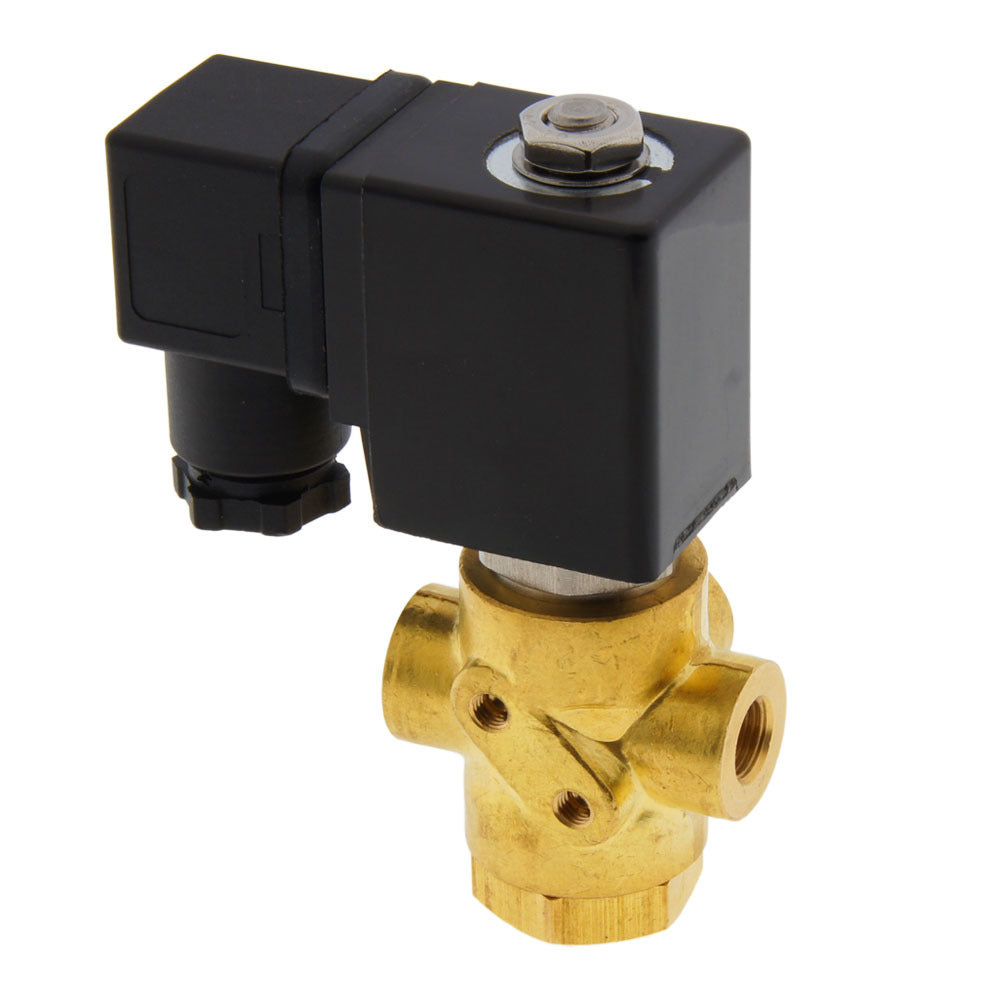

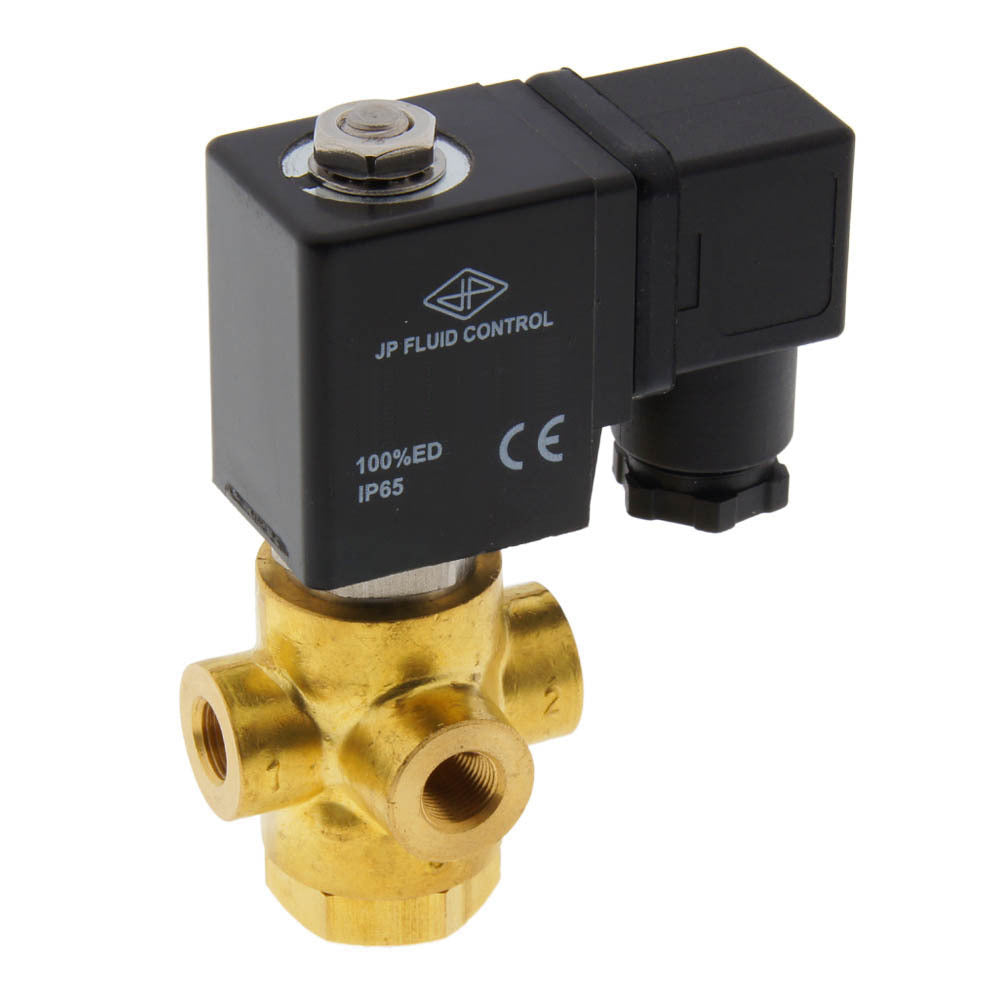

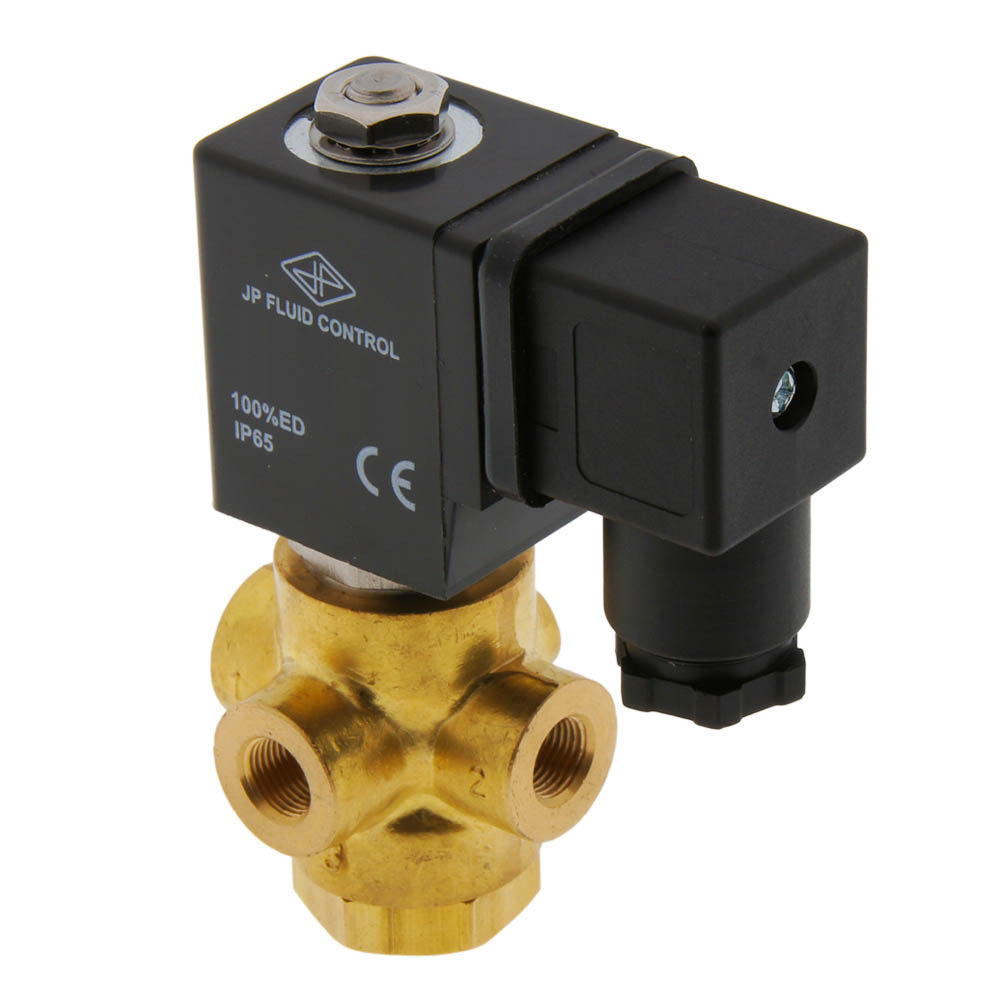

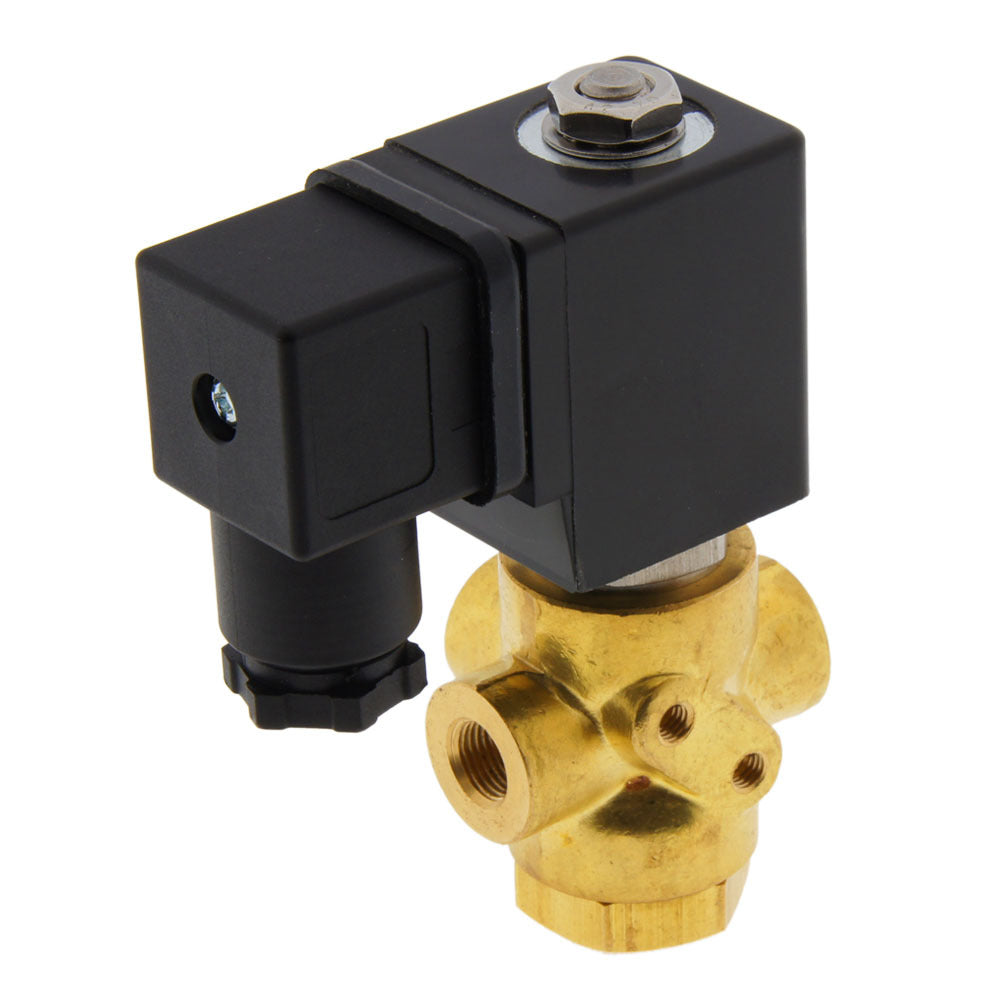

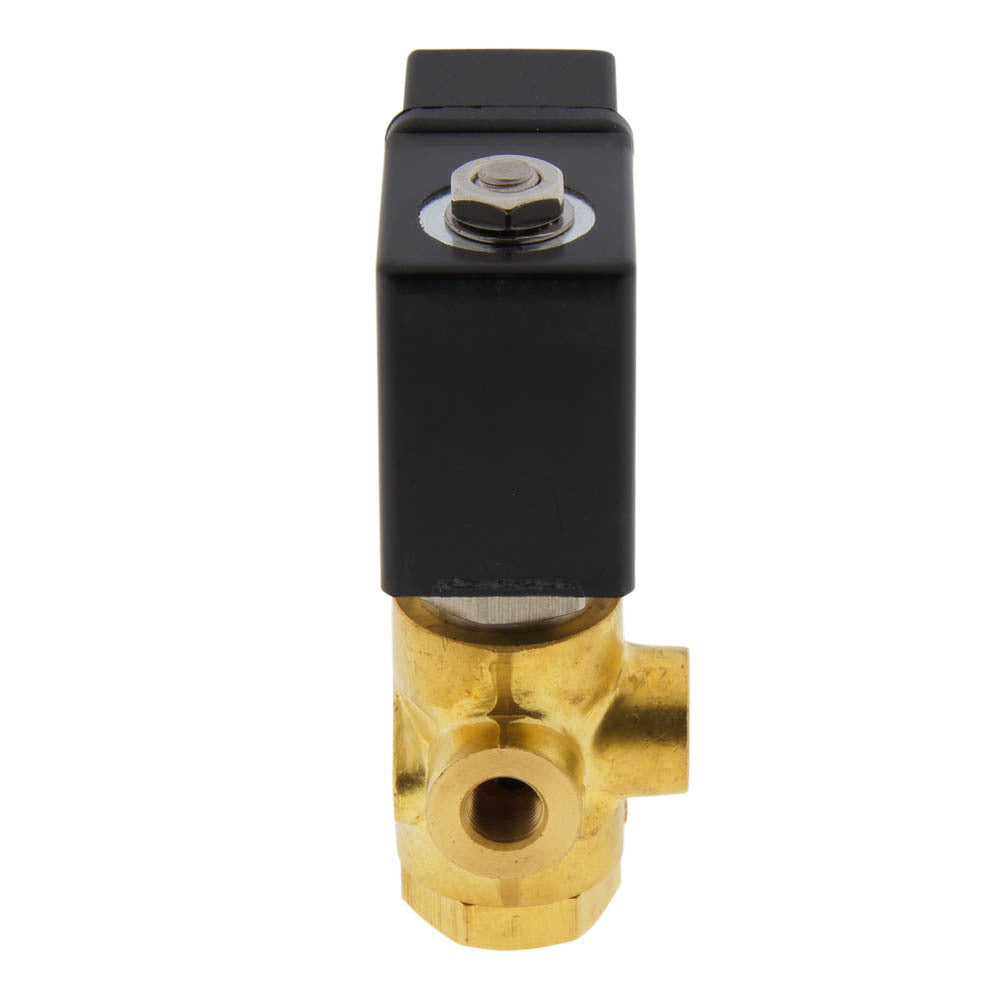

Magneetventiel TP-DB 1/8'' 3/2 weg NO messing FKM 0-9bar 24V DC
JP Fluid Control 3-weg magneetventiel (type TP) met G 1/8 inch schroefdraad en een 24 V DC spoel. De circuitfunctie van het magneetventiel is normaal open (spanning = dicht) en direct werkend, dus er is geen drukverschil nodig. Geschikt voor een maximale mediatemperatuur van 120°C (248°F) en een drukbereik van 0 - 9 bar (0 - 131 psi). Behuizing van messing met FKM (FPM) afdichting en een opening van 2 mm. De Kv-waarde is 0,12 m3/h (2 l/min bij dp=1 bar water).
- Normale prijs
- €58,47
- Normale prijs
- €48,32
Beschrijving

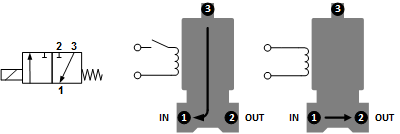

Dit is een JP Fluid Control direct werkende 3 weg magneetventiel met G 1/8 inch schroefdraad en een 24 V DC spoel. De klep heeft een messing behuizing met FKM (FPM) afdichting en een doorlaatopening van 2 mm (ongeveer 5/64 inch). De circuitfunctie van het magneetventiel is normaal open, wat betekent dat het ventiel sluit wanneer er spanning op staat.
De klep is geschikt voor drukken van 0 - 9 bar (0 - 131 psi) en een maximumtemperatuur van 120° C (248° F). De klep heeft een Kv-waarde van 0,12 m3/u, wat neerkomt op een debiet van 2 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0,14, wat 0,14 GPM @ 1 psi drukdaling betekent. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicalien. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
TP serie
De TP serie bestaat uit verschillende types 3/2-weg magneetventielen, geschikt voor diverse toepassingen zoals het aansturen van pneumatische apparatuur, aftappen, verdelen of mengen van vloeistoffen en gassen.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
