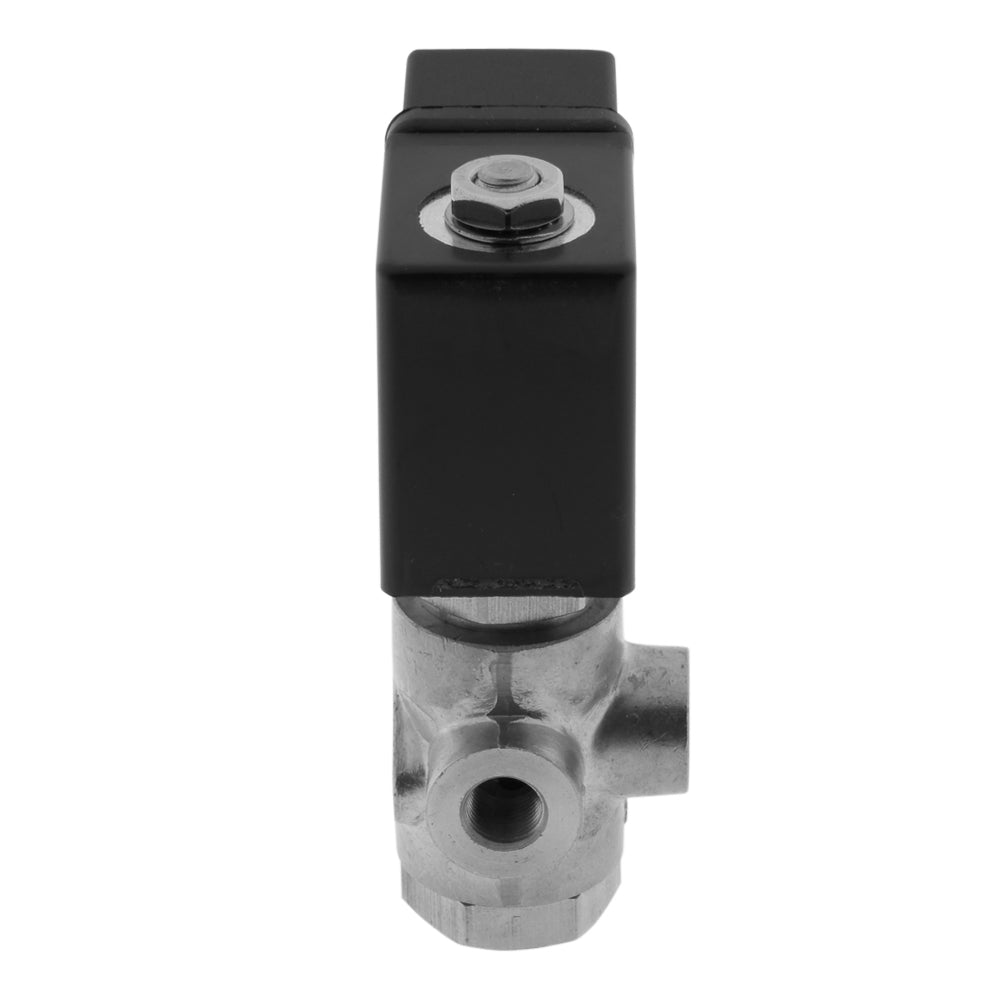

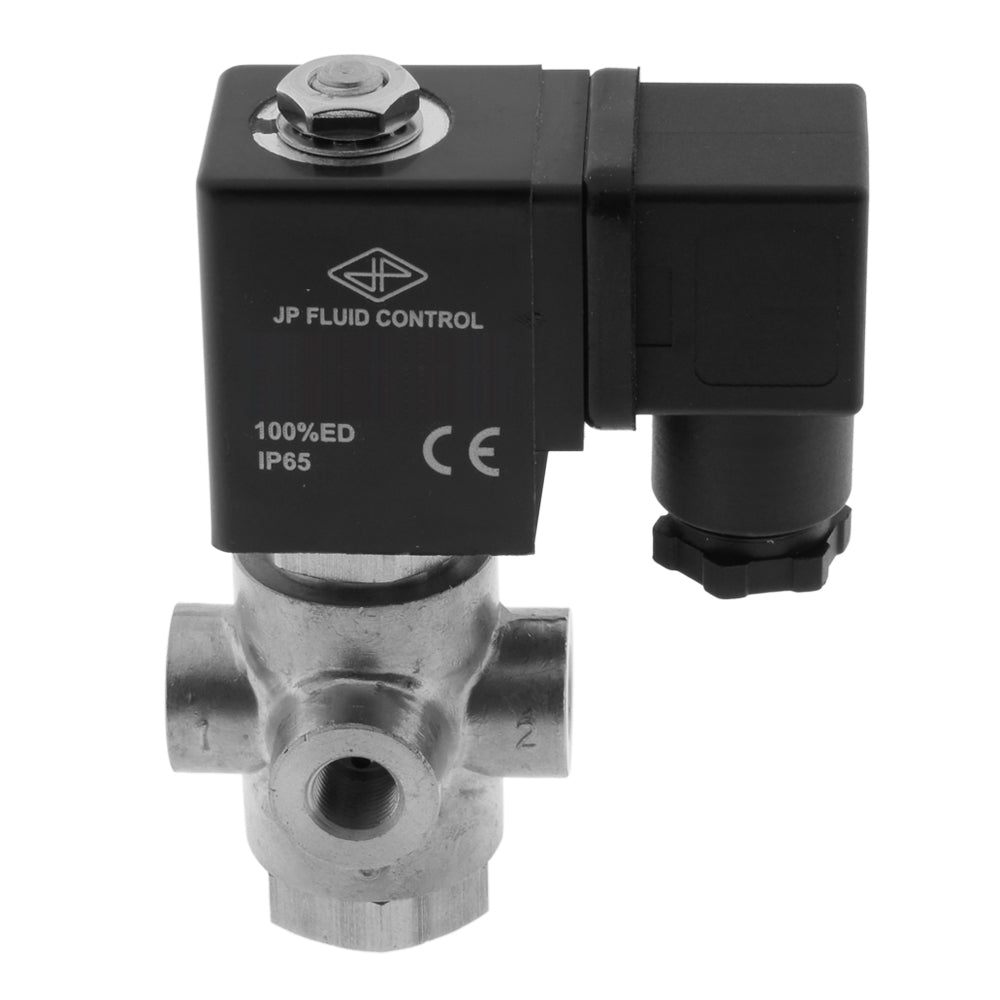

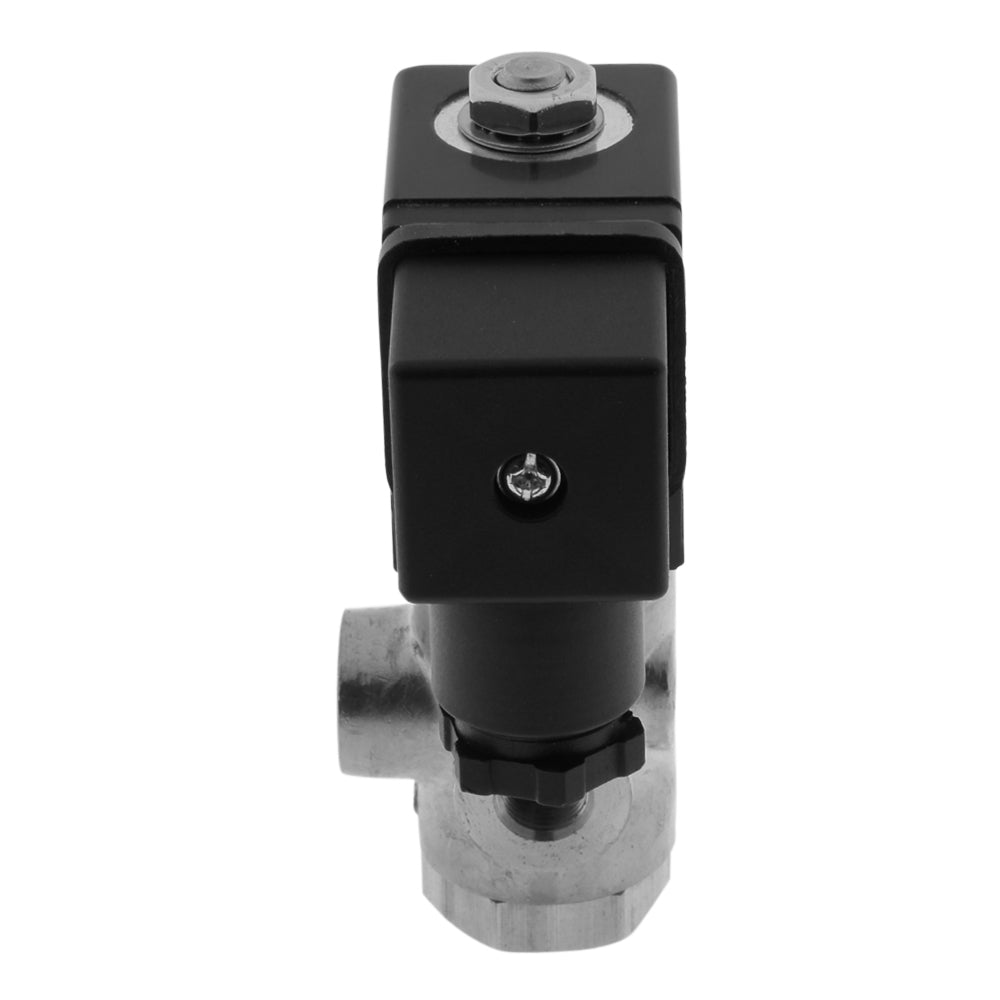

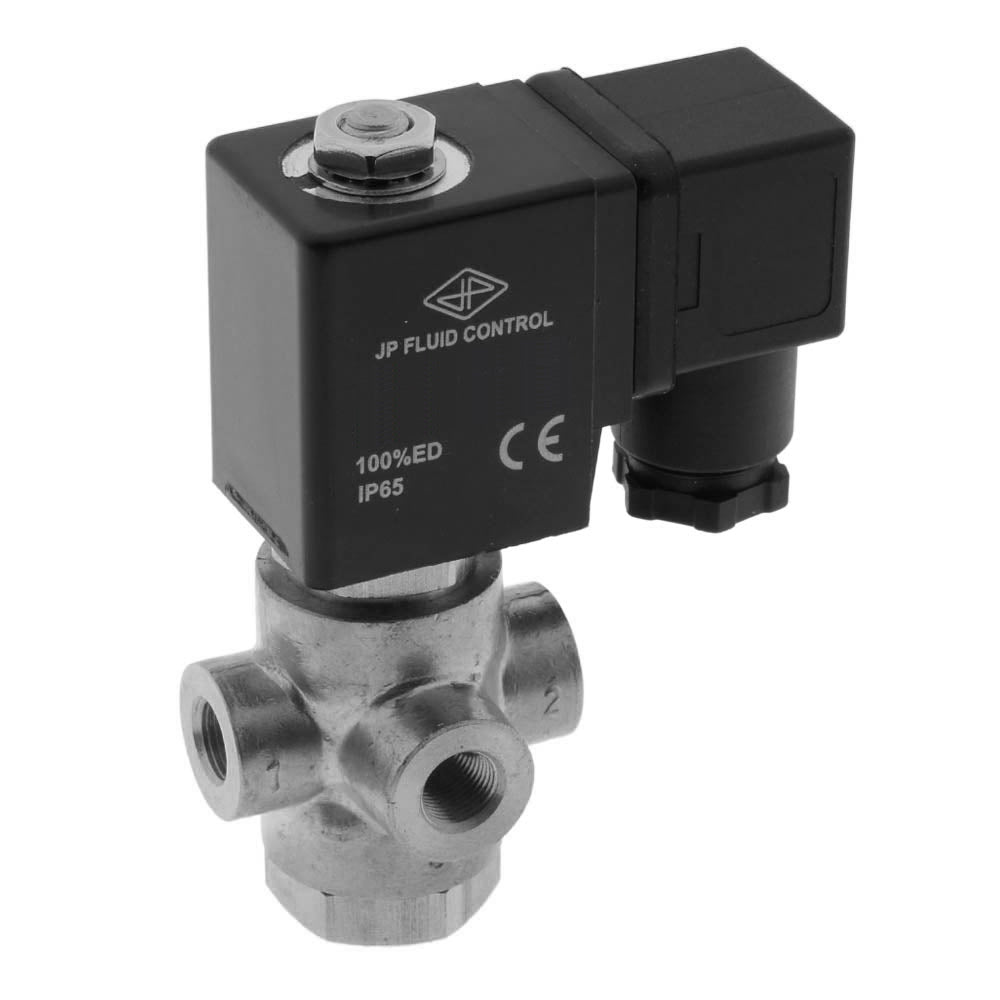

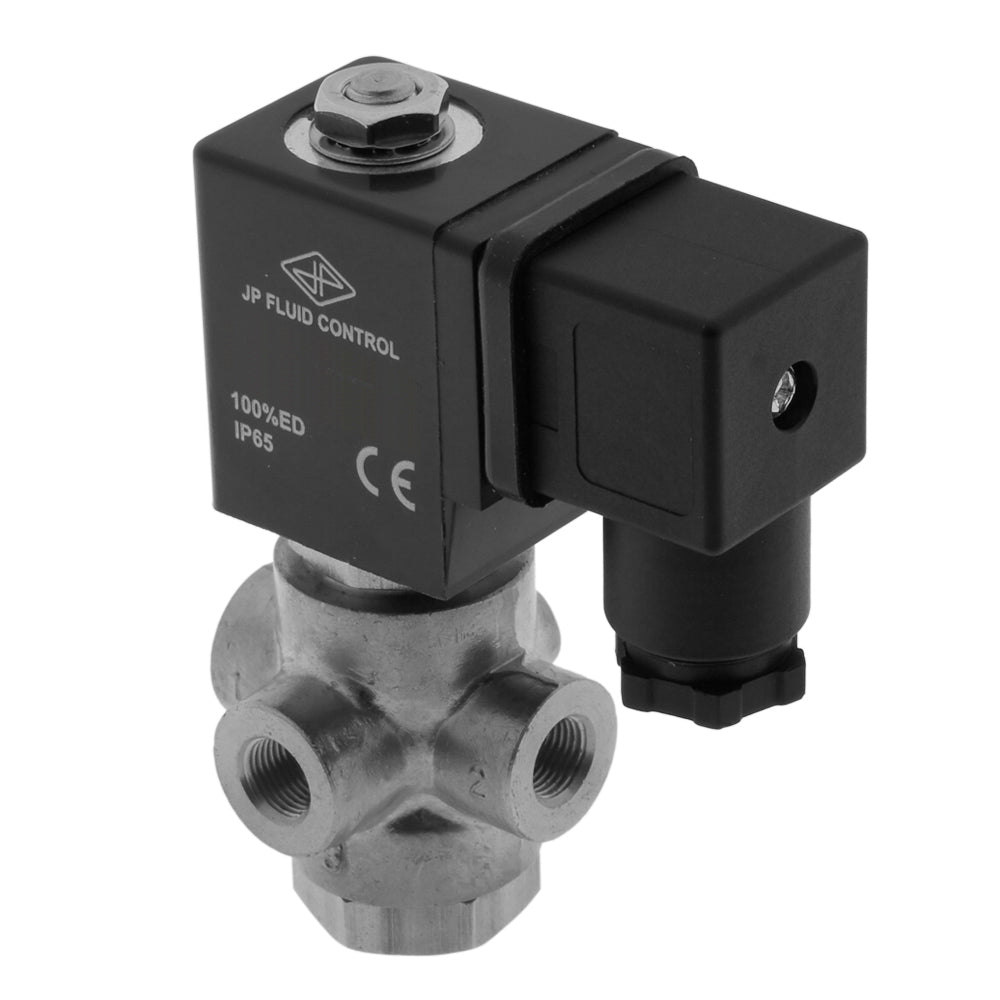

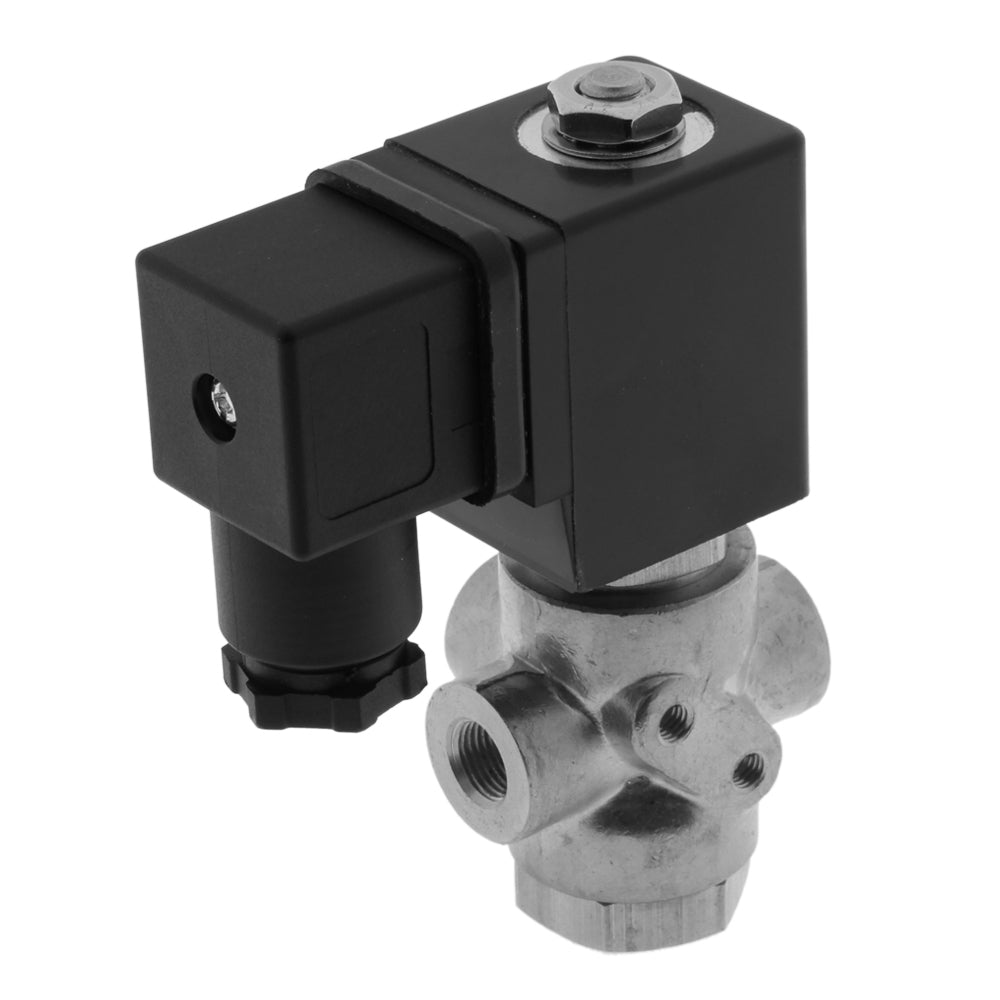

Magneetventiel TP-DA 1/8'' 3/2 weg NC roestvrij staal FKM 0-11bar 230V AC
JP Fluid Control 3-weg magneetventiel (type TP) met G 1/8 inch schroefdraad en een 230 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en direct werkend, zodat geen drukverschil nodig is. Geschikt voor een maximale mediatemperatuur van 120°C (248°F) en een drukbereik van 0 - 11 bar (0 - 160 psi). Behuizing van roestvrij staal met FKM (FPM) afdichting en een opening van 2 mm. De Kv-waarde is 0,12 m3/h (2 l/min bij dp=1 bar water).
- Normale prijs
- €87,04
- Normale prijs
- €71,93
Beschrijving
Dit is een JP Fluid Control direct werkende 3 weg magneetventiel met G 1/8 inch schroefdraad en een 230 V AC spoel. De klep heeft een roestvrijstalen behuizing met FKM (FPM) afdichting en een doorlaatopening van 2 mm (ongeveer 5/64 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor drukken van 0 - 11 bar (0 - 160 psi) en een maximumtemperatuur van 120° C (248° F). De klep heeft een Kv-waarde van 0,12 m3/u, wat neerkomt op een debiet van 2 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0,14, wat 0,14 GPM @ 1 psi drukdaling betekent. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicalien, met uitzondering van chlorideoplossingen. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifieren. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Geleverd inclusief spoel en connector
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
TP serie
De TP serie bestaat uit verschillende types 3/2-weg magneetventielen, geschikt voor diverse toepassingen zoals het aansturen van pneumatische apparatuur, aftappen, verdelen of mengen van vloeistoffen en gassen.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
